人教版九年级物理全一册15.4电流的测量同步练习（含答案）

人教版九年级物理全一册15.4电流的测量同步练习（含答案）
一、填空题
1.绝 　 　(填“能”或“不能”)把电流表直接接在电源两极，以防电流 　 　(填“过大”或“过小”)烧坏电流表.
2.电流表上有三个接线柱　 　 ，相对应有两个量程　 　 和　 　 ，分度值分别为　 　 和　 　 .
3.如图所示的电路中，只闭合S2时，灯泡　 　亮，当S1、S2均闭合时，电流表A1测　 　的电流，电流表A2测　 　的电流。
4.如图所示的电路，当开关 S 闭合后，电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为　 　A．
5.实验室中，　 　常用来测量物体的质量。在“探究平面镜成像的特点”实验中，平面镜应　 　纸面放置。在“探究导体中的电流与电压关系”的实验中，电流表的示数如图所示，电流为　 　安，电流表应与导体　 　（选填“串联”或“并联”）。

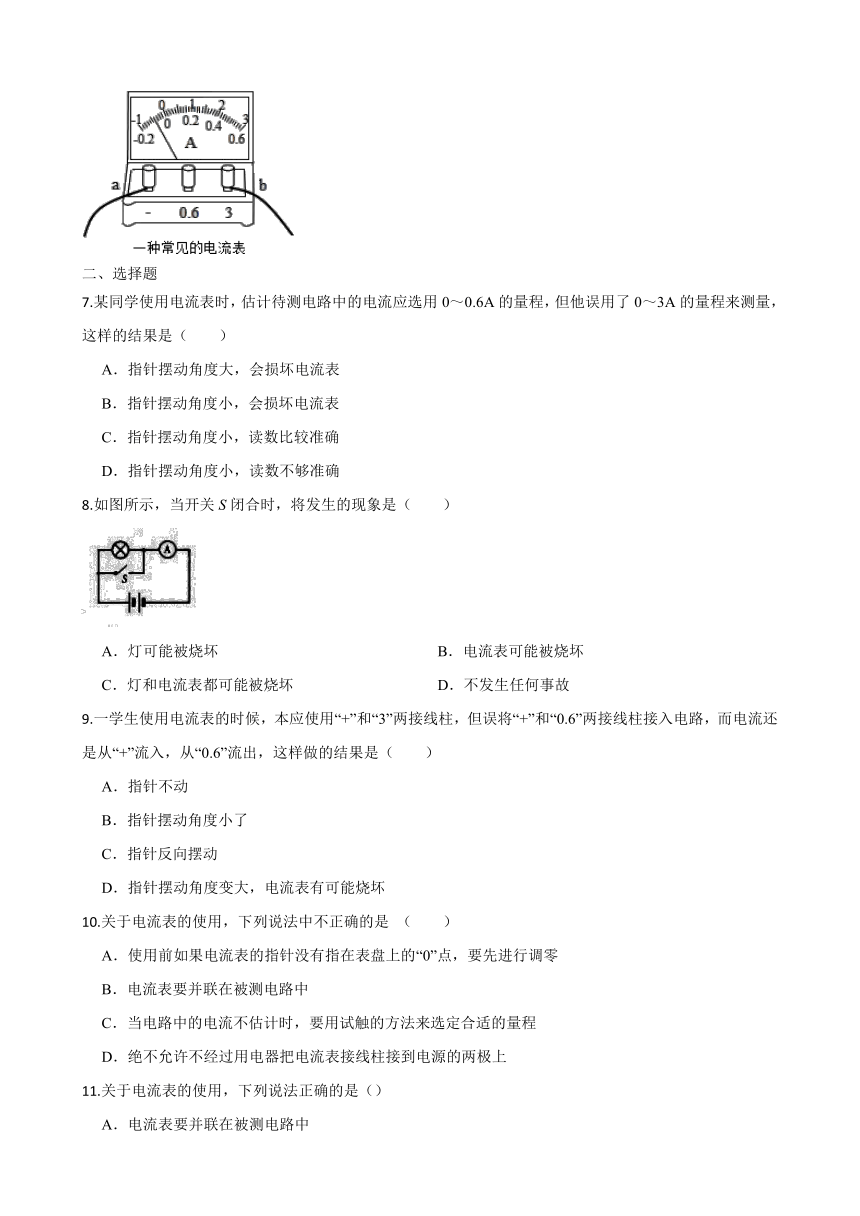

6.右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线　 　（填“a”或“b”）流入电流表，其示数是　 　A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“　 　”的接线柱相连，b与标有“　 　”的接线柱相连．
二、选择题
7.某同学使用电流表时，估计待测电路中的电流应选用0～0.6A的量程，但他误用了0～3A的量程来测量，这样的结果是（　　）
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确
8.如图所示，当开关S闭合时，将发生的现象是（　　）
A．灯可能被烧坏 B．电流表可能被烧坏
C．灯和电流表都可能被烧坏 D．不发生任何事故
9.一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（　　）
A．指针不动
B．指针摆动角度小了
C．指针反向摆动
D．指针摆动角度变大，电流表有可能烧坏
10.关于电流表的使用，下列说法中不正确的是 （　　）
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不估计时，要用试触的方法来选定合适的量程
D．绝不允许不经过用电器把电流表接线柱接到电源的两极上
11.关于电流表的使用，下列说法正确的是（）
A．电流表要并联在被测电路中
B．使用时要使被测电流超过电流表的量程
C．不允许不经过用电器把电流表接在电源的两端
D．要测出L1的电流，把电流表和L1并联起来
12.学生实验用的电流表，当使用“﹣”和“0.6”两个接线柱时，电流表的量程和分度值分别是（）
A．3A，0.1A B．0.6A，0.1A C．3A，0.02A D．0.6A，0.02A
13.如图的电路中，电流表测量的是(　　)
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流
三、画图题
14.请在图中标出电流方向，将电池、电流表两个元件符号分别填入电路的空缺处。填入后要求：闭合开关，小灯泡L1和L2都能发光。
15.用笔画线代替导线把电路补充完整。要求：A1测 L1的电流，A2测 L2的电流，开关控制 L1和L2（干路电流约为0.5A）
四、实验探究题
16.小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验。
（1）要测量小灯泡的电流，必须将电流表与小灯泡　 　联。
（2）小明在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路过程中，他忘了要　 　。
（3）改进后闭合开关，又发现电流表指针向左偏转，如上图所示，造成这种现象的原因是　 　(选填数字序号)。
①电流表量程选择过小 ②电流表量程选择偏大 ③电流表正负接线柱接反
（4）小明使用电流表0~3A的量程，测量时指针向刻度方向偏转了3格，为了减少误差，则此时电流表的量程应选择为　 　(选填“0~0.6A”或“0~3A”)。
答案
1.不能；过大
2.0.6，3；0-0.6A；0-3A；0.02A|；0.1A
3.L1；L2和L3；L1和L2
4.0.28；L2
5天平；垂直；1.5；串联
6.a；0.4；0.6；﹣
7-13 DBDBCDB
14.解：如图所示：
15.解：如图所示：
16.（1）串
（2）断开开关
（3）③
（4）0~0.6A
