第 3 节 凸透镜成像的规律
八年级物理上（RJ）
教学课件
第五章 透镜及其应用

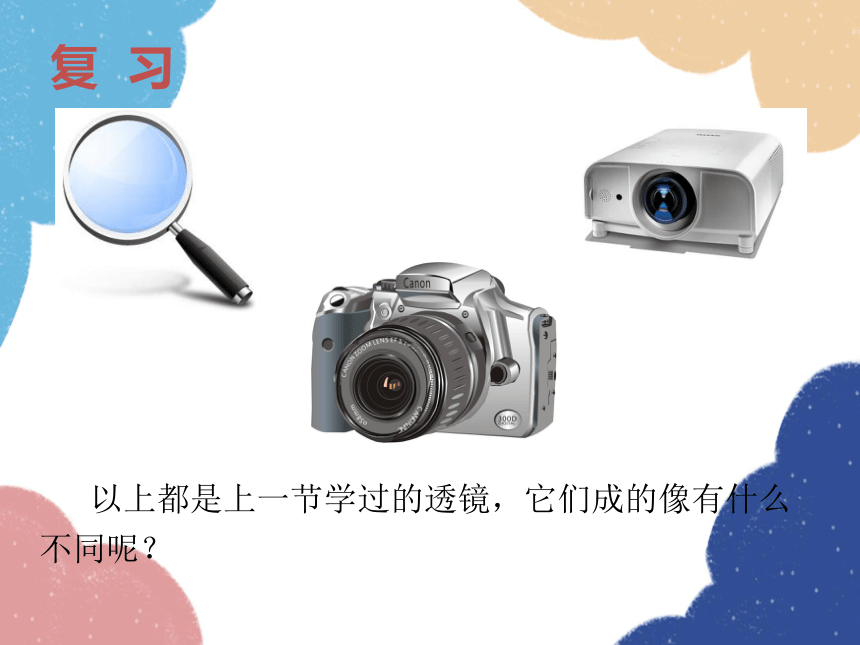

以上都是上一节学过的透镜，它们成的像有什么不同呢？
复 习

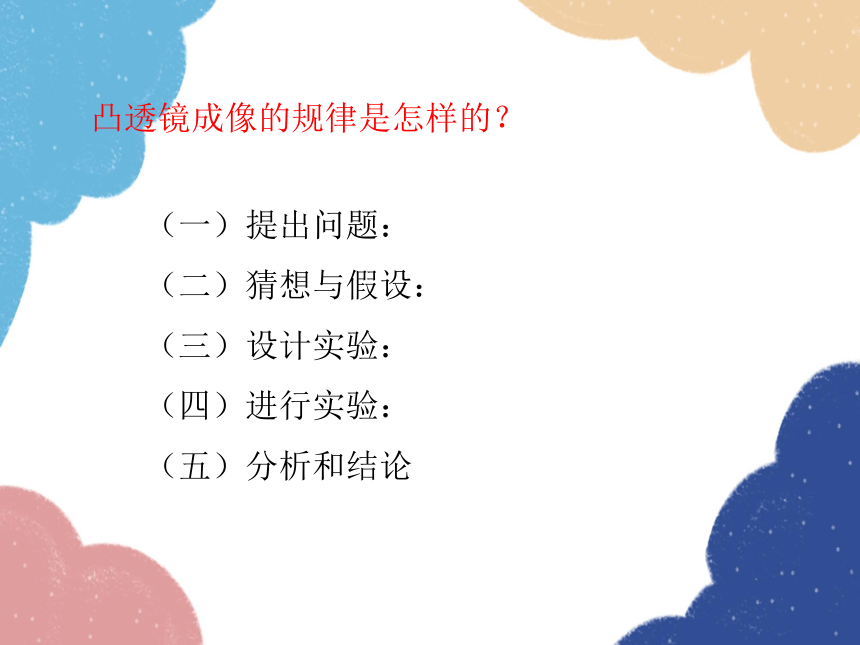

（一）提出问题：
（二）猜想与假设：
（三）设计实验：
（四）进行实验：
（五）分析和结论
凸透镜成像的规律是怎样的？
凸透镜成像可能与 __________________ 有关
物距（物体到透镜的距离）

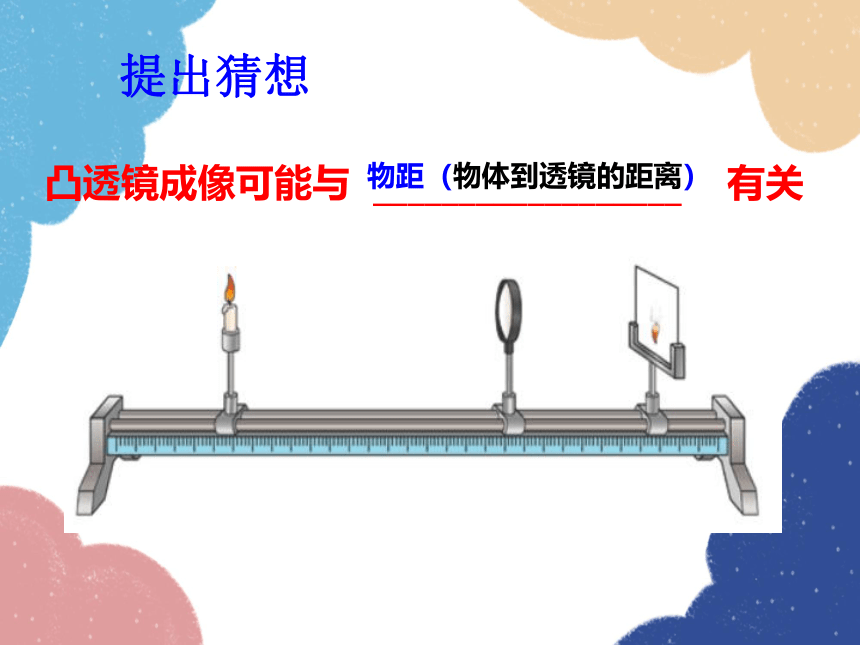

提出猜想
设计实验

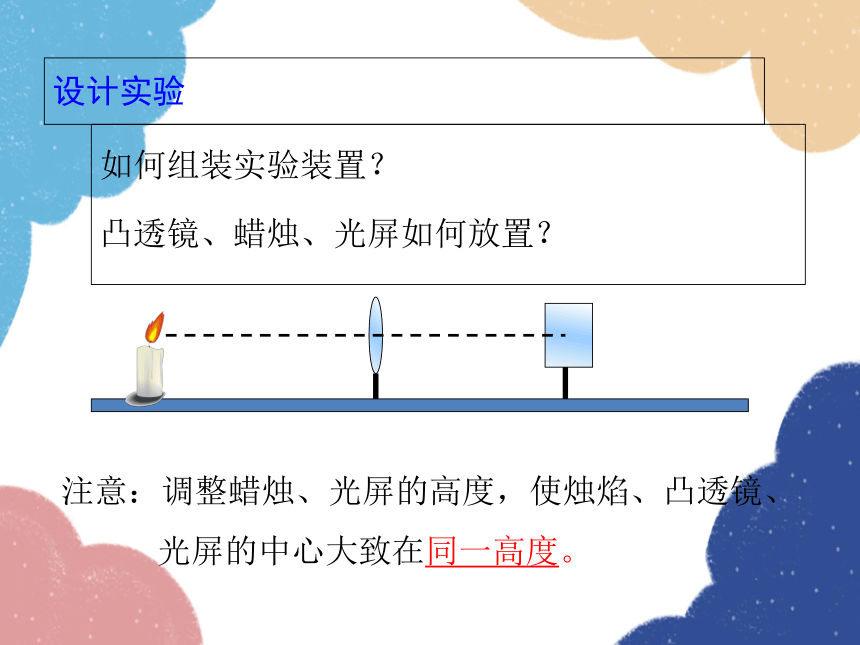

如何组装实验装置？
凸透镜、蜡烛、光屏如何放置？
注意：调整蜡烛、光屏的高度，使烛焰、凸透镜、 光屏的中心大致在同一高度。

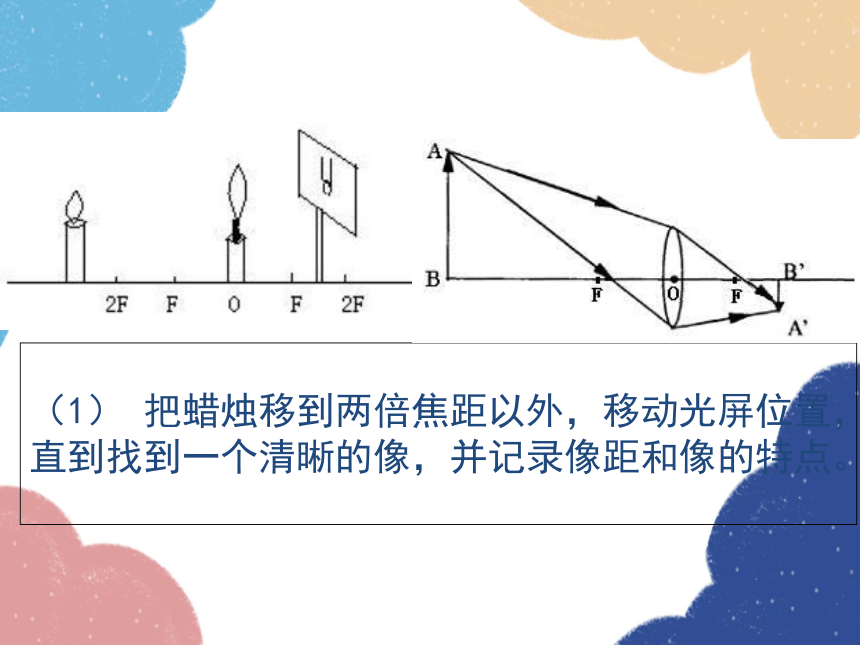

（1） 把蜡烛移到两倍焦距以外，移动光屏位置，直到找到一个清晰的像，并记录像距和像的特点。

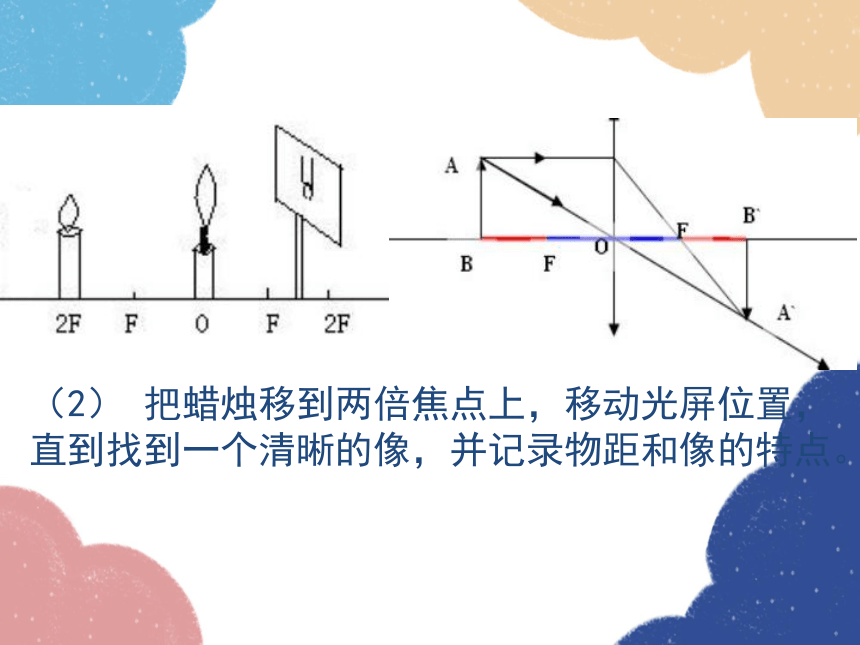

（2） 把蜡烛移到两倍焦点上，移动光屏位置，直到找到一个清晰的像，并记录物距和像的特点。

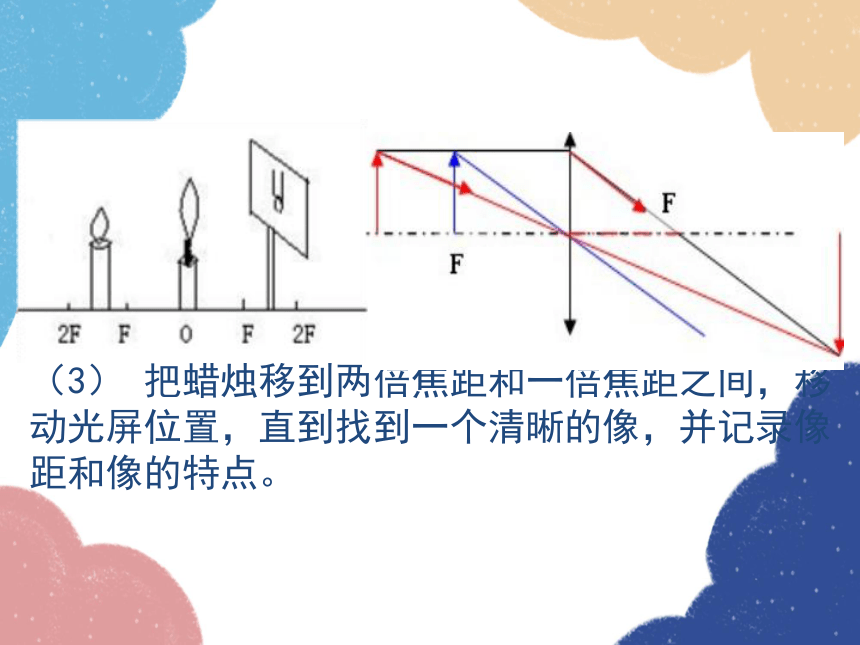

（3） 把蜡烛移到两倍焦距和一倍焦距之间，移动光屏位置，直到找到一个清晰的像，并记录像距和像的特点。

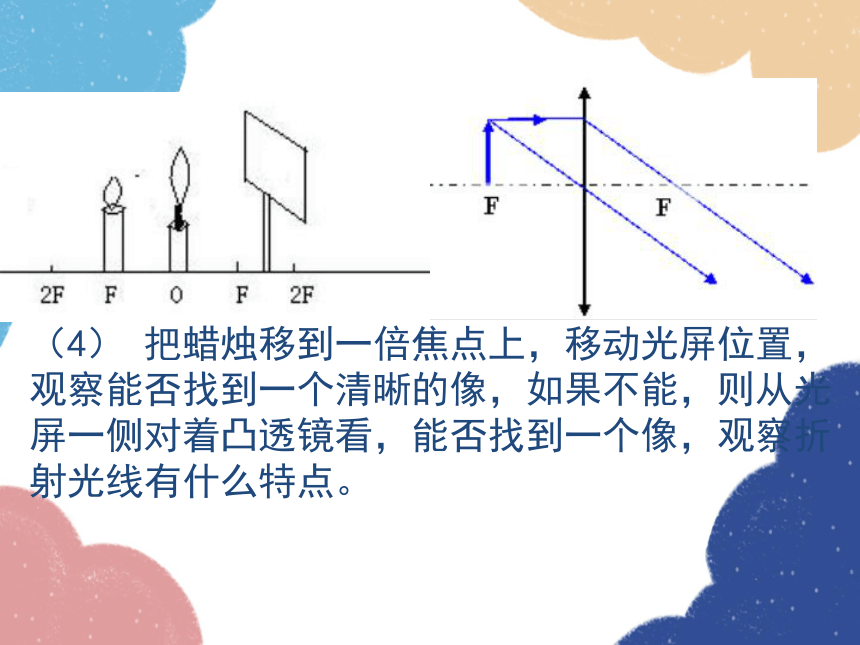

（4） 把蜡烛移到一倍焦点上，移动光屏位置，观察能否找到一个清晰的像，如果不能，则从光屏一侧对着凸透镜看，能否找到一个像，观察折射光线有什么特点。
（5） 把蜡烛移到一倍焦距以内，移动光屏位置，试试能否找到一个清晰的像，如果不能，则从光屏一侧对着凸透镜看，能否找到一个像，并记录像距和像的特点。
物体到凸透镜的距离 像的情况 应用
u>2f
u=2f
fu倒 立
缩 小
实 像
倒 立
等 大
实 像
正 立
放 大
虚 像
照相机
幻灯机、投影仪
放大镜
凸透镜成像基本规律
倒 立
放 大
实 像
1.在实验中，你能发现实像和虚像的分界点在什么位置吗？
2.在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
分析与结论
焦点是实像和虚像的分界点
二倍焦距是缩小像和放大像的分界点
一倍焦距分虚实；二倍焦距分大小。
实像总是异侧倒；物近像远像变大。
虚像总是同侧正；物近像近像变小。
像的大小像距定；像儿跟着物体跑。
规律
1.一倍焦距分虚实
2.二倍焦距分大小
3.凸透镜所成的实像都是倒立的，虚像都是正立的。
想一想
如何测定凸透镜焦距
　　根据凸透镜特性，让平行光（如太阳光）沿主轴方向入射到凸透镜上，在另一侧与透镜平行放置一光屏，调节光屏位置使光屏上的光斑最小且最明亮，此时透镜与光屏的间距为凸透镜焦距。这是一种简便的粗测凸透镜焦距的方法。
测定凸透镜的焦距
测得凸透镜的焦距f= cm
10
移动透镜，直到屏上出现最小、清晰的烛焰的像。此时焦距近似等于像距(透镜到光屏的距离)
测定凸透镜的焦距
测得凸透镜的焦距f= cm
10
透镜位置不变，分别向两侧同时移动蜡烛与光屏，直到屏上出现等大、清晰的烛焰的像。此时物距=像距=2*焦距(二倍焦距成等大实像)
交流合作
实验思考
当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
1.将物体放在凸透镜前16厘米处，在光屏上得到倒立缩小的像，则凸透镜的焦距可能是（ ）
Ａ、10cm Ｂ、7cm
Ｃ、8cm Ｄ、16cm
B
2.在探究凸透镜成像实验中，当物距为20厘米时，得到一个倒立缩小的实像，此时像距为13厘米，则凸透镜的焦距是（ ）
A、f >20cm B、13cm< f <20cm
C、10cm< f <13cm D、6.5cm< f <10cm
D
3.把物体放在凸透镜前10cm时，可以在凸透镜另一侧的光屏上得到放大的像。据此可以推断这个凸透镜的焦距范围为多少？
解：因为是光屏上的像,故像是实像，又是放
大的，所以必须满足：2f > u > f, 即：
2f >10(cm)>f
由于2f >10(cm) 得： f >5(cm)，
综合10(cm)>f 得：10cm >f >5cm
