广东省汕头市龙湖实验中学2022-2023学年九年级上学期第一次阶段检测物理试题（WORD解析版）

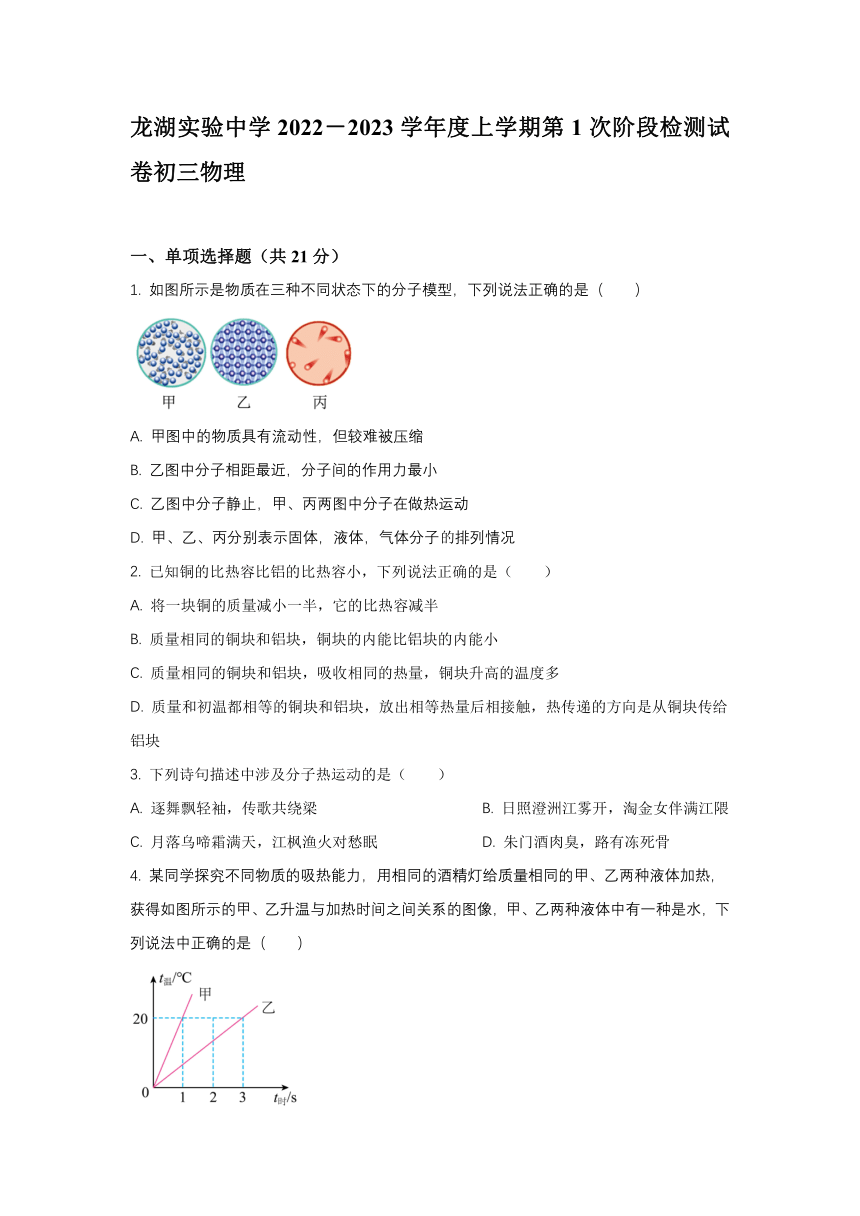

龙湖实验中学2022－2023学年度上学期第1次阶段检测试卷初三物理
一、单项选择题（共21分）
1. 如图所示是物质在三种不同状态下的分子模型，下列说法正确的是（　　）
A. 甲图中的物质具有流动性，但较难被压缩
B. 乙图中分子相距最近，分子间的作用力最小
C. 乙图中分子静止，甲、丙两图中分子在做热运动
D. 甲、乙、丙分别表示固体，液体，气体分子排列情况
2. 已知铜的比热容比铝的比热容小，下列说法正确的是（　　）
A. 将一块铜的质量减小一半，它的比热容减半
B. 质量相同的铜块和铝块，铜块的内能比铝块的内能小
C. 质量相同的铜块和铝块，吸收相同的热量，铜块升高的温度多
D. 质量和初温都相等的铜块和铝块，放出相等热量后相接触，热传递的方向是从铜块传给铝块
3. 下列诗句描述中涉及分子热运动的是（　　）
A. 逐舞飘轻袖，传歌共绕梁 B. 日照澄洲江雾开，淘金女伴满江隈
C. 月落乌啼霜满天，江枫渔火对愁眠 D. 朱门酒肉臭，路有冻死骨
4. 某同学探究不同物质的吸热能力，用相同的酒精灯给质量相同的甲、乙两种液体加热，获得如图所示的甲、乙升温与加热时间之间关系的图像，甲、乙两种液体中有一种是水，下列说法中正确的是（　　）

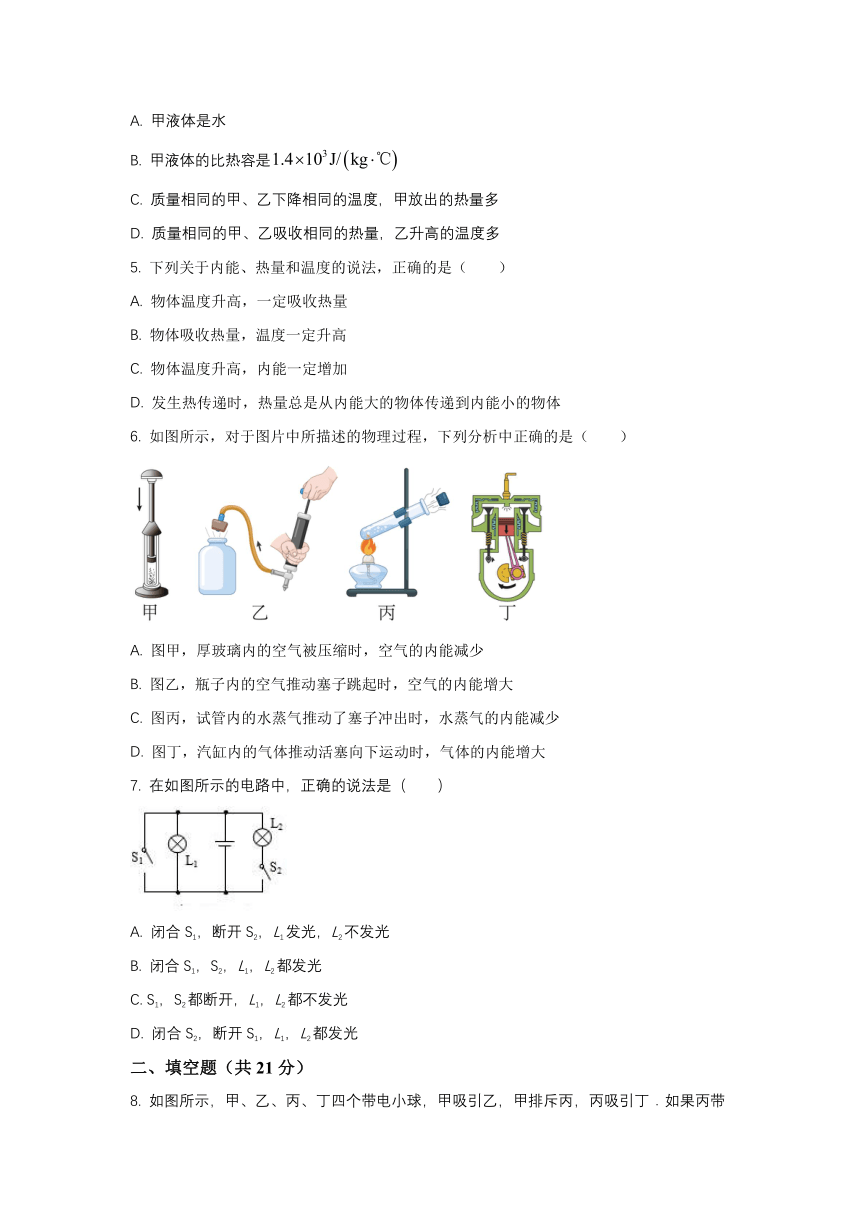

A. 甲液体是水
B. 甲液体的比热容是
C. 质量相同的甲、乙下降相同的温度，甲放出的热量多
D. 质量相同的甲、乙吸收相同的热量，乙升高的温度多
5. 下列关于内能、热量和温度的说法，正确的是（　　）
A. 物体温度升高，一定吸收热量
B. 物体吸收热量，温度一定升高
C. 物体温度升高，内能一定增加
D. 发生热传递时，热量总是从内能大的物体传递到内能小的物体
6. 如图所示，对于图片中所描述的物理过程，下列分析中正确的是（　　）
A. 图甲，厚玻璃内的空气被压缩时，空气的内能减少
B. 图乙，瓶子内的空气推动塞子跳起时，空气的内能增大
C. 图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D. 图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大
7. 在如图所示的电路中，正确的说法是（　　）
A. 闭合S1，断开S2，L1发光，L2不发光
B. 闭合S1，S2，L1，L2都发光
C. S1，S2都断开，L1，L2都不发光
D. 闭合S2，断开S1，L1，L2都发光
二、填空题（共21分）

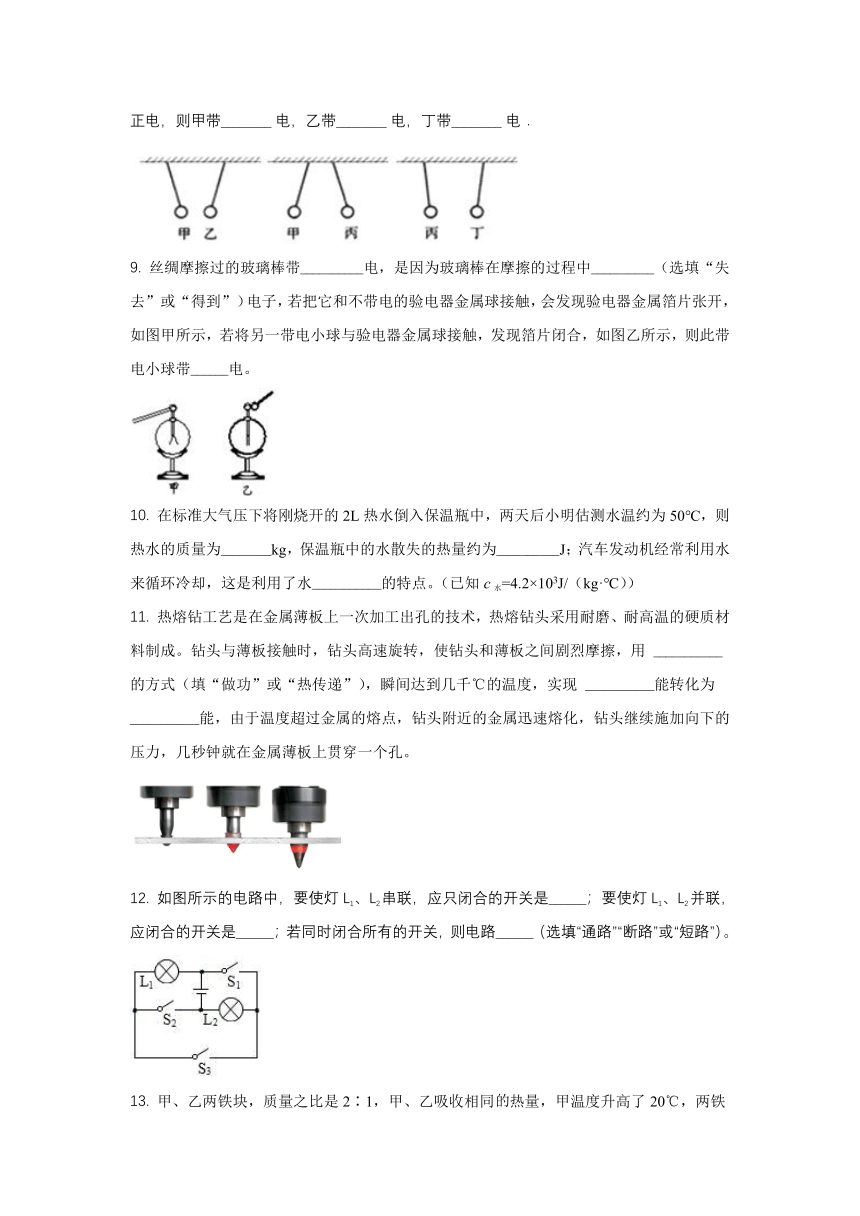

8. 如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁．如果丙带正电，则甲带________ 电，乙带________ 电，丁带________ 电．

9. 丝绸摩擦过的玻璃棒带__________电，是因为玻璃棒在摩擦的过程中__________（选填“失去”或“得到”）电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，若将另一带电小球与验电器金属球接触，发现箔片闭合，如图乙所示，则此带电小球带______电。
10. 在标准大气压下将刚烧开的2L热水倒入保温瓶中，两天后小明估测水温约为50℃，则热水的质量为________kg，保温瓶中的水散失的热量约为__________J；汽车发动机经常利用水来循环冷却，这是利用了水___________的特点。（已知c水=4.2×103J/（kg·℃））
11. 热熔钻工艺是在金属薄板上一次加工出孔的技术，热熔钻头采用耐磨、耐高温的硬质材料制成。钻头与薄板接触时，钻头高速旋转，使钻头和薄板之间剧烈摩擦，用 ___________的方式（填“做功”或“热传递”），瞬间达到几千℃的温度，实现 ___________能转化为 ___________能，由于温度超过金属的熔点，钻头附近的金属迅速熔化，钻头继续施加向下的压力，几秒钟就在金属薄板上贯穿一个孔。
12. 如图所示的电路中，要使灯L1、L2串联，应只闭合的开关是______；要使灯L1、L2并联，应闭合的开关是______；若同时闭合所有的开关，则电路______（选填“通路”“断路”或“短路”）。

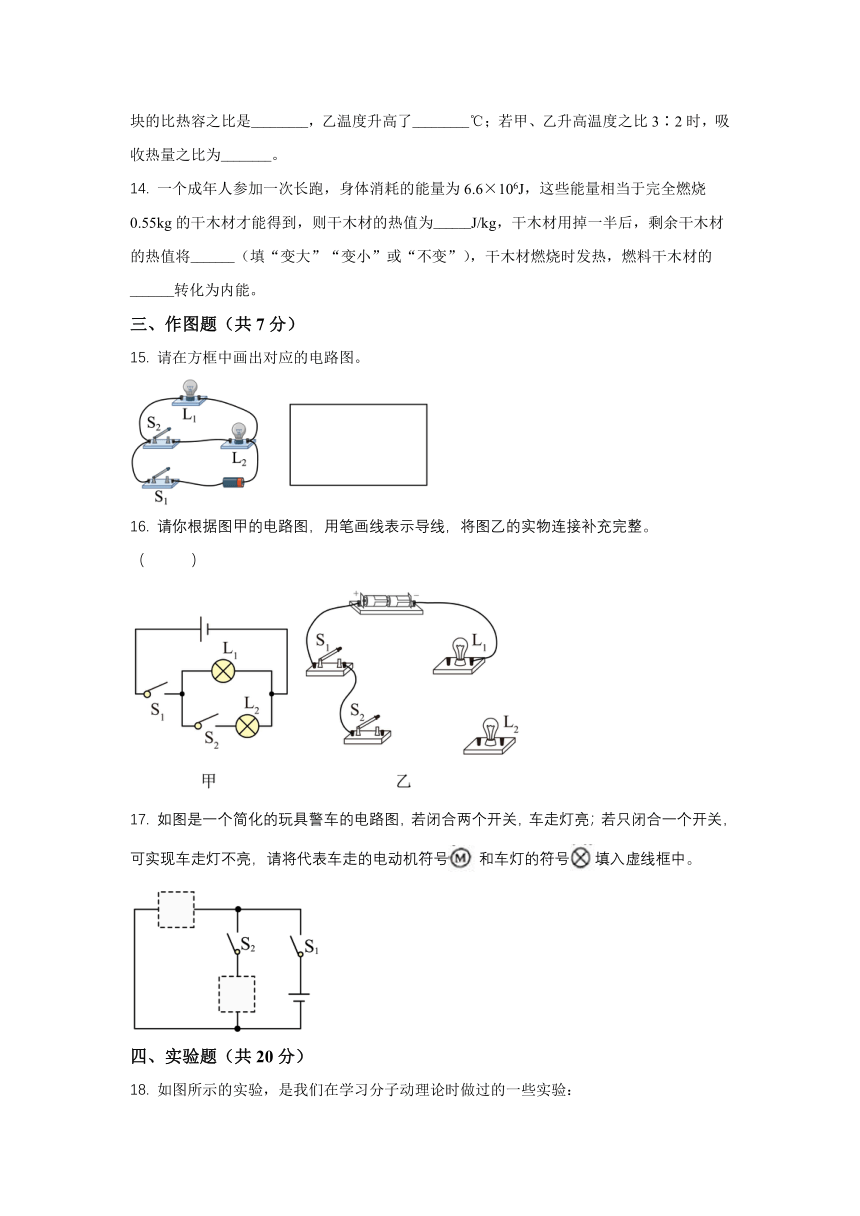

13. 甲、乙两铁块，质量之比是2∶1，甲、乙吸收相同热量，甲温度升高了20℃，两铁块的比热容之比是_________，乙温度升高了_________℃；若甲、乙升高温度之比3∶2时，吸收热量之比为________。
14. 一个成年人参加一次长跑，身体消耗的能量为6.6×106J，这些能量相当于完全燃烧0.55kg的干木材才能得到，则干木材的热值为______J/kg，干木材用掉一半后，剩余干木材的热值将_______（填“变大”“变小”或“不变”），干木材燃烧时发热，燃料干木材的_______转化为内能。
三、作图题（共7分）
15. 请在方框中画出对应的电路图。
16. 请你根据图甲的电路图，用笔画线表示导线，将图乙的实物连接补充完整。
（ ）
17. 如图是一个简化的玩具警车的电路图，若闭合两个开关，车走灯亮；若只闭合一个开关，可实现车走灯不亮，请将代表车走的电动机符号和车灯的符号填入虚线框中。
四、实验题（共20分）

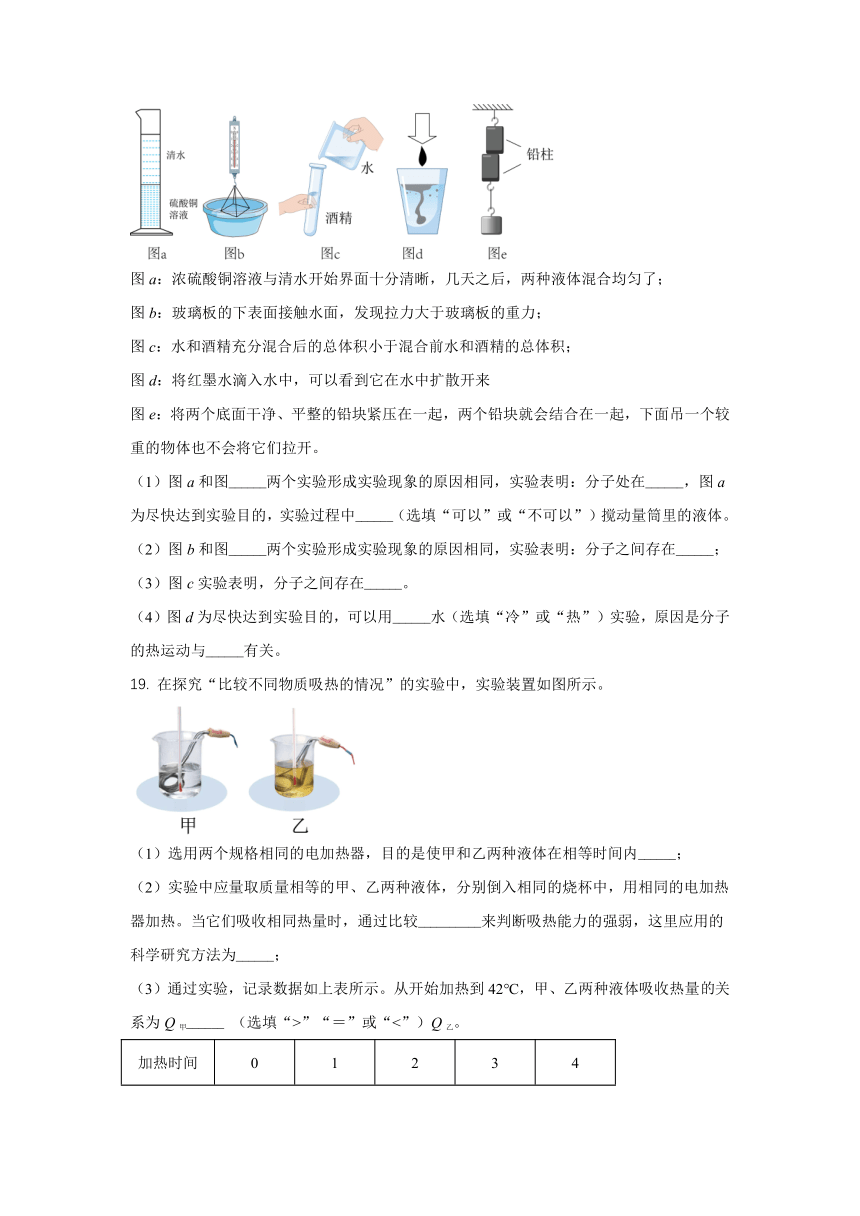

18. 如图所示的实验，是我们在学习分子动理论时做过的一些实验：
图a：浓硫酸铜溶液与清水开始界面十分清晰，几天之后，两种液体混合均匀了；
图b：玻璃板的下表面接触水面，发现拉力大于玻璃板的重力；
图c：水和酒精充分混合后的总体积小于混合前水和酒精的总体积；
图d：将红墨水滴入水中，可以看到它在水中扩散开来
图e：将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，下面吊一个较重的物体也不会将它们拉开。
（1）图a和图______两个实验形成实验现象的原因相同，实验表明：分子处在______，图a为尽快达到实验目的，实验过程中______（选填“可以”或“不可以”）搅动量筒里的液体。
（2）图b和图______两个实验形成实验现象的原因相同，实验表明：分子之间存在______；
（3）图c实验表明，分子之间存在______。
（4）图d为尽快达到实验目的，可以用______水（选填“冷”或“热”）实验，原因是分子的热运动与______有关。
19. 在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
（1）选用两个规格相同的电加热器，目的是使甲和乙两种液体在相等时间内______；
（2）实验中应量取质量相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较__________来判断吸热能力的强弱，这里应用的科学研究方法为______；
（3）通过实验，记录数据如上表所示。从开始加热到42℃，甲、乙两种液体吸收热量关系为Q甲______ （选填“>”“＝”或“<”）Q乙。
加热时间/min 0 1 2 3 4
甲的温度/℃ 30 34 38 42 46
乙的温度/℃ 10 18 26 34 42
（4）分析实验数据可知_____（选填“甲”或“乙”）物质的吸热能力强；
（5）图中能合理反映该实验结果的图像是______ （选填“A”“B”或“C”）
A. B. C.
20. 小刚和小强在组成串并联电路的实验中。
（1）在连接过程中，开关应该是______（选填“断开”或“闭合”）的；
（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将______（选填“不会发光”或“会被烧坏”），出现______（选填“断路”或“短路”）现象；
（3）小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯______（选填“串联”或“并联”）的正确电路；
（4）小强认为，在小刚连接的电路中，如果将e导线的F端移接到______端或______端，电路就能成为两灯并联的正确电路了。
五、计算题（共13分）
21. 一辆氢气动力试验汽车10min内在平直路面上匀速直线行驶了1.2×104m，消耗了0.15kg氢气，假设氢气完全燃烧，此过程中汽车受到的阻力为1.0×103N，求：（氢气的热值取1.4×108 J/kg）
（1）氢气完全燃烧产生的热量；
（2）汽车的牵引力做的功；
（3）汽车发动机的效率。（结果保留一位小数）
22. 小明家新买来一台燃气热水器，如图所示，该燃气热水器主要是利用天然气燃烧来加热水的，假设该燃气热水器10秒内能放出1L、末温为50℃的热水，水的初温为15℃，某次洗漱时小明放了10s的水，该过程消耗了0.014m3的天然气（只有有水流出时，该热水器才会工作）[q天然气=4.2×107J/m3，c水=4.2×103J/（kg ℃）]。求：
（1）10s内放出的水吸收的热量；
（2）该过程中热水器加热水的效率；（假设该过程中天然气完全燃烧）
（3）若天然气完全燃烧产生的热量全部由干木柴来提供，需要完全燃烧0.049kg干木柴，则干木柴的热值。
六、综合能力题（共18分）
23. 老师用如图（a）所示实验装置，加热试管使水沸腾，发现试管上方小风车开始不停地转动。由此引出以下问题，请利用所学的知识回答。
（1）图（a）实验中能量转化方式与图（b）中汽油机的哪个冲程相同？______（选填序号）。
（2）图（b）中四个冲程的工作顺序是____________，其中不需要靠飞轮的惯性来完成的冲程有：______。（均选填序号）
（3）图（c）是柴油机的能流图，带“？”的是________带走的能量，这台柴油机的效率η＝________。
（4）若某单缸四冲程汽油机的功率为36kW，做功冲程每次对外做800J，则在1s内该汽油机能完成______个做功冲程，此汽油机飞轮的转速为__________r/min。
24. 比较酒精和煤油这两种材料的热值，小明用图甲所示的装置进行实验，图中燃烧皿、烧杯a、b、温度计均完全相同，烧杯中盛有相同质量的水，实验时，分别点燃放在两个燃烧皿中的酒精和煤油，通过石棉网给烧杯加热，直至酒精和煤油完全烧尽。
（1）小明设计了一张记录实验数据的表格，其中①②两项内容漏写了，请你帮他补充完整。
燃料 加热前水温t1/℃ ①_____
10g酒精
②_____
（2）实验时，小明记下了各个时刻a、b烧杯中水温，绘制了图乙所示的图像，图像显示开始加热时水升温较慢，最可能的原因是____，由图像还可以初步判断_____的热值较大。
（3）实验后小明根据实验数据利用公式Q＝cm△t算出了水吸收的热量，结合“10g酒精”这一数据，算出了酒精的热值，则算出的酒精热值_____（偏大/偏小/准确），你判断的理由是_____。
25. 阅读下面的短文，回答问题
太阳能热水器
太阳能热水器能利用太阳能把水从低温加热到高温，以满足人们日常生活的需要，它具有安全、节能、环保等优点，如图甲所示，太阳能热水器主要由两部分构成：一部分是由许多根玻璃吸热管组成的集热器，每根玻璃吸热管由双层玻璃管组成，双层玻璃管之间是真空，真空不利于热量的传递。如图乙所示是玻璃吸热管的工作原理图，它的结构与保温瓶的玻璃内胆相似，只是在玻璃吸热管的内表面涂了一层黑色的吸热材料；另一部分是保温储水箱，保温储水箱下部与玻璃吸热管相通。
请回答以下问题：
（1）当太阳光入射到黑色的吸热层上时，黑色吸热层能把太阳能更有效地转化为__________能，将管内的水加热。这是通过__________的方式改变内能，玻璃吸热管内向光一侧的水吸热后体积增大、密度_________（选填“变大”、“不变”或“变小”）；
（2）这台太阳能热水器的水箱容积为120L，那么水箱内装满水时，在一般的光照条件下，太阳能每天可将满箱20℃的水加热到70℃，则水吸收的热量为__________J；[水的比热容是4.2×103 J（kg·℃）]
（3）如果热水器上的集热器对太阳能的利用效率为40%，在与阳光垂直的地球表面上每平方米得到的太阳辐射功率约为P=1400W。如果将整箱水的温度从20℃加热到70℃，需要阳光照射5h，那么热水器上集热器的面积至少要是___________m2。
答案和解析
一、单项选择题（共21分）
1. 如图所示是物质在三种不同状态下的分子模型，下列说法正确的是（　　）
A. 甲图中的物质具有流动性，但较难被压缩
B. 乙图中分子相距最近，分子间的作用力最小
C. 乙图中分子静止，甲、丙两图中分子在做热运动
D. 甲、乙、丙分别表示固体，液体，气体分子的排列情况
【答案】A
【解析】
【详解】A．甲图表示液体分子的排列情况，液体具有流动性，但是较难被压缩，故A正确；
B．乙图表示固体分子的排列情况，固体分子相距最近，分子间的作力力最大，故B错误；
C．乙图表示固体分子的排列情况，固体、液体、气体的分子都在永不停息地做无规则热运动，故C错误；
D．甲、乙、丙图分别表示液体、固体、气体分子的排列情况，故D错误。
故选A。
2. 已知铜的比热容比铝的比热容小，下列说法正确的是（　　）
A. 将一块铜的质量减小一半，它的比热容减半
B. 质量相同的铜块和铝块，铜块的内能比铝块的内能小
C. 质量相同的铜块和铝块，吸收相同的热量，铜块升高的温度多
D. 质量和初温都相等的铜块和铝块，放出相等热量后相接触，热传递的方向是从铜块传给铝块
【答案】C
【解析】
【详解】A．比热容是物质的一种特性，与质量无关，故将一块铜的质量减小一半，铜的比热容不变，故A错误；
B．影响物体内能的因素有物质的种类、质量、温度和状态，而选项中不确定铜块和铝块的温度，因此不确定二者内能大小关系，故B错误；
C．根据Δt=可知，质量相同的铜块和铝块，吸收相同的热量，铜的比热容较小，因此铜块升高的温度多，故C正确；
D．根据Δt=可知，质量相同的铜块和铝块，放出相同的热量，铜的比热容较小，因此铜块降低的温度多，铜块和铝块初温相同，则铜块的末温较低，所以热传递的方向是从温度较高的铝块传给温度较低的铜块，故D错误。
故选C。
3. 下列诗句描述中涉及分子热运动的是（　　）
A. 逐舞飘轻袖，传歌共绕梁 B. 日照澄洲江雾开，淘金女伴满江隈
C. 月落乌啼霜满天，江枫渔火对愁眠 D. 朱门酒肉臭，路有冻死骨
【答案】D
【解析】
【详解】A．逐舞飘轻袖，传歌共绕梁描述了声音的传播，故A不符合题意；
B．日照澄洲江雾开，淘金女伴满江隈描述了太阳光照下，雾（液态的小水滴）汽化形成水蒸气，雾消失不见，故B不符合题意；
C．月落乌啼霜满天，江枫渔火对愁眠中霜的形成是凝华现象，故C不符合题意；
D．朱门酒肉臭，路有冻死骨中“臭”是分子在不停地做无规则运动，故D符合题意。
故选D。
4. 某同学探究不同物质吸热能力，用相同的酒精灯给质量相同的甲、乙两种液体加热，获得如图所示的甲、乙升温与加热时间之间关系的图像，甲、乙两种液体中有一种是水，下列说法中正确的是（　　）
A. 甲液体是水
B. 甲液体的比热容是
C. 质量相同的甲、乙下降相同的温度，甲放出的热量多
D. 质量相同的甲、乙吸收相同的热量，乙升高的温度多
【答案】B
【解析】
【详解】A．从图中可以看到，当加热相同的时间，即吸收相同的热量时，乙升高的温度较小，并且两种液体质量相同，根据可知，乙的比热容较大，所以乙液体是水，A错误；
B．从图中可以看到，当升高相同温度时，乙的加热时间是甲的三倍，根据可知，质量也相同，乙的比热容是甲的三倍，即
B正确；
C．根据可知，质量相同的甲、乙下降相同的温度，由于乙的比热容较大，那么乙放出的热量多，C错误；
D．根据可知，质量相同的甲、乙吸收相同的热量，由于乙的比热容较大，那么乙升高的温度较小，D错误。
5. 下列关于内能、热量和温度的说法，正确的是（　　）
A. 物体温度升高，一定吸收热量
B. 物体吸收热量，温度一定升高
C. 物体温度升高，内能一定增加
D. 发生热传递时，热量总是从内能大的物体传递到内能小的物体
【答案】C
【解析】
【详解】A．物体温度升高，可能是吸收了热量，也可能是外界对物体做了功，故A错误；
B．物体吸收热量，温度不一定升高；比如，在晶体的熔化和液体的沸腾时，物质虽然吸收热量但是温度不变，故B错误；
C．物体温度升高，物体内分子运动剧烈，内能一定增加，故C正确；
D．发生热传递时，热量总是从温度高的物体传递给温度低的物体，热传递传递的是热量不是温度，故D错误。
故选C。
6. 如图所示，对于图片中所描述的物理过程，下列分析中正确的是（　　）
A. 图甲，厚玻璃内的空气被压缩时，空气的内能减少
B. 图乙，瓶子内的空气推动塞子跳起时，空气的内能增大
C. 图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D. 图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大
【答案】C
【解析】
【详解】A．图甲，厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故A错误；
B．图乙，瓶子内的空气推动塞子跳起时，空气对活塞做功，空气的内能减小，故B错误；
C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，故C正确；
D．图丁，汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，气缸内气体的内能减少，故D错误。
故选C。
7. 在如图所示的电路中，正确的说法是（　　）
A. 闭合S1，断开S2，L1发光，L2不发光
B. 闭合S1，S2，L1，L2都发光
C. S1，S2都断开，L1，L2都不发光
D. 闭合S2，断开S1，L1，L2都发光
【答案】D
【解析】
【详解】由电路图知道只要闭合S1，就会造成短路，故AB错误；S1，S2都断开，电路中只有L1，且发光，故C错误；闭合S2，断开S1，L1，L2并联，且都发光，故D正确．
二、填空题（共21分）
8. 如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁．如果丙带正电，则甲带________ 电，乙带________ 电，丁带________ 电．

【答案】 ①. 正 ②. 负 ③. 负
【解析】
【详解】同种电荷相互排斥，异种电荷相互吸引；丙带正电，甲排斥丙，则甲一定带正电，甲吸引乙，则乙一定带负电，丙吸引丁，则丁一定带负电．
9. 丝绸摩擦过玻璃棒带__________电，是因为玻璃棒在摩擦的过程中__________（选填“失去”或“得到”）电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，若将另一带电小球与验电器金属球接触，发现箔片闭合，如图乙所示，则此带电小球带______电。
【答案】 ①. 正 ②. 失去 ③. 负
【解析】
【详解】[1]物理学中规定：将丝绸摩擦过的玻璃棒所带电荷规定为正电荷，故丝绸摩擦过的玻璃棒带正。
[2]摩擦起电实质是电子的转移，电子所带电荷为负电荷，所以在摩擦起电过程中，失去电子的物体带正电荷，得到电子的物体带负电荷，丝绸摩擦过的玻璃棒带正电是因为玻璃棒在摩擦的过程中失去电子。
[3]若把带正电荷的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开，此时验电器带上了正电荷，若将另一带电小球与验电器金属球接触，发现箔片闭合，验电器恢复到不带电的状态，说明带电小球与验电器所带电荷性质相反，即带电小球带负电。
10. 在标准大气压下将刚烧开的2L热水倒入保温瓶中，两天后小明估测水温约为50℃，则热水的质量为________kg，保温瓶中的水散失的热量约为__________J；汽车发动机经常利用水来循环冷却，这是利用了水___________的特点。（已知c水=4.2×103J/（kg·℃））
【答案】 ①. 2 ②. 4.2×105 ③. 比热容大
【解析】
【详解】[1]已知热水的体积为
热水的质量为
[2]在标准大气压下，水的沸点为100℃，故热水散失的热量为
[3]水的比热容较大，在同等情况下可以吸收更多的热量，常用来做发动机的冷却剂。
11. 热熔钻工艺是在金属薄板上一次加工出孔的技术，热熔钻头采用耐磨、耐高温的硬质材料制成。钻头与薄板接触时，钻头高速旋转，使钻头和薄板之间剧烈摩擦，用 ___________的方式（填“做功”或“热传递”），瞬间达到几千℃的温度，实现 ___________能转化为 ___________能，由于温度超过金属的熔点，钻头附近的金属迅速熔化，钻头继续施加向下的压力，几秒钟就在金属薄板上贯穿一个孔。
【答案】 ①. 做功 ②. 机械 ③. 内
【解析】
【详解】[1][2][3]钻头高速旋转，使钻头和薄板之间剧烈摩擦，这是通过做功的方式，使物体内能增大，温度升高，实现机械能转化为内能。
12. 如图所示的电路中，要使灯L1、L2串联，应只闭合的开关是______；要使灯L1、L2并联，应闭合的开关是______；若同时闭合所有的开关，则电路______（选填“通路”“断路”或“短路”）。
【答案】 ①. S3 ②. S1、S2 ③. 短路
【解析】
【详解】[1]要使灯泡L1、L2串联，即应将两只灯泡首尾相连接到电源两端，则由图知道，应只闭合的开关是S3。
[2]要使灯泡L1、L2并联，则应让电流分别流入两只灯泡，再汇合在同一导线中流回电源负极，则需闭合S1、S2，断开S3。
[3]若所有开关都闭合，电流将不经任何一只灯泡，直接从电源正极回到负极，会出现电源短路。
13. 甲、乙两铁块，质量之比是2∶1，甲、乙吸收相同的热量，甲温度升高了20℃，两铁块的比热容之比是_________，乙温度升高了_________℃；若甲、乙升高温度之比3∶2时，吸收热量之比为________。
【答案】 ①. 1∶1 ②. 40 ③. 3∶1
【解析】
【详解】[1]比热容是物质的特性，与物质的种类和状态有关，与质量、吸收的热量和温度变化量无关，根据题意知道，甲、乙均是铁块，所以，两物体的比热容之比是1∶1。
[2] 由知道，甲、乙升高的温度之比
根据题意知道
Δt甲=20℃
则乙升高的温度
Δt乙=2Δ甲=2×20℃=40℃
[3]若甲、乙升高温度之比为
则两物体吸收的热量之比为
14. 一个成年人参加一次长跑，身体消耗的能量为6.6×106J，这些能量相当于完全燃烧0.55kg的干木材才能得到，则干木材的热值为______J/kg，干木材用掉一半后，剩余干木材的热值将_______（填“变大”“变小”或“不变”），干木材燃烧时发热，燃料干木材的_______转化为内能。
【答案】 ①. 1.2×107 ②. 不变 ③. 化学能
【解析】
【详解】[1]根据题意知完全燃烧0.55kg的干木材放出的热量为6.6×106J。可得干木材的热值
[2]燃料的热值是燃料的特性，与燃料质量没有关系，故干木材用掉一半后，剩余干木材的热值将不变。
[3]燃料燃烧的过程就是将燃料的化学能转化为内能的过程，故干木材燃烧时发热，燃料干木材的化学能转化为内能。
三、作图题（共7分）
15. 请在方框中画出对应的电路图。
【答案】
【解析】
【详解】据实物图知道，从正极出发分两条支路，一支路经灯泡L2、开关S2；另一支路经灯泡L1，然后两路汇合共同经过开关S1回到电源负极，故电路图如下
16. 请你根据图甲的电路图，用笔画线表示导线，将图乙的实物连接补充完整。
（ ）
【答案】
【解析】
【详解】由电路图可知，两灯泡并联，开关S1位于干路，开关S2位于L2支路，从电源的正极出发，依次串联S1、L1回到电源的负极，然后把S2、L2串联后并联在L1两端，如下图所示：
17. 如图是一个简化的玩具警车的电路图，若闭合两个开关，车走灯亮；若只闭合一个开关，可实现车走灯不亮，请将代表车走的电动机符号和车灯的符号填入虚线框中。
【答案】
【解析】
【详解】闭合两个开关，车走灯亮；若只闭合一个开关，可实现车走灯不亮，说明电动机和小灯泡互不影响；
若上面圆圈为车灯，下面圆圈为电动机，只闭合一个开关S2，车不走，灯也不亮，只闭合一个开关S1，车不走，灯亮，若闭合两个开关，车走灯亮；则不符合题目中：闭合两个开关，车走灯亮；若只闭合一个开关，可实现车走灯不亮，
若上面圆圈为电动机，下面圆圈为车灯，即开关S2控制小灯泡，开关S1控制电动机，则只闭合一个开关S2，车不走，灯也不亮，只闭合一个开关S1，车走，灯不亮，若闭合两个开关，车走灯亮，符合题意，如图所示：
。
四、实验题（共20分）
18. 如图所示的实验，是我们在学习分子动理论时做过的一些实验：
图a：浓硫酸铜溶液与清水开始界面十分清晰，几天之后，两种液体混合均匀了；
图b：玻璃板的下表面接触水面，发现拉力大于玻璃板的重力；
图c：水和酒精充分混合后的总体积小于混合前水和酒精的总体积；
图d：将红墨水滴入水中，可以看到它在水中扩散开来
图e：将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，下面吊一个较重的物体也不会将它们拉开。
（1）图a和图______两个实验形成实验现象的原因相同，实验表明：分子处在______，图a为尽快达到实验目的，实验过程中______（选填“可以”或“不可以”）搅动量筒里的液体。
（2）图b和图______两个实验形成实验现象的原因相同，实验表明：分子之间存在______；
（3）图c实验表明，分子之间存在______。
（4）图d为尽快达到实验目的，可以用______水（选填“冷”或“热”）实验，原因是分子的热运动与______有关。
【答案】 ①. d ②. 永不停息的无规则运动中 ③. 不可以 ④. e ⑤. 吸引力 ⑥. 空隙 ⑦. 热 ⑧. 温度
【解析】
【详解】图a说明分子在不停的做无规则运动。
图b说明说明分子之间存在引力。
图c说明说明分子之间存在间隙
图d说明红墨水分子在扩散，分子在不停的做无规则运动。
图e说明分子之间存在引力。
（1）[1][2][3]图a和图d说明分子在不停的做无规则运动；为了证明分子是在运动的，不能用玻璃棒搅动。
（2）[4][5]图b和图e个实验形成实验现象的原因相同，说明分子之间存在引力。
（3）[6]图c说明分子之间存在间隙。
（4）[7][8]图d为尽快达到实验目的，可以用热水，因为热水的温度比较高，分子运动越距离，分子的热运动与温度有关。
19. 在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示。
（1）选用两个规格相同的电加热器，目的是使甲和乙两种液体在相等时间内______；
（2）实验中应量取质量相等的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热。当它们吸收相同热量时，通过比较__________来判断吸热能力的强弱，这里应用的科学研究方法为______；
（3）通过实验，记录数据如上表所示。从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲______ （选填“>”“＝”或“<”）Q乙。
加热时间/min 0 1 2 3 4
甲的温度/℃ 30 34 38 42 46
乙的温度/℃ 10 18 26 34 42
（4）分析实验数据可知_____（选填“甲”或“乙”）物质的吸热能力强；
（5）图中能合理反映该实验结果的图像是______ （选填“A”“B”或“C”）
A. B. C.
【答案】 ①. 吸收热量相等 ②. 升高的温度 ③. 转换法 ④. < ⑤. 甲 ⑥. B
【解析】
【详解】（1）[1]实验中选用两个规格相同的电加热器，根据转换法可知，使甲和乙两种液体在相等时间内吸收热量相等。
（2）[2][3]实验中应量取质量相同的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热；根据比较吸热能力的方法，当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱，这种方法叫转换法。
（3）[4]通过表格数据知，从开始加热到42℃，甲、乙两种液体所用的加热时间分别为3分钟和4分钟，根据转换法，吸收热量的关系为Q甲小于Q乙。
（4）[5]由表中数据可知，吸收相同的热量，即加热3min，甲的温度升高12℃，乙的温度升高24℃，甲的吸热能力强。
（5）[6]由表中数据可知，加热相同时间，甲升温小，乙升温大，故B符合题意。
20. 小刚和小强在组成串并联电路的实验中。
（1）在连接过程中，开关应该是______（选填“断开”或“闭合”）的；
（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将______（选填“不会发光”或“会被烧坏”），出现______（选填“断路”或“短路”）现象；
（3）小刚想将电路全部拆散，重新连接。小强认为只需拆除c这一根导线，就能成为两灯______（选填“串联”或“并联”）的正确电路；
（4）小强认为，在小刚连接的电路中，如果将e导线的F端移接到______端或______端，电路就能成为两灯并联的正确电路了。
【答案】 ①. 断开 ②. 不会发光 ③. 短路 ④. 串联 ⑤. C ⑥. E
【解析】
【详解】（1）[1]为保护电路，连接电路时，开关必须处于断开状态。
（2）[2][3]根据电路图可知，导线将电源两极直接连接起来，形成了电源短路，因此两个灯泡都不发光。
（3）[4]根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，则两灯串联连接。
（4）[5][6]要使两灯成为并联的电路，则电流应从电源的正极出发，经开关分别流入两个灯泡、然后汇合回到电源的负极；则由图可知，应将e导线的F端移接到C端或E端，电路就能成为两灯并联的正确电路了。
五、计算题（共13分）
21. 一辆氢气动力试验汽车10min内在平直路面上匀速直线行驶了1.2×104m，消耗了0.15kg的氢气，假设氢气完全燃烧，此过程中汽车受到的阻力为1.0×103N，求：（氢气的热值取1.4×108 J/kg）
（1）氢气完全燃烧产生的热量；
（2）汽车的牵引力做的功；
（3）汽车发动机的效率。（结果保留一位小数）
【答案】（1）2.1×107J；（2）1.2×107J；（3）
【解析】
【详解】解：（1）氢气完全燃烧产生的热量
Q放=mq=0.15kg×1.4×108J/kg=2.1×107J
（2）汽车匀速直线运动，牵引力和阻力是平衡力，牵引力
F=f=1.0×103N
牵引力所做的功
W=Fs=1.0×103N×1.2×104m=1.2×107J
（3）汽车发动机的效率
答：（1）氢气燃烧产生的热量为2.1×107J；
（2）汽车的牵引力做的功为1.2×107J；
（3）汽车发动机的效率为57.1%。
22. 小明家新买来一台燃气热水器，如图所示，该燃气热水器主要是利用天然气燃烧来加热水的，假设该燃气热水器10秒内能放出1L、末温为50℃的热水，水的初温为15℃，某次洗漱时小明放了10s的水，该过程消耗了0.014m3的天然气（只有有水流出时，该热水器才会工作）[q天然气=4.2×107J/m3，c水=4.2×103J/（kg ℃）]。求：
（1）10s内放出的水吸收的热量；
（2）该过程中热水器加热水的效率；（假设该过程中天然气完全燃烧）
（3）若天然气完全燃烧产生的热量全部由干木柴来提供，需要完全燃烧0.049kg干木柴，则干木柴的热值。
【答案】（1）1.47×105J；（2）；（3）1.2×105J/kg
【解析】
【详解】解：（1）燃气热水器10s内放出水的体积
V=100mL/s×10s=1000mL=1L=1×10-3m3
由知道，燃气热水器10s内放出水的质量
m=ρV=1×103kg/m3×1×10-3m3=1kg
10s内放出的水吸收的热量
（2）天然气完全燃烧放出的热量
Q放=Vq天然气=0.014m3×4.2×107J/m3=5.88×105J
该过程中热水器加热水的效率
（3）根据题意知道，干木柴完全燃烧放出的热量
Q干木柴=Q放=5.88×105J
则干木柴的热值
答：（1）10s内放出的水吸收的热量为1.47×105J；
（2）该过程中热水器加热水的效率为25%；
（3）干木柴的热值为1.2×107J/kg。
六、综合能力题（共18分）
23. 老师用如图（a）所示实验装置，加热试管使水沸腾，发现试管上方的小风车开始不停地转动。由此引出以下问题，请利用所学的知识回答。
（1）图（a）实验中能量转化方式与图（b）中汽油机的哪个冲程相同？______（选填序号）。
（2）图（b）中四个冲程的工作顺序是____________，其中不需要靠飞轮的惯性来完成的冲程有：______。（均选填序号）
（3）图（c）是柴油机能流图，带“？”的是________带走的能量，这台柴油机的效率η＝________。
（4）若某单缸四冲程汽油机的功率为36kW，做功冲程每次对外做800J，则在1s内该汽油机能完成______个做功冲程，此汽油机飞轮的转速为__________r/min。
【答案】 ①. 丙 ②. 丁乙丙甲 ③. 丙 ④. 废气 ⑤. 30% ⑥. 45 ⑦. 5400
【解析】
【详解】(1)[1]试管口冒出的温度较高的气体推动风车转动，将内能转化为机械能，这与热机做功冲程的能量转化情况相同。丙冲程是做功冲程。
(2)[2]四个工作冲程的顺序为：吸气、压缩、做功、排气。吸气冲程的特点是：进气门打开，为丁；排气冲程的特点是：排气门打开，为甲；做功冲程的特点是：两个气门都关闭，活塞向下运动，为丙；压缩冲程的特点为：两个气门都关闭，活塞向上运动。故四个冲程的工作顺序是丁乙丙甲。
[3]除了做功冲程能够提供动力外，其余三个冲程都需要飞轮的惯性来完成。
(3)[4]柴油机损失的能量主要是废气带走的能量。
[5]其效率为
(4)[6]1s时间内汽油机做的功为
1s时间内需要完成的做功冲程数是
[7]1s时间内完成45个做功冲程，即完成了45个工作循环，一个工作循环飞轮转2转，则1分钟内飞轮转的转数为
24. 比较酒精和煤油这两种材料的热值，小明用图甲所示的装置进行实验，图中燃烧皿、烧杯a、b、温度计均完全相同，烧杯中盛有相同质量的水，实验时，分别点燃放在两个燃烧皿中的酒精和煤油，通过石棉网给烧杯加热，直至酒精和煤油完全烧尽。
（1）小明设计了一张记录实验数据的表格，其中①②两项内容漏写了，请你帮他补充完整。
燃料 加热前水温t1/℃ ①_____
10g酒精
②_____
（2）实验时，小明记下了各个时刻a、b烧杯中水温，绘制了图乙所示的图像，图像显示开始加热时水升温较慢，最可能的原因是____，由图像还可以初步判断_____的热值较大。
（3）实验后小明根据实验数据利用公式Q＝cm△t算出了水吸收的热量，结合“10g酒精”这一数据，算出了酒精的热值，则算出的酒精热值_____（偏大/偏小/准确），你判断的理由是_____。
【答案】 ①. 燃料燃尽后水温t2/℃ ②. 10g煤油 ③. 铁圈、石棉网也吸收一部分热量 ④. b ⑤. 偏小 ⑥. 燃料无法完全燃烧且热量无法全部被吸收
【解析】
【详解】（1）[1]需要记录加热前后水的温度，用来计算水吸收的热量。
[2]根据控制变量法的思想，酒精和煤油的质量必须相等。
（2）[3][4]实验时，小明记下了各个时刻a、b烧杯中水温，绘制了图乙所示的图像，图像显示开始加热时水升温较慢，最可能的原因是铁圈、石棉网等也吸收了一部分热量；由图乙知，图线b的温度变化大，说明相同质量的酒精完全燃烧比煤油放出的热量少，则煤油的热值大。
（3）[5][6]由于酒精无法完全燃烧且燃烧放出热量不能被水全部吸收，即存在热损失，所以测出的酒精热值要小于书上给出的酒精的热值，因此本实验中算出的酒精热值不可靠。
25. 阅读下面的短文，回答问题
太阳能热水器
太阳能热水器能利用太阳能把水从低温加热到高温，以满足人们日常生活的需要，它具有安全、节能、环保等优点，如图甲所示，太阳能热水器主要由两部分构成：一部分是由许多根玻璃吸热管组成的集热器，每根玻璃吸热管由双层玻璃管组成，双层玻璃管之间是真空，真空不利于热量的传递。如图乙所示是玻璃吸热管的工作原理图，它的结构与保温瓶的玻璃内胆相似，只是在玻璃吸热管的内表面涂了一层黑色的吸热材料；另一部分是保温储水箱，保温储水箱下部与玻璃吸热管相通。
请回答以下问题：
（1）当太阳光入射到黑色的吸热层上时，黑色吸热层能把太阳能更有效地转化为__________能，将管内的水加热。这是通过__________的方式改变内能，玻璃吸热管内向光一侧的水吸热后体积增大、密度_________（选填“变大”、“不变”或“变小”）；
（2）这台太阳能热水器的水箱容积为120L，那么水箱内装满水时，在一般的光照条件下，太阳能每天可将满箱20℃的水加热到70℃，则水吸收的热量为__________J；[水的比热容是4.2×103 J（kg·℃）]
（3）如果热水器上的集热器对太阳能的利用效率为40%，在与阳光垂直的地球表面上每平方米得到的太阳辐射功率约为P=1400W。如果将整箱水的温度从20℃加热到70℃，需要阳光照射5h，那么热水器上集热器的面积至少要是___________m2。
【答案】 ①. 内 ②. 热传递 ③. 变小 ④. 2.52×107 ⑤. 2.5
【解析】
【详解】（1）[1][2]当太阳光入射到黑色的吸热层上时，黑色吸热层能把太阳能更有效地转化为内能，水吸热，温度升高内能增大，属于通过热传递的方式改变内能。
[3]玻璃吸热管内向光一侧的水吸热后体积增大，质量不变，根据可得，密度变小。
（2）[4]水箱里的水的体积为
水的质量为
水吸收的热量为
（3）[5]假设集热器的面积为S，这台太阳能热水器获得的辐射功率为
由可得，太阳照射5h获得的太阳能为
由可得
因此热水器集热器的面积为
