一、填空题

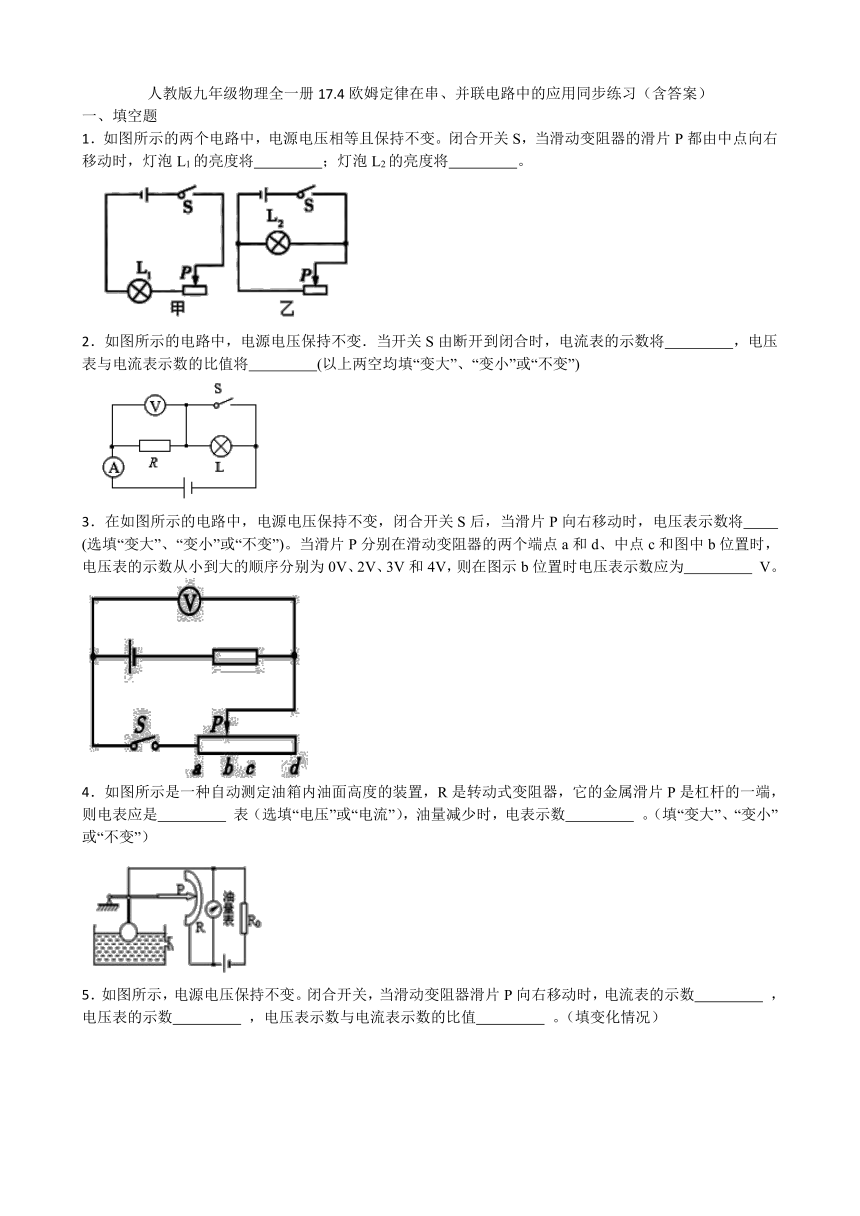

1．如图所示的两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器的滑片P都由中点向右移动时，灯泡L1的亮度将　 　；灯泡L2的亮度将　 　。
2．如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时，电流表的示数将　 　，电压表与电流表示数的比值将　 　(以上两空均填“变大”、“变小”或“不变”)
3．在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向右移动时，电压表示数将　 　 (选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为　 　 V。
4．如图所示是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，则电表应是　 　 表（选填“电压”或“电流”），油量减少时，电表示数　 　 。（填“变大”、“变小”或“不变”）
5．如图所示，电源电压保持不变。闭合开关，当滑动变阻器滑片P向右移动时，电流表的示数　 　 ，电压表的示数　 　 ，电压表示数与电流表示数的比值　 　 。（填变化情况）

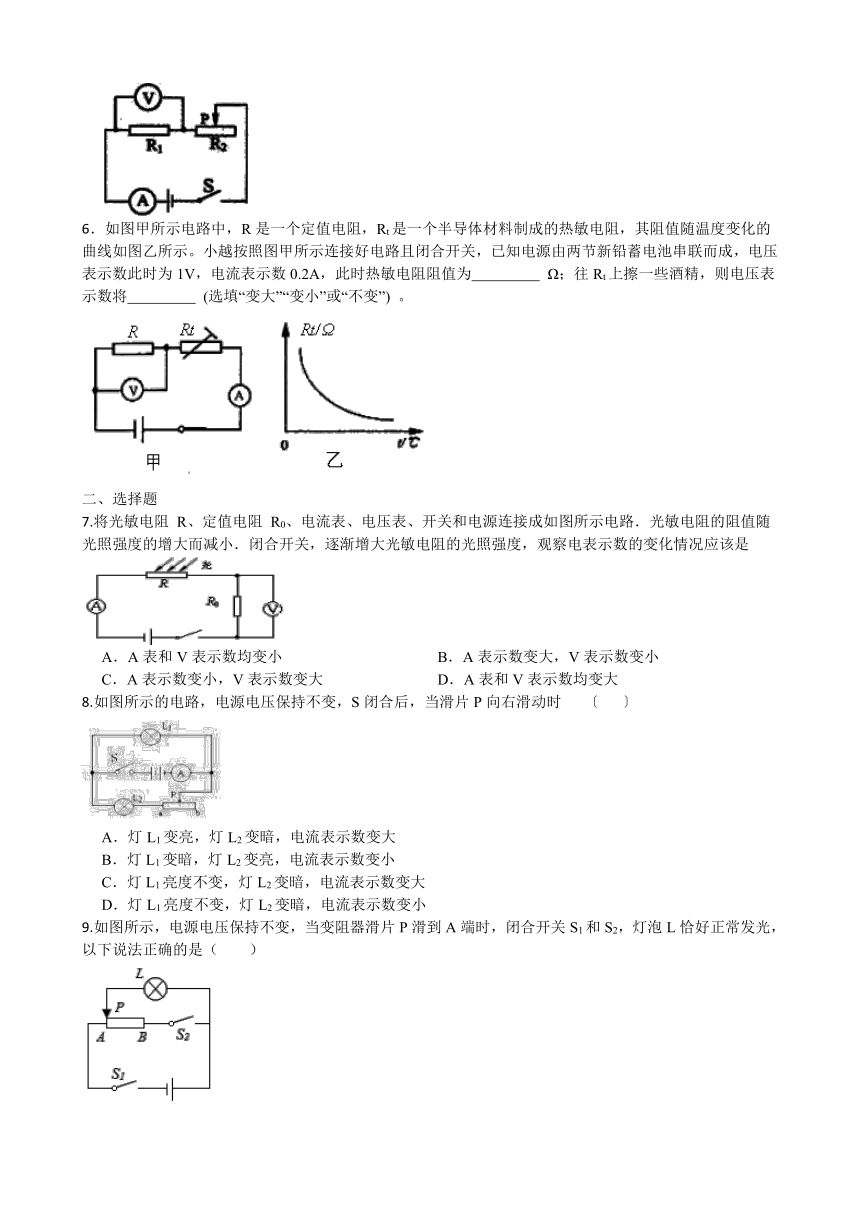

6．如图甲所示电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。小越按照图甲所示连接好电路且闭合开关，已知电源由两节新铅蓄电池串联而成，电压表示数此时为1V，电流表示数0.2A，此时热敏电阻阻值为　 　 Ω；往Rt上擦一些酒精，则电压表示数将　 　 (选填“变大”“变小”或“不变”) 。
二、选择题
7.将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是
A．A表和V表示数均变小 B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大 D．A表和V表示数均变大
8.如图所示的电路，电源电压保持不变，S闭合后，当滑片P向右滑动时 〔 〕
A．灯L1变亮，灯L2变暗，电流表示数变大
B．灯L1变暗，灯L2变亮，电流表示数变小
C．灯L1亮度不变，灯L2变暗，电流表示数变大
D．灯L1亮度不变，灯L2变暗，电流表示数变小

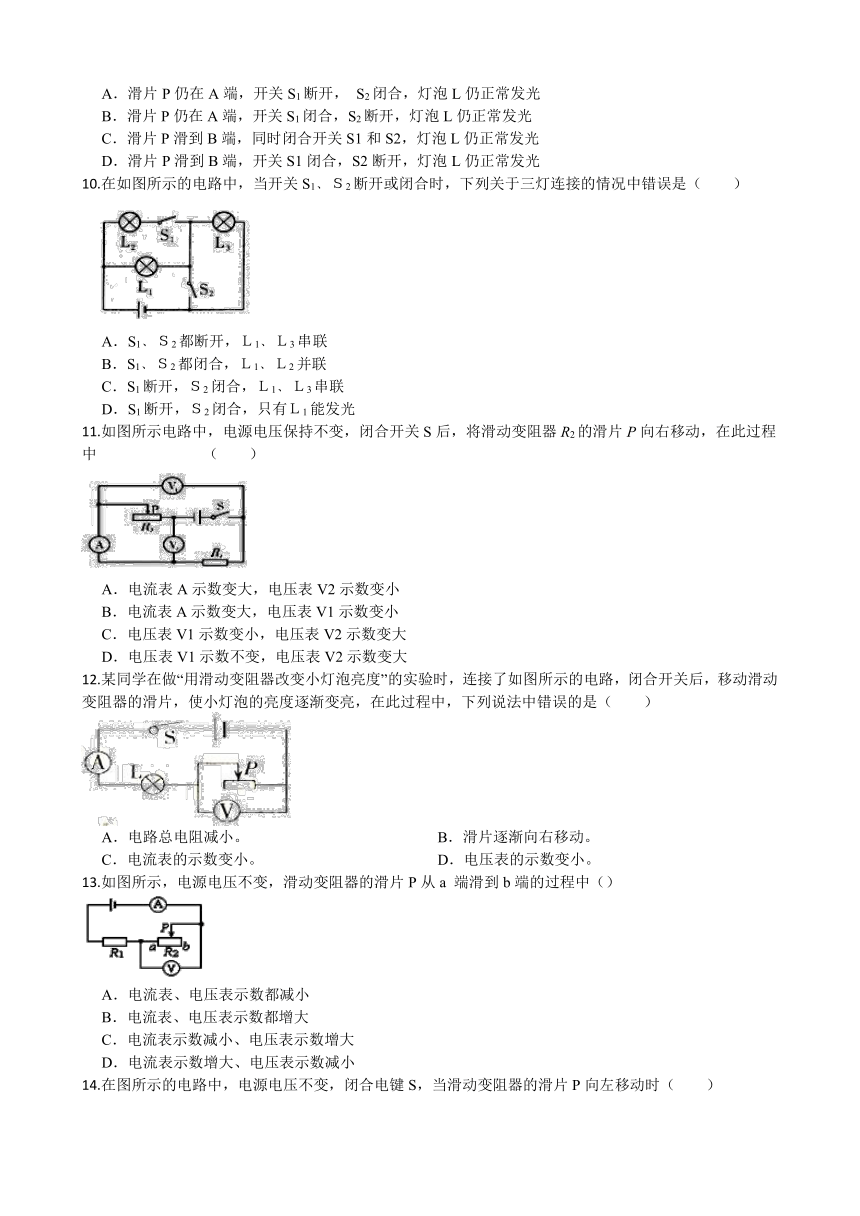

9.如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（　　）
A．滑片P仍在A端，开关S1断开， S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
10.在如图所示的电路中，当开关S1﹑Ｓ2断开或闭合时，下列关于三灯连接的情况中错误是（　　）
A．S1﹑Ｓ2都断开，Ｌ1﹑Ｌ3串联
B．S1﹑Ｓ2都闭合，Ｌ1﹑Ｌ2并联
C．S1断开，Ｓ2闭合，Ｌ1﹑Ｌ3串联
D．S1断开，Ｓ2闭合，只有Ｌ1能发光
11.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中 （　　）
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大
12.某同学在做“用滑动变阻器改变小灯泡亮度”的实验时，连接了如图所示的电路，闭合开关后，移动滑动变阻器的滑片，使小灯泡的亮度逐渐变亮，在此过程中，下列说法中错误的是（　　）
A．电路总电阻减小。 B．滑片逐渐向右移动。
C．电流表的示数变小。 D．电压表的示数变小。
13.如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（）
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
14.在图所示的电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向左移动时（　　）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
三、实验探究题
15.小明设计了一款电子测温计，电路如图甲所示。温度表由量程为3V的电压表改装而成，电源电压为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图乙所示。
（1）温度表是　 　联在Rt两端的；
（2）随温度升高，该热敏电阻的阻值　 　，温度表示数　 　（以上两空选填“增大”或“减小”）；
（3）小明所设计的电路温度表能测得最高温度是　 　℃，0℃刻度线　 　（选填“在”或“不在”）电压表零刻度处；
（4）若电源电压增大3V，R增大45Ω，电路可测量的最高温度将　 　（选填“增大”、“减小”或“不变”）。
四、计算题
16.如图所示，滑动变阻器上标有“50Ω 1A”字样，电源电压为18V，当开关S闭合后，电流表的示数为0.5A，电压表的示数为5V，求：
（1）电阻R1的阻值；
（2）滑动变阻器在电路中的阻值；
（3）若电流表量程为0~0.6A，电压表的量程为0~15V，则滑动变阻器接入电路中的有效阻值不能小于多少？
17.在图（a）所示的电路中，电源电压为6伏且保持不变，其中R2的阻值为15欧，闭合开关S，电流表示数如图（b）所示。
①求R2两端的电压。
②求R1的阻值。
③各电表量程不变，现用变阻器R0替换电阻R1、R2中的一个后，闭合开关S，在确保电路中各元件正常工作的前提下，移动变阻器滑片，电压表示数的最大变化量为4伏。请判断变阻器R0替换的电阻，并求出R0的最大阻值。
答案
1.变暗；不变
2.变大；不变
3.变大；2
4.电压；变小
5.变小；变小；不变
6.15；变小
7-14D D B C A C C A
15.（1）并 （2）增大；增大 （3）30；不在 （4）增大
16.（1）解：∵，∴电阻R1的阻值；
答：电阻R1的阻值是10Ω．
（2）解：滑动变阻器两端电压，滑动变阻器连入电路的阻值
答：这时滑动变阻器连入电路的阻值26Ω．
（3）解：电流表的量程为0～0.6A，电流表示数最大时，电路电流I≤0.6A时，即；电压表的量程为0～15V，电阻R1两端的最大电压是15V，；为了电压表和电流表都安全使用，滑动变阻器连入的最小值为20Ω．
答：若电流表的量程为0～0.6A、电压表的量程为0～15V，则滑动变阻器连入电路的阻值不能小于20Ω．
17.解：①根据图b，电流表可知，选择小量程，分度值为0.02A，此时的读数为0.3A，根据串联电路电流规律，电流处处相等， R2两端的电压
②R1的电压为
R1的阻值
③若变阻器R0替换电阻R1，电压表测量定值电阻R2的电压，当滑动变阻器的阻值为零时，只有定值电阻接入，此时电压表的示数为电源电压，为6V，此时的电流为
电流表是安全的，故可以只有一个定值电阻R2接入电路，根据电压表示数的最大变化量为4伏，可知，电压表的示数最小为2V，此时滑动变阻器全部接入，此时电路中的电流为
此时滑动变阻器的电阻为
若变阻器R0替换电阻R2，电压表测量定值电阻R0的电压，当滑动变阻器的阻值为零时，此时电压表的示数为零，只有R1接入电路，此时电流为
由于电流表的量程不变，故电流表超过了0.6A，则说明滑动变阻器的电阻不可能为零；根据电流表的量程可知，此电路的最大电流为0.6A，则此时电阻R1两端的电压为
则滑动变阻器两端的电压最小为3V，当滑动变阻器的阻值慢慢变大，根据串联分压，电压表的示数慢慢变大，但是不会大于电源电压，此时电压表的示数最大变化量不可能为4V，故不符合题意，故舍弃。
故滑动变阻器R0替代的是R1，R0的最大阻值为30Ω。
答：①R2两端的电压；
②R1的阻值；
③滑动变阻器R0替代的是R1，R0的最大阻值为30Ω。
