人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

人教版九年级物理全一册17.4欧姆定律在串、并联电路中的应用同步练习（含答案）

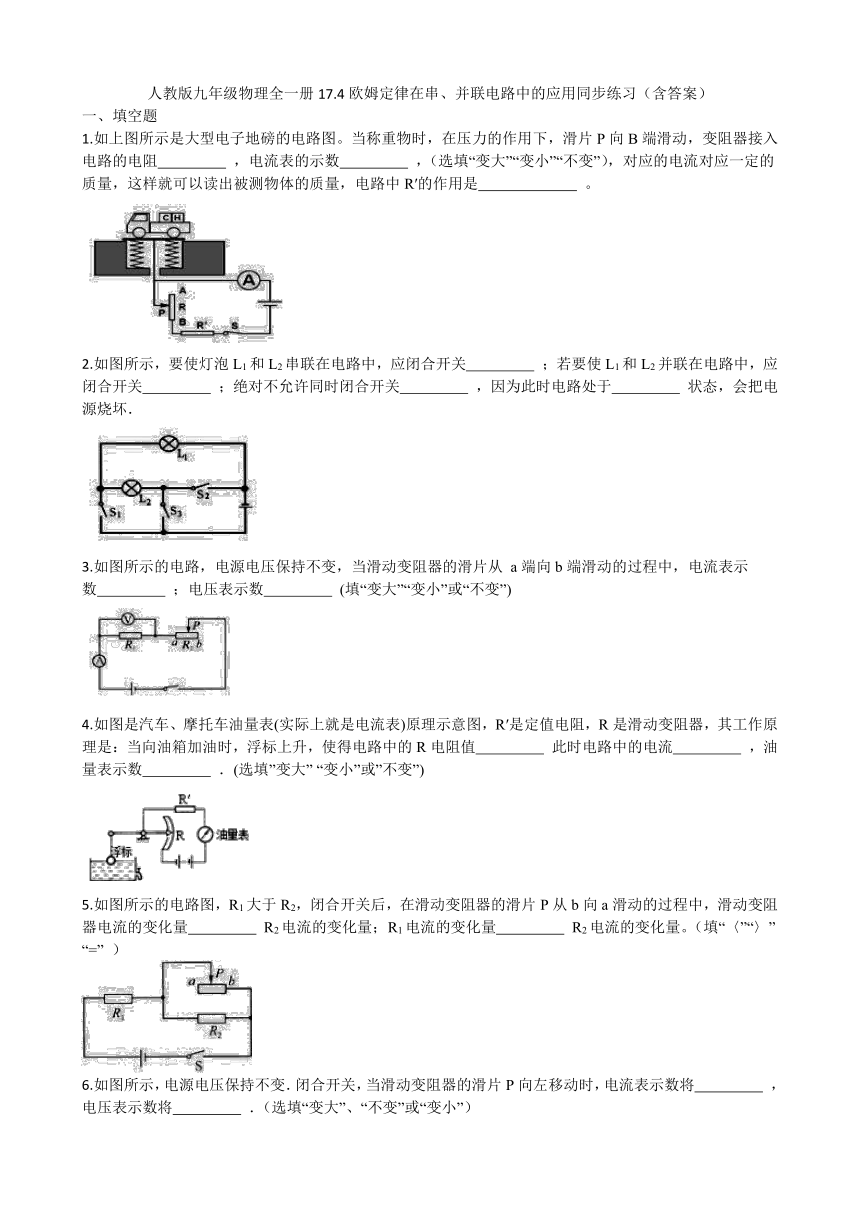

一、填空题
1.如上图所示是大型电子地磅的电路图。当称重物时，在压力的作用下，滑片P向B端滑动，变阻器接入电路的电阻　 　 ，电流表的示数　 　 ，（选填“变大”“变小”“不变”），对应的电流对应一定的质量，这样就可以读出被测物体的质量，电路中R′的作用是　 　 。
2.如图所示，要使灯泡L1和L2串联在电路中，应闭合开关　 　 ；若要使L1和L2并联在电路中，应闭合开关　 　 ；绝对不允许同时闭合开关　 　 ，因为此时电路处于　 　 状态，会把电源烧坏．
3.如图所示的电路，电源电压保持不变，当滑动变阻器的滑片从 a端向b端滑动的过程中，电流表示数　 　 ；电压表示数　 　 (填“变大”“变小”或“不变”)
4.如图是汽车、摩托车油量表(实际上就是电流表)原理示意图，R′是定值电阻，R是滑动变阻器，其工作原理是：当向油箱加油时，浮标上升，使得电路中的R电阻值　 　 此时电路中的电流　 　 ，油量表示数　 　 ．(选填”变大” “变小”或”不变”)
5.如图所示的电路图，R1大于R2，闭合开关后，在滑动变阻器的滑片P从b向a滑动的过程中，滑动变阻器电流的变化量　 　 R2电流的变化量；R1电流的变化量　 　 R2电流的变化量。（填“〈”“〉” “=” ）
6.如图所示，电源电压保持不变．闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将　 　 ，电压表示数将　 　 ．（选填“变大”、“不变”或“变小”）

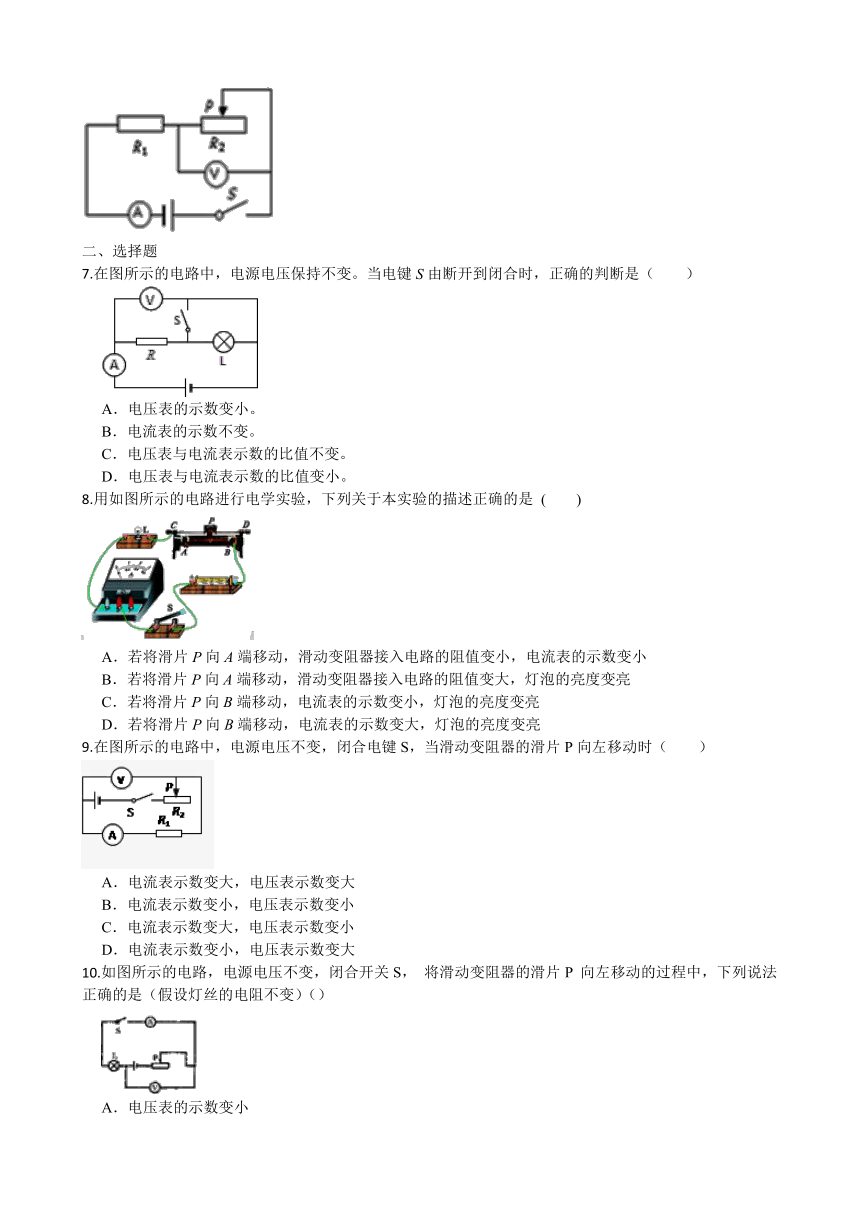

二、选择题
7.在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，正确的判断是（　　）
A．电压表的示数变小。
B．电流表的示数不变。
C．电压表与电流表示数的比值不变。
D．电压表与电流表示数的比值变小。
8.用如图所示的电路进行电学实验，下列关于本实验的描述正确的是 (　　)
A．若将滑片P向A端移动，滑动变阻器接入电路的阻值变小，电流表的示数变小
B．若将滑片P向A端移动，滑动变阻器接入电路的阻值变大，灯泡的亮度变亮
C．若将滑片P向B端移动，电流表的示数变小，灯泡的亮度变亮
D．若将滑片P向B端移动，电流表的示数变大，灯泡的亮度变亮
9.在图所示的电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向左移动时（　　）
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
10.如图所示的电路，电源电压不变，闭合开关S， 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）（）
A．电压表的示数变小
B．电流表的示数变小
C．电压表和电流表示数的比值变小
D．电压表和电流表示数都变大

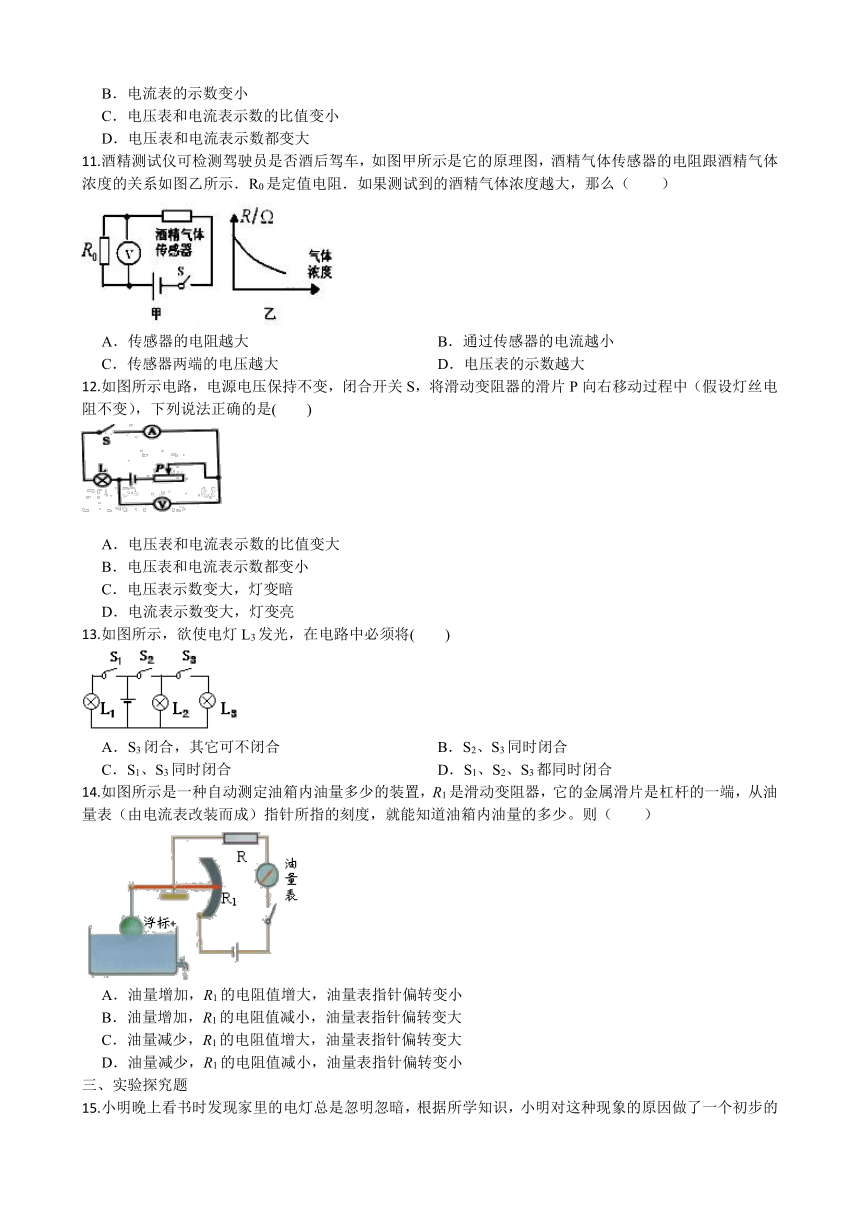

11.酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，酒精气体传感器的电阻跟酒精气体浓度的关系如图乙所示．R0是定值电阻．如果测试到的酒精气体浓度越大，那么（　　）
A．传感器的电阻越大 B．通过传感器的电流越小
C．传感器两端的电压越大 D．电压表的示数越大
12.如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是(　　)
A．电压表和电流表示数的比值变大
B．电压表和电流表示数都变小
C．电压表示数变大，灯变暗
D．电流表示数变大，灯变亮
13.如图所示，欲使电灯L3发光，在电路中必须将(　　)
A．S3闭合，其它可不闭合 B．S2、S3同时闭合
C．S1、S3同时闭合 D．S1、S2、S3都同时闭合
14.如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。则（　　）
A．油量增加，R1的电阻值增大，油量表指针偏转变小
B．油量增加，R1的电阻值减小，油量表指针偏转变大
C．油量减少，R1的电阻值增大，油量表指针偏转变大
D．油量减少，R1的电阻值减小，油量表指针偏转变小
三、实验探究题
15.小明晚上看书时发现家里的电灯总是忽明忽暗，根据所学知识，小明对这种现象的原因做了一个初步的分析，并从实验室选择了如图所示器材，想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
（1）小明设计了电路图如图甲所示，请你用笔画线代替导线完成图乙的电路连接：
（2）闭合开关后，小明将滑动变阻器的滑片向右滑动，电压表示数逐渐变　 　，小灯泡亮度逐渐变　 　；再向左移动滑片时，电压表示数逐渐变　 　，小灯泡亮度又逐渐变　 　，反复左右移动滑动变阻器的滑片，即可观察到小灯泡的忽明忽暗现象，由此小明得出了这样的结论：“电灯忽明忽暗可能是由于　 　造成的。”
四、计算题
16.如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω滑动变阻器R3上标有“30Ω 1A”字样。当滑动变阻器R3的滑片Р调到最左端，闭合开关S1、S2时，电压表的示数为3V，电流表的示数为0.5A。求：
（1）定值电阻R1的阻值是多少？
（2）只闭合开关S1，滑动变阻器R3的滑片Р调到最右端时，电压表的示数是多少？
（3）只闭合开关S2，电路中最大电流是多少？
17.如图所示的电路中，电流表使用的量程为0~0.6A，电压表使用的量程为0~15V，定值电阻R=10Ω，开关S闭合，将滑片P从最右端B点移至滑动变阻器的中点时，电压表示数为3V，电流表示数变化了0.12A。求：
（1）滑片P在中点时，通过电阻R的电流；
（2）电源电压；
（3）为保证电表安全，滑动变阻器接入电路中阻值的取值范围。
答案
1.变小；变大；保护电路
2.S3；S1、S2；S2、S3；短路
3.变小；变小
4.变小；变大；变大
5.＞；＜
6.变大；变小
7-14.DDADDBBB
15.（1）如图所示：
（2）大；亮；小；暗；电压不稳定
16.（1）解：当滑动变阻器R3的滑片P调到最左端，闭合开关S1、S2时，电阻R1、R2并联，电压表测量电源电压，即电源电压为3V，电流表测量干路的电流；因为并联电路各支路电压相等且等于电源电压，所以两个电阻两端的电压U1=U2=U=3V
定值电阻R2的电流为
根据并联电路干路电流等于各支路电流的和知，定值电阻R1的电流为I1=I-I2=0.5A-0.3A=0.2A
定值电阻R1的阻值为
答：定值电阻R1的阻值是15Ω；
（2）解：只闭合开关S1，滑动变阻器R3的滑片P调到最右端时，R1与R3的最大电阻串联，电压表测R1两端的电压，此时电路的电流为
R1两端的电压为
答：只闭合开关S1，滑动变阻器R3的滑片P调到最右端时，电压表的示数是1V；
（3）解：只闭合开关S2，R2与R3串联，当滑动变阻器的电阻最小为0时，电路的电流最大，最大电流为
答：只闭合开关S2，电路中最大电流是0.3A。
17.（1）解：由图可知：电阻R与滑动变阻器串联，电压表测量电阻两端电压，由欧姆定律得滑片P在中点时，通过电阻R的电流
答：滑片P在中点时，通过电阻R的电流为0.3A
（2）解：则滑片在B点时，电流为
即电流表示数为0.18A。根据串联电路的特点和欧姆定律可得：滑片在B点时，电源电压……①
滑片在中点时，电源电压……②
由①②解得，
答：电源电压为9V
（3）解：由（2）可知：变阻器接入电路的最大阻值，由于电流表使用的量程为，则当时，变阻器接入电路的电阻最小，根据欧姆定律可知此时电压表示数最大为
所以，电压表可以正常使用。由欧姆定律得电路的总电阻
根据串联电路的总阻值等于各电阻之和，可得变阻器接入电路的最小阻值
则滑动变阻器接入电路中阻值的取值范围是。
答：为保证电表安全，滑动变阻器接入电路中阻值范围为5Ω~40Ω。
