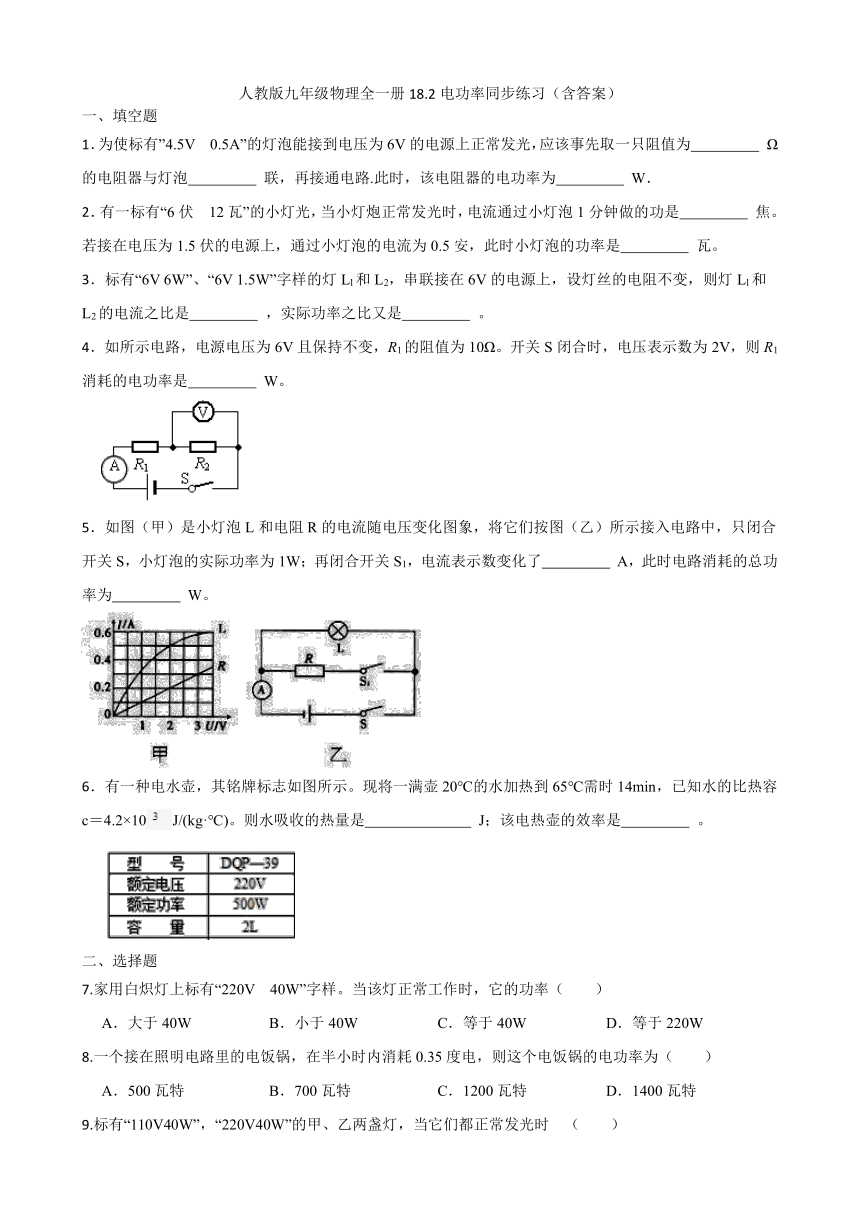

人教版九年级物理全一册18.2电功率同步练习（含答案）

人教版九年级物理全一册18.2电功率同步练习（含答案）
一、填空题
1．为使标有”4.5V 0.5A”的灯泡能接到电压为6V的电源上正常发光，应该事先取一只阻值为　 　 Ω的电阻器与灯泡　 　 联，再接通电路.此时，该电阻器的电功率为　 　 W．
2．有一标有“6伏　12瓦”的小灯光，当小灯炮正常发光时，电流通过小灯泡1分钟做的功是　 　 焦。若接在电压为1.5伏的电源上，通过小灯泡的电流为0.5安，此时小灯泡的功率是　 　 瓦。
3．标有“6V 6W”、“6V 1.5W”字样的灯Ll和L2，串联接在6V的电源上，设灯丝的电阻不变，则灯Ll和L2的电流之比是　 　 ，实际功率之比又是　 　 。
4．如所示电路，电源电压为6V且保持不变，R1的阻值为10Ω。开关S闭合时，电压表示数为2V，则R1消耗的电功率是　 　 W。
5．如图（甲）是小灯泡L和电阻R的电流随电压变化图象，将它们按图（乙）所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了　 　 A，此时电路消耗的总功率为　 　 W。
6．有一种电水壶，其铭牌标志如图所示。现将一满壶20℃的水加热到65℃需时14min，已知水的比热容c＝4.2×10J/(kg·℃)。则水吸收的热量是　 　 J；该电热壶的效率是　 　 。
二、选择题
7.家用白炽灯上标有“220V 40W”字样。当该灯正常工作时，它的功率（　　）
A．大于40W B．小于40W C．等于40W D．等于220W
8.一个接在照明电路里的电饭锅，在半小时内消耗0.35度电，则这个电饭锅的电功率为（　　）
A．500瓦特 B．700瓦特 C．1200瓦特 D．1400瓦特
9.标有“110V40W”，“220V40W”的甲、乙两盏灯，当它们都正常发光时　（　　）
A．通过甲灯的电流小，甲灯暗
B．通过两灯的电流一样大，所以一样亮
C．通过乙灯的电流小，乙灯亮
D．通过甲灯的电流大，甲、乙两灯一样亮
10.同学们用如图所示电路探究“电功率与电流的关系”.以下观点不正确的是(　　)
A．实验要选取规格不同的灯泡
B．实验中将两灯并联控制了灯两端电压相同
C．将滑动变阻器串联在于路中可以完成实验
D．将题中并联电路改为串联电路也可以完成实验
11.图是一个环境温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻（电阻随温度的升高而变小）。当环境温度升高时，电流表的示数I和R1消耗的电功率P1的变化情况分别是（）
A．I 变小，P1变小 B．I 变大，P1变大
C．I 变小，P1变大 D．I 变大，P1变小
12.如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
13.如图所示电路，电源电压保持不变，变阻器滑片滑到c点时， 电压表示数为4V，灯L正常发光：当滑片P滑到b点时，电压 表示数为8V，已知灯L的电阻为4，电阻Rac=Rab／4，则灯L 的额定功率是（）
A．16W B．8W C．4W D．2W
14.如图所示电路中，电源电压恒定，闭合开关S，当滑动变阻器R 的滑片P由中点向右移动时，下列说法正确的是(　　)
A．流表A1、A2的示数变大，电压表V示数不变，R实际功率变大
B．电流表A1、A2的示数变小，电压表V示数变大，L实际功率变小
C．流表A1的示数变小，A2的示数变小，电压表V示数不变，R实际功率变小
D．流表A1的示数不变，A2的示数变小，电压表V示数不变，L实际功率不变
三、实验探究题
15.实验老师为“测量小灯泡额定功率”准备了如下器材：电源（电压恒为3V）、开关、电压表、电流表、额定电压U额=2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 1A”）、导线若干。
（1）请用笔画线代替导线，将图甲连接完整（要求：滑片向左移动灯泡变亮）；
（2）闭合开关前电流表的指针如图乙所示，其原因是　 　；若闭合开关后，发现电流表无示数，电压表示数接近电源电压，其原因可能是　 　；
（3）故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为　 　W；从图像中还发现：当电压表的示数增大时，电压表与电流表的示数之比　 　（选填“增大”、“减小”或“不变”），原因是　 　；
（4）爱动脑筋的小强利用一个定值电阻R0和两个电流表，设计了如图丁所示的电路，也测出了小灯泡的额定功率，实验过程如下：
①闭合开关S，调节滑动变阻器的滑片P，使电流表A1示数为　 ，并读出此时电流表A2的示数I；
②小灯泡的额定功率表达式为P额=　 　（用I、R0和U额表示）。
四、计算题
16.如图甲所示，灯泡L标有"6V 3W"的字样，电源电压及灯丝电阻保持不变，滑动变阻器最大阻值为 100Ω，电流表的量程为0~0.6A，电压表的量程为0-15V。只闭合开关S、S2，移动滑片P的过程中，电流表示数与滑动变阻器连入电路的阻值变化关系如图乙所示，当滑片P在某一位置时，电流表的示数为I1，电压表示数为3V；只闭合开关S、S1，滑片P移动到另一位置时，电流表示数比I1减小了0.2A，滑动变阻器连入电路的阻值是定值电阻R0阻值的 8/5倍，求∶
（1）灯泡正常工作时的电阻；
（2）电流表示数I1
（3）电源电压；
（4）只闭合开关S、S1，在保证电流表、电压表和灯泡都安全的情况下，求滑动变阻器连入电路中的阻值变化范围。
17.如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，若再闭合开关S2后，电流表的示数为0.45A，求：
（1）电源电压为多少？
（2）R2的阻值为多少？
（3）电路以最大功率工作5分钟消耗多少电能？
答案
1.3；串；0.75
2.720；0.75
3.1：1；1：4
4.1.6
5.0.2；1.4
6.3.78×105；90%
7-14C B D D B D A D
15.（1）
（2）电流表指针没有调零；小灯泡断路
（3）0.625；增大；灯丝电阻随温度升高而增大
（4）；
16.（1）灯泡正常工作时的电阻为
（2）只闭合开关S、S2， R和R0串联，电压表和R并联，由图像可知电流表的示数为I1时，滑动变阻器为6Ω，此时电压表示数为3V，则滑动变阻器两端电压为3V，所以电路中电流为
（3）只闭合开关S、S1，R和灯L串联，电流表示数比I1减小了0.2A，
此时电流为
由串联电路电压规律可知
只闭合开关S、S2， R和R0串联，由串联电路电压规律可知
代入数据解得R0=30Ω，U=18V；
（4）只闭合开关S、S1，R和灯L串联，灯泡允许通过的最大电流为， 电流表的量程为0~0.6A， 所以电路中最大电流为0.5A，电路的最小电阻为，滑动变阻器的最小值为；
电压表的量程为0-15V。当电压表示数为15V时，滑动变阻器阻值最大，由串联电路电压规律可知此时灯泡两端电压为 ，
所以电路中最小电流为
滑动变阻器阻值最大为
所以滑动变阻器连入电路中的阻值变化范围是 24~60Ω。
17.（1）解；只闭合开关S1时，电路为R1的简单电路，电流表的示数为0.3A，由欧姆定律可得电源电压为
答：电源电压为；
（2）解；若再闭合开关S2后，R1与R2并联，根据题意，由并联电路中电流的规律，R2的电流为
由欧姆定律可得R2的阻值为
答：R2的阻值为
（3）解；R1与R2并联时功率最大，所以最大功率为
所以工作5分钟消耗电能为
答：电路以最大功率工作5分钟消耗的电能为
