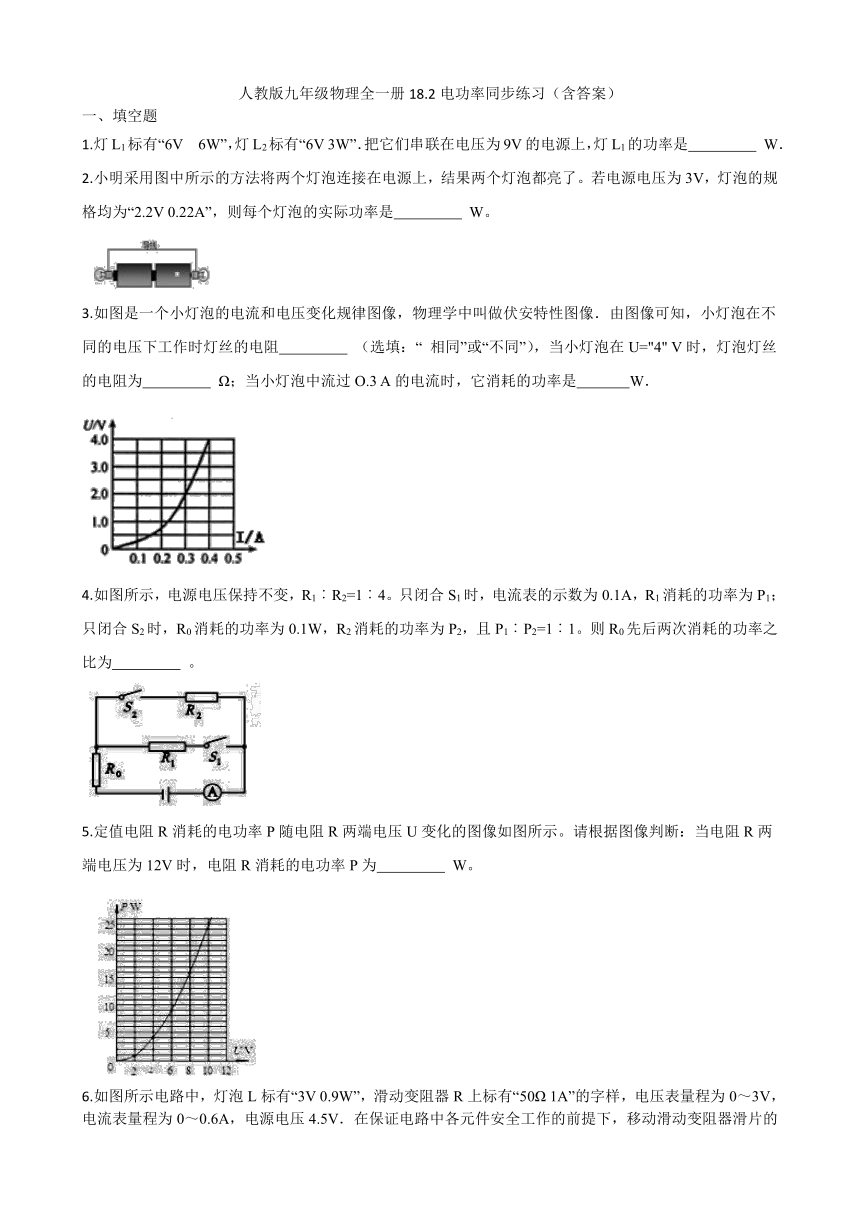

人教版九年级物理全一册18.2电功率同步练习（含答案）

人教版九年级物理全一册18.2电功率同步练习（含答案）
一、填空题
1.灯L1标有“6V　6W”，灯L2标有“6V 3W”．把它们串联在电压为9V的电源上，灯L1的功率是　 　 W．
2.小明采用图中所示的方法将两个灯泡连接在电源上，结果两个灯泡都亮了。若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的实际功率是　 　 W。
3.如图是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像．由图像可知，小灯泡在不同的电压下工作时灯丝的电阻　 　 （选填：“ 相同”或“不同”），当小灯泡在U="4" V时，灯泡灯丝的电阻为　 　 Ω；当小灯泡中流过O.3 A的电流时，它消耗的功率是　 W．
4.如图所示，电源电压保持不变，R1︰R2=1︰4。只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1︰P2=1︰1。则R0先后两次消耗的功率之比为　 　 。
5.定值电阻R消耗的电功率P随电阻R两端电压U变化的图像如图所示。请根据图像判断：当电阻R两端电压为12V时，电阻R消耗的电功率P为　 　 W。

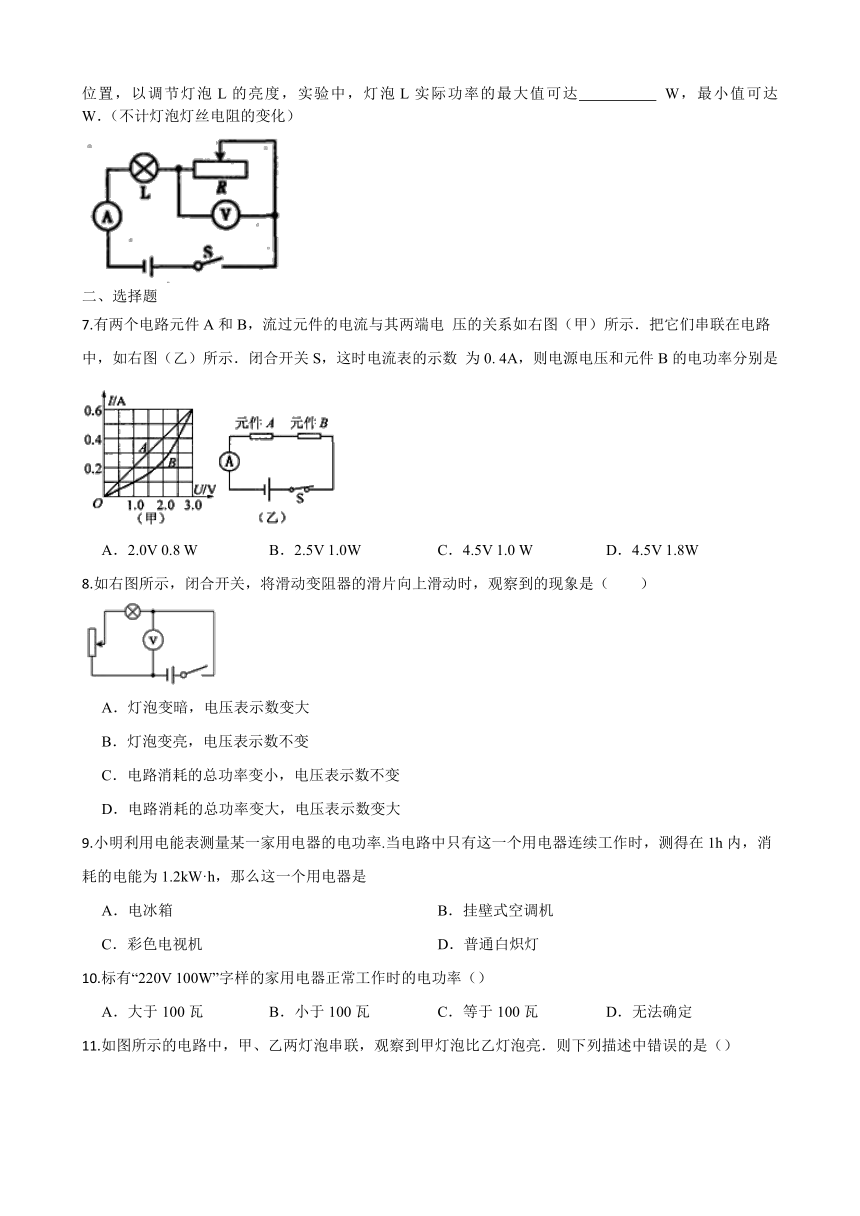

6.如图所示电路中，灯泡L标有“3V 0.9W”，滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，电流表量程为0～0.6A，电源电压4.5V．在保证电路中各元件安全工作的前提下，移动滑动变阻器滑片的位置，以调节灯泡L的亮度，实验中，灯泡L实际功率的最大值可达　 　 W，最小值可达　 　W．（不计灯泡灯丝电阻的变化）
二、选择题
7.有两个电路元件A和B，流过元件的电流与其两端电 压的关系如右图（甲）所示．把它们串联在电路中，如右图（乙）所示．闭合开关S，这时电流表的示数 为0. 4A，则电源电压和元件B的电功率分别是
A．2.0V 0.8 W B．2.5V 1.0W C．4.5V 1.0 W D．4.5V 1.8W
8.如右图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（　　）
A．灯泡变暗，电压表示数变大
B．灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D．电路消耗的总功率变大，电压表示数变大
9.小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是
A．电冰箱 B．挂壁式空调机
C．彩色电视机 D．普通白炽灯
10.标有“220V 100W”字样的家用电器正常工作时的电功率（）
A．大于100瓦 B．小于100瓦 C．等于100瓦 D．无法确定

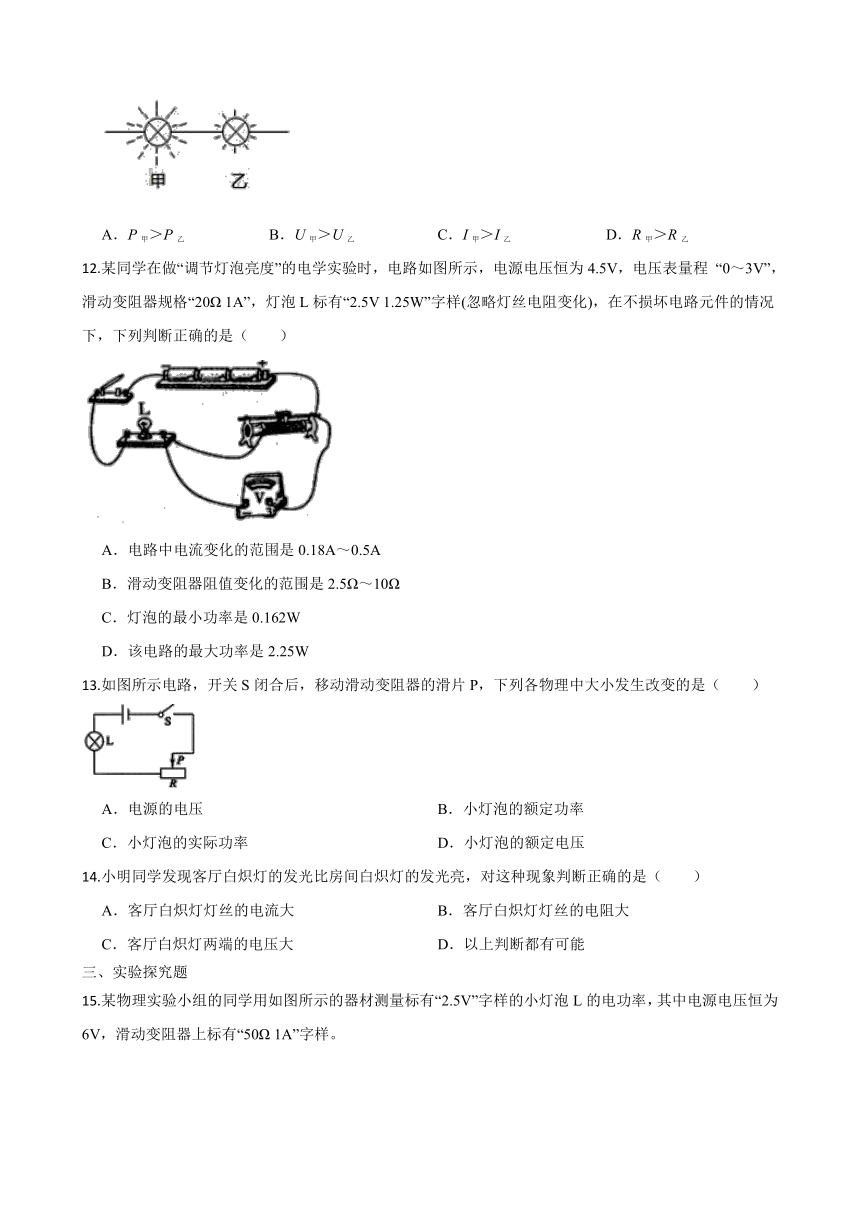

11.如图所示的电路中，甲、乙两灯泡串联，观察到甲灯泡比乙灯泡亮．则下列描述中错误的是（）
A．P甲＞P乙 B．U甲＞U乙 C．I甲＞I乙 D．R甲＞R乙
12.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程 “0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（　　）
A．电路中电流变化的范围是0.18A～0.5A
B．滑动变阻器阻值变化的范围是2.5Ω～10Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W
13.如图所示电路，开关S闭合后，移动滑动变阻器的滑片P，下列各物理中大小发生改变的是（　　）
A．电源的电压 B．小灯泡的额定功率
C．小灯泡的实际功率 D．小灯泡的额定电压
14.小明同学发现客厅白炽灯的发光比房间白炽灯的发光亮，对这种现象判断正确的是（　　）
A．客厅白炽灯灯丝的电流大 B．客厅白炽灯灯丝的电阻大
C．客厅白炽灯两端的电压大 D．以上判断都有可能
三、实验探究题
15.某物理实验小组的同学用如图所示的器材测量标有“2.5V”字样的小灯泡L的电功率，其中电源电压恒为6V，滑动变阻器上标有“50Ω 1A”字样。
（1）实验过程中，滑动变阻器可以对电路起保护作用，因此闭合开关前，滑片应移到　 　端（选填“A”或“B”）；
（2）实验小组的同学实验测得了如下数据：
U/V 0.5 1.0 1.5 2.0 2.5 3.0
I/A 0.14 0.24 0.34 0.44 0.50 0.54
由数据可知：当电压U=　 　V时，灯泡正常发光。小灯泡的额定功率约为　 　W。有同学分析数据后发现表格中通过小灯泡的电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是　 　；
（3）找到原因后，同学们用一台电阻箱替换了小灯泡。重新探究了电流与电压的关系，终于得出了“通过导体的电流值与电压值成正比”。接下来他们继续探究了“电流与电阻的关系”，他们进行了多次实验，实验数据如下表所示，其中第二次实验时电流表的示数如图所示，其电流大小为　 　A；
实验次数 U/V R/Ω I/A
1 3 5 0.6
2 10 　
3 15 0.2
分析表中数据可知：当　 　一定时，通过导体的电流跟这段导体的电阻成　 　；
（4）本实验中测量了多组数据，老师告诉同学们：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了多次测量求平均值以减小误差。你认为下列实验中多次测量的目的与本实验相同的一项是____填字母。
A．探究串联电路两端的电压和它的各部分电路的电压之间的关系
B．测量物体的长度
四、计算题
16.小明家电热水器的简化电路图如图所示，Sl是手动开关，置于热水器水箱外部。S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝，R2阻值为27.5Ω 。使用时，手动闭合开关Sl，电热水器开始工作。电热水器部分参数如表所示。求：
额定电压 220V
频率保 50Hz
温功率
加热功率 1980W
水箱容量 50L
设定温度 40℃
（1）电热水器的保温功率
（2）电热丝R1的阻值。
（3）假设将初温20℃的一满箱水加热至设定温度用了50min，电热水器的效率。（水的比热容为4.2×103J/(kg·℃)(计算结果保留一位小数）
17.如图所示的电路，R1=30Ω，R2=20Ω，开关S闭合后，电流表的示数为0.2A，求：
（1）电源电压；
（2）通过R2的电流；
（3）开关S闭合时电路的总功率。
答案
1.1.5
2.0.225
3.不同；10；0.6
4.4：1
5.36
6.0.9；0.225
7-14C C B C C D C A
15.（1）A （2）2.5；1.25；小灯泡的灯丝电阻随温度变化而变化 （3）0.3；电压；反比 （4）A
16.（1）S1，S2都闭合时，R1，R2并联，电路总电阻最小，由 可知 S1，S2都闭合时热水器功率最大，是加热功率。
S1闭合，S2断开，只有R1在电路中，电路总电阻最大，由 可知 S1闭合，S2断开时热水器功率最小，是保温功率。所以 ；
热水器的保温功率为 ；
（2）电热丝R1的阻值为 ；
（3）水箱中水的质量为 ；
初温20℃的一满箱水加热至设定温度水吸收的热量为 ；
电热水器消耗的电能为 ；
热水器的效率为 。
17.（1）解：如图所示，开关闭合后R1与R2并联，电源电压为
答：电源电为6V；
（2）解：根据欧姆定律可知通过R2的电流为
答：通过R2的电流为0.3A；
（3）解：电路的总电流为
开关S闭合时电路的总功率为
答：开关S闭合时电路的总功率为3W。
