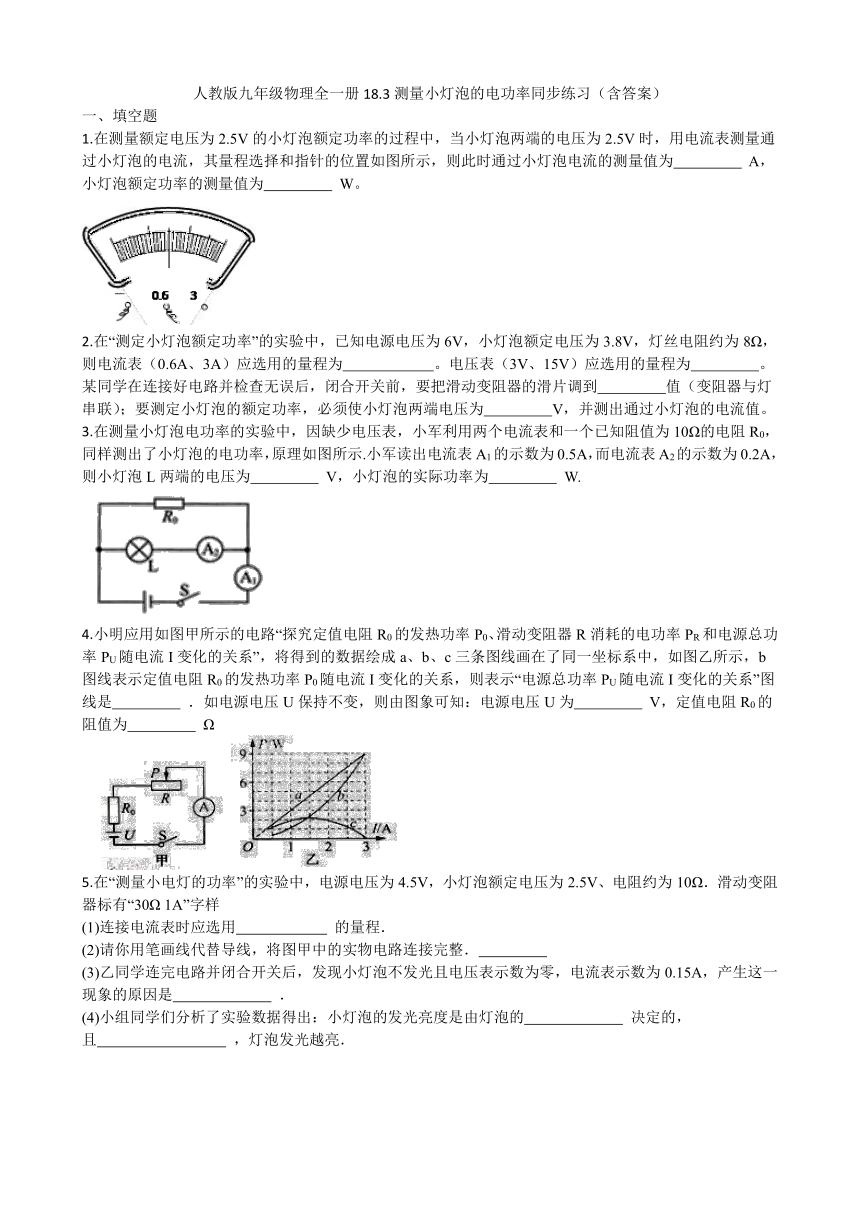

人教版九年级物理全一册18.3测量小灯泡的电功率同步练习（含答案）

人教版九年级物理全一册18.3测量小灯泡的电功率同步练习（含答案）
一、填空题
1.在测量额定电压为2.5V的小灯泡额定功率的过程中，当小灯泡两端的电压为2.5V时，用电流表测量通过小灯泡的电流，其量程选择和指针的位置如图所示，则此时通过小灯泡电流的测量值为　 　 A，小灯泡额定功率的测量值为　 　 W。
2.在“测定小灯泡额定功率”的实验中，已知电源电压为6V，小灯泡额定电压为3.8V，灯丝电阻约为8Ω，则电流表（0.6A、3A）应选用的量程为　 　。电压表（3V、15V）应选用的量程为　 　。某同学在连接好电路并检查无误后，闭合开关前，要把滑动变阻器的滑片调到　 　值（变阻器与灯串联）；要测定小灯泡的额定功率，必须使小灯泡两端电压为　 　V，并测出通过小灯泡的电流值。
3.在测量小灯泡电功率的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10Ω的电阻R0，同样测出了小灯泡的电功率，原理如图所示.小军读出电流表A1的示数为0.5A，而电流表A2的示数为0.2A，则小灯泡L两端的电压为　 　 V，小灯泡的实际功率为　 　 W.
4.小明应用如图甲所示的电路“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”，将得到的数据绘成a、b、c三条图线画在了同一坐标系中，如图乙所示，b图线表示定值电阻R0的发热功率P0随电流I变化的关系，则表示“电源总功率PU随电流I变化的关系”图线是　 　 ．如电源电压U保持不变，则由图象可知：电源电压U为　 　 V，定值电阻R0的阻值为　 　 Ω
5.在“测量小电灯的功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样
(1)连接电流表时应选用　 　 的量程．
(2)请你用笔画线代替导线，将图甲中的实物电路连接完整．　 　
(3)乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是　 　 ．
(4)小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的　 　 决定的，且　 　 ，灯泡发光越亮．

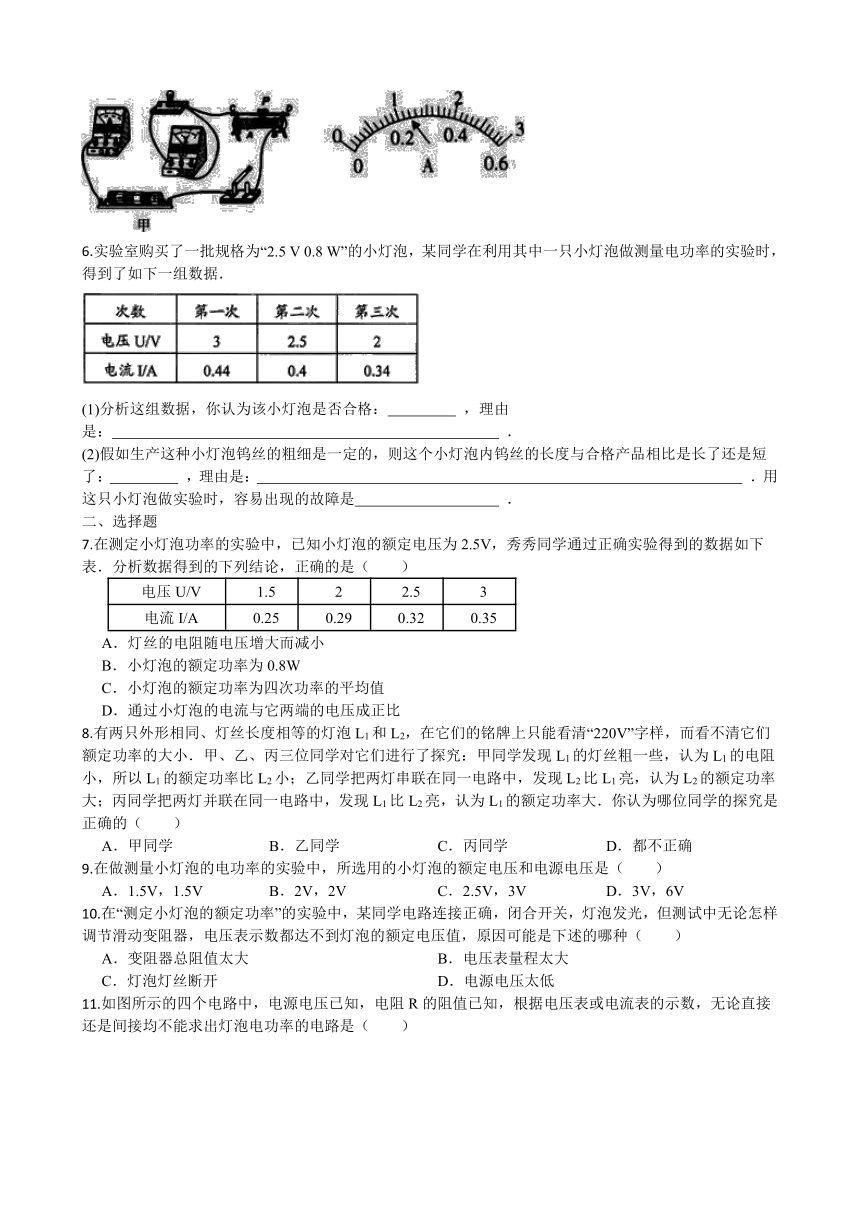

6.实验室购买了一批规格为“2.5 V 0.8 W”的小灯泡，某同学在利用其中一只小灯泡做测量电功率的实验时，得到了如下一组数据．
(1)分析这组数据，你认为该小灯泡是否合格：　 　 ，理由是：　 　 ．
(2)假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是长了还是短了：　 　 ，理由是：　 　 ．用这只小灯泡做实验时，容易出现的故障是　 　 ．
二、选择题
7.在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（　　）
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A．灯丝的电阻随电压增大而减小
B．小灯泡的额定功率为0.8W
C．小灯泡的额定功率为四次功率的平均值
D．通过小灯泡的电流与它两端的电压成正比
8.有两只外形相同、灯丝长度相等的灯泡L1和L2，在它们的铭牌上只能看清“220V”字样，而看不清它们额定功率的大小．甲、乙、丙三位同学对它们进行了探究：甲同学发现L1的灯丝粗一些，认为L1的电阻小，所以L1的额定功率比L2小；乙同学把两灯串联在同一电路中，发现L2比L1亮，认为L2的额定功率大；丙同学把两灯并联在同一电路中，发现L1比L2亮，认为L1的额定功率大．你认为哪位同学的探究是正确的（　　）
A．甲同学 B．乙同学 C．丙同学 D．都不正确
9.在做测量小灯泡的电功率的实验中，所选用的小灯泡的额定电压和电源电压是（　　）
A．1.5V，1.5V B．2V，2V C．2.5V，3V D．3V，6V
10.在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（　　）
A．变阻器总阻值太大 B．电压表量程太大
C．灯泡灯丝断开 D．电源电压太低
11.如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电路是（　　）
A．B．C．D．
12.某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误的是（）
A．灯泡的额定功率为1 W
B．灯泡正常发光时的电阻为9Ω
C．灯泡的实际功率为0.64W
D．此时灯泡和滑动变阻器的阻值之比为8：7
13.如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（　　）
A．电压表选“0-15V”，电流表选“0-3A”
B．电压表选“0-15V”，电流表选“0-0.6A”
C．电压表选“0-3V”，电流表选“0-3A”
D．电压表选“0-3V”，电流表选“0-0.6A”
三、实验探究题
14.同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6 V，灯泡的额定电压U0="3.8" V，额定功率在1~1.5 W的范围内．
按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整．
（1）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将　 　（选填“变大”、“变小”或“不变”）；同时观察到小灯泡的亮度将变　 　（选填“亮”或“暗”）．
（2）另一组的小张同学在实验过程中发现电流表、电压表示数如图丙所示，此时电流表的示数是　 　A，电压表的示数是　 　V；经分析造成这种现象的原因是　 　．
（3）小张同学重新调整电路连接后，继续探究小灯泡在额定功率时的亮度，但发现无法准确读出额定电压，他用（3）小问中所测数据先算出灯泡的电阻RL，再根据P0=计算灯泡的额定功率．按此方法算出灯的额定功率比真实值偏　 　（选填“大”或“小”），原因是　 　．
四、计算题
15.如图所示为某用电器的内部简化电路，R1和R2为定值电阻， 。现将该用电器接入电压为220V的电路，当S1断开、S2接b时用电器消耗的电功率为220W。求：
（1）只闭合S1时，流过R1的电流；
（2）电阻R2的阻值；
（3）该用电器的最大电功率。
16.如图所示，电源电压恒定，R0是定值电阻，小灯泡L标有“6V 3W”，滑动变阻器R1的最大阻值为20Ω。三个开关均闭合时，小灯泡恰好正常发光，电流表示数为1.5A。
（1）求小灯泡的额定电流；
（2）求电阻R0的阻值；
（3）闭合S，断开S1和S2，移动变阻器的滑片P，求电路总功率的最小值和最大值。
答案
1.0.3；0.75
2.0～0.6A；0～15V；最大；3.8
3.3；0.6
4.a 、；3 V；1Ω
5.0—0.6A；；灯泡短路；实际功率；实际功率越大
6.不合格；在额定电压下，灯的实际功率（或大于）额定功率；；短了；电压一定时，由可知电功率越大；小灯泡容易烧毁
7-13 B C C D A C D
14.（1）变大；亮
（2）0.2；10；电压表选错量程
（3）大；灯丝电阻随温度升高会增大
15.（1）解：只闭合S1时，流过R1的电流为
答：只闭合S1时，流过R1的电流是1.25A；
（2）解：当S1断开，S2接b时，R1和R2串联，由公式P=UI得电路总电流R1的电功率为
R2的阻值为
答：电阻R2的阻值是44Ω；
（3）解：当S1闭合，S2接a时，R1和R2并联，该用电器功率最大。R1和R2的电功率分别为
该用电器最大电功率为
答：该用电器的最大电功率为1375W。
16.（1）解： 根据P=UI可知小灯泡的额定电流
答：小灯泡的额定电流为0.5A；
（2）解：三个开关均闭合时，灯泡和定值电阻并联，小灯泡恰好正常发光，根据并联电路的电压特点可知电源电压U=UL=6V
电流表示数为1.5A，根据并联电路的电流特点可知通过定值电阻的电流I0=I-IL=1.5A-0.5A=1A
根据欧姆定律可知电阻R0的阻值
答：电阻R0的阻值为6Ω
（3）解：闭合S，断开S1和S2，定值电阻和滑动变阻器串联，滑动变阻器接入电路的阻值最大时，总电阻最大，电源电压不变，根据可知电路的总功率最小；滑动变阻器R接入电路的阻值为0N时，总电阻最小，电源电压不变，根据可知电路的总功率最大。电路总功率的最小值
电路总功率的最大值
答：电路总功率的最小值和最大值分别为1.4W、6W。
