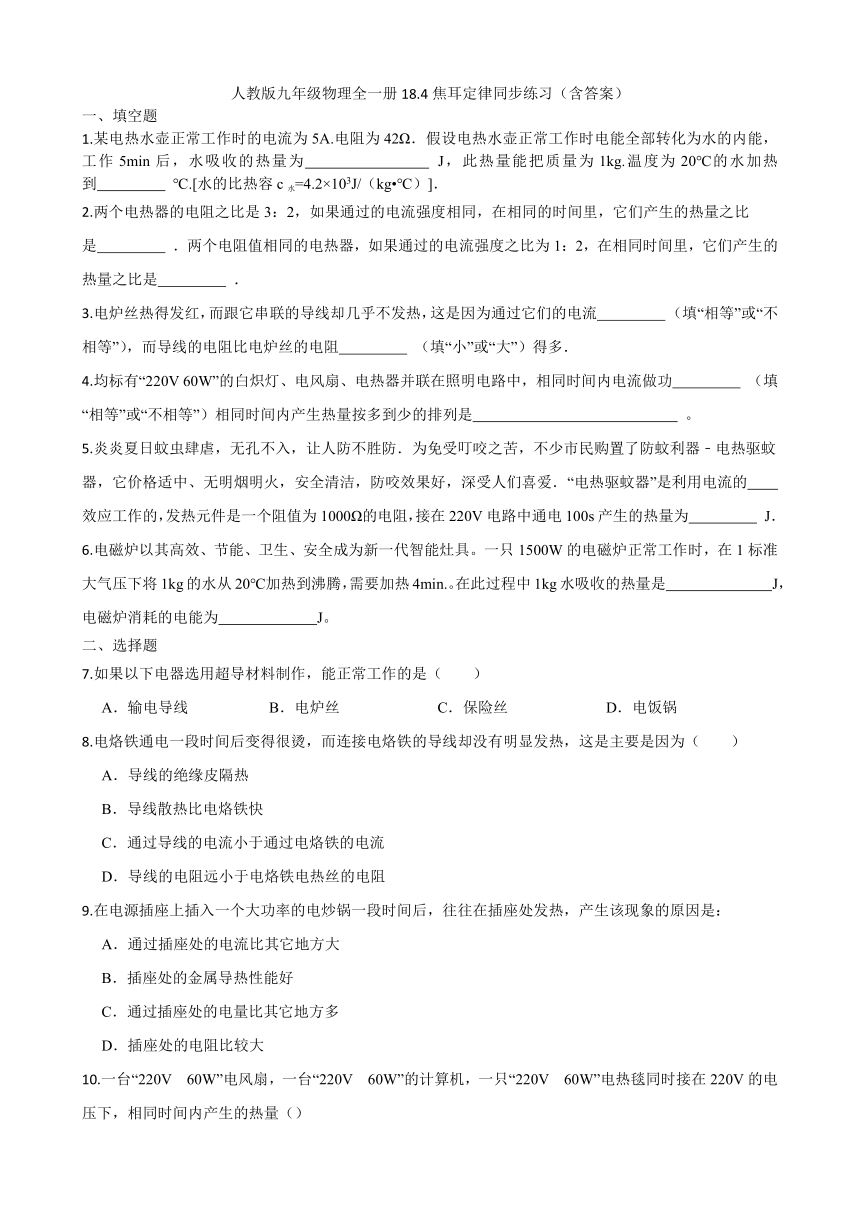

人教版九年级物理全一册18.4焦耳定律同步练习（含答案）

人教版九年级物理全一册18.4焦耳定律同步练习（含答案）
一、填空题
1.某电热水壶正常工作时的电流为5A.电阻为42Ω．假设电热水壶正常工作时电能全部转化为水的内能，工作5min后，水吸收的热量为　 　 J，此热量能把质量为1kg.温度为20℃的水加热到　 　 ℃.[水的比热容c水=4.2×103J/（kg ℃）]．
2.两个电热器的电阻之比是3：2，如果通过的电流强度相同，在相同的时间里，它们产生的热量之比是　 　 ．两个电阻值相同的电热器，如果通过的电流强度之比为1：2，在相同时间里，它们产生的热量之比是　 　 ．
3.电炉丝热得发红，而跟它串联的导线却几乎不发热，这是因为通过它们的电流　 　 （填“相等”或“不相等”），而导线的电阻比电炉丝的电阻　 　 （填“小”或“大”）得多．
4.均标有“220V 60W”的白炽灯、电风扇、电热器并联在照明电路中，相同时间内电流做功　 　 （填“相等”或“不相等”）相同时间内产生热量按多到少的排列是　 　 。
5.炎炎夏日蚊虫肆虐，无孔不入，让人防不胜防．为免受叮咬之苦，不少市民购置了防蚊利器﹣电热驱蚊器，它价格适中、无明烟明火，安全清洁，防咬效果好，深受人们喜爱．“电热驱蚊器”是利用电流的　 　效应工作的，发热元件是一个阻值为1000Ω的电阻，接在220V电路中通电100s产生的热量为　 　 J．
6.电磁炉以其高效、节能、卫生、安全成为新一代智能灶具。一只1500W的电磁炉正常工作时，在1标准大气压下将1kg的水从20℃加热到沸腾，需要加热4min.。在此过程中1kg水吸收的热量是　 　J，电磁炉消耗的电能为　 　J。
二、选择题
7.如果以下电器选用超导材料制作，能正常工作的是（　　）
A．输电导线 B．电炉丝 C．保险丝 D．电饭锅
8.电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（　　）
A．导线的绝缘皮隔热
B．导线散热比电烙铁快
C．通过导线的电流小于通过电烙铁的电流
D．导线的电阻远小于电烙铁电热丝的电阻
9.在电源插座上插入一个大功率的电炒锅一段时间后，往往在插座处发热，产生该现象的原因是：
A．通过插座处的电流比其它地方大
B．插座处的金属导热性能好
C．通过插座处的电量比其它地方多
D．插座处的电阻比较大

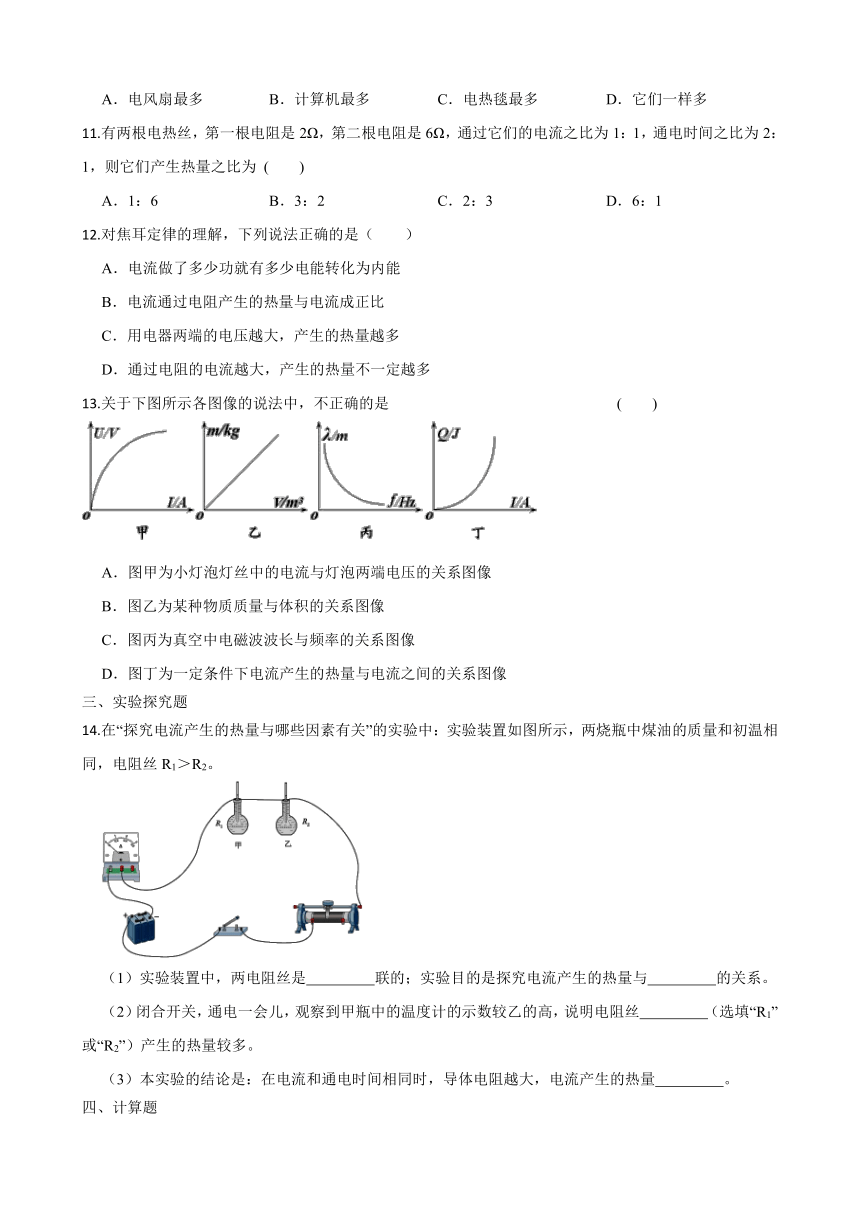

10.一台“220V 60W”电风扇，一台“220V 60W”的计算机，一只“220V 60W”电热毯同时接在220V的电压下，相同时间内产生的热量（）
A．电风扇最多 B．计算机最多 C．电热毯最多 D．它们一样多
11.有两根电热丝，第一根电阻是2Ω，第二根电阻是6Ω，通过它们的电流之比为1：1，通电时间之比为2：1，则它们产生热量之比为 (　　)
A．1：6 B．3：2 C．2：3 D．6：1
12.对焦耳定律的理解，下列说法正确的是（　　）
A．电流做了多少功就有多少电能转化为内能
B．电流通过电阻产生的热量与电流成正比
C．用电器两端的电压越大，产生的热量越多
D．通过电阻的电流越大，产生的热量不一定越多
13.关于下图所示各图像的说法中，不正确的是 (　　)
A．图甲为小灯泡灯丝中的电流与灯泡两端电压的关系图像
B．图乙为某种物质质量与体积的关系图像
C．图丙为真空中电磁波波长与频率的关系图像
D．图丁为一定条件下电流产生的热量与电流之间的关系图像
三、实验探究题
14.在“探究电流产生的热量与哪些因素有关”的实验中：实验装置如图所示，两烧瓶中煤油的质量和初温相同，电阻丝R1＞R2。
（1）实验装置中，两电阻丝是　 　联的；实验目的是探究电流产生的热量与　 　的关系。
（2）闭合开关，通电一会儿，观察到甲瓶中的温度计的示数较乙的高，说明电阻丝　 　（选填“R1”或“R2”）产生的热量较多。
（3）本实验的结论是：在电流和通电时间相同时，导体电阻越大，电流产生的热量　 　。
四、计算题
15.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能。图甲所示为某型号电饭锅的简化电路图。 是一个磁钢式开关，可以实现通断电自动控制， 和 均为加热电阻。把电饭锅接入220V的家庭电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示。求：
（1）在答题卡的指定位置画出电饭锅加热时，保温时的等效电路图；
（2）电阻 的阻值；
（3）电饭锅在20~30min内产生的热量。
16.学校教学楼有一个额定电压为220V电热水器，图是其简化了的工作电路图。已知电阻R1＝22Ω，R2＝220Ω，电源电压保持220V不变，利用开关S1、S2闭合与断开，可实现电热水器的加热和保温功能。求：
（1）开关S1闭合、S2断开，电热水器处在保温状态还是加热状态；
（2）电热水器处于保温状态时的功率；
（3）电热水器处于加热状态时，经过5min电流产生的热量。
答案
1.3.15×105；95
2.3：2；1：4
3.相等；小
4.相等；电热器、白炽灯、电风扇
5.热；4840
6.3.36×105；3.6×105
7-13A D D C C D A
14.（1）串；电阻 （2）R1 （3）多
15.（1）解：根据 可知，此电路电阻越小功率越大，此题中闭合开关S1并联电路比断开开关S1简单电路电阻小，所以加热电路图为
保温电路图为
（2）解：保温时为R1的简单电路，由图可知，保温电流为1A，所以R1的电阻为
答：电阻 的阻值220Ω；
（3）解：电饭锅在20~30min内产生的热量
答：电饭锅在20~30min内产生的热量1.32×105J。
16.（1）开关S1、S2闭合时，电路时R1的简单电路，开关S1闭合、S2断开时， R1、R2串联，此时的电阻比简单电路时电阻大，由P=可知，电热水器处在保温状态；
答：开关S1闭合、S2断开，电热水器处在保温状态；
（2）开关S1闭合、S2断开时， R1、R2串联，电热水器处在保温状态，此时的电功率为：P保温=；
答：电热水器处于保温状态时的功率 为200W；
（3）开关S1、S2闭合时，电路时R1的简单电路，处在加热状态，
经过5min电流产生的热量为： ；
答：电热水器处于加热状态时，经过5min电流产生的热量为6.6×105J.
