一、填空题
1．我国家庭电路中，电视机正常工作的电压　 　 V．冬季家里的空调开的越多，电路主干路中的总电流　 　 （ “越大”、“不变”或“越小”），容易发生火灾．
2．家庭电路中，电能表是用来测量电路消耗　 　 的仪表，熔断器是在电路超负荷运行或发生　 　 （短路/断路）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则他家3月份消耗的电能为　 　 kW h．
3．小明在课外活动中设计了如图所示电路，其中L1和L2分别为“220V15W”和“220V40W”的白炽灯泡，为了使L1、L2都发光，且L1比L2亮，你认为应闭合的开关为　 　 。当再将开关　 　 闭合时，保险丝会被熔断。
4．现代社会离不开电，家庭用电中：用　 　 辨别零线和火线；用　 　 记录电路消耗的电能；长期不用的家电设备每隔一段时间后需要通电一次，这是　 　 电热（选填“利用”或“防止”）；为了防止电路中电流过大引起导线过热，电路中要安装　 　 ．
5．如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是 　 　

6．如图所示是甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，电流表的指针都指在零刻度处．当闭合开关后，发现电流表的指针摆动出现了如图甲、乙、丙所示的三种情况．请将电流表在使用时出现的问题写在横线上
（1）甲同学的问题： 　 　．
（2）乙同学的问题： 　 　．
（3）丙同学的问题： 　 　．

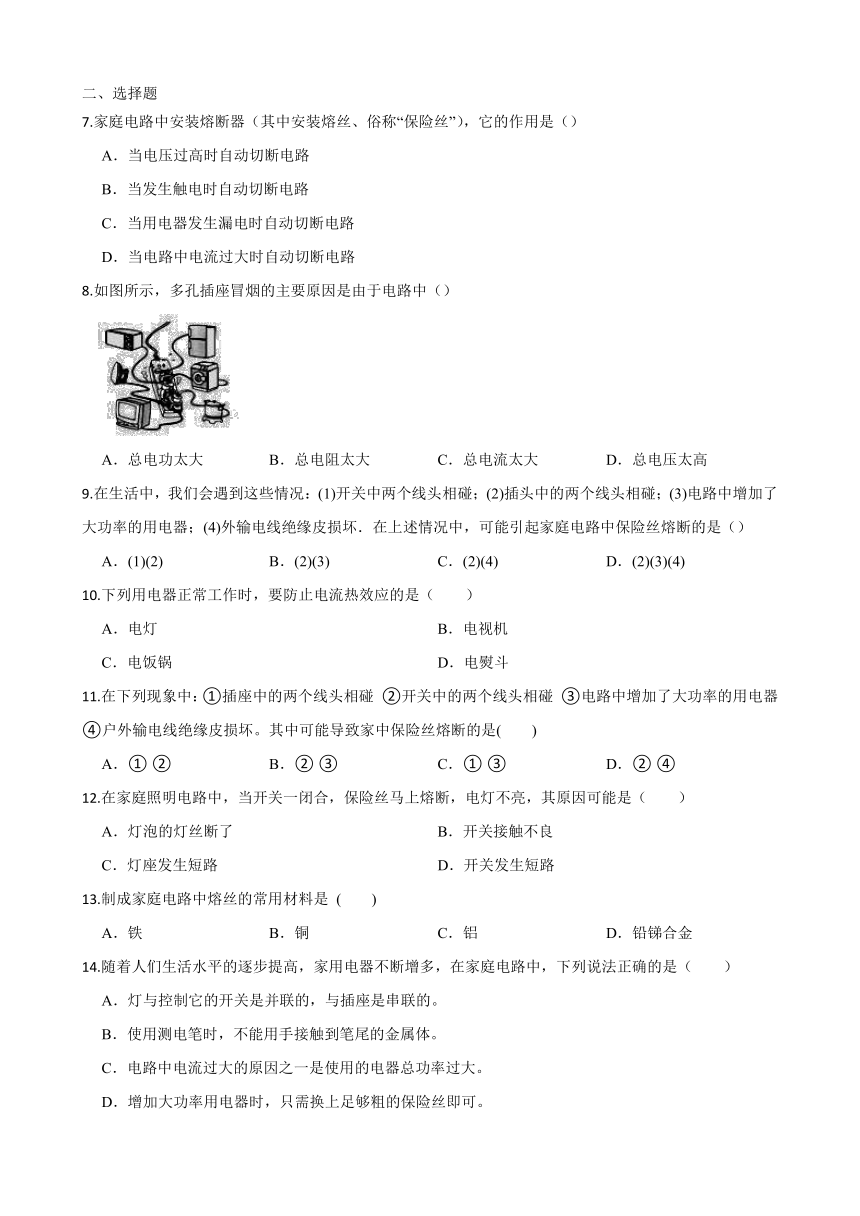

二、选择题
7.家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（）
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
8.如图所示，多孔插座冒烟的主要原因是由于电路中（）
A．总电功太大 B．总电阻太大 C．总电流太大 D．总电压太高
9.在生活中，我们会遇到这些情况：(1)开关中两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中保险丝熔断的是（）
A．(1)(2) B．(2)(3)　 C．(2)(4) 　 D．(2)(3)(4)
10.下列用电器正常工作时，要防止电流热效应的是（　　）　　　　　　　　　　　　
A．电灯　　　 B．电视机　　　
C．电饭锅　　　 D．电熨斗
11.在下列现象中：①插座中的两个线头相碰 ②开关中的两个线头相碰 ③电路中增加了大功率的用电器 ④户外输电线绝缘皮损坏。其中可能导致家中保险丝熔断的是(　　)
A．① ② B．② ③ C．① ③ D．② ④
12.在家庭照明电路中，当开关一闭合，保险丝马上熔断，电灯不亮，其原因可能是（　　）
A．灯泡的灯丝断了 B．开关接触不良
C．灯座发生短路 D．开关发生短路
13.制成家庭电路中熔丝的常用材料是 (　　)
A．铁 B．铜 C．铝 D．铅锑合金
14.随着人们生活水平的逐步提高，家用电器不断增多，在家庭电路中，下列说法正确的是（　　）
A．灯与控制它的开关是并联的，与插座是串联的。
B．使用测电笔时，不能用手接触到笔尾的金属体。
C．电路中电流过大的原因之一是使用的电器总功率过大。
D．增加大功率用电器时，只需换上足够粗的保险丝即可。
15.（双选）如图是我国家庭电路的一部分，下列说法中正确的是（　　）
A．FD两点间的电压为220V
B．若熔丝熔断了是因为家庭电路中的用电器过多
C．若导线EH间断路，仍然可以安全使用三孔插座
D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则说明BC之间断路
16.（双选）某家庭电路的部分电路如图，其中甲、乙两处分别装用电器或开关。对此电路，下列说法中正确的（　　）
A．火线上的保险丝应该改装到零线上
B．甲处应装开关，乙处应装用电器
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
三、综合题
17.（1）在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是　 　线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与　 　连接起来；熔丝被熔断的一个原因是电路中用电器总功力过大，而另一个原因是电路发生了　 　．
（2）如图所示电能表，表盘上标有“600revs/（kW h）”的字样，将此电能表接入家庭电路中，关闭其它用电器，让空调机单独工作6min，电能表的转盘转过60转，则该空调机在上述时间内消耗的电能是　 　kW h，功率是　 　W．
答案
1.220；越大
2.电能；短路；40.1
3.S2；；S2；S3
4.测电笔；电能表；利用；熔断器
5.短路；用电器总功率过大
6.电流表正负接线柱接反了；电流表选择量程过大；电流表选择量程过小
7-14 D C B B C C D C 15.A,D 16.B,C
17.（1）火；大地；短路 （2）0.1；1000
