一 、单选题（本大题共9小题，共65分）

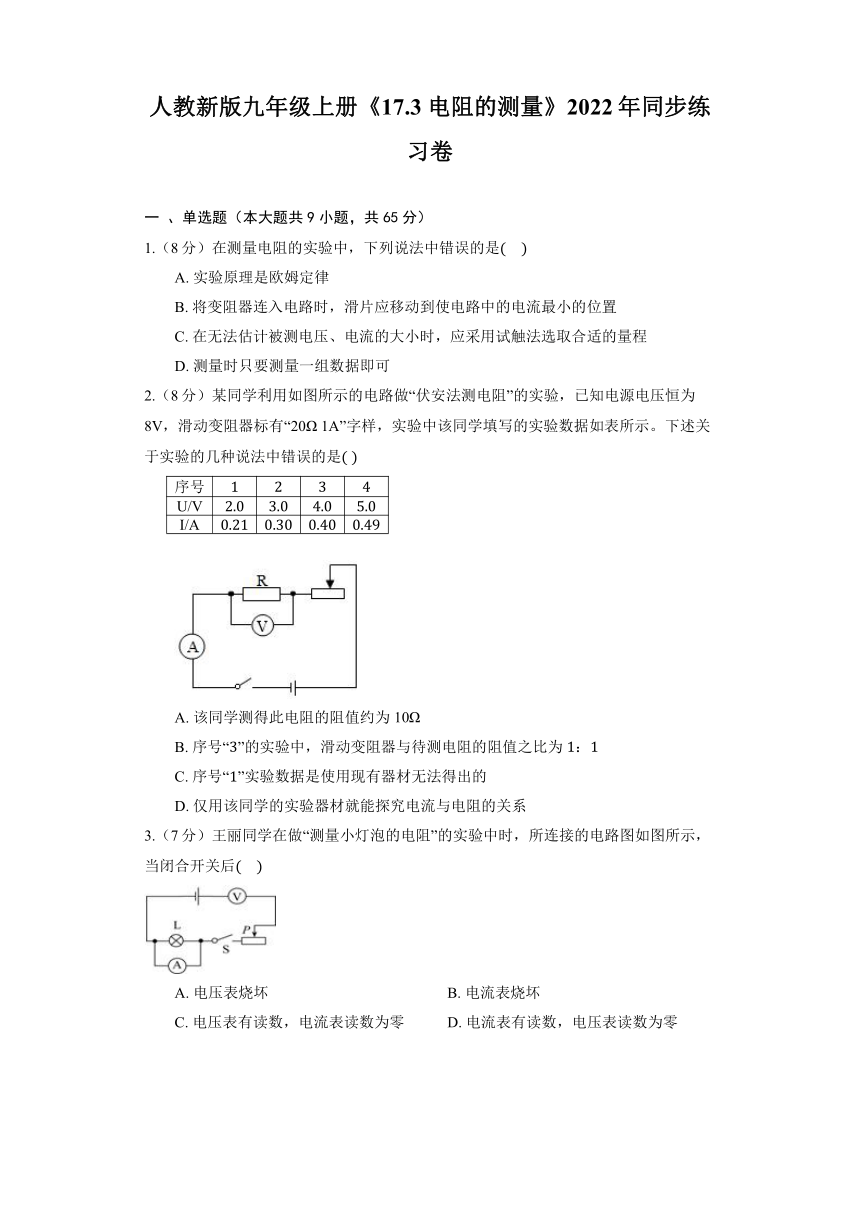

1.（8分）在测量电阻的实验中，下列说法中错误的是
A. 实验原理是欧姆定律
B. 将变阻器连入电路时，滑片应移动到使电路中的电流最小的位置
C. 在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程
D. 测量时只要测量一组数据即可
2.（8分）某同学利用如图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为，滑动变阻器标有“”字样，实验中该同学填写的实验数据如表所示。下述关于实验的几种说法中错误的是
序号
A. 该同学测得此电阻的阻值约为
B. 序号“”的实验中，滑动变阻器与待测电阻的阻值之比为：
C. 序号“”实验数据是使用现有器材无法得出的
D. 仅用该同学的实验器材就能探究电流与电阻的关系
3.（7分）王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后
A. 电压表烧坏 B. 电流表烧坏
C. 电压表有读数，电流表读数为零 D. 电流表有读数，电压表读数为零

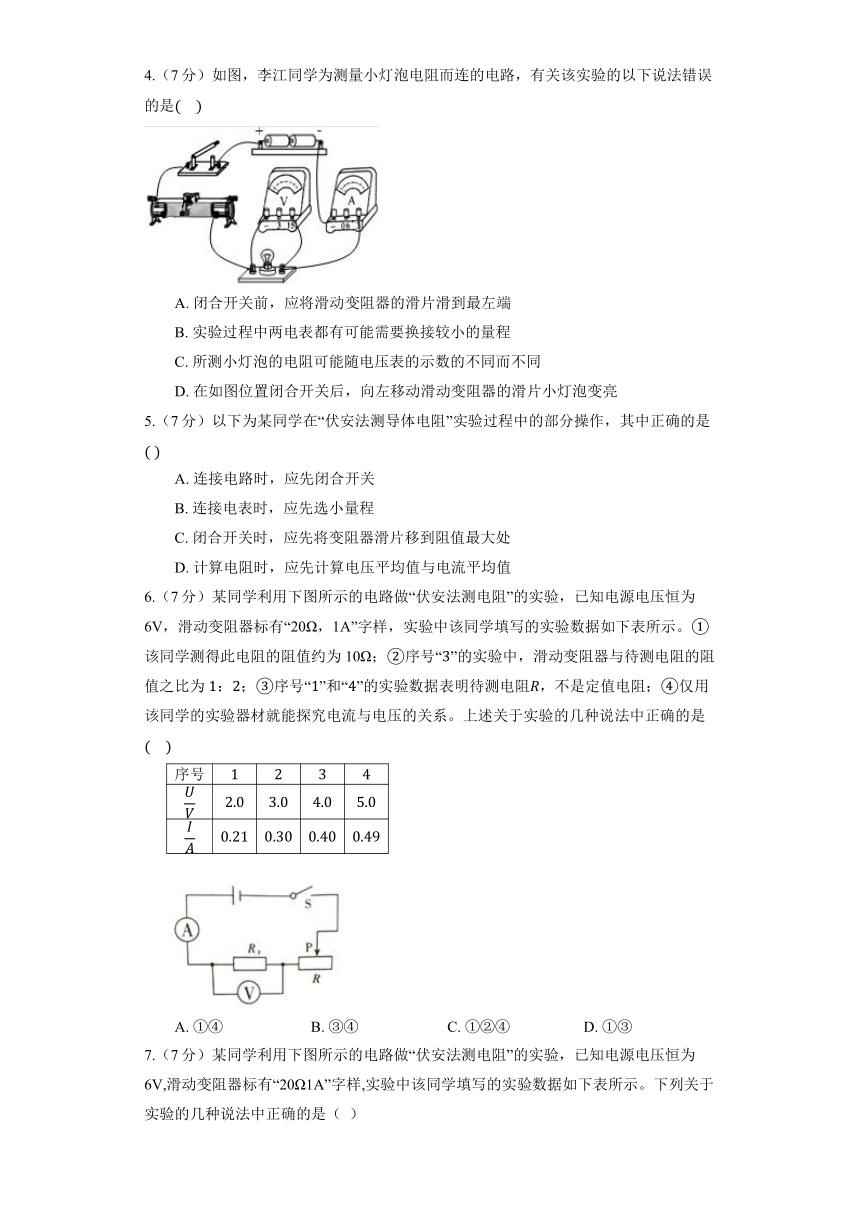

4.（7分）如图，李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是
A. 闭合开关前，应将滑动变阻器的滑片滑到最左端
B. 实验过程中两电表都有可能需要换接较小的量程
C. 所测小灯泡的电阻可能随电压表的示数的不同而不同
D. 在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮
5.（7分）以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是
A. 连接电路时，应先闭合开关
B. 连接电表时，应先选小量程
C. 闭合开关时，应先将变阻器滑片移到阻值最大处
D. 计算电阻时，应先计算电压平均值与电流平均值
6.（7分）某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为，滑动变阻器标有“，”字样，实验中该同学填写的实验数据如下表所示。该同学测得此电阻的阻值约为；序号“”的实验中，滑动变阻器与待测电阻的阻值之比为：；序号“”和“”的实验数据表明待测电阻，不是定值电阻；仅用该同学的实验器材就能探究电流与电压的关系。上述关于实验的几种说法中正确的是
序号
A. B. C. D.

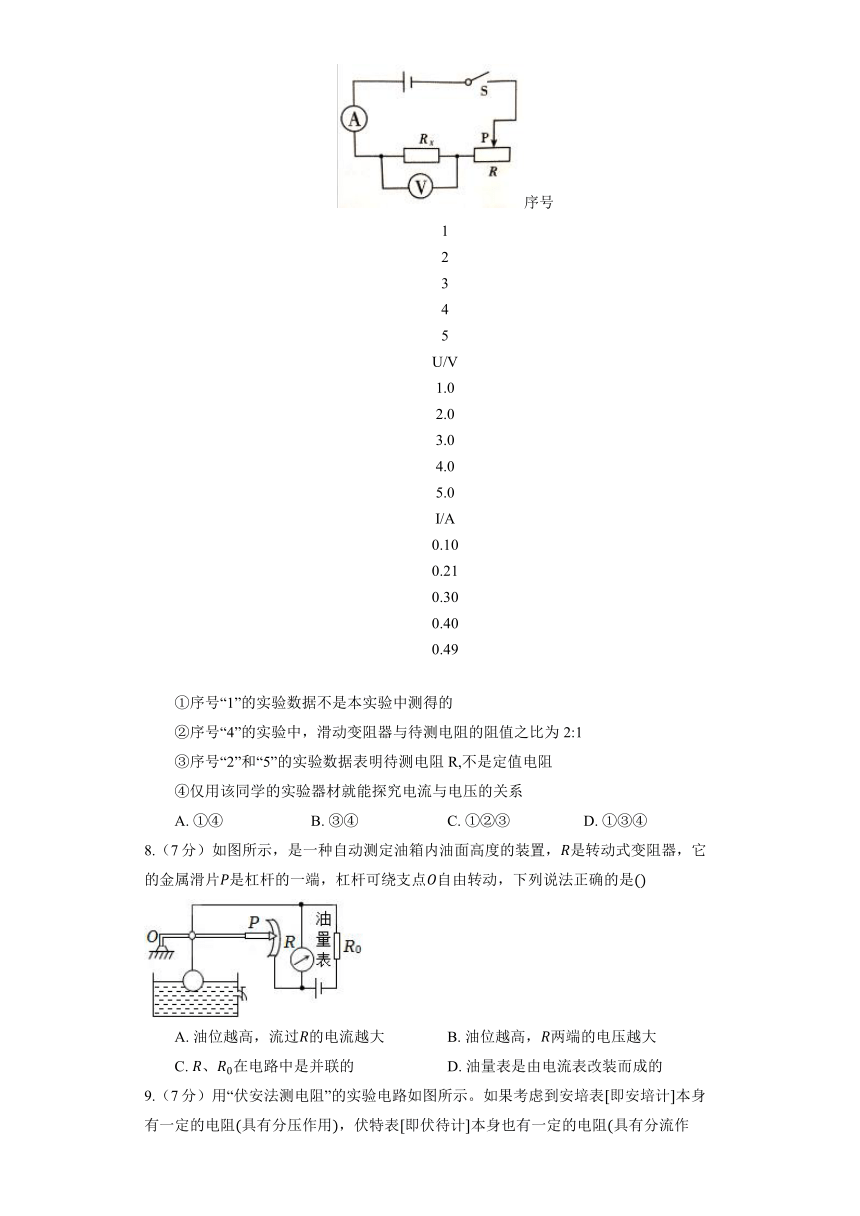

7.（7分）某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V,滑动变阻器标有“20Ω1A”字样,实验中该同学填写的实验数据如下表所示。下列关于实验的几种说法中正确的是（ ）
序号
1
2
3
4
5
U/V
1.0
2.0
3.0
4.0
5.0
I/A
0.10
0.21
0.30
0.40
0.49
①序号“1”的实验数据不是本实验中测得的
②序号“4”的实验中，滑动变阻器与待测电阻的阻值之比为2:1
③序号“2”和“5”的实验数据表明待测电阻R,不是定值电阻
④仅用该同学的实验器材就能探究电流与电压的关系
A. ①④ B. ③④ C. ①②③ D. ①③④
8.（7分）如图所示，是一种自动测定油箱内油面高度的装置，是转动式变阻器，它的金属滑片是杠杆的一端，杠杆可绕支点自由转动，下列说法正确的是
A. 油位越高，流过的电流越大 B. 油位越高，两端的电压越大
C. 、在电路中是并联的 D. 油量表是由电流表改装而成的

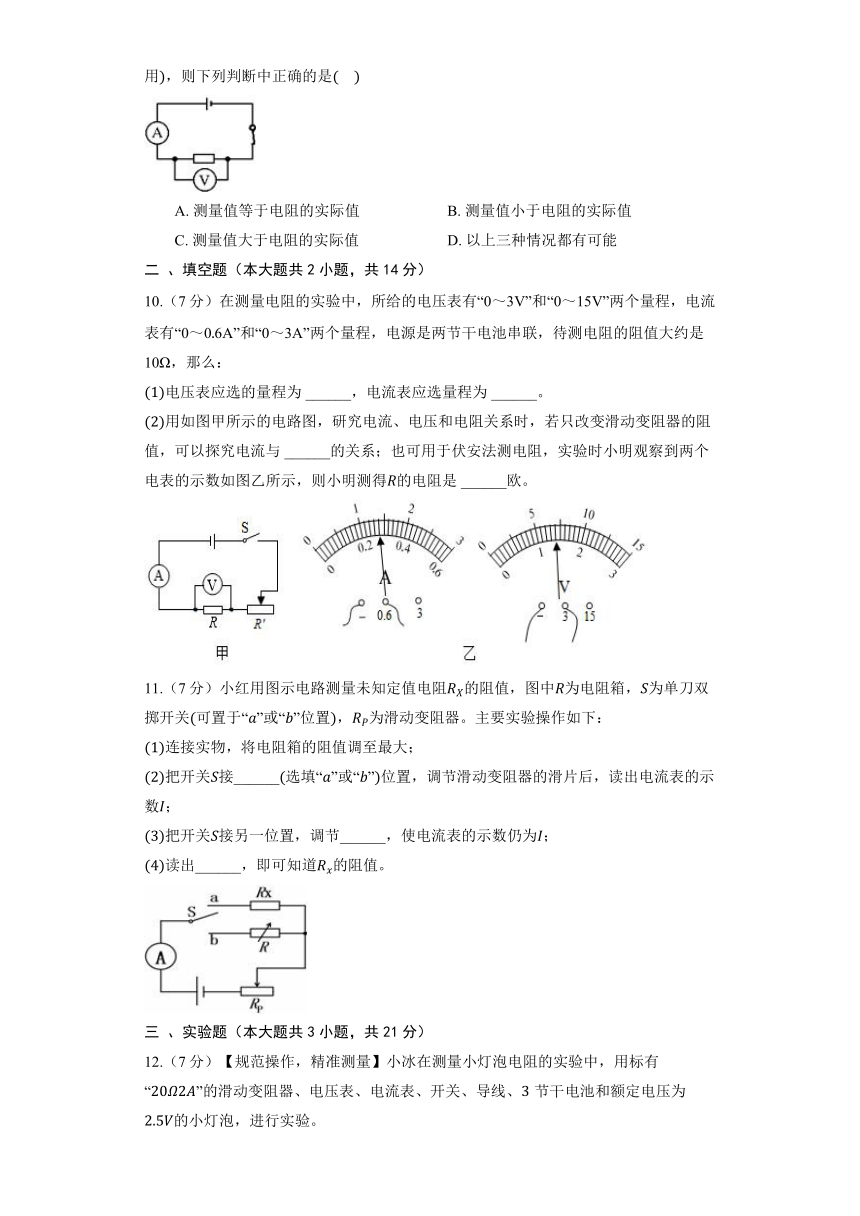

9.（7分）用“伏安法测电阻”的实验电路如图所示。如果考虑到安培表即安培计本身有一定的电阻具有分压作用，伏特表即伏待计本身也有一定的电阻具有分流作用，则下列判断中正确的是
A. 测量值等于电阻的实际值 B. 测量值小于电阻的实际值
C. 测量值大于电阻的实际值 D. 以上三种情况都有可能
二 、填空题（本大题共2小题，共14分）
10.（7分）在测量电阻的实验中，所给的电压表有“”和“”两个量程，电流表有“”和“”两个量程，电源是两节干电池串联，待测电阻的阻值大约是，那么：
电压表应选的量程为 ______，电流表应选量程为 ______。
用如图甲所示的电路图，研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与 ______的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如图乙所示，则小明测得的电阻是 ______欧。
11.（7分）小红用图示电路测量未知定值电阻的阻值，图中为电阻箱，为单刀双掷开关可置于“”或“”位置，为滑动变阻器。主要实验操作如下：
连接实物，将电阻箱的阻值调至最大；
把开关接______选填“”或“”位置，调节滑动变阻器的滑片后，读出电流表的示数；
把开关接另一位置，调节______，使电流表的示数仍为；
读出______，即可知道的阻值。
三 、实验题（本大题共3小题，共21分）

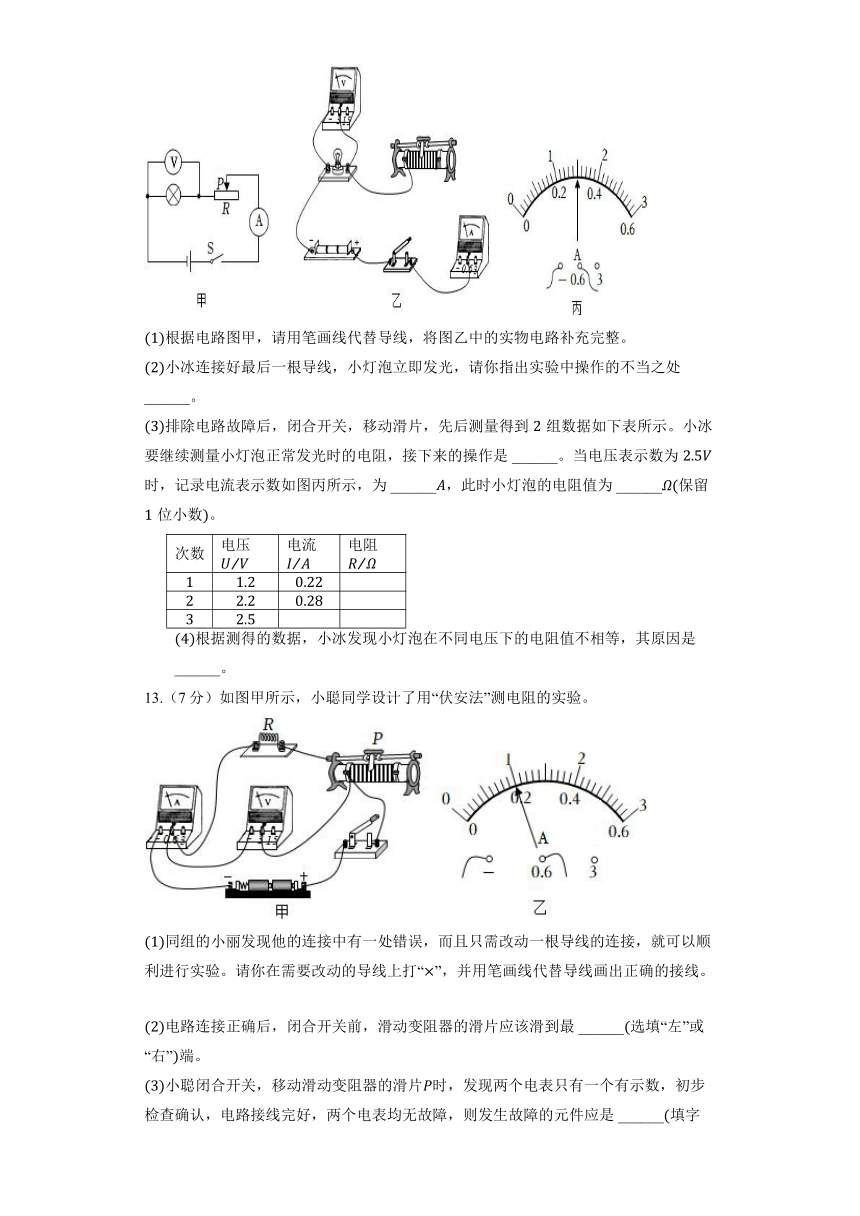

12.（7分）【规范操作，精准测量】小冰在测量小灯泡电阻的实验中，用标有“”的滑动变阻器、电压表、电流表、开关、导线、节干电池和额定电压为的小灯泡，进行实验。

根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整。
小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处 ______。
排除电路故障后，闭合开关，移动滑片，先后测量得到组数据如下表所示。小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是 ______。当电压表示数为时，记录电流表示数如图丙所示，为 ______，此时小灯泡的电阻值为 ______保留位小数。
次数 电压 电流 电阻
根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是 ______。
13.（7分）如图甲所示，小聪同学设计了用“伏安法”测电阻的实验。

同组的小丽发现他的连接中有一处错误，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“”，并用笔画线代替导线画出正确的接线。
电路连接正确后，闭合开关前，滑动变阻器的滑片应该滑到最 ______选填“左”或“右”端。
小聪闭合开关，移动滑动变阻器的滑片时，发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是 ______填字母。
A.电源
B.滑动变阻器
C.定值电阻
D.开关
排除故障后，小聪正常进行实验并将实验数据记录在表中。若第次测量时电流表的示数如图乙所示，为 ______，根据三次实验数据可得定值电阻______结果保留一位小数。
实验次数 电压 电流 电阻
在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是 ______填字母。
A.用刻度尺测量作业本的长度
B.探究同种物质的质量与体积的关系
C.测量小灯泡的电功率
14.（7分）某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。

根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整。
某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 ______，电流表读数为 ______，根据测量结果可计算出待测电阻的阻值为 ______。
移动滑动变阻器滑片，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 ______。
A.减小实验误差
B.寻找普遍规律
答案和解析
1.【答案】D;
【解析】解：、测量电阻的实验原理是欧姆定律，A正确；
B、为保护电路，闭合开关前，将变阻器最大电阻连入电路中，即将变阻器连入电路时，滑片应移动到使电路中的电流最小的位置，B正确；
C、在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程，C正确；
D、为减小误差，要多次测量取平均值，D错误。
故选：。
A、测量电阻的实验原理是欧姆定律；
B、为保护电路，闭合开关前，将变阻器最大电阻连入电路中；
C、在无法估计被测电压、电流的大小时，应采用试触法选取合适的量程；
D、多次测量取平均值可减小误差。
本题测量电阻的实验，考查实验原理、注意事项和数据处理。
2.【答案】D;
【解析】解：
、由欧姆定律，待测电阻，同理待测电阻，，，取平均值作为测量结果，；即该同学测得此电阻的阻值约为，故正确；
、序号“”的实验中，电压表示数为，根据串联电路电压的规律，变阻器的电压：，根据分压原理，滑动变阻器与待测电阻的阻值之比为：，故正确；
、变阻器的最大电阻为，由欧姆定律和串联电阻的规律，根据表中第组数据，变阻器连入电路的电阻为：，序号“”实验数据是使用现有器材无法得出的，故正确；
、探究电流与电阻的关系，要控制电压不变，改变电阻，记录电流随电阻的变化关系，因只一个电阻，故仅用该同学的实验器材就不能探究电流与电压的关系，故错误；
故选：。
由欧姆定律，分别求出待测电阻大小，取平均值作为测量结果；
序号“”的实验中，根据串联电路电压的规律，求变阻器的电压，根据分压原理分析；
由欧姆定律和串联电阻的规律，根据表中第组数据求出变阻器连入电路的电阻；
探究电流与电阻的关系，要控制电压不变，改变电阻，记录电流随电阻的变化关系，据此分析。
本题用“伏安法测电阻”，考查串联电路的规律、欧姆定律的运用、数据处理、控制变量法的运用等知识，综合性较强。
3.【答案】C;
【解析】解：由电路图可知，电压表串联接在电路中，开关闭合时，电路断路，电路电流为零，电压表测电源电压，电压表有示数，而电流表无示数；
故选：。
由电路图可知，开关闭合时，电压表串联接入电路，电路断路，据此分析各选项，然后答题。
本题是一道基础题，分析清楚电路结构、知道电压表的接法是正确解答该题的关键。
4.【答案】D;
【解析】解：、由电路图知，滑片在最左端时滑动变阻器接入电路的阻值最大，因此闭合开关前，滑片应滑到最左端，说法正确，但不符合题意；
B、由电路图知，两电表量程选择过大，读数误差较大，为减小实验误差应更换电表量程，故B说法正确，不符合题意；
C、随灯泡电压变化，灯泡的实际功率发生变化，灯泡温度发生变化，灯泡电阻受温度影响而变化，故C说法正确，但不符合题意；
D、由电路图可知，在如图位置闭合开关后，向左移动滑动变阻器的滑片，滑动变阻器接入电路的阻值变大，电路电流变小，流过灯泡的电流变小，灯泡功率变小，灯泡变暗，故D说法错误，但符合题意。
故选：。
为保护电路，闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值；
使用电压表与电流表时，电表量程的选择要恰当，不能过大或过小；
灯泡电阻受温度的影响，随灯泡电压的变化而变化；
根据滑动变阻器的接法及滑片的移动方向，判断电路电流的变化，从而判断灯泡亮度如何变化。
本题是一道实验题，考查了实验的注意事项、电表量程的选择、影响灯泡电阻的因素、滑动变阻器的调节，考查内容较多，有一定难度，解题时要认真分析电路图，结合相关知识答题。
5.【答案】C;
【解析】解：、为了安全，连接电路时，应断开开关，并将滑动变阻器的滑片移到阻值最大处，故错误，正确；
、连接仪表时，应先选用大量程试触，再确定合适的量程，故错误；
、“伏安法测导体电阻”的实验中，由可知，需利用电压表测出电阻两端电压，利用电流表测量通过电阻的电流，再利用求出电阻的阻值，最后求电阻的平均值，故错误。
故选：。
连接电路时，为了安全，应将开关断开，并将滑动变阻器的滑片移到阻值最大处；
连接仪表时，应先选用大量程试触；
“伏安法测导体电阻”的实验中，需测量其电压和电流，根据分别求出电阻的阻值，再求平均值。
本题用伏安法测电阻，考查实验原理、实验注意事项，这也是实验中需要掌握的内容。
6.【答案】C;
【解析】解：由欧姆定律，待测电阻，同理待测电阻，，，取平均值作为测量结果，；即该同学测得此电阻的阻值约为；正确；
序号“”的实验中，电压表示数为，根据串联电路电压的规律，变阻器的电压：，根据分压原理，滑动变阻器与待测电阻的阻值之比为：；正确；
考虑到误差因素，由知，序号“”和“”的实验数据是定值电阻；故错误；
探究电流与电压的关系，要控制电阻不变，故仅用该同学的实验器材就能探究电流与电压的关系，正确。
故选：。
由欧姆定律，分别求出待测电阻大小，取平均值作为测量结果；
序号“”的实验中，根据串联电路电压的规律，求变阻器的电压，根据分压原理分析；
考虑到误差因素，由分析；
探究电流与电压的关系，要控制电阻不变。
本题用“伏安法测电阻”，考查串联电路的规律、欧姆定律的运用、数据处理、控制变量法的运用等知识。
7.【答案】A;
【解析】
8.【答案】A;
【解析】解：、油位越高，浮子上升，在杠杆的作用下滑片下移，滑动变阻器连入电路的电阻越小，串联电路总电阻等于各分电阻之和，所以电路总电阻变小，由欧姆定律可知通过电路的电流变大，串联电路各处电流相等，所以油位越高，通过的电流越大，故正确；
、由串联电路的分压规律可知，电阻越大，其分担的电压越大，所以油位越高，接入电路的电阻越小，其两端的电压越小，故错误；
、由图可知和串联接入电路，油量表和滑动变阻器是并联的，所以油量表是由电压表改装而成的，故错误；
故选：。
由图可知，和串联接入电路；
油面越高，浮子上升，滑片下移，滑动变阻器连入电路的电阻越小，电流越大；
串联电路中电阻起分担电压的作用，电阻越大，分担的电压越多，油面越高，浮子上升，滑片下移，滑动变阻器连入电路的电阻越小，其两端的电压越小；
根据电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器并联，可以判断油量表是电压表。
本题根据油量表并联在电路中，可以判断油量表是电压表；根据串联电路中电阻越大分担的电压越大，可以判断电压表的示数变小；根据欧姆定律可知，电压不变，电阻越小，电路中的电流越大。
9.【答案】B;
【解析】解：根据，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由可知，电阻的测量值小于真实值。
故选：。
伏特表测量两端电压，安培表测量与伏特表的总电流，总电流大于中的电流。根据，测量值会偏小。
本题图中，伏特表测的实际电压，考虑伏特表的内阻时，伏特表也有通过的电流，安培表则测量了与伏特表的总电流，测量的电流值偏大，测量值偏小。
10.【答案】“0～3V” “0～0.6A” 电阻 5;
【解析】解：电源是两节干电池，可知电源电压为，则电压表应选的量程为“”；待测电阻的阻值大约是，滑动变阻器的电阻为时，电路中的电流最大，根据欧姆定律计算最大电流为：，则电压表应选的量程为“”；
用如图甲所示的电路图，研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与电阻的关系；由图乙所示，电流表选用的是小量程，分度值为，电流表的示数为，电压表选用的是小量程，分度值为，电压表的示数为，根据欧姆定律可得待测电阻的阻值为：；
故答案为：“”；“”；电阻；。
使用电压表和电流表时，所测电压和电流都不能超过其量程，根据电源电压确定电压表的量程，再根据欧姆定律计算最大电流，确定电流表的量程；
在所示的电路图中，改变滑动变阻器的阻值，可以探究电流与电阻的关系，根据电流表和电压表选用的量程，读出电流表和电压表的示数，再根据欧姆定律计算电阻。
此题主要考查了伏安法测量电阻的实验，主要考查电压表和电流表量程的选择和读数方法、串联电路中电流和电压的规律、欧姆定律的计算等知识，属中考的热点题。
11.【答案】 ; 电阻箱 ; 电阻箱的示数 ;
【解析】解：实验的主要步骤有：
根据电路图连接电路，电阻箱阻值调到最大；
把开关接位置，调节滑动变阻器的滑片后，读出电流表的示数；
把开关接另一位置，调节电阻箱，使电流表的示数仍为；
读出电阻箱的示数，就是未知电阻的阻值。
故答案为：；电阻箱；电阻箱的示数。
根据实验电路图可知，实验时无电压表，只有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电流表测出通过待测电阻的电流，再将开关与电阻箱连接并调节电阻箱的阻值使电流表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
该题考查了没有电压表测电阻的方法：根据并联电路各支路两端的电压相等这一特点设计实验，着重体现了等效替代法在实验中的具体应用。
12.【答案】连接电路时开关没有断开 将滑动变阻器的滑片向左移动，使电压表的示数为2.5V 0.3 8.3 灯泡的电阻随温度的升高而增大;
【解析】解：滑动变阻器上下各选一个接线柱与电流表串联接入电路中，如下图所示：
；
小冰连接好最后一根导线，小灯泡立即发光，说明连接电路时开关没有断开，故实验中操作的不当之处连接电路时开关没有断开；
由表中第组数据可知，电压表示数为，小于灯泡额定电压，应增大灯的电压，根据串联电路电压的规律，要减小变阻器分得的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即应将滑动变阻器的滑片向左移动，使电压表的示数为；
当电压表示数为时，记录电流表示数如图丙所示，电流表选用小量程，分度值，其示数为，小灯泡正常发光时的电阻为：
；
由表中数据可知，当灯泡两端电压增大时，通过灯泡的电流也增大，根据可知，灯泡的功率变大，灯丝的温度升高，灯泡的电阻随温度的升高而增大。
故答案为：见解答图；连接电路时开关没有断开；将滑动变阻器的滑片向左移动，使电压表的示数为；；；灯泡的电阻随温度的升高而增大。
滑动变阻器上下各选一个接线柱串联接入电路中；
为了保护电路，连接电路时开关应该断开；
灯在额定电压下正常发光，根据表中数据，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确滑片移动的方向；
根据电流表选用量程确定分度值读数；根据算出小灯泡正常发光的电阻；
灯泡的电阻随温度的升高而增大。
本题测量小灯泡电阻的实验，考查了电路连接、电路故障、实验操作、电流表读数、电阻的计算以及影响电阻大小因素等知识。
13.【答案】右 C 0.2 9.9 A;
【解析】解：在“伏安法”测电阻的实验中，电压表应并联在待测电阻两端，如下图所示：
；
为了保护电路，电路连接正确后，闭合开关前，滑动变阻器的滑片应该滑到阻值最大处，即最右端；
小聪同学发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，
、若电源有故障，电路中没有电流通过，电流表和电压表都没有示数，故不符合题意；
、若滑动变阻器有故障，两表同时有示数或者无示数，故不符合题意；
、若电阻有故障，若短路，电压表无示数，电流表有示数，若断路，电流表无示数，电压表有示数，故符合题意；
、若开关有故障，电路中没有电流通过，电流表和电压表都没有示数，故不符合题意；
故选；
若第次测量时电流表的示数如图乙所示，电流表选用小量程，分度值，其示数为；第二次实验电阻阻值为：
，
则定值电阻；
本实验多次测量是为了取平均值减小误差；
、用刻度尺测量物理课本的长与宽，需要多次测量，是为了取平均值减小误差，故符合题意；
、探究同种物质的质量与体积的关系，多次测量是寻找普遍规律，故不符合题意；
、测量小灯泡的电功率时，也需要多次测量，是为了探究灯泡亮度与实际功率关系的规律，故不符合题意；
故选。
故答案为：见解答图；右；；；；。
在“伏安法”测电阻的实验中，电压表应并联在待测电阻两端；
为了保护电路，电路连接正确后，闭合开关前，滑动变阻器的滑片应该滑到阻值最大处；
常见的电路故障现象有：断路与短路，根据电路故障现象分析电路故障原因；
根据电流表选用量程确定分度值读数；根据算出第二次实验的电阻，然后求平均值；
实验中多次测量有的是为了得出普遍性的结论，有的是取平均值减小误差，明确本实验多次测量的目的，分析每个选项，确定正确答案。
本题“伏安法”测电阻的实验，考查了电路连接、注意事项、电路故障、电流表读数、电阻的计算以及多次测量的目的等知识。
14.【答案】2 0.4 5 A;
【解析】解：变阻器上下各选一个接线柱与电流表串联在电路中，如下图所示：
；
某次测量时，电压表、电流表的指针位置如图丙所示，电压表选用小量程，分度值，其示数为；电流表选用小量程，分度值，其示数为，待测电阻的阻值为：
；
用伏安法测量定值电阻的阻值，进行多次测量的目的是求平均值，减小误差，故选。
故答案为：见解答图；；；；。
变阻器上下各选一个接线柱与电流表串联在电路中；
根据两表选用量程确定分度值读数，根据算出待测电阻的阻值；
用伏安法测量定值电阻的阻值，进行多次测量的目的是求平均值，减小误差。
本题测量定值电阻的阻值实验，考查电路连接、两表读数、电阻的计算和多次测量的目的等知识。
