第五章 章末复习

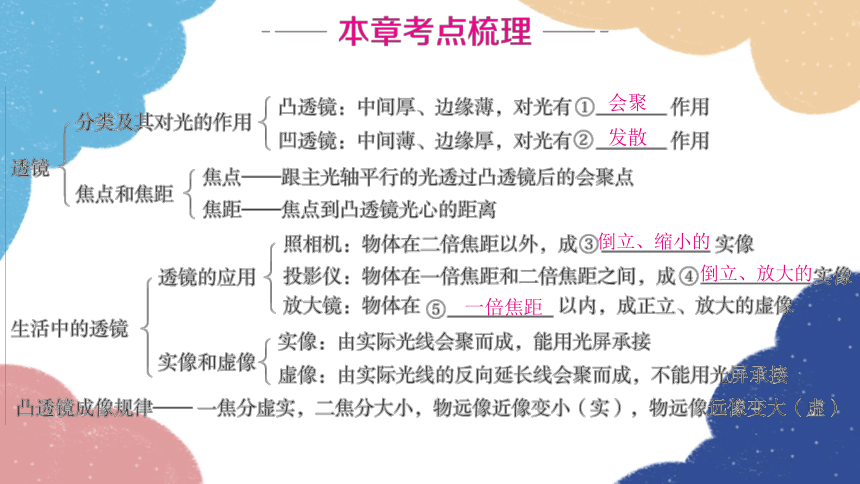

会聚
发散
倒立、缩小的
倒立、放大的

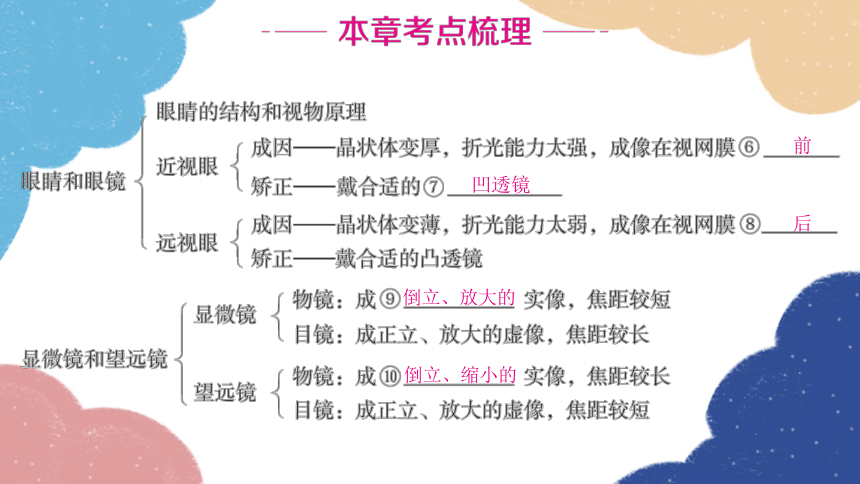

一倍焦距
前
凹透镜
后
倒立、缩小的
倒立、放大的

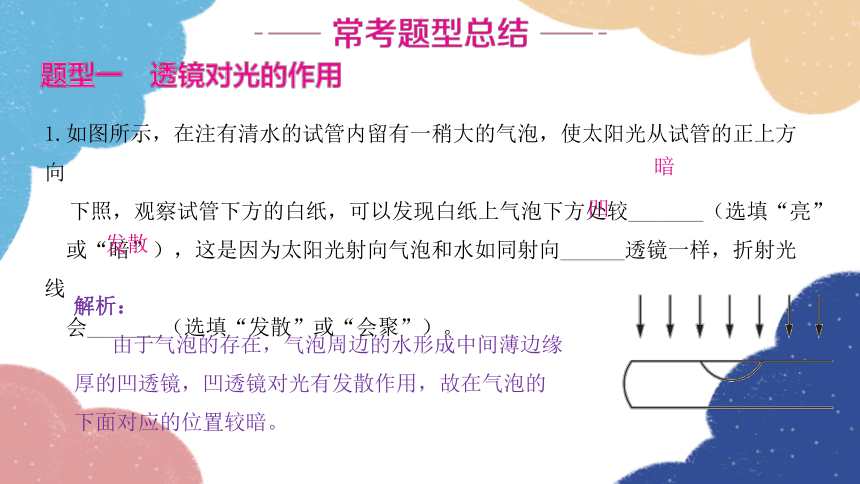

1.如图所示，在注有清水的试管内留有一稍大的气泡，使太阳光从试管的正上方向
下照，观察试管下方的白纸，可以发现白纸上气泡下方处较_______（选填“亮”
或“暗”），这是因为太阳光射向气泡和水如同射向______透镜一样，折射光线
会_______（选填“发散”或“会聚”）。
　暗　
解析：
由于气泡的存在，气泡周边的水形成中间薄边缘厚的凹透镜，凹透镜对光有发散作用，故在气泡的下面对应的位置较暗。
　凹　
发散

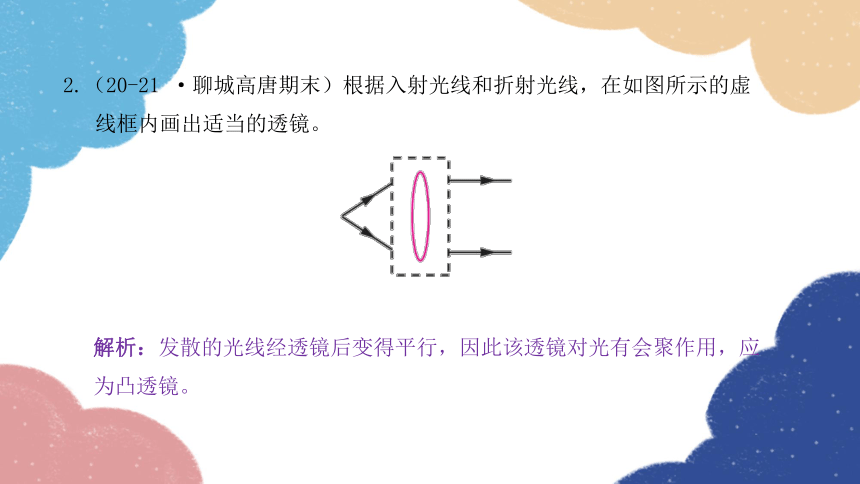

2.（20-21 ·聊城高唐期末）根据入射光线和折射光线，在如图所示的虚线框内画出适当的透镜。
解析：发散的光线经透镜后变得平行，因此该透镜对光有会聚作用，应为凸透镜。

C

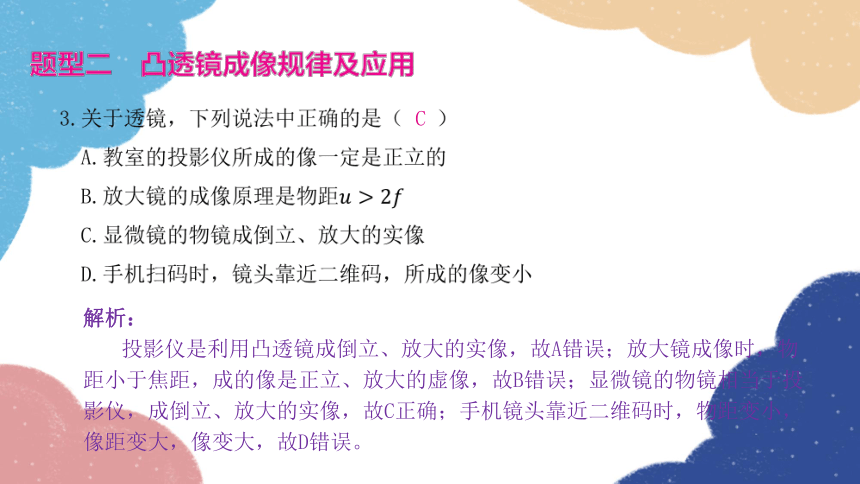

解析：
投影仪是利用凸透镜成倒立、放大的实像，故A错误；放大镜成像时，物距小于焦距，成的像是正立、放大的虚像，故B错误；显微镜的物镜相当于投影仪，成倒立、放大的实像，故C正确；手机镜头靠近二维码时，物距变小，像距变大，像变大，故D错误。

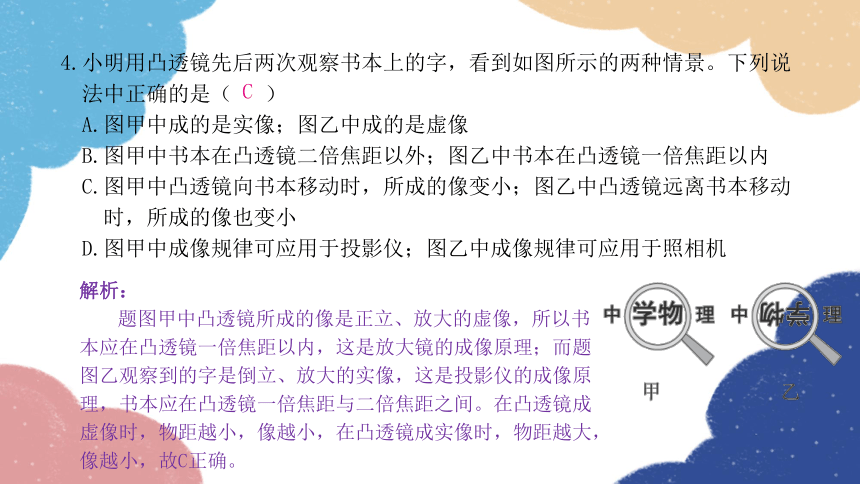

4.小明用凸透镜先后两次观察书本上的字，看到如图所示的两种情景。下列说
法中正确的是（ ）
A.图甲中成的是实像；图乙中成的是虚像
B.图甲中书本在凸透镜二倍焦距以外；图乙中书本在凸透镜一倍焦距以内
C.图甲中凸透镜向书本移动时，所成的像变小；图乙中凸透镜远离书本移动
时，所成的像也变小
D.图甲中成像规律可应用于投影仪；图乙中成像规律可应用于照相机
C
解析：
题图甲中凸透镜所成的像是正立、放大的虚像，所以书本应在凸透镜一倍焦距以内，这是放大镜的成像原理；而题图乙观察到的字是倒立、放大的实像，这是投影仪的成像原理，书本应在凸透镜一倍焦距与二倍焦距之间。在凸透镜成虚像时，物距越小，像越小，在凸透镜成实像时，物距越大，像越小，故C正确。
5.（2021·济宁梁山一模）像的成因有三个，即光的直线传播成像、光的反射成像和光的折射成像，所成的像有实像和虚像两种，下面是所列的成像实例：
①针孔照相机内所成的像（小孔成像）；
②在“潜望镜”中看到的景物的像；
③放大镜中看到物体的像；
④幻灯机屏幕上看到的像；
⑤汽车观后镜中的像。
对这些成像实例，下列说法中正确的是（ ）
A.属于实像的是①、④ B.属于虚像的是②、③、④
C.属于折射成像的是①、③ D.属于反射成像的是①、②、⑤
A

C

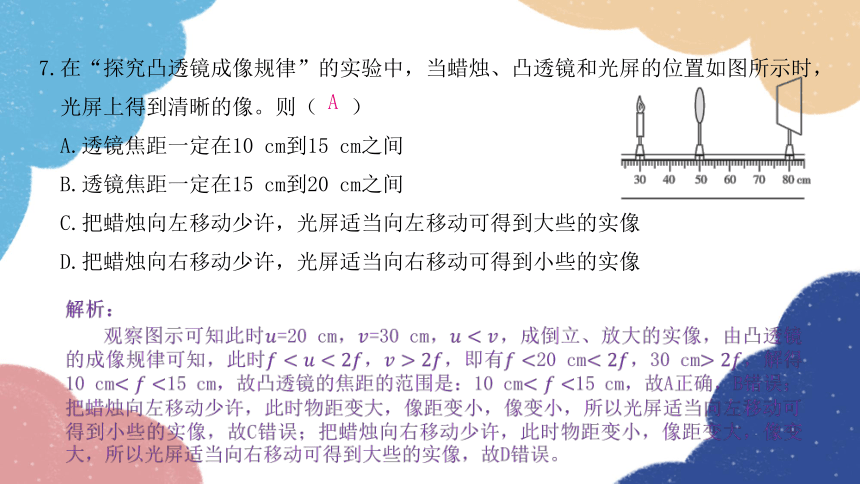

7.在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，
光屏上得到清晰的像。则（ ）
A.透镜焦距一定在10 cm到15 cm之间
B.透镜焦距一定在15 cm到20 cm之间
C.把蜡烛向左移动少许，光屏适当向左移动可得到大些的实像
D.把蜡烛向右移动少许，光屏适当向右移动可得到小些的实像
A


D

图甲
图乙
图丙

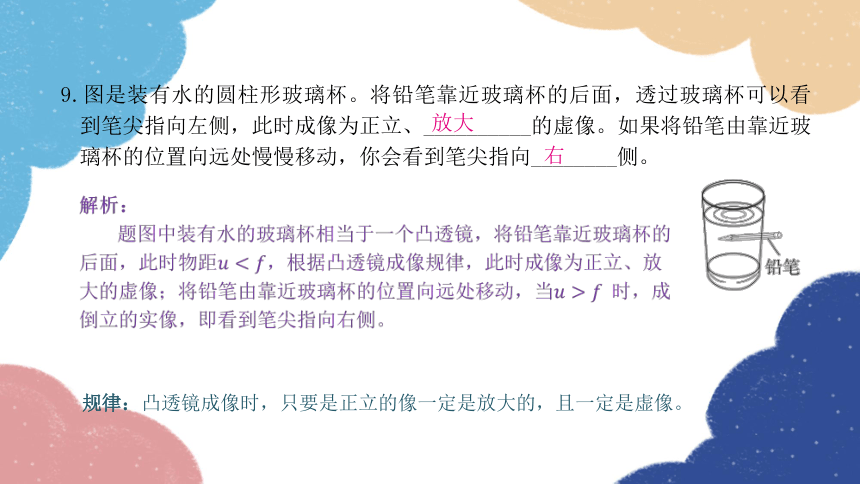

9.图是装有水的圆柱形玻璃杯。将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、__________的虚像。如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖指向________侧。
　放大　

　右　
规律：凸透镜成像时，只要是正立的像一定是放大的，且一定是虚像。
10.如图所示，这是照相机拍摄的演出现场的一个画面。如果想让画面两侧的演
员全部进入画面中，可以将焦距可调的照相机的焦距________（选填“变
大”“变小”或“不变”），不同位置的观众均能看到台上的演员，是因为
光发生了_________。
　变小　
解析：
根据凸透镜成倒立、缩小的实像的条件，拍照时，相机镜头与演员之间的距离应大于二倍焦距；如果想让画面两侧的演员全部进入画面中，则所成的像变小，应增大物距，减小像距，也可将焦距可调的照相机的焦距变小，相当于增大物距；不同位置的观众均能看到台上的演员，是由于光被反射向四面八方，发生了漫反射。
　漫反射　
11.（20-21·潍坊安丘期末）下面关于图的说法正确的是（ ）
A.甲图是近视眼成像图，丁图是近视眼矫正后的成像图
B.甲图是远视眼成像图，丙图是远视眼矫正后的成像图
C.乙图是远视眼成像图，丙图是近视眼矫正后的成像图
D.乙图是近视眼成像图，丁图是远视眼矫正后的成像图
A
解析：
甲图中的像成在了视网膜的前方，为近视眼的成像图；近视眼的矫正方法，需戴凹透镜，则丁图是近视眼矫正后的成像图，故A正确，B错误；乙图中像成在了视网膜的后方，为远视眼的成像图，远视眼的矫正方法，需戴凸透镜，则丙图是远视眼矫正后的成像图，故C、D错误。
12.（2021·聊城莘县二模）有一种治疗近视眼的手术，采用激光对角膜进行处
理，使晶状体和角膜构成的透镜对光的偏折能力变_______（选填“强”或“弱”）些。小明通过凸透镜观察“美丽莘县”四个字，看到的情形如图所示，字到透镜的距离__________（选填“大于”或“小于”）此透镜的焦距。
　弱　

　小于　
13.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：　
_________（选填“甲透镜”或“乙透镜”）是凹透镜，可用于________（选
填“近视”或“远视”）眼的矫正。
　近视　
解析：
从题中光路图可知，激光经过甲透镜后光线变得比原来会聚了，所以甲透镜是会聚透镜，即凸透镜；而激光经过乙透镜后光线变得比原来发散了，所以乙透镜为发散透镜，即凹透镜，它可以用来矫正近视眼。
乙透镜
（1）实验前，将烛焰、凸透镜和光屏的中心调至同一高
度，目的是______________________。
14.（20-21 ·青岛市南区期末）如图甲是小明“探究凸透镜成像规律”的装置
示意图，其中凸透镜A的焦距为10 cm。
解析：
（1）探究凸透镜成像规律实验中，在光具座上依次放置蜡烛、凸透镜、光屏，三者在同一条直线上且中心大致在同一高度上，像才能成在光屏的中央。
　使像成在光屏的中央　
（2）保持图中凸透镜位置不变，将蜡烛向左移动到光具
座上20 cm处，调节光屏到适当位置，光屏上会出现
清晰的像，这个像的大小特点是_________（选填
“放大”“等大”或“缩小”）；若要再次在光屏
上得到的像变大，应将蜡烛和光屏向________（选
填“左”或“右”）移动。
14.（20-21 ·青岛市南区期末）如图甲是小明“探究凸透镜成像规律”的装置
示意图，其中凸透镜A的焦距为10 cm。

　缩小　
　右　
（3）如图乙，小明在上述实验基础上又模拟了近视眼的成像
情况及其矫正方法的实验。
上述实验中，当蜡烛移动到光具座20 cm处，光屏上呈现
清晰的像后，小明将原来的凸透镜A换成焦距为5 cm的凸
透镜B，发现光屏上的像变得模糊。这是因为凸透镜B比A
的折光能力______（选填“强”或“弱”），来自烛焰的
光会聚在光屏的______（选填“前方”或“后方”）。这
时他在紧靠凸透镜B的前面加放另一个合适的______（选
填“凹”或“凸”）透镜，才能使光屏上的像再次变清晰。
14.（20-21 ·青岛市南区期末）如图甲是小明“探究凸透镜成像规律”的装置
示意图，其中凸透镜A的焦距为10 cm。
解析：
（3）将焦距更小的凸透镜B替换凸透镜A，保持蜡烛的位置不变，由于凸透镜焦距变小了，会使得像更靠近凸透镜，所以将光屏向靠近凸透镜B的方向移动，光屏上又呈现烛焰清晰的像，这说明凸透镜B对光的会聚能力更强，因此来自烛焰的光会聚在光屏的前方，因凹透镜对光有发散作用，这时他在紧靠凸透镜B的前面加放另一个合适的凹透镜，才能使光屏上的像再次变清晰。
　强　
　前方　
　凹　
（1）如图甲所示，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在
光屏上出现一个最小、最亮的光斑，则该凸透镜的焦距为_______cm。
15.（20-21 ·聊城高唐期末）小明在做“探究凸透镜成像规律”的实验中：
解析：
（1）题图甲中平行光线经凸透镜后会聚到一点，说明凸透镜对光具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为60.0 cm-50.0 cm=10.0 cm。
　10.0　
（2）把物体放在离凸透镜8.0 cm处时，在光屏上_________（选填“能”或“不
能”）成像。
15.（20-21 ·聊城高唐期末）小明在做“探究凸透镜成像规律”的实验中：
解析：
（2）把物体放在离凸透镜8.0 cm处时，物距小于焦距，成正立、放大的虚像，虚像不能成在光屏上。
　不能　
（3）当物体离凸透镜15.0 cm时，移动光屏，可在光屏上得到一个倒立________的
实像，生活中的_________就是利用这个原理制成的；如果用一张不透光的纸
遮住凸透镜的上半部分，光屏上_________（选填“能”或“不能”）成像。
15.（20-21 ·聊城高唐期末）小明在做“探究凸透镜成像规律”的实验中：
解析：
（3）把物体放到距凸透镜15.0 cm的位置，即物体恰好处于一倍焦距和二倍焦距之间，所以此时光屏上成一个倒立、放大的实像，投影仪是根据此原理工作的；把凸透镜一半用不透光纸遮住后，则凸透镜的其他部分仍能折射光线，成烛焰完整的像；由于凸透镜折射光线的数量比原来减少，所以像比原来变暗。
　放大　
　投影仪　
　能　
（4）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前，由于
近视眼镜是______透镜，对光有_______作用，透镜和光屏固定不动时，要使
光屏上再次成清晰的像，可将蜡烛向________（选填“左”或“右”）移。
15.（20-21 ·聊城高唐期末）小明在做“探究凸透镜成像规律”的实验中：
解析：
（4）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前，因近视眼镜为凹透镜，会使光延迟会聚，故像距会变大，这时要使光屏上还能成清晰的像，可增大物距，即将蜡烛向左远离凸透镜。
　凹　
　发散　
　左　
（5）随着实验的进行，蜡烛在逐渐变短，出现了如图乙所示现象，为了把像调整
到光屏中央，应______。
A.将蜡烛向下移动 B.将凸透镜向下移动 C.将光屏向下移动
15.（20-21 ·聊城高唐期末）小明在做“探究凸透镜成像规律”的实验中：
解析：
（5）随着实验的进行，蜡烛燃烧逐渐变短，即物体向下移动，因为凸透镜成的像是倒立的，所以像向上移动，要使像成在光屏中央，可以把蜡烛升高或向上移动光屏或向下移动凸透镜，也可以将凸透镜和光屏都向下移动一些，故B正确。
　B　
（1）如图所示，调节烛焰、_________中心和光屏中心，使之在一条与光具座平行
的直线上。
16.在“探究凸透镜成像规律”的实验中：
解析：
（1）实验前应该将烛焰、凸透镜中心、光屏的中心调到同一高度，使像成在光屏中央。
　　凸透镜　　
（2）实验时，蜡烛随着燃烧而变短，光屏上的像将向___________（选填“上”或
“下”）移动。
解析：（2）由于光屏上的实像是倒立的，当烛焰向下移动时，像将向上移动。
　上　
（3）点燃的蜡烛分别放在a、b、c、d四个不同的位置，如图所示，其中蜡烛放在　
_______处所得到的实像最小；放在_______处得到正立的虚像；在_______处
的成像规律是放大镜的原理。
16.在“探究凸透镜成像规律”的实验中：
解析：（3）成实像时，物距越大，像越小，所以a处的实像最小；在一倍焦距以内成正立、放大的虚像，这也是放大镜的工作原理，此时蜡烛应放在d处。
　a　　
　　d　　　
　d　
（4）照相机的镜头相当于一个凸透镜。当用一台可变焦距的照相机拍摄某景物时，
如果要让像更大一些，镜头焦距应该调得_____（选填“较大”或“较小”）。
16.在“探究凸透镜成像规律”的实验中：
解析：（4）在物距相同时，镜头的焦距越大，所成的倒立、缩小的实像越大，所以为了使像更大一些，镜头的焦距应该调得较大。
　较大　
（1）第4次实验时所成像的特点是_______________________。
下表是小华同学实验时记录的几组数据：
17.如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透
镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度。

　正立、放大的虚像　
（2）当光屏上得到一个倒立、缩小的实像时，保持凸透镜的位置不变，要使屏上的
像变大些，应将蜡烛________透镜，将光屏_______透镜。（均选填“靠近”或
“远离”）
下表是小华同学实验时记录的几组数据：
17.如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透
镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度。
解析：（2）凸透镜成实像时，物距减小，像距增大，像变大（物距增大，像距减小，像变小），因此要使屏上的像变大，物距要减小，像距要增大，所以蜡烛要靠近透镜，同时光屏要远离透镜。
　靠近　
远离
（3）第1次实验时，小华将一近视眼镜紧贴在凸透镜的前面，要在光屏上再次得到清
晰的像，应将光屏向________（选填“靠近”或“远离”）凸透镜的方向移动。
下表是小华同学实验时记录的几组数据：
17.如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透
镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度。
解析：（3）近视眼镜是凹透镜，对光有发散作用。凹透镜紧贴在凸透镜的前面，会使烛焰经凸透镜成像的位置从原来的位置向远离凸透镜的方向移动，所以光屏要向远离凸透镜方向移动。
　远离
