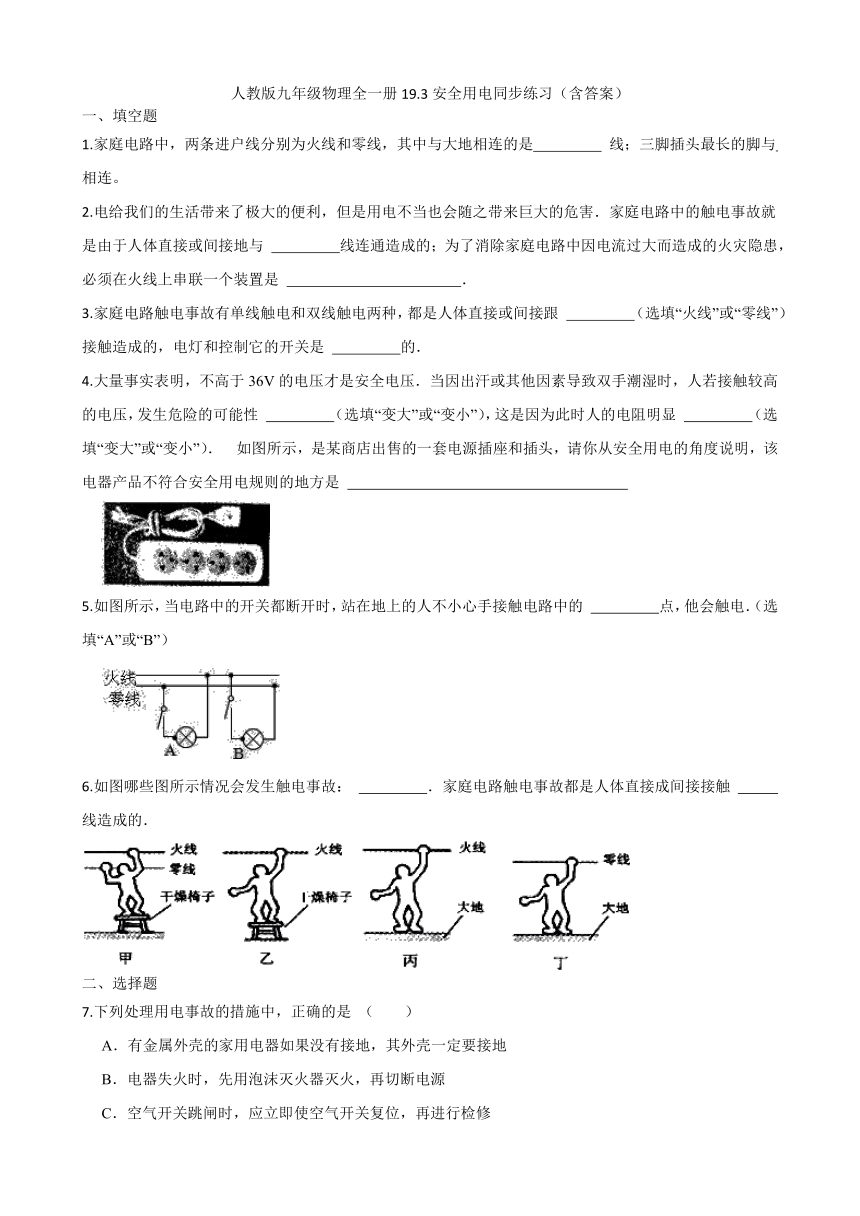

人教版九年级物理全一册19.3安全用电同步练习（含答案）

人教版九年级物理全一册19.3安全用电同步练习（含答案）
一、填空题
1.家庭电路中，两条进户线分别为火线和零线，其中与大地相连的是　 　 线；三脚插头最长的脚与　 　 相连。
2.电给我们的生活带来了极大的便利，但是用电不当也会随之带来巨大的危害．家庭电路中的触电事故就是由于人体直接或间接地与 　 　线连通造成的；为了消除家庭电路中因电流过大而造成的火灾隐患，必须在火线上串联一个装置是 　 　．
3.家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟 　 　（选填“火线”或“零线”）接触造成的，电灯和控制它的开关是 　 　的．
4.大量事实表明，不高于36V的电压才是安全电压．当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 　 　（选填“变大”或“变小”），这是因为此时人的电阻明显 　 　（选填“变大”或“变小”）． 如图所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是 　 　
5.如图所示，当电路中的开关都断开时，站在地上的人不小心手接触电路中的 　 　点，他会触电．（选填“A”或“B”）
6.如图哪些图所示情况会发生触电事故： 　 　．家庭电路触电事故都是人体直接成间接接触 　 　线造成的．
二、选择题
7.下列处理用电事故的措施中，正确的是 （　　）
A．有金属外壳的家用电器如果没有接地，其外壳一定要接地
B．电器失火时，先用泡沫灭火器灭火，再切断电源
C．空气开关跳闸时，应立即使空气开关复位，再进行检修

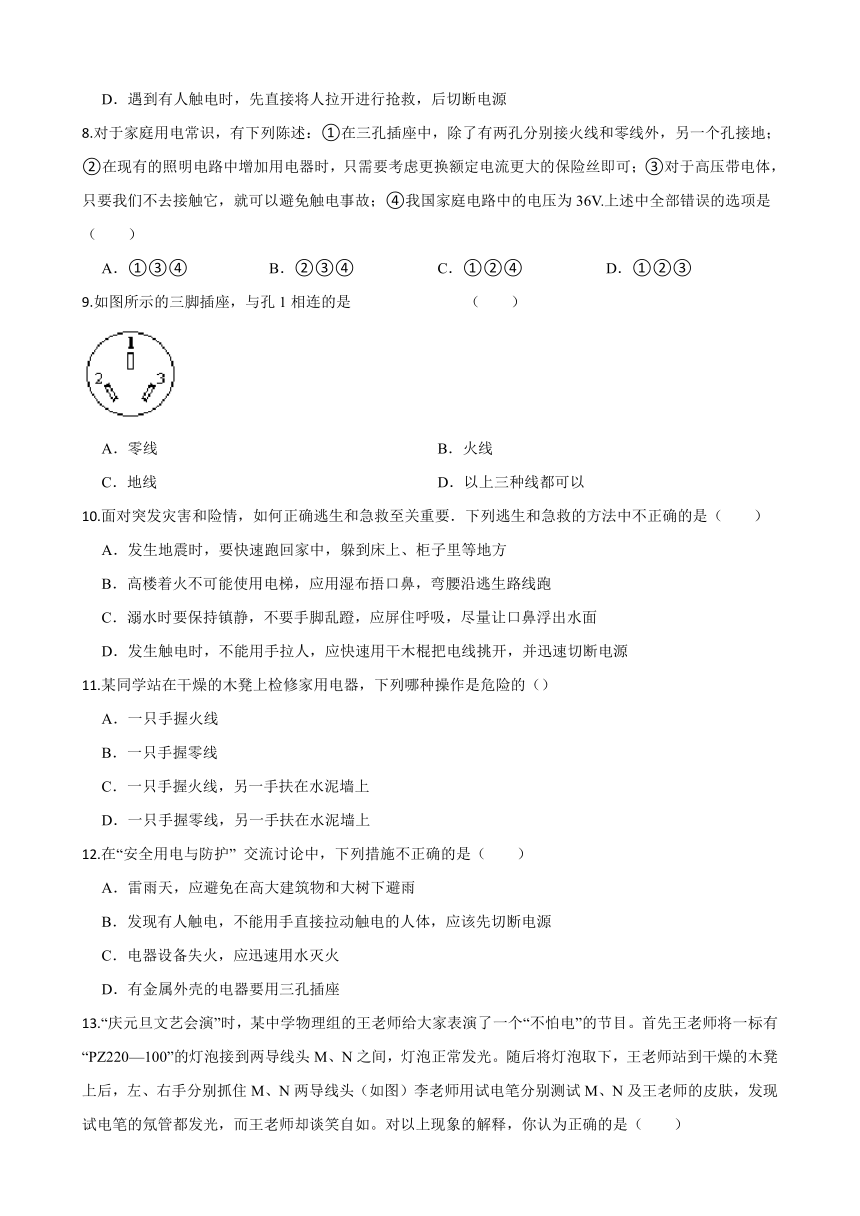

D．遇到有人触电时，先直接将人拉开进行抢救，后切断电源
8.对于家庭用电常识，有下列陈述：①在三孔插座中，除了有两孔分别接火线和零线外，另一个孔接地；②在现有的照明电路中增加用电器时，只需要考虑更换额定电流更大的保险丝即可；③对于高压带电体，只要我们不去接触它，就可以避免触电事故；④我国家庭电路中的电压为36V.上述中全部错误的选项是 （　　）
A．①③④ B．②③④ C．①②④ D．①②③
9.如图所示的三脚插座，与孔1相连的是 （　　）
A．零线 B．火线
C．地线 D．以上三种线都可以
10.面对突发灾害和险情，如何正确逃生和急救至关重要．下列逃生和急救的方法中不正确的是（　　）
A．发生地震时，要快速跑回家中，躲到床上、柜子里等地方
B．高楼着火不可能使用电梯，应用湿布捂口鼻，弯腰沿逃生路线跑
C．溺水时要保持镇静，不要手脚乱蹬，应屏住呼吸，尽量让口鼻浮出水面
D．发生触电时，不能用手拉人，应快速用干木棍把电线挑开，并迅速切断电源
11.某同学站在干燥的木凳上检修家用电器，下列哪种操作是危险的（）
A．一只手握火线
B．一只手握零线
C．一只手握火线，另一手扶在水泥墙上
D．一只手握零线，另一手扶在水泥墙上
12.在“安全用电与防护” 交流讨论中，下列措施不正确的是（　　）
A．雷雨天，应避免在高大建筑物和大树下避雨
B．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源
C．电器设备失火，应迅速用水灭火
D．有金属外壳的电器要用三孔插座
13.“庆元旦文艺会演”时，某中学物理组的王老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220—100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头（如图）李老师用试电笔分别测试M、N及王老师的皮肤，发现试电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是（　　）
A．王老师有特异功能，确实不怕电
B．王老师的双手戴着绝缘手套
C．在人、灯替换之时，有人将火线断开了
D．在人、灯替换之时，有人将火线断开了
14.（双选）如图所示操作中，不符合用电规范的是（　　）
A．甲图中，手握测电笔金属杆判断插座中是否有电
B．乙图中，多个大功率用电器同时使用一个插座
C．丙图中，直接用湿手去拔插头
D．丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线
15.（双选）如图，是某人连接的家庭电路，各元件及线路完好，下列说法不正确的是（　　）

A．火线和零线间的电压为220V
B．开关S1断开时，人接触a点会触电
C．开关S2断开时，人接触b点会触电
D．三孔插座即使不接地，用电器也可以正常工作，并且安全
三、综合题
16.阅读短文，回答文后问题：
电水壶
图甲所示是常见的电水壶，它的工作原理是：接通电源加热后，水温逐步上升到100℃，水开始沸腾，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源．
图乙是双金属片温控原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．在未通电和低于预定温度时，双金属片A和静片B上的触点接通，电路正常工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片段开的温度．
图丙是传统电水壶用电热丝（实线①）及PTC材料（实线②）的电阻随温度变化的关系图象．若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠的是PTC本体内的电阻变化而控制温度，而不是依靠任何触点控制．所以现在很多高档的电热水壶采用了PTC加热元件．
（1）若不使用三线插座供电，手摸电水壶的金属外壳　 　（一定会/一定不会/有可能）触电．
（2）图甲中的电水壶，其蒸汽开关与双金属片开关应　 　（串联/并联）连接．
（3）关于图甲电水壶中的双金属片，下列说法正确的是
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲时，双金属片段开的温度值变低
C．蒸汽开关与发热盘底部的双金属片开关是同时断开的
D．双金属片触点频繁通断电，容易烧接在一起，从而导致干烧危险
（4）通电后PTC电水壶发热盘的最终温度应在　 　（T5﹣T6/T6﹣T7/T7﹣T8）范围内．
（5）通电后，①②两种发热材料的功率随时间变化的图象正确的是　 　．
答案
1.零；金属外壳
2.火；保险盒（空气开关）
3.火线；串联
4.变大；变小；在插头和插座之间没有安装接地导线
5.A
6.甲、丙；火
7-13 A B C A C C C 14.A,B 15B,D
16（1）有可能 （2）串联 （3）D （4）T6﹣T7 （5）A
