3.2 光的反射
3.2 探究光的反射定律
八年级上物理
第三章 光和眼睛

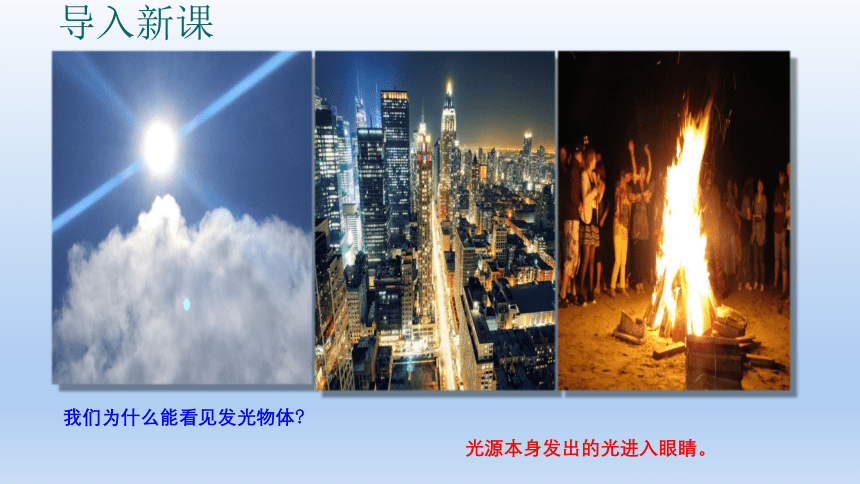

导入新课
我们为什么能看见发光物体
光源本身发出的光进入眼睛。

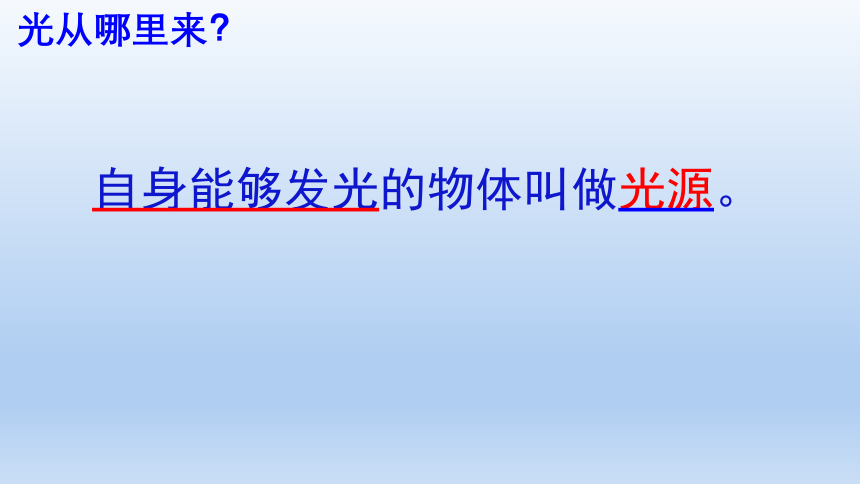

自身能够发光的物体叫做光源。
光从哪里来？

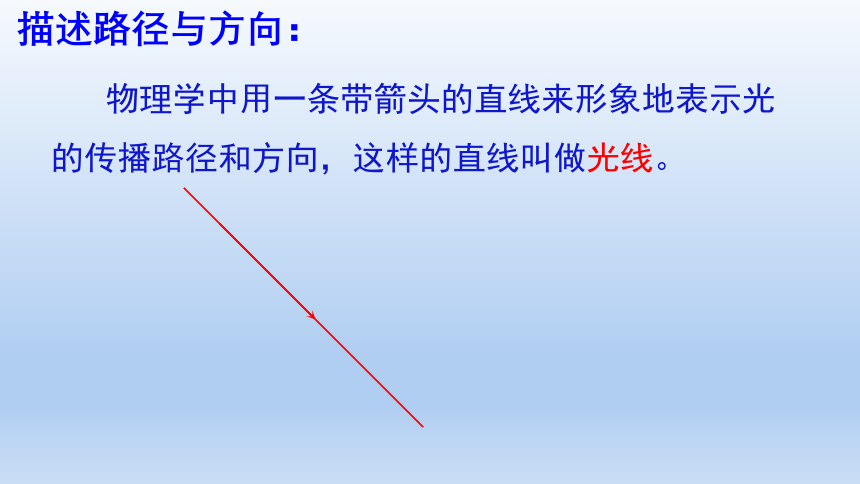

物理学中用一条带箭头的直线来形象地表示光的传播路径和方向，这样的直线叫做光线。
描述路径与方向：
入射光线
反射光线
法线
i
r
入射角
反射角
入射点O
反射面

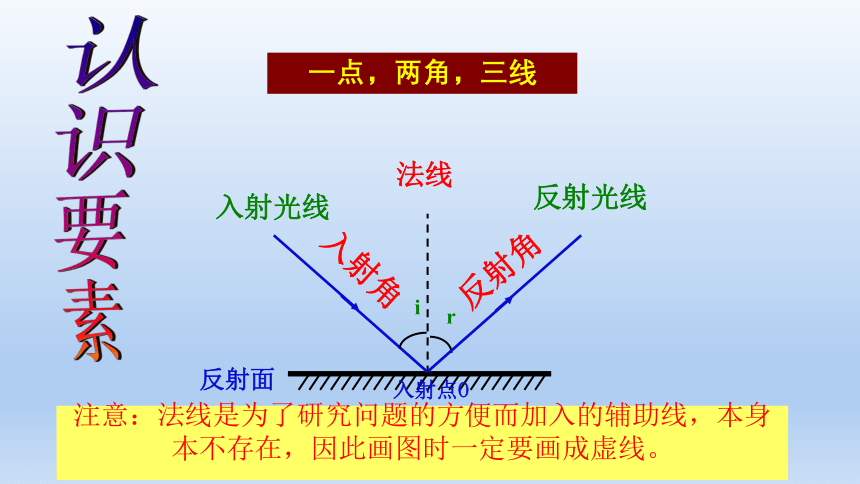

一点，两角，三线
认识要素
注意：法线是为了研究问题的方便而加入的辅助线，本身本不存在，因此画图时一定要画成虚线。

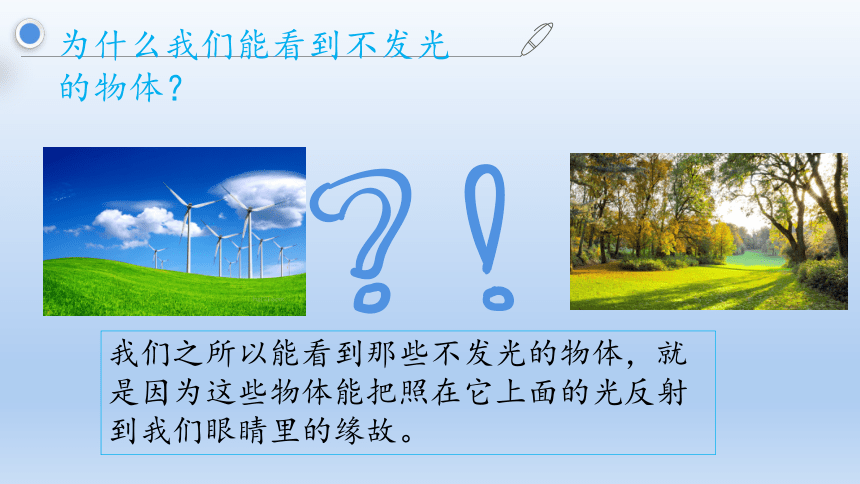

为什么我们能看到不发光的物体？
我们之所以能看到那些不发光的物体，就是因为这些物体能把照在它上面的光反射到我们眼睛里的缘故。

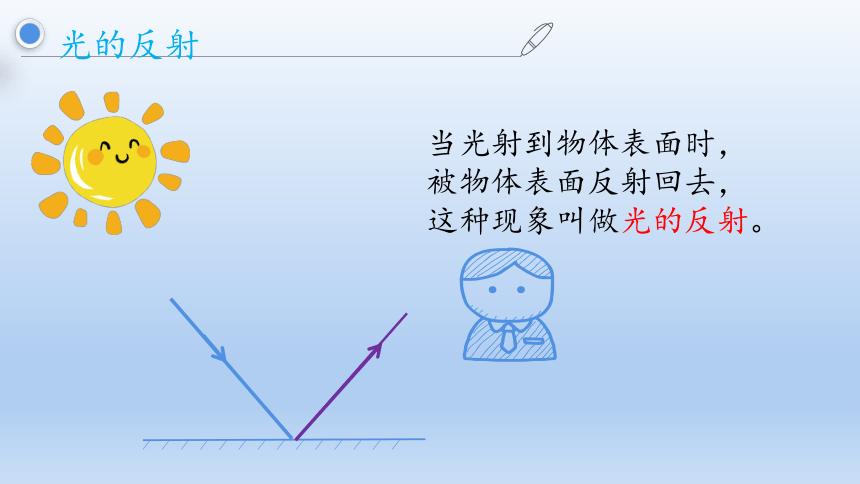

光的反射
当光射到物体表面时，被物体表面反射回去，这种现象叫做光的反射。

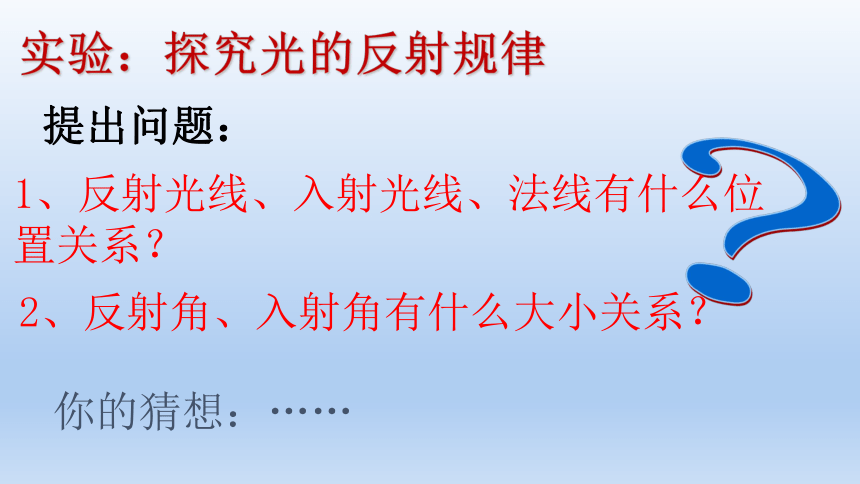

实验：探究光的反射规律
提出问题：
？
1、反射光线、入射光线、法线有什么位置关系？
2、反射角、入射角有什么大小关系？
你的猜想：……

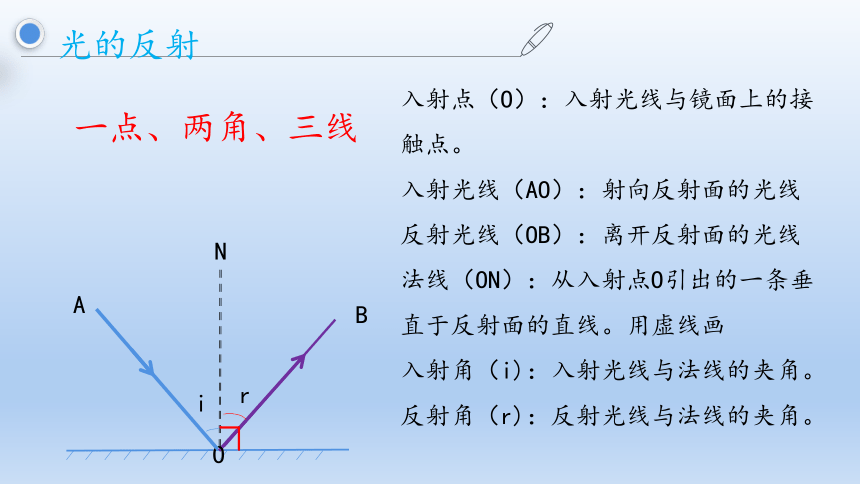

光的反射
入射点（O）：入射光线与镜面上的接触点。
入射光线（AO）：射向反射面的光线
反射光线（OB）：离开反射面的光线
法线（ON）：从入射点O引出的一条垂直于反射面的直线。用虚线画
入射角（i)：入射光线与法线的夹角。
反射角（r)：反射光线与法线的夹角。
O
A
B
N
i
r
一点、两角、三线
1.反射光线、入射光线、法线是否在同一平面内？
2.反射光线、入射光线分别位于法线同侧还是异侧？
光的反射：合作探究
合作探究
3.反射角和入射角大小有何关系？
光的反射：探究一
E
N
F
入射
光线
反射
光线
O
M
E
F
入射
光线
O
M
N
光的反射：探究一
实验结论
反射光线、入射光线、法线在同一平面内
光的反射：探究二
反射光线、入射光线分别位于法线两侧。
O
A
B
N
i
r
光的反射：探究三
反射角和入射角大小有何关系？
O
N
序号 入射角 反射角
1
2
3
4
反射角和入射角大小相同
30°
30°
45°
45°
60°
60°
……
……
反射光线、入射光线、法线在同一平面内。
反射光线、入射光线分别位于法线两侧。
反射角和入射角大小相同。
光的反射定律
三线共面、两线分居（法线中间）、两角相等
光路是可逆的
两个人同时照镜子，你能在镜子里看到他，他也能在镜子中看到你？
在反射时，光路是可逆的。
思考小结：
反射光线的位置是由谁决定的？
要把它的位置关系总结清楚，
可从哪几方面说明？怎么表述？
1.反射光线、入射光线和法线在同一平面内
光的反射定律
2.反射光线和入射光线分别位于法线两侧
3.反射角等于入射角（注意顺序！）
（三线共面）
（两线异侧）
（两角相等）
总结：
游戏：“找眼睛”
本课小结
（1） 光线、 光线
和 都在同一平面内；
（2）反射光线、入射光线分别位于 两侧；
（3） 角等于
1、光的反射定律
反射
入射
法线
法线
反射
入 射角
2、在光的反射现象中光路
可逆
1. 关于光的反射，下列说法错误的是( )
A．反射光线入射光线和法线在同一平面内
B．反射光线和入射光线分居在法线的两侧
C．入射角增大，反射角也同样增大
D．入射角大于反射角
D
小试牛刀
2、入射光线与镜面成15°角，则反射角是______，如果将光线绕入射点向法线方向转过10°，则反射光线与入射光线之间的夹角是______。
3、一束光射到平面镜上，入射角是30度，倘使平面镜顺时针转动10度，入射光线和反射光线的夹角变化了 _________ 。
75°
130°
20°
