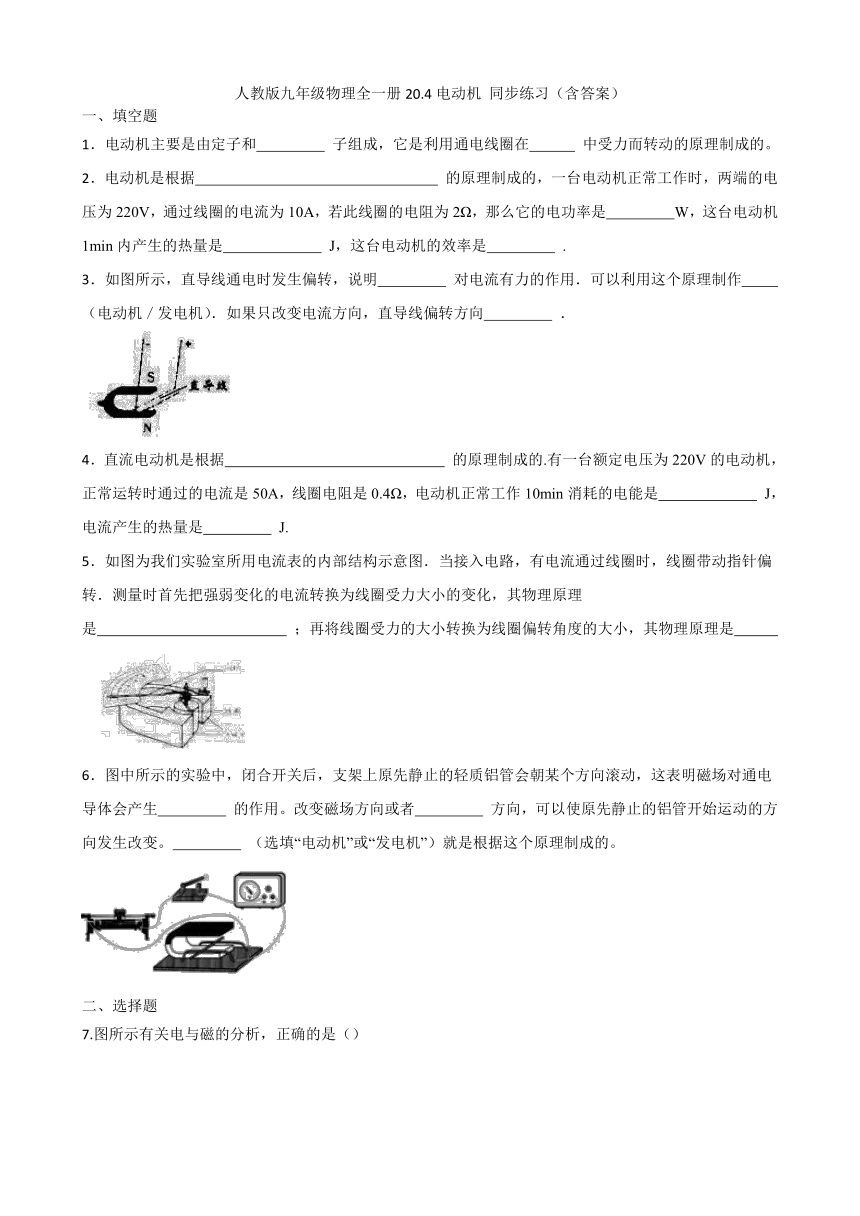

人教版九年级物理全一册20.4电动机 同步练习（含答案）

人教版九年级物理全一册20.4电动机 同步练习（含答案）
一、填空题
1．电动机主要是由定子和　 　 子组成，它是利用通电线圈在　 　 中受力而转动的原理制成的。
2．电动机是根据　 　 的原理制成的，一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是　 　W，这台电动机1min内产生的热量是　 　 J，这台电动机的效率是　 　 .
3．如图所示，直导线通电时发生偏转，说明　 　 对电流有力的作用．可以利用这个原理制作　 　 （电动机／发电机）．如果只改变电流方向，直导线偏转方向　 　 ．
4．直流电动机是根据　 　 的原理制成的.有一台额定电压为220V的电动机，正常运转时通过的电流是50A，线圈电阻是0.4Ω，电动机正常工作10min消耗的电能是　 　 J，电流产生的热量是　 　 J.
5．如图为我们实验室所用电流表的内部结构示意图．当接入电路，有电流通过线圈时，线圈带动指针偏转．测量时首先把强弱变化的电流转换为线圈受力大小的变化，其物理原理是　 　 ；再将线圈受力的大小转换为线圈偏转角度的大小，其物理原理是　 　
6．图中所示的实验中，闭合开关后，支架上原先静止的轻质铝管会朝某个方向滚动，这表明磁场对通电导体会产生　 　 的作用。改变磁场方向或者　 　 方向，可以使原先静止的铝管开始运动的方向发生改变。　 　 （选填“电动机”或“发电机”）就是根据这个原理制成的。
二、选择题

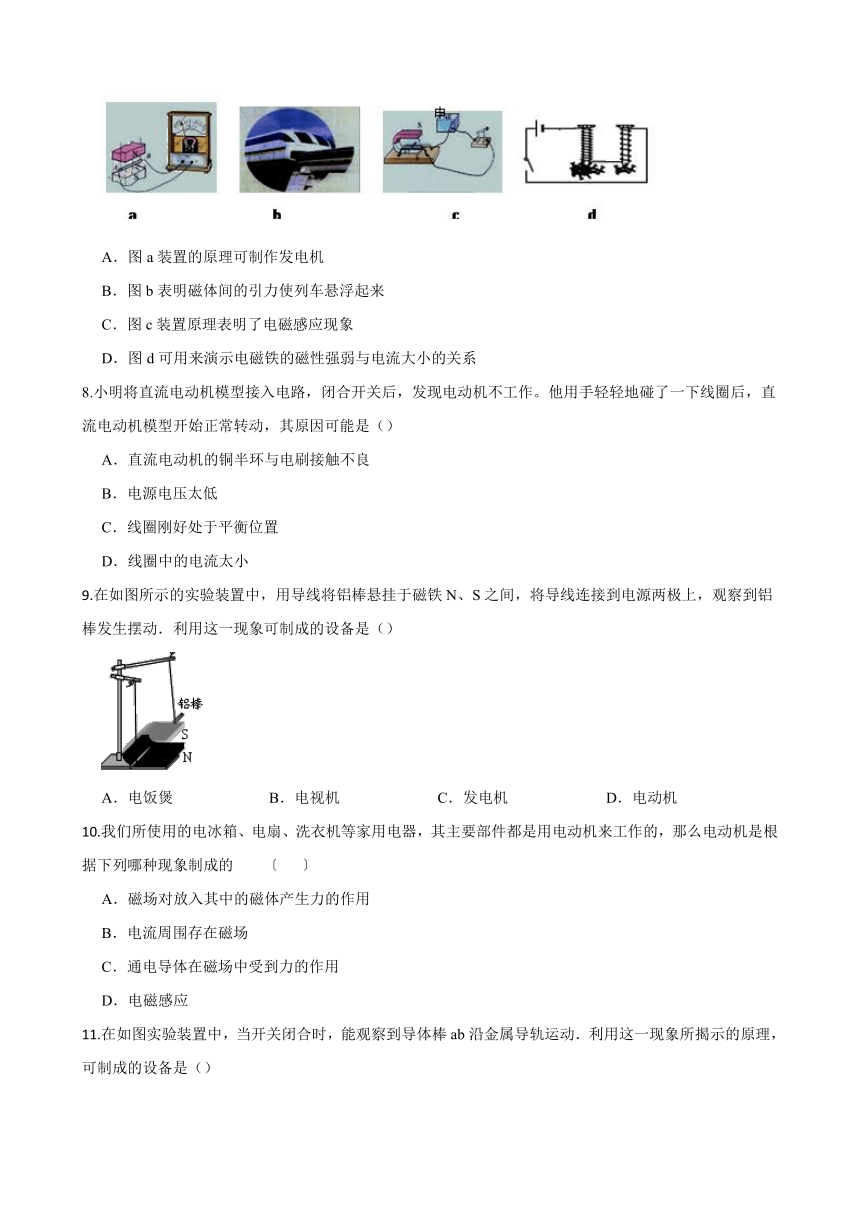

7.图所示有关电与磁的分析，正确的是（）
A．图a装置的原理可制作发电机
B．图b表明磁体间的引力使列车悬浮起来
C．图c装置原理表明了电磁感应现象
D．图d可用来演示电磁铁的磁性强弱与电流大小的关系
8.小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（）
A．直流电动机的铜半环与电刷接触不良
B．电源电压太低
C．线圈刚好处于平衡位置
D．线圈中的电流太小
9.在如图所示的实验装置中，用导线将铝棒悬挂于磁铁N、S之间，将导线连接到电源两极上，观察到铝棒发生摆动．利用这一现象可制成的设备是（）
A．电饭煲 B．电视机 C．发电机 D．电动机
10.我们所使用的电冰箱、电扇、洗衣机等家用电器，其主要部件都是用电动机来工作的，那么电动机是根据下列哪种现象制成的 〔 〕
A．磁场对放入其中的磁体产生力的作用
B．电流周围存在磁场
C．通电导体在磁场中受到力的作用
D．电磁感应
11.在如图实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动．利用这一现象所揭示的原理，可制成的设备是（）
A．电热器 B．发电机 C．电动机 D．电磁继电器
12.下列说法正确的是 （　　）
A．换气扇和洗衣机的主要部件都是电动机
B．电热水器和电铃的主要部件都是电磁铁
C．磁卡和VCD播放用的光碟都是应用了磁性材料
D．地磁的南极在地理的南极附近
13.小华安装好直流电动机模型，通电后电动机正常运转，她还想使电动机的转速加快，可采用的方法是（　　）
A．增大电流 B．减小电流
C．对调电源正负两极 D．对调磁体南北两极
14.图是电流表的内部结构示意图。当电流通过线圈时，线圈在磁场中转动从而带动指针偏转。下列选项与电流表工作原理相似的是（）
A．指南针 B．发电机 C．电动机 D．电磁铁
三、画图题
15.在“探究改变直流电动机转速”的实验中给出了如下的器材．请你设计一个实验电路，并用笔画线代替导线将实物图连接起来，要求滑动变阻器的滑片向左滑动时电动机的转速变大．
16.如图，使线圈位于两磁极间，通电后，图甲ab 段导线受磁场力的方向向上，用箭头在图乙、丙中，标出ab 段导线所受磁场力的方向．
四、实验探究题
17.在观察“磁场对通电直导线的作用”活动中，小晴按照图示组装实验器材。
（1）为完成该观察活动且实验效果明显，放在蹄形磁体磁场中的直导线EF应选择下列哪种金属棒（金属棒为实心且形状体积相同，）(　　)
A．铁棒 B．钢棒 C．铜棒 D．铝棒
（2）选择恰当直导线后，将滑动变阻器的滑片移动到适当位置，闭合开关，看到直导线EF向右运动，说明磁场对通电导体有力的作用，　 　（选填“发电机”“电动机”或“电磁铁”）就是根据该原理制成的。
（3）将滑动变阻器的滑片向右端移动，发现直导线EF向右运动并摆起的幅度更大，这说明磁场对通电导体作用力的大小与　 　有关；改变电流方向，导体向另一方向运动，这说明导体运动方向与　 　有关。
（4）若要使直导线运动速度加快，除了增大电流，还可采取的方法（写出一种）：　 　。
（5）若想用上述器材研究电磁感应现象，闭合开关前，应将电路中的电源换成　 　（选填“小灯泡”“电压表”或“灵敏电流计”），再闭合开关，让导线EF左右切割磁感线运动，较清楚的观察实验现象。
答案
1.转；磁场
2.通电线圈在磁场中受力而转动(磁场对电流的作用、通电导体在磁场中受力而运动)；2200；1.2×104；90.9%
3.磁场；电动机；改变
4.通电线圈在磁场中受力转动；6.6×106；6×105
5.磁场对电流有力的作用；力可以改变物体的运动状态
6.力；电流；电动机
7-14 A C D C C A A C
15.解：实物图连接时，从正极开始依次连接开关、滑动变阻器、电动机，然后回到负极，滑动变阻器连接时要注意，下接线柱要连接在左边，当滑片向左滑动时，电路的电阻减小，电流变大，电动机的转速变大．
根据实物图即可画出电路图．
16.解：
17.（1）D （2）电动机 （3）电流大小；电流方向 （4）增大磁体磁性（或将导线换成轻质线圈）
（5）灵敏电流计
