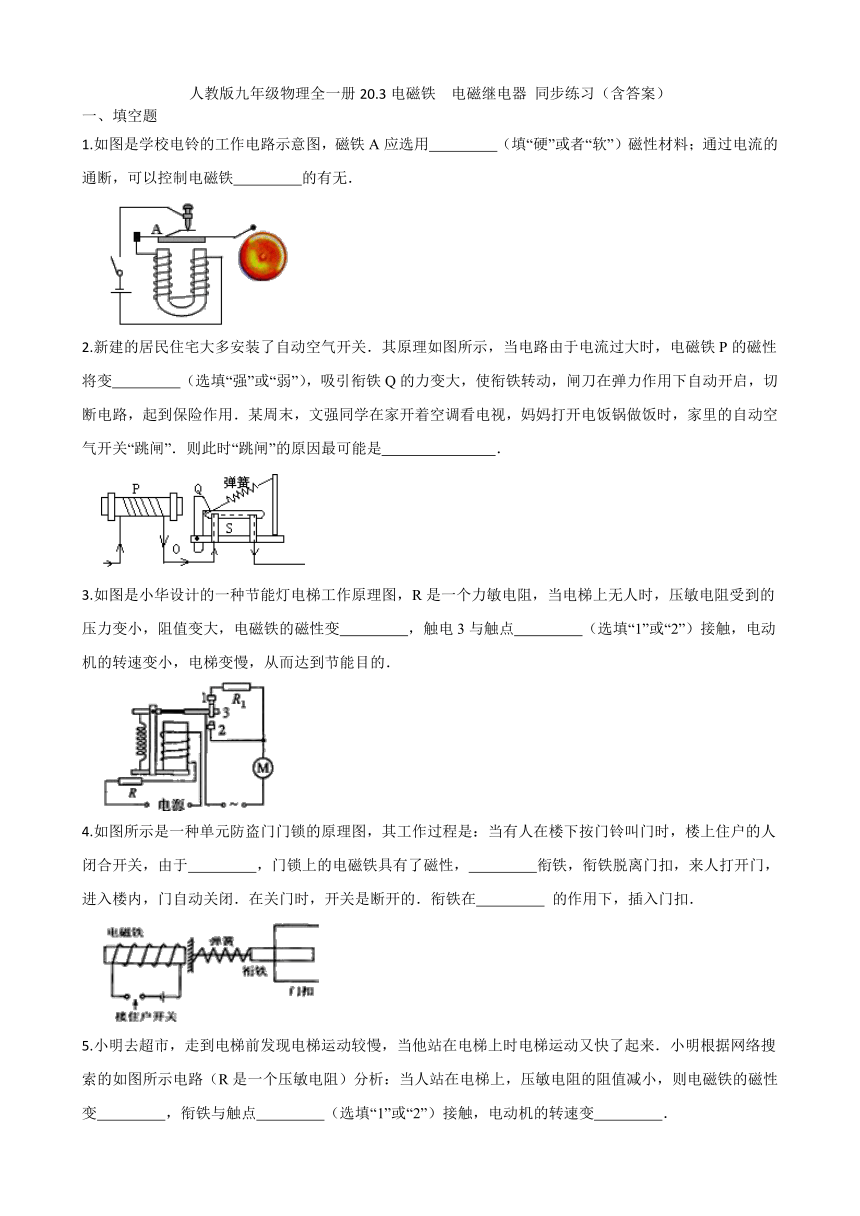

人教版九年级物理全一册20.3电磁铁 电磁继电器 同步练习（含答案）

人教版九年级物理全一册20.3电磁铁 电磁继电器 同步练习（含答案）
一、填空题
1.如图是学校电铃的工作电路示意图，磁铁A应选用　 　（填“硬”或者“软”）磁性材料；通过电流的通断，可以控制电磁铁　 　的有无．
2.新建的居民住宅大多安装了自动空气开关．其原理如图所示，当电路由于电流过大时，电磁铁P的磁性将变　 　（选填“强”或“弱”），吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用．某周末，文强同学在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”．则此时“跳闸”的原因最可能是　 　．
3.如图是小华设计的一种节能灯电梯工作原理图，R是一个力敏电阻，当电梯上无人时，压敏电阻受到的压力变小，阻值变大，电磁铁的磁性变　 　，触电3与触点　 　（选填“1”或“2”）接触，电动机的转速变小，电梯变慢，从而达到节能目的．
4.如图所示是一种单元防盗门门锁的原理图，其工作过程是：当有人在楼下按门铃叫门时，楼上住户的人闭合开关，由于　 　，门锁上的电磁铁具有了磁性，　 　衔铁，衔铁脱离门扣，来人打开门，进入楼内，门自动关闭．在关门时，开关是断开的．衔铁在　 　 的作用下，插入门扣．
5.小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来．小明根据网络搜索的如图所示电路（R是一个压敏电阻）分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变　 　，衔铁与触点　 　（选填“1”或“2”）接触，电动机的转速变　 　．

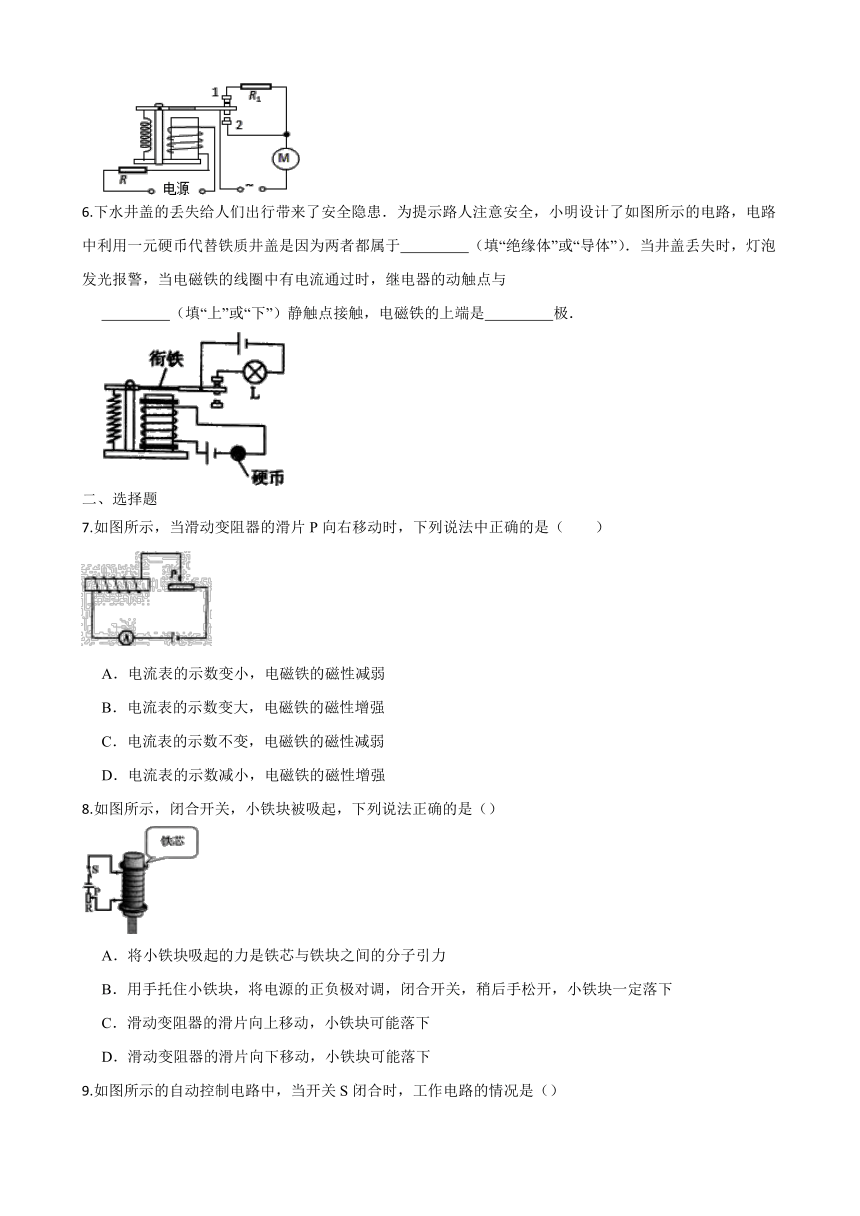

6.下水井盖的丢失给人们出行带来了安全隐患．为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于　 　（填“绝缘体”或“导体”）．当井盖丢失时，灯泡发光报警，当电磁铁的线圈中有电流通过时，继电器的动触点与
　 　（填“上”或“下”）静触点接触，电磁铁的上端是　 　极．
二、选择题
7.如图所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（　　）
A．电流表的示数变小，电磁铁的磁性减弱
B．电流表的示数变大，电磁铁的磁性增强
C．电流表的示数不变，电磁铁的磁性减弱
D．电流表的示数减小，电磁铁的磁性增强
8.如图所示，闭合开关，小铁块被吸起，下列说法正确的是（）
A．将小铁块吸起的力是铁芯与铁块之间的分子引力
B．用手托住小铁块，将电源的正负极对调，闭合开关，稍后手松开，小铁块一定落下
C．滑动变阻器的滑片向上移动，小铁块可能落下
D．滑动变阻器的滑片向下移动，小铁块可能落下
9.如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是（）
A．灯亮，电动机不转动，电铃响
B．灯亮，电动机转动，电铃响
C．灯不亮，电动机转动，电铃响
D．灯不亮，电动机不转动，电铃响
10.如图所示，烧杯中水面上浮着一空心小铁球，闭合开关S后，将滑片P向左端慢慢移动。在此过程中，空心小铁球所受到的浮力大小（　　）
A．逐渐变大 B．逐渐变小 C．保持不变； D．无法确定
11.如图所示，当闭合开关S，且将滑动变速器的滑片P向左移动时，电磁铁（　　）
A．b端是N极，磁性减弱 B．a端是N极，磁性增强
C．a端是S极，磁性增强 D．b端是S极，磁性减弱
12.某同学连接如图所示电路研究电磁铁的磁性。为了让铁钉吸引大头针的数目增多，以下措施中可行的 （　　）
A．将滑片向左端滑动 B．将滑片向右端滑动
C．减少铁钉上所绕线圈的匝数 D．去掉一节干电池
113.如图所示，是小王同学探究“电磁铁磁性强弱跟电流大小的关系，的电路图。小王在探究过程中，你认为以下说法正确的是（）
A．滑动变阻器的滑片向a端滑动时，电磁铁吸引的铁钉减少
B．电磁铁的上端为S极
C．滑动变阻器的滑片向b端滑动时，电磁铁磁性增强
D．判断电磁铁磁性的强弱，主要是观察电磁铁匝数多少
三、画图题
14.如图是防汛报警器的装置图，请用笔画线正确连接电路．当水位上涨时，电路接通，小灯泡发光报警．
15.连接如图丙所示的电磁继电器的控制电路和受控电路，使得闭合开关S后，电铃工作，并请标出电磁铁的N极。
四、实验探究题
16.探究“电磁铁磁性的强弱与哪些因素有关”，做了如图所示的几次实验。
（1）通电导线周围有磁场是丹麦物理学家奥斯特发现的，我们把这种现象称为电流的磁效应，磁场的方向与 　 　有关。
（2）三次实验中通过观察比较电磁铁 　 　来判断磁性的大小。
（3）观察图甲中的AB可知：有相同的铁芯，当线圈中电流相等时，匝数越多，电磁铁磁性越 　 　。
（4）通过观察图乙、丙两图可知：当线圈匝数相同、有相同的铁芯时，流经的电流越 　 　 ，电磁铁磁性越强，
答案
1.软；磁性
2.强；总功率过大
3.弱；1
4.通电；吸引；弹簧
5.强；2；快
6.导体；下；N．
7-13 B D D A B B B
14.解：如图所示：
15.解:如图所示:
16.（1）电流方向 （2）吸引大头针的个数 （3）强 （4）大
