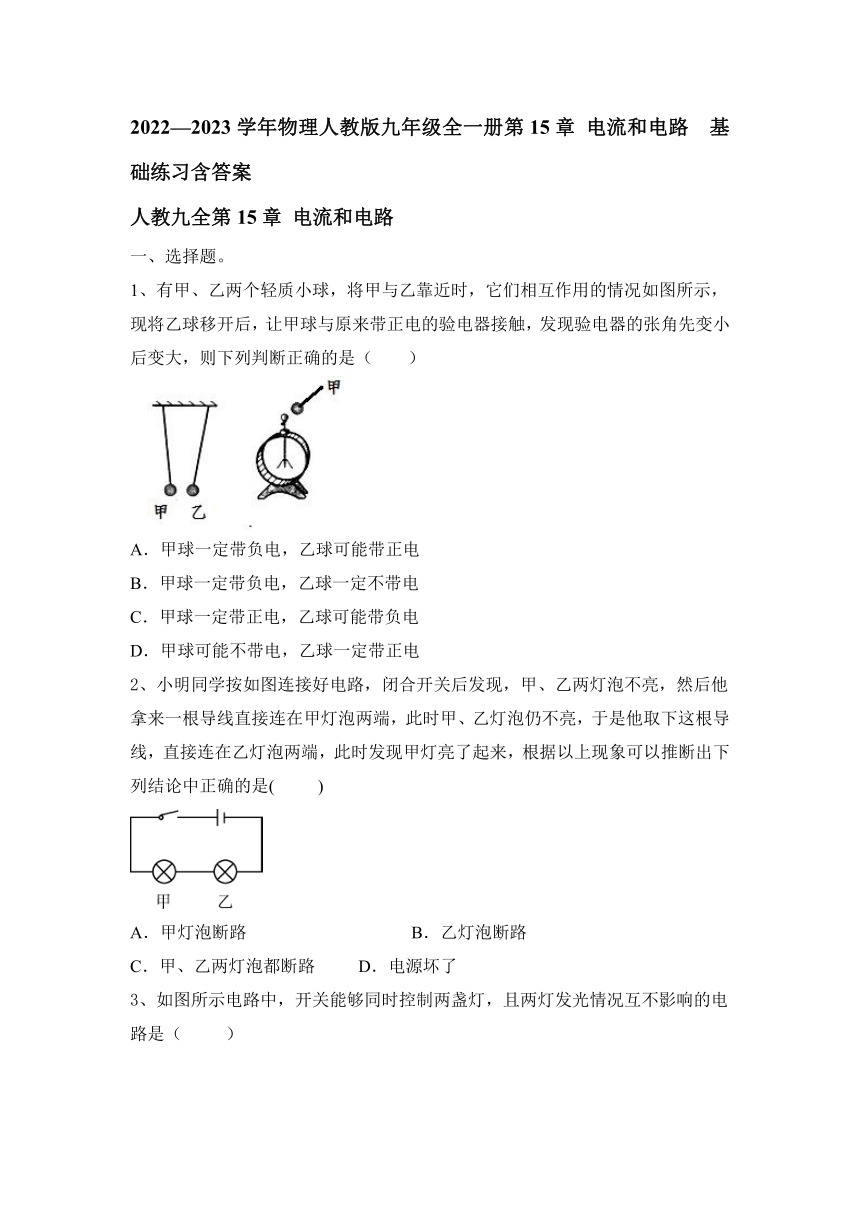

2022—2023学年物理人教版九年级全一册第15章 电流和电路 基础练习含答案

2022—2023学年物理人教版九年级全一册第15章 电流和电路 基础练习含答案
人教九全第15章 电流和电路
一、选择题。
1、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
2、小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列结论中正确的是( )
A．甲灯泡断路 B．乙灯泡断路
C．甲、乙两灯泡都断路 D．电源坏了

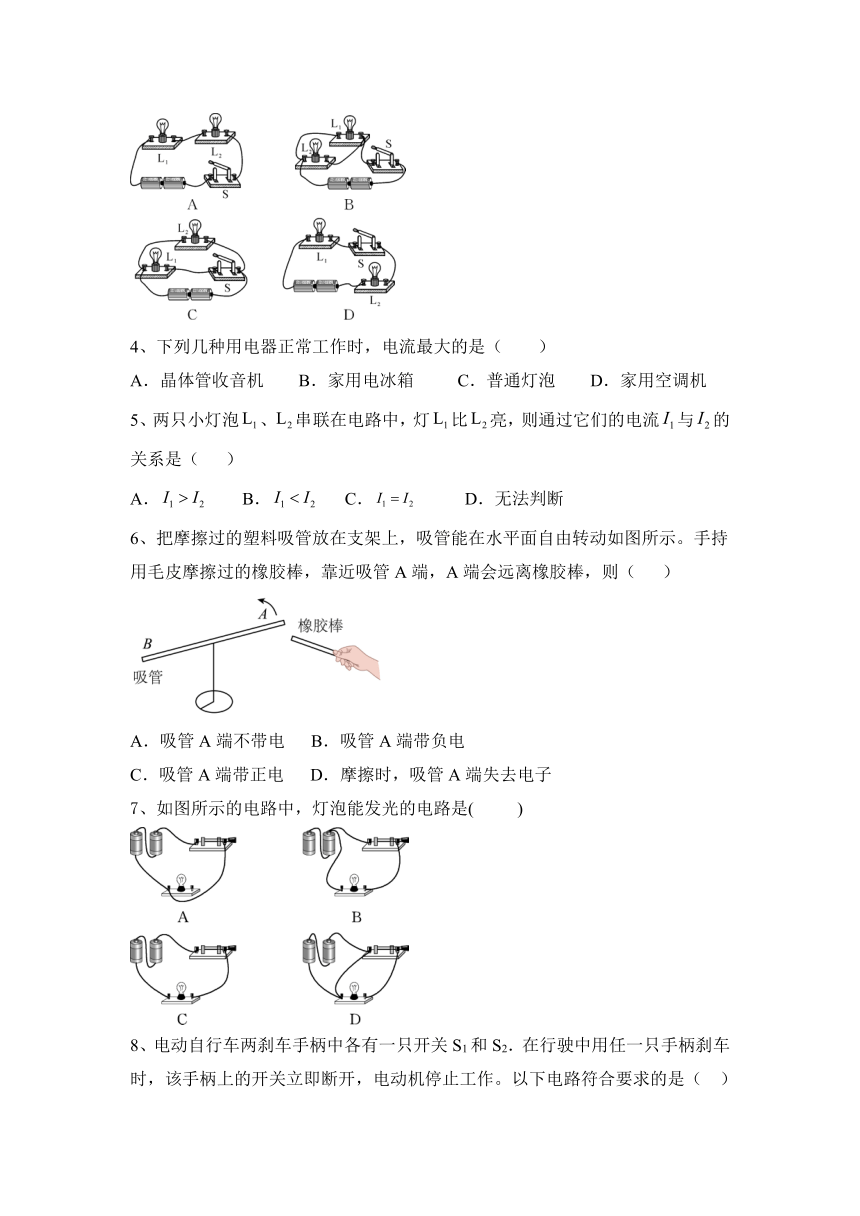

3、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（ ）
4、下列几种用电器正常工作时，电流最大的是（ 　）
A．晶体管收音机　 B．家用电冰箱 C．普通灯泡　 D．家用空调机
5、两只小灯泡、串联在电路中，灯比亮，则通过它们的电流与的关系是（ ）
A． B． C． D．无法判断
6、把摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动如图所示。手持用毛皮摩擦过的橡胶棒，靠近吸管A端，A端会远离橡胶棒，则（ ）
A．吸管A端不带电 B．吸管A端带负电
C．吸管A端带正电 D．摩擦时，吸管A端失去电子
7、如图所示的电路中，灯泡能发光的电路是( )

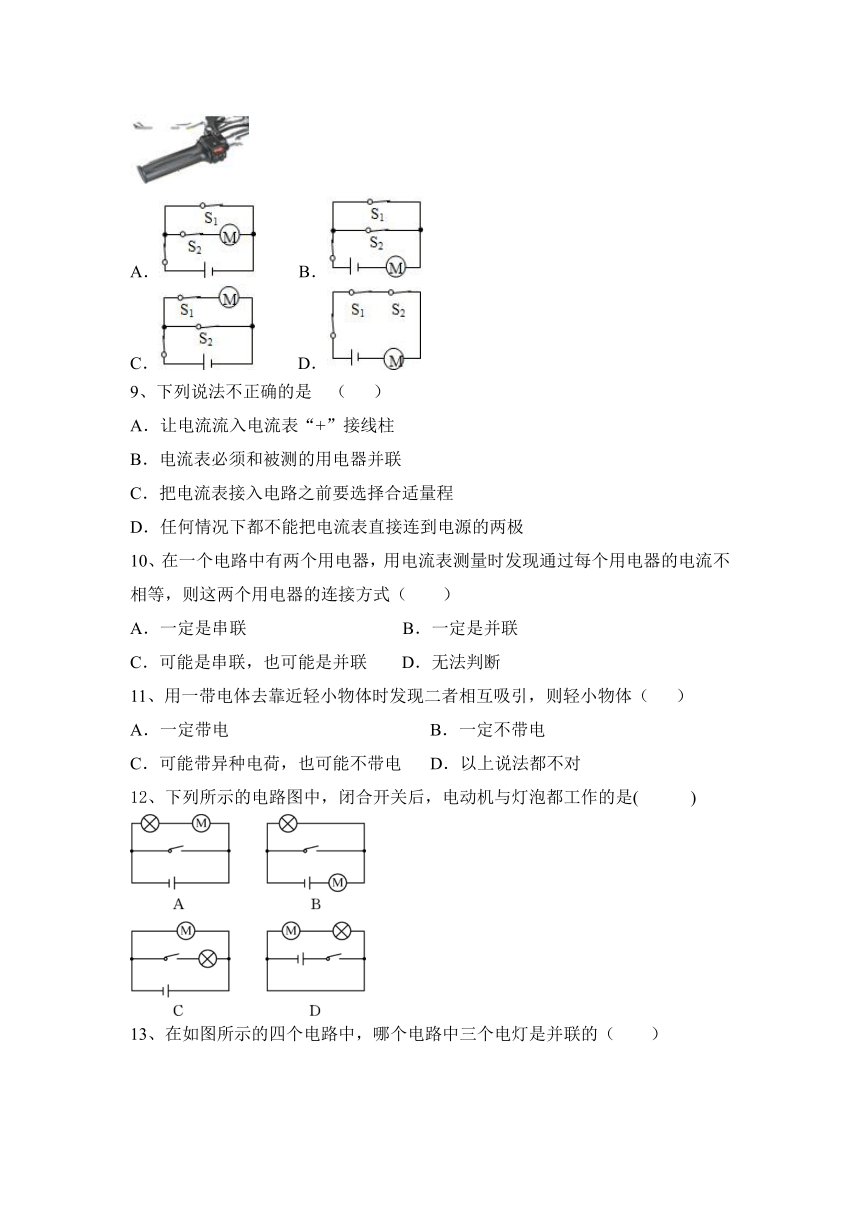

8、电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（　）
A． B．
C． D．
9、下列说法不正确的是 （　 ）
A．让电流流入电流表“+”接线柱
B．电流表必须和被测的用电器并联
C．把电流表接入电路之前要选择合适量程
D．任何情况下都不能把电流表直接连到电源的两极
10、在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
11、用一带电体去靠近轻小物体时发现二者相互吸引，则轻小物体（ ）
A．一定带电 B．一定不带电
C．可能带异种电荷，也可能不带电 D．以上说法都不对
12、下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是( )

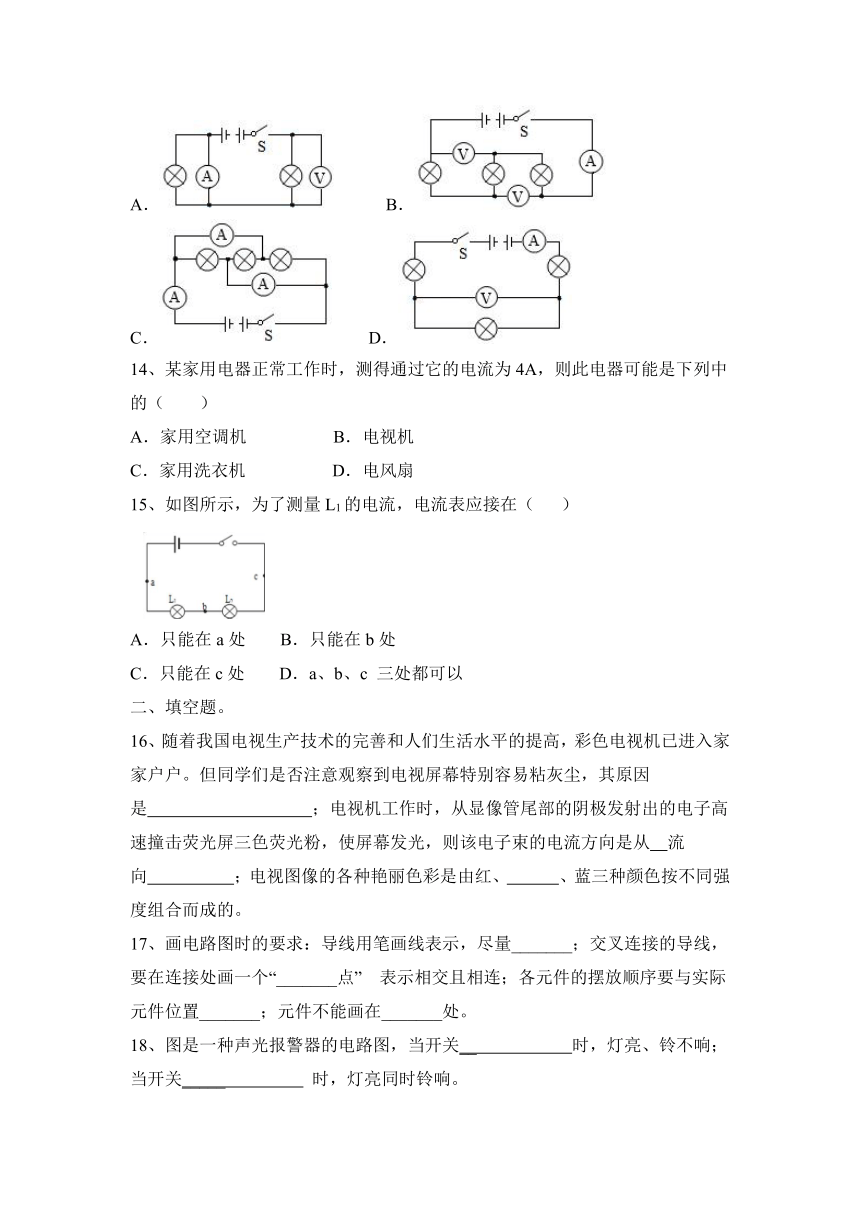

13、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
14、某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（ ）
A．家用空调机 B．电视机
C．家用洗衣机 D．电风扇
15、如图所示，为了测量L1的电流，电流表应接在（ ）
A．只能在a处 B．只能在b处
C．只能在c处 D．a、b、c 三处都可以
二、填空题。
16、随着我国电视生产技术的完善和人们生活水平的提高，彩色电视机已进入家家户户。但同学们是否注意观察到电视屏幕特别容易粘灰尘，其原因是 ；电视机工作时，从显像管尾部的阴极发射出的电子高速撞击荧光屏三色荧光粉，使屏幕发光，则该电子束的电流方向是从 流向 ；电视图像的各种艳丽色彩是由红、 、蓝三种颜色按不同强度组合而成的。
17、画电路图时的要求：导线用笔画线表示，尽量_______；交叉连接的导线，要在连接处画一个“_______点” 表示相交且相连；各元件的摆放顺序要与实际元件位置_______；元件不能画在_______处。

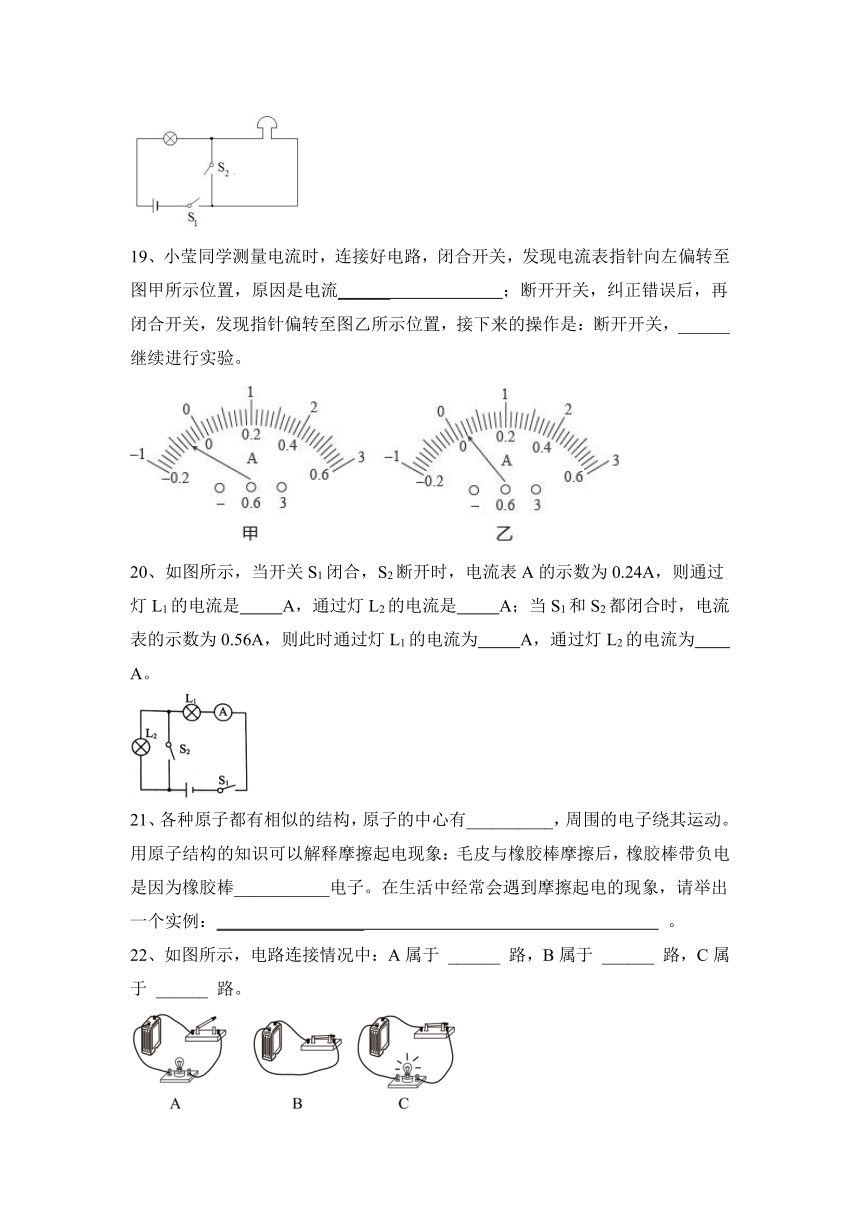

18、图是一种声光报警器的电路图，当开关__ 时，灯亮、铃不响；当开关_____ 时，灯亮同时铃响。
19、小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流______ ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
20、如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是 A，通过灯L2的电流是 A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1的电流为 A，通过灯L2的电流为 A。
21、各种原子都有相似的结构，原子的中心有__________，周围的电子绕其运动。用原子结构的知识可以解释摩擦起电现象：毛皮与橡胶棒摩擦后，橡胶棒带负电是因为橡胶棒___________电子。在生活中经常会遇到摩擦起电的现象，请举出一个实例：_________________ 。
22、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
23、如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关________；若要使灯泡L1和L2组成并联电路应该闭合开关________，如果闭合开关________就会导致整个电路短路。
三、作图题。
24、如图所示，是四开门电冰箱上方保鲜室内照明灯的电路元件符号，保鲜室内的照明灯由上方两个门控开关控制（门打开开关闭合），当保鲜室的任何一个门打开或两个门都打开，照明灯都亮：而只有当两个门都关闭后，照明灯才熄灭，请连出此电路图。
四、综合题。
25、电流的理解：
（1）电流形成的原因：________ 。（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________。）
（2）规定：________ 的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________。
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________。
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________。
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为_____。
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________ 。有些二极管会发光叫________ 。
五、实验题。
26、小致按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示。
（1）在实验中，小致试触时电流表的指针偏转情况如图2所示，根据你的分析，你认为原因可能是______；
（2）在实验过程中他们连接了如图3所示的电路闭合开关后，观察到灯L2______（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：______；
（3）请在图3上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（______）
六、计算类综合题。
27、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022—2023学年物理人教版九年级全一册第15章 电流和电路 基础练习含答案
人教九全第15章 电流和电路
一、选择题。
1、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
【答案】A
2、小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列结论中正确的是( )
A．甲灯泡断路 B．乙灯泡断路
C．甲、乙两灯泡都断路 D．电源坏了
【答案】B
3、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（ ）
【答案】B
4、下列几种用电器正常工作时，电流最大的是（ 　）
A．晶体管收音机　 B．家用电冰箱 C．普通灯泡　 D．家用空调机
【答案】D
5、两只小灯泡、串联在电路中，灯比亮，则通过它们的电流与的关系是（ ）
A． B． C． D．无法判断
【答案】C
6、把摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动如图所示。手持用毛皮摩擦过的橡胶棒，靠近吸管A端，A端会远离橡胶棒，则（ ）
A．吸管A端不带电 B．吸管A端带负电
C．吸管A端带正电 D．摩擦时，吸管A端失去电子
【答案】B
7、如图所示的电路中，灯泡能发光的电路是( )
【答案】C
8、电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（　）
A． B．
C． D．
【答案】D
9、下列说法不正确的是 （　 ）
A．让电流流入电流表“+”接线柱
B．电流表必须和被测的用电器并联
C．把电流表接入电路之前要选择合适量程
D．任何情况下都不能把电流表直接连到电源的两极
【答案】B
10、在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
【答案】B
11、用一带电体去靠近轻小物体时发现二者相互吸引，则轻小物体（ ）
A．一定带电 B．一定不带电
C．可能带异种电荷，也可能不带电 D．以上说法都不对
【答案】C
12、下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是( )
【答案】C
13、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
【答案】C
14、某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（ ）
A．家用空调机 B．电视机
C．家用洗衣机 D．电风扇
【答案】A
15、如图所示，为了测量L1的电流，电流表应接在（ ）
A．只能在a处 B．只能在b处
C．只能在c处 D．a、b、c 三处都可以
【答案】D
二、填空题。
16、随着我国电视生产技术的完善和人们生活水平的提高，彩色电视机已进入家家户户。但同学们是否注意观察到电视屏幕特别容易粘灰尘，其原因是 ；电视机工作时，从显像管尾部的阴极发射出的电子高速撞击荧光屏三色荧光粉，使屏幕发光，则该电子束的电流方向是从 流向 ；电视图像的各种艳丽色彩是由红、 、蓝三种颜色按不同强度组合而成的。
【答案】屏幕带电吸引轻小物体 荧光屏(屏幕) 阴极 绿
17、画电路图时的要求：导线用笔画线表示，尽量_______；交叉连接的导线，要在连接处画一个“_______点” 表示相交且相连；各元件的摆放顺序要与实际元件位置_______；元件不能画在_______处。
【答案】横平竖直 黑 相对应 拐角
18、图是一种声光报警器的电路图，当开关__ 时，灯亮、铃不响；当开关_____ 时，灯亮同时铃响。
【答案】S1、S2均闭合 S1闭合，S2断开
19、小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流______ ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】正负接线柱反接 改接小量程
20、如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是 A，通过灯L2的电流是 A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1的电流为 A，通过灯L2的电流为 A。
【答案】0.24 0.56 0
21、各种原子都有相似的结构，原子的中心有__________，周围的电子绕其运动。用原子结构的知识可以解释摩擦起电现象：毛皮与橡胶棒摩擦后，橡胶棒带负电是因为橡胶棒___________电子。在生活中经常会遇到摩擦起电的现象，请举出一个实例：_________________ 。
【答案】原子核　 得到　
干燥的秋天用塑料梳子梳头发，头发随着飘动起来，而且越梳理蓬松得越厉害。
22、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
【答案】断路 短路 通路
23、如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关________；若要使灯泡L1和L2组成并联电路应该闭合开关________，如果闭合开关________就会导致整个电路短路。
【答案】S2 S3、S1 S1、S2
三、作图题。
24、如图所示，是四开门电冰箱上方保鲜室内照明灯的电路元件符号，保鲜室内的照明灯由上方两个门控开关控制（门打开开关闭合），当保鲜室的任何一个门打开或两个门都打开，照明灯都亮：而只有当两个门都关闭后，照明灯才熄灭，请连出此电路图。
【答案】如图所示：
四、综合题。
25、电流的理解：
（1）电流形成的原因：________ 。（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________。）
（2）规定：________ 的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________。
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________。
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________。
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为_____。
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________ 。有些二极管会发光叫________ 。
【答案】（1）电荷的定向移动 正电荷 负电荷 正、负电荷
（2）正电荷定向移动 正极 负极 相反 自由电子 相反、B、
单向导电性、发光二极管
五、实验题。
26、小致按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示。
（1）在实验中，小致试触时电流表的指针偏转情况如图2所示，根据你的分析，你认为原因可能是______；
（2）在实验过程中他们连接了如图3所示的电路闭合开关后，观察到灯L2______（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：______；
（3）请在图3上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（______）
【答案】电流表正负接线柱接反 不发光 电路中存在短路
六、计算类综合题。
27、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
