第十五章 电流和电路
第4节 电流的测量

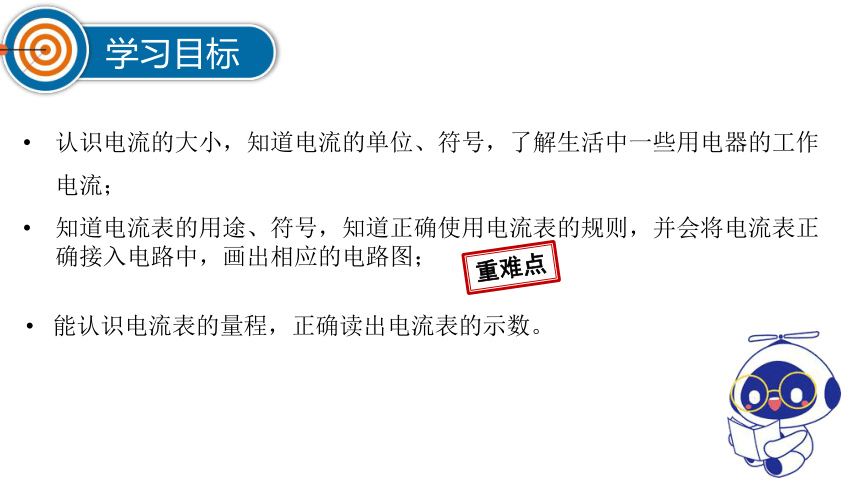

学习目标
认识电流的大小，知道电流的单位、符号，了解生活中一些用电器的工作电流；
知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图；
能认识电流表的量程，正确读出电流表的示数。
重难点
新课引入
我们把同一个小灯泡，接 2 节干电池和接 1 节干电池，观察小灯泡的明亮程度。
这是因为流过小灯泡的电流的强弱不同

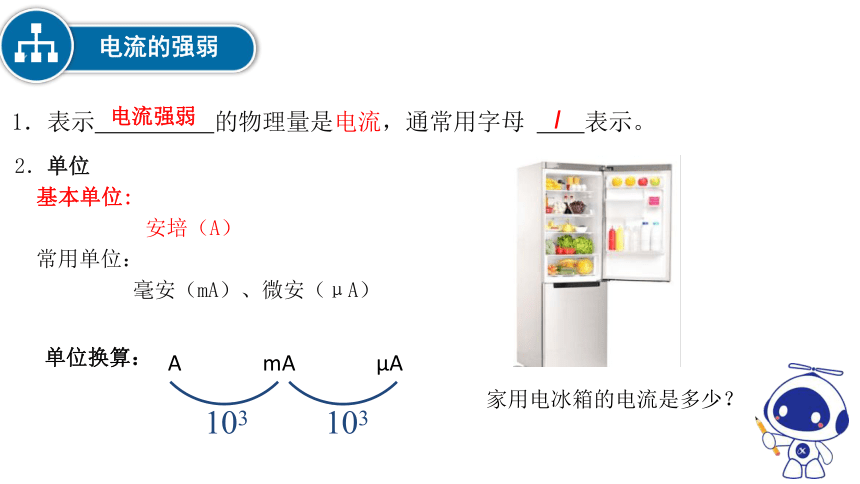

电流的强弱
1．表示 的物理量是电流，通常用字母 表示。
2．单位
基本单位:
安培（A）
常用单位：
毫安（mA）、微安（μA）
103
103
单位换算：
A
mA
μA
电流强弱
I
家用电冰箱的电流是多少？

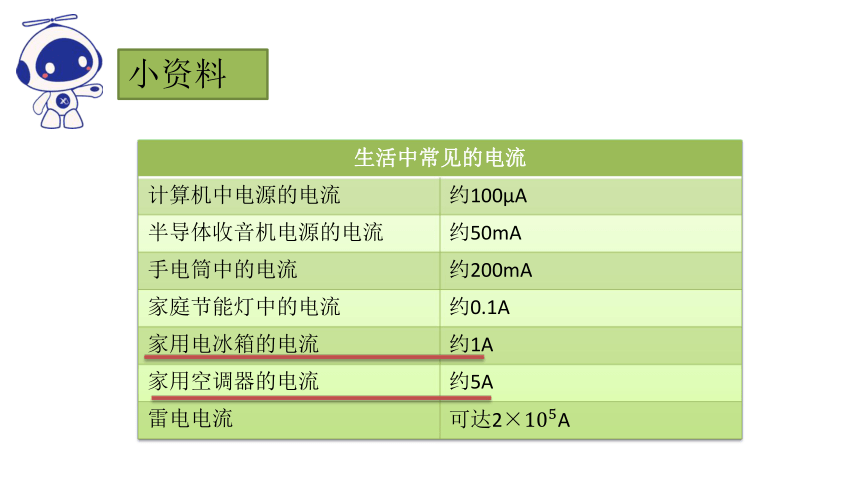

小资料
生活中常见的电流
计算机中电源的电流 约100μA
半导体收音机电源的电流 约50mA
手电筒中的电流 约200mA
家庭节能灯中的电流 约0.1A
家用电冰箱的电流 约1A
家用空调器的电流 约5A
雷电电流 可达2×A

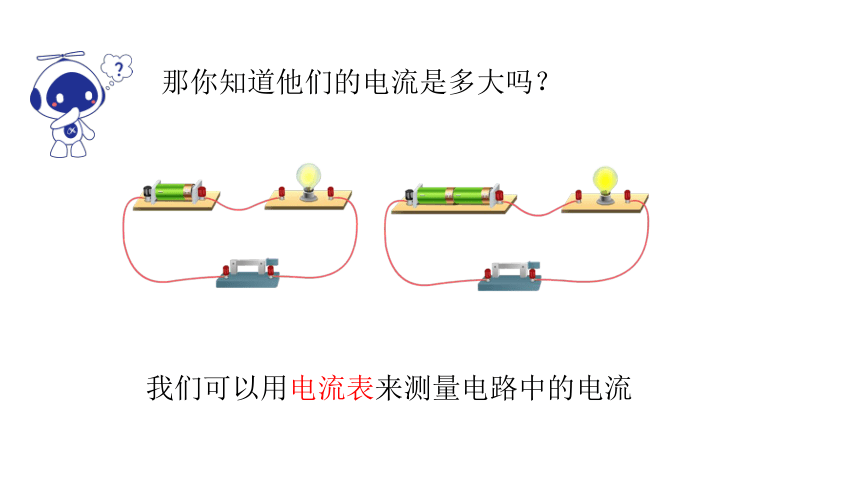

那你知道他们的电流是多大吗？
我们可以用电流表来测量电路中的电流
电流的测量

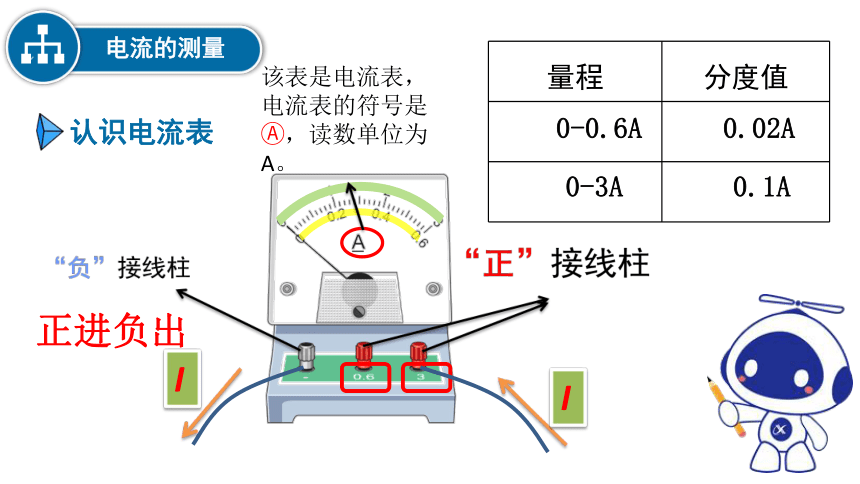

认识电流表
量程 分度值
I
I
该表是电流表，电流表的符号是 ，读数单位为A。
0-0.6A
0.02A
0-3A
0.1A
正进负出
1.使用前调零
调零螺母
使用前先看电流表的指针是否指零，若不指零，则需用工具调零。
2.使用时
①与被测用电器串联
让电流从“＋”线柱流进，从“－”接线柱流出
②正进负出
③选择适当量程
为避免电流过大损坏电流表，在不能事先估计电流的情况下，可以先闭合开关，然后迅速断开（叫做试触），看看在开关闭合的瞬间指针的偏转是否在最大测量值智内。
④注意事项
思考：为什么电流表不能直接接在电源两端？
因为电流表相当于导线，直接接在电源两端，会造成电源短路，电路中电流很大，会损坏电源和烧坏电流表。
3.电流表的读数
0.2A+0.02×6=0.32A
“三步” 读数法
第一步：明确所选量程，即电流表的量程，知道一大格所代表的电流；
第二步：明确所选的分度值，即表盘上的一个小格所代表的的电流大小
第三步：大格的值＋大格后面的小格格数乘以分度值就是电流的值。
课堂练习
判断电流表的测量对象
请读数
0.58A
1.4A
课堂总结
拓展延伸
生 物 电
不但在输电线路中有电流，生物体内也有电流。例如，人体心脏的跳动就是由电流来控制的。
在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图。通过心电图可以了解心脏的工作是否正常。
课后作业：
