探究凸透镜成像规律

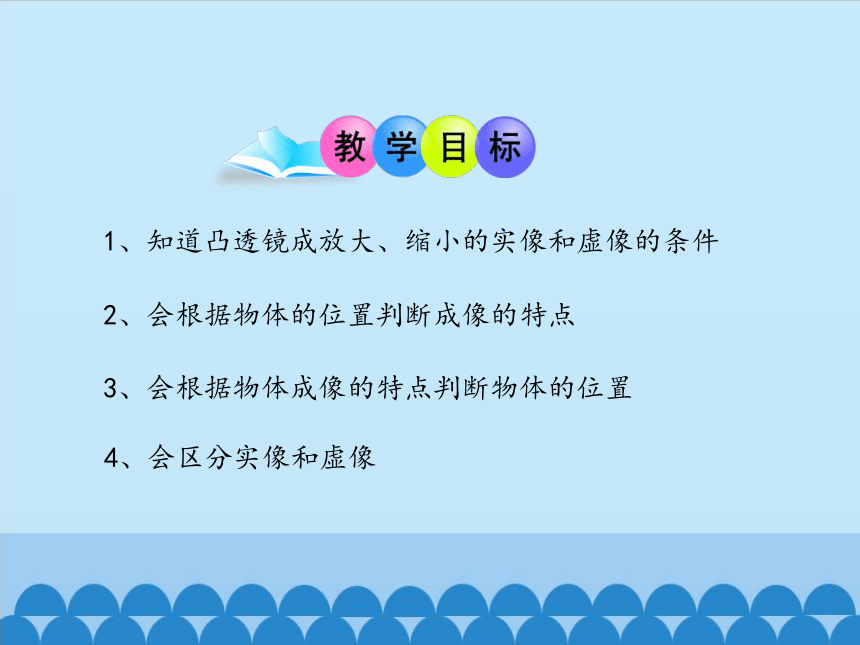

1、知道凸透镜成放大、缩小的实像和虚像的条件
2、会根据物体的位置判断成像的特点
3、会根据物体成像的特点判断物体的位置
4、会区分实像和虚像
凸透镜成像情况一样吗？

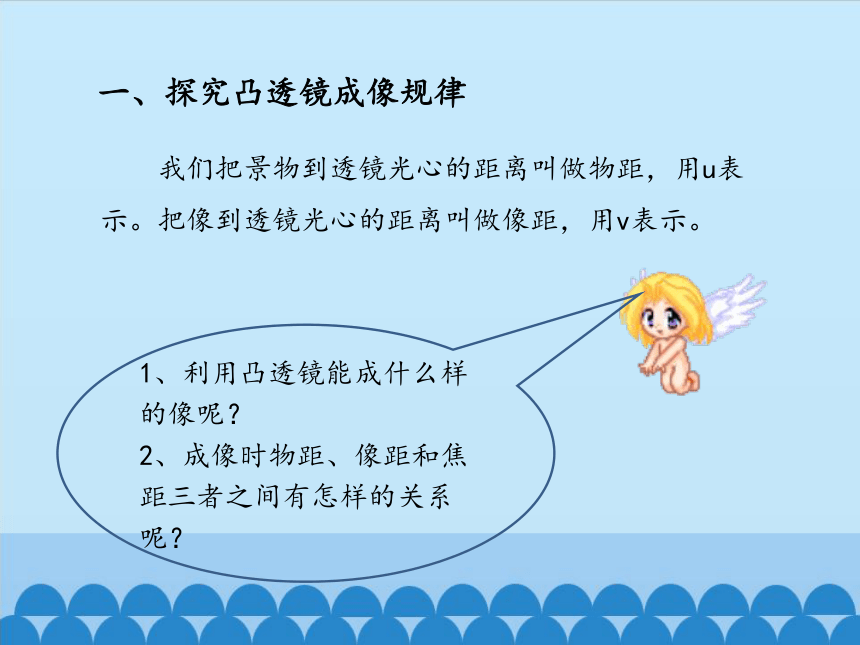

一、探究凸透镜成像规律
1、利用凸透镜能成什么样的像呢？
2、成像时物距、像距和焦距三者之间有怎样的关系呢？
我们把景物到透镜光心的距离叫做物距，用u表示。把像到透镜光心的距离叫做像距，用v表示。

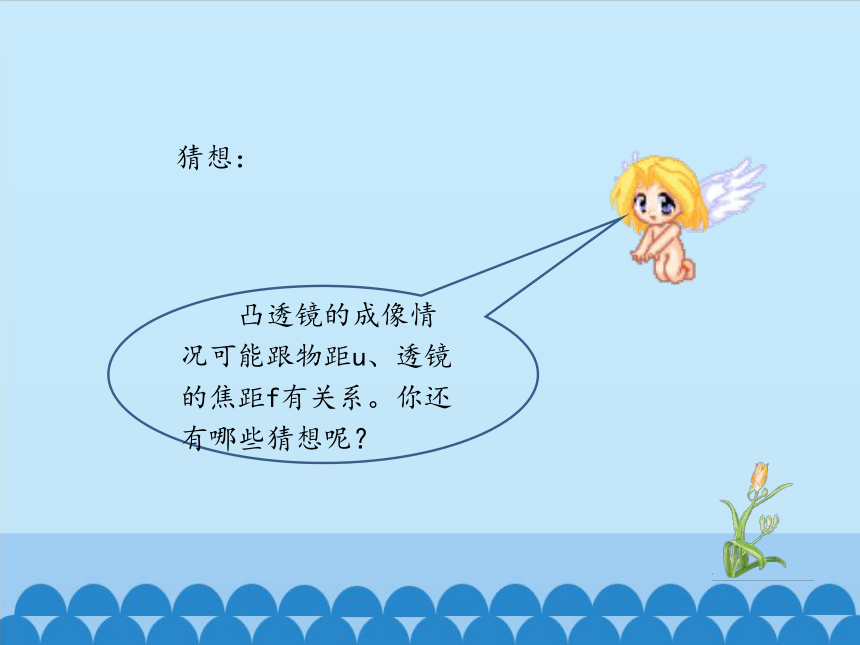

凸透镜的成像情况可能跟物距u、透镜的焦距f有关系。你还有哪些猜想呢？
猜想：
实验器材
“上”字光源
凸透镜
光屏
也可用蜡烛

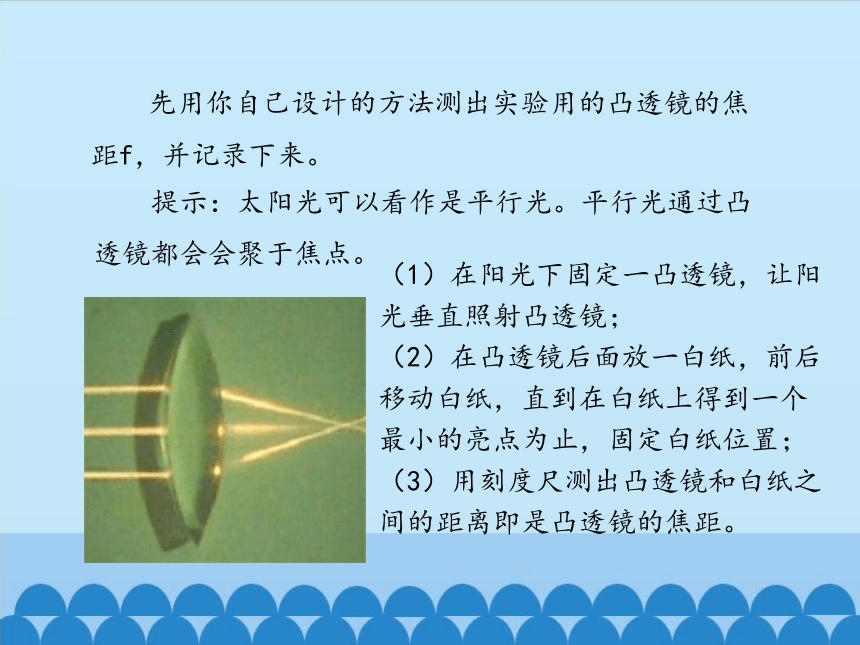

先用你自己设计的方法测出实验用的凸透镜的焦距f，并记录下来。
提示：太阳光可以看作是平行光。平行光通过凸透镜都会会聚于焦点。
（1）在阳光下固定一凸透镜，让阳光垂直照射凸透镜；
（2）在凸透镜后面放一白纸，前后移动白纸，直到在白纸上得到一个最小的亮点为止，固定白纸位置；
（3）用刻度尺测出凸透镜和白纸之间的距离即是凸透镜的焦距。

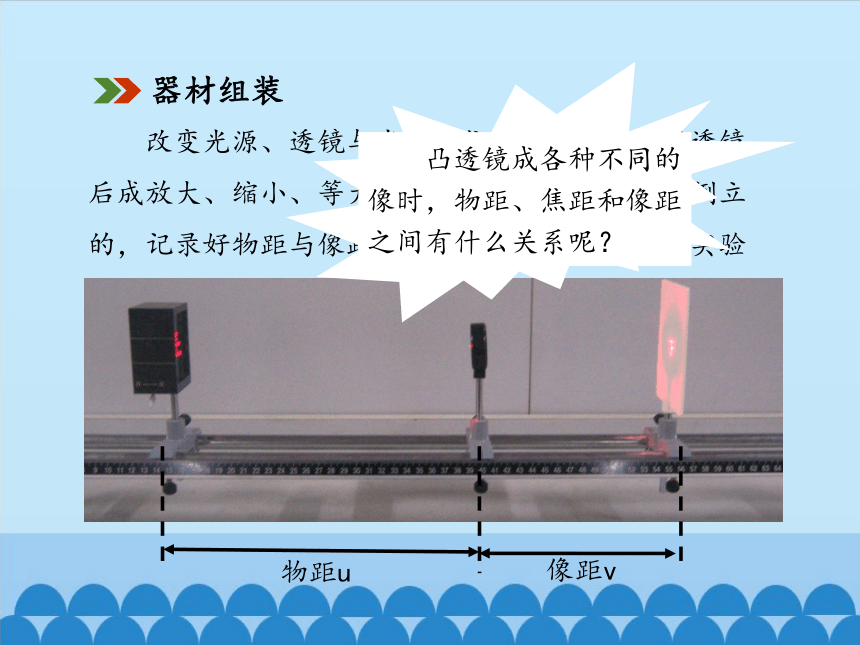

器材组装
物距u
像距v
改变光源、透镜与光屏的位置，让发光体经透镜后成放大、缩小、等大的像，观察像是正立还是倒立的，记录好物距与像距，换不同焦距的透镜重复实验

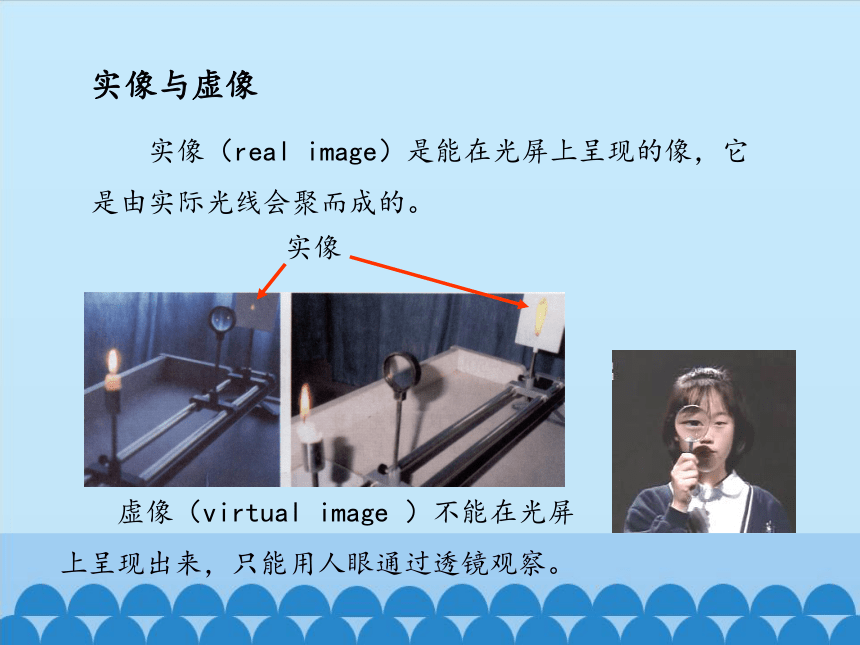

实像与虚像
实像（real image）是能在光屏上呈现的像，它是由实际光线会聚而成的。
实像
虚像（virtual image ）不能在光屏上呈现出来，只能用人眼通过透镜观察。
透镜焦距
f /cm 实验次数 像的大小 像的正倒 像的性质 物距
u /cm 像距
v /cm
探究实验记录表
实验次数 物距 正立
倒立 放大
缩小 实像
虚像 像距
1
2
3
4
5
6
7
8
u>2f
倒立
缩小
实像
f倒立
等大
实像
v=2f
u=2f
f倒立
放大
实像
v>2f
u=f
平行光
u正立
放大
虚像
分析实验数据，归纳总结出凸透镜成像规律
记忆口诀：一焦分虚实，二焦分大小；实像异侧倒，
物近像远大；虚像在同侧，正立且放大。
物象：我（物）进敌（像）退，敌（像）进我（物）退
很难记，怎么办？
用图象更好把凸透镜成像规律反映出来。
分五点画成像分析：
1、当 u＞2f 时，
f＜v＜2f
缩小倒立实像
f
f
2f
2f
F
F
B′
B
O
A′
A
2、当 2f＞u＞f 时，
v>2f
放大倒立实像
f
f
2f
2f
F
F
B′
B
O
A′
A
3、当 u放大正立虚像
f
f
2f
2f
F
F
B′
B
O
A′
A
4、当 u=2f 时，
v=2f
等大倒立实像
f
f
2f
2f
F
F
B′
B
O
A′
A
5、当 u=f 时，
不能成像，是平行光
f
f
2f
2f
F
F
B
O
A
二、凸透镜的应用
1.放大镜（u＜f）
2.幻灯机（2f＞u＞f）
3.照相机（u＞2f）
当u>2f时，像距v应满足： ，题中给出像距v =16cm，
分析:本题给出的信息是成倒立缩小的实像，说明物距应满足 ；
例题：某同学在“研究凸透镜成像”的实验中，光屏移动到离凸透镜16cm处，得到烛焰倒立、缩小的像，他使用的凸透镜的焦距为：
Ａ.4cm Ｂ.8cm Ｃ.12cm Ｄ.18cm
f < v < 2f
u > 2f
即：f < 16 cm < 2f，选C
1. 若有一凸透镜的焦距为15cm，当物体AB放在该凸透镜主光轴上距离凸透镜29cm的位置时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个( )
A、倒立放大的实像 B、倒立缩小的实像
C、正立放大的实像 D、正立放大的虚像
A
2.一平行光正对着凸透镜照射，在离透镜10 cm处的光屏上得到一个亮点，那么当物体位于透镜前25 cm处，在透镜另一侧可以得到一个（ ） A.倒立缩小的实像
B.倒立放大的实像 C.正立放大的虚像 D.正立缩小的虚像
Ａ
3.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成（ ）
A、照相机 B、幻灯机 C、放大镜 D、潜望镜
B
4.在“研究凸透镜成像”实验中，物体在光屏上所成的实像一定是（ ）
A.正立的像 B.缩小的像
C.倒立的像 D.放大的像
Ｃ
5.关于实像和虚像，正确的说法是 （ ）
A.实像能用光屏收到，虚像则收不到
B.虚像是人的幻觉，实际上并没有光线进入人眼
C.平面镜成虚像，凸透镜成实像
D.由光的反射成实像，光的折射成虚像
Ａ
6.有四种不同焦距的凸透镜，如果要使距凸透镜15 cm的物体在光屏上得到缩小的像，那么应选凸透镜的焦距为（ ）
A.5 cm B.10 cm C.20 cm D.30 cm
Ａ
实验次数 物距 正立
倒立 放大
缩小 实像
虚像 像距
1
2
3
4
5
6
7
8
u>2f
倒立
缩小
实像
f倒立
等大
实像
v=2f
u=2f
f倒立
放大
实像
v>2f
u=f
平行光
u正立
放大
虚像
