第 1 节 电能 电功
九年级物理下（RJ）
教学课件
第十八章 电 功 率

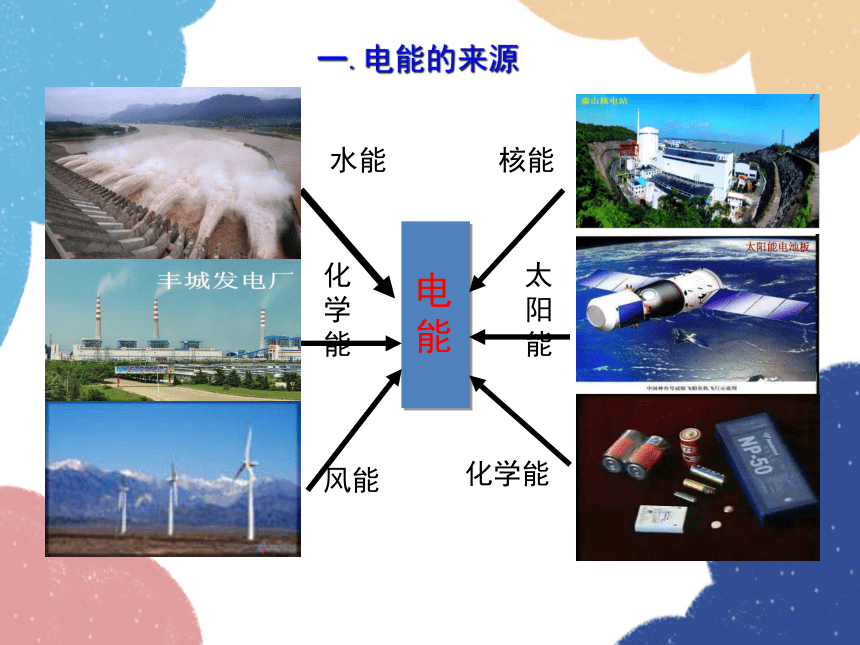

电能
风能
化学能
化学能
太阳能
核能
水能
一.电能的来源

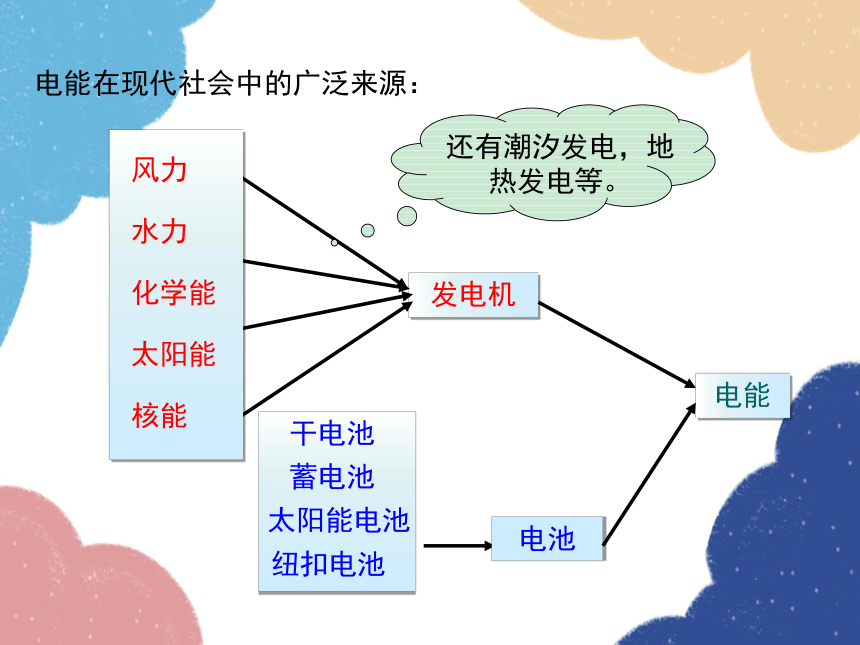

电能在现代社会中的广泛来源：
发电机
干电池
蓄电池
太阳能电池
纽扣电池
电池
电能
风力
水力
化学能
太阳能
核能
还有潮汐发电，地热发电等。

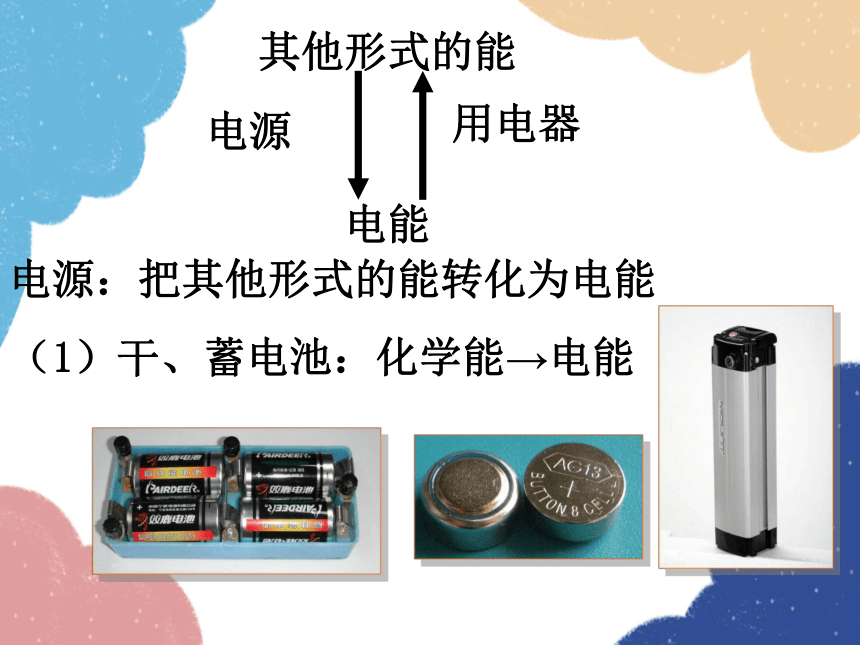

其他形式的能
电能
电源
用电器
电源：把其他形式的能转化为电能
（1）干、蓄电池：化学能→电能

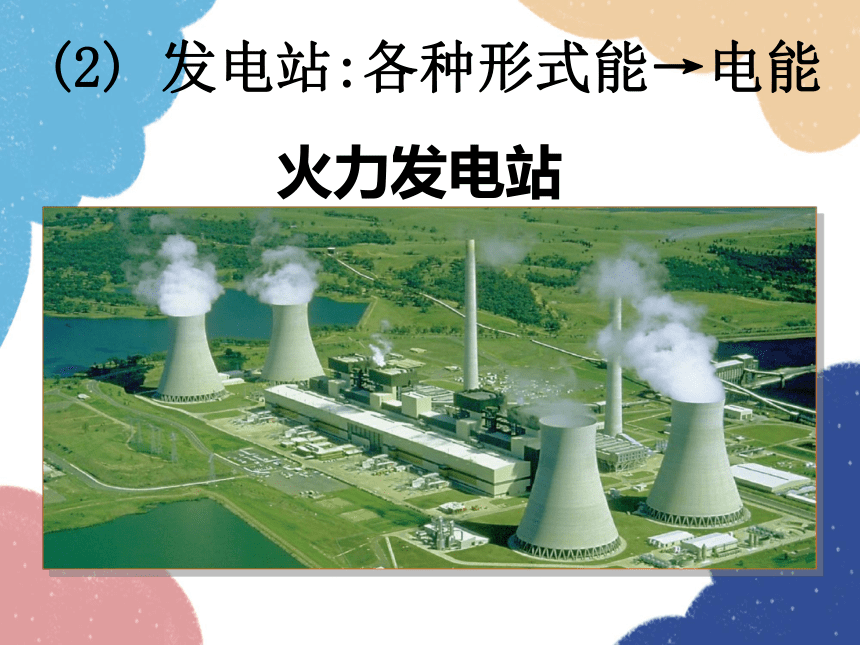

(2) 发电站:各种形式能→电能
火力发电站

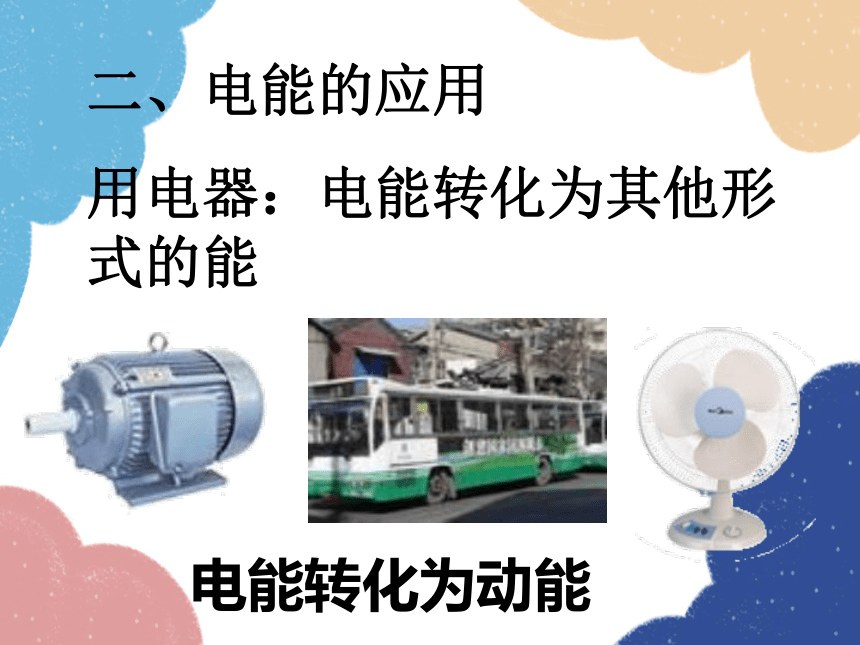

电能转化为动能
二、电能的应用
用电器：电能转化为其他形式的能

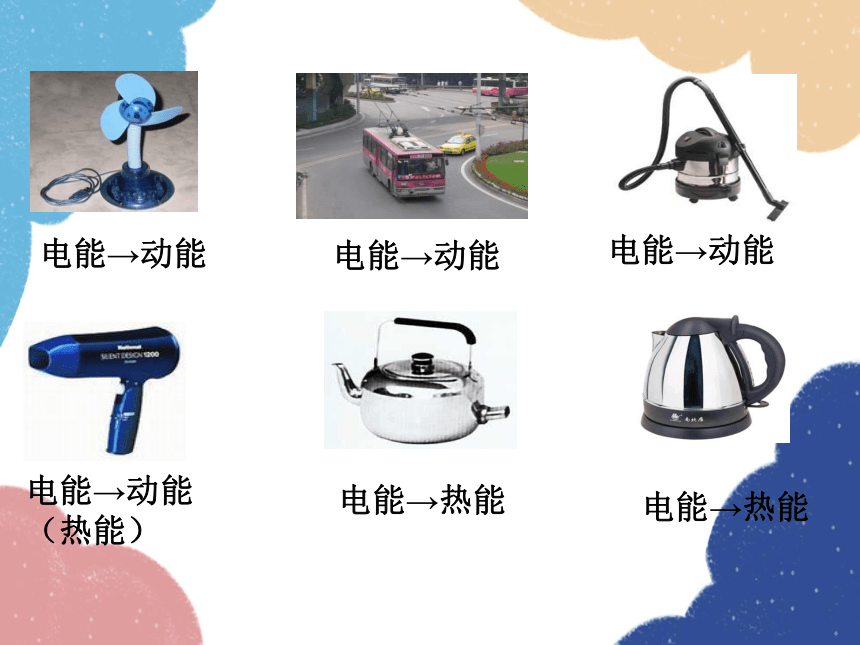

电能→动能
电能→动能
电能→动能（热能）
电能→热能
电能→动能
电能→热能

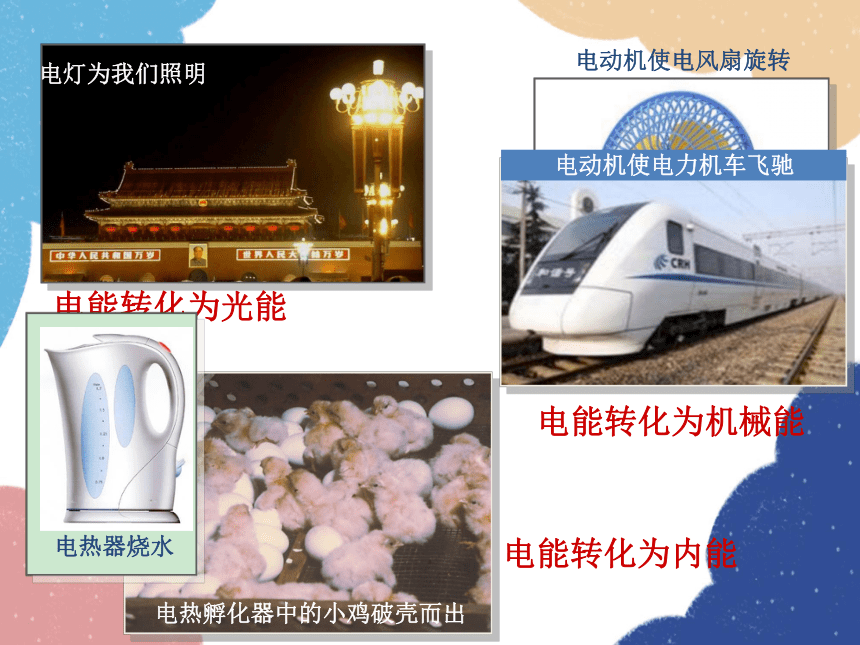

电能转化为光能
电能转化为机械能
电能转化为内能
电灯为我们照明
电动机使电风扇旋转
电动机使电力机车飞驰
电热孵化器中的小鸡破壳而出
电热器烧水

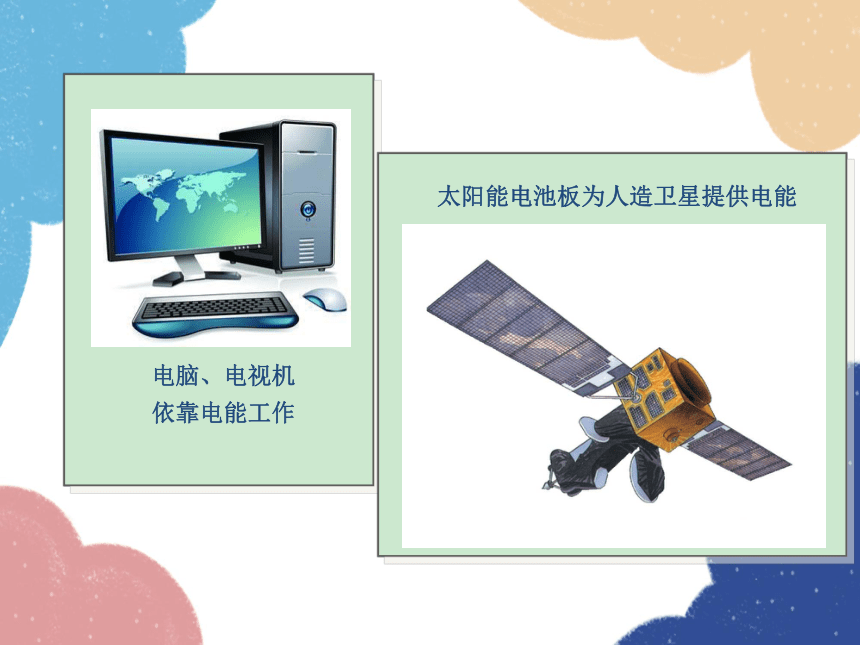

电脑、电视机
依靠电能工作
太阳能电池板为人造卫星提供电能
　　2．电能的单位：
　　能量的国际单位：焦耳（J）
　　生活中的电能单位：度，千瓦时（kW·h）
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
　　1．用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
三、认识电能
1焦耳有多大呢？
普通的手电筒通电1s，消耗的电能大约是1J。
微波炉工作1min消耗的电能大约是60000J。
把一个苹果举高一米做功大约等于1J。
灌溉农田330m2
采煤105kg
炼钢1.6kg
电车行驶0.85千米
一度电能做什么呢？
洗衣机工作2.7个小时
电脑工作5小时
生产“彩电”0.3台
生产方便面170包
生产毛毯2条
10盏节能灯工作100小时
一度电的用处
机织棉布11m
生产化肥0.7kg
　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
四、电能的计量
电能表：用电器在一段时间内消耗的电能
2(4)A:
电能表标定电流为2A
额定电大电流为4A
50Hz：
表示电能表在50Hz的交流电中使用
3000r/kW·h：
表示每消耗1kW·h（度）的电能，转盘转动3000转
示数：145.5 kW·h
220V:
表示电能表适用的额定电压为220V
有一种电子式单向电能表已开始使用，期中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示。
表示每消耗1kW·h的电能，指示灯闪烁3200次
用户买来IC卡后插入，电能表读取卡中的金额。一旦金额用完，电能表切断电路，这时需要到银行为IC卡储值，重新插入电能表。
4 2 6 7 8
4 3 7 4 4
W1=__________kw h
W2=__________kw h
1月底:
2月底:
W=______________ kw h
4267.8
4374.4
W2 -W1= 106.6
2月份用电:
电能表的读数及电能计量方法
读数
读数
电流流过用电器，把电能转化为其他形式能的过程，也就是电流做功的过程，所以，电流能够做功。
　　电功：电流所做的功。
　　符号：W。
　　实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能；获得了多少其他形式的能。
四、电能的计量
点拨：科学家们用精确的实验研究得出：
（2）在电压和时间相等的条件下，电功跟电流成正比。
（3）在电压和电流相等的条件下，电功跟时间成正比。
（1）在电流和时间相等的条件下，电功跟电压成正比。
结论：电流在某段电路上所做的功，跟这段电路两端的电压成正比；跟电路中的电流成正比；跟通电时间成正比。
在物理上，人们用：“W ”表示电功，因此：
W=U I t
电功的单位是“焦耳”，简称“焦”，符号是“J”
1J=1V×1A×1s
　　1．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解析：
90 mA=0.09 A
W=UIt =220 V×0.09 A×5 h=0.099 kW·h
　　这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。
练一练
　　2．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6 V，安时容量为750 mA·h。它充满电后所储存的电能是_______J。
It
解析：
　　电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×放电时间(h)
　　750 mA·h= 750 mA×1 h
　　W = UIt = 3.6 V×0.75 A×3 600 s = 9 720 J
9 720
3. 小明观察单位电能表有“600r/(kW·h)”的字样。他观察电能表的转盘在2min内转动了60转。请你计算这2min内小明班上消耗多少kW·h的电能？合多少J？
解: ∵N= 600r ，W1= 1 kW·h =3.6 × 106 J ，n= 60r
∴W= n／N×W1
= 60r／600r × 1 kW·h
=0.1 kW·h =3.6 × 105 J
答：2min消耗0.1kW·h的电能，合3.6× 105J 。
