第五章过关训练
一、单项选择题（本大题8小题，每小题3分，共24分）

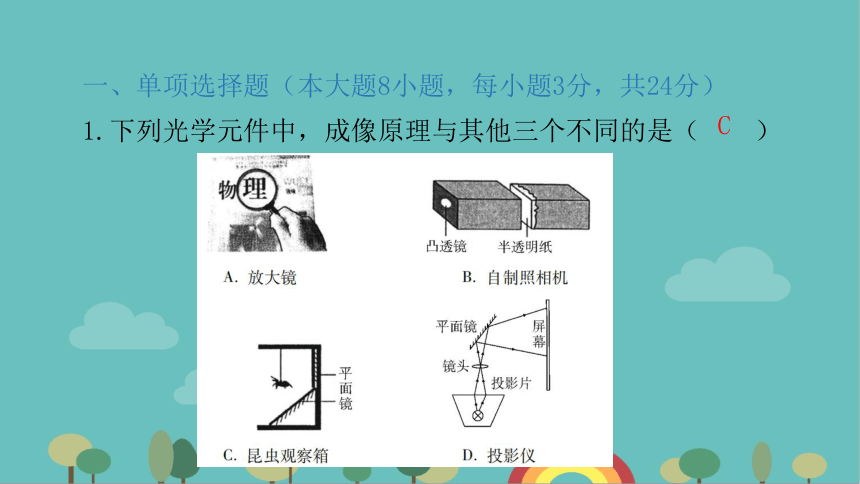

1.下列光学元件中，成像原理与其他三个不同的是（　　）
C

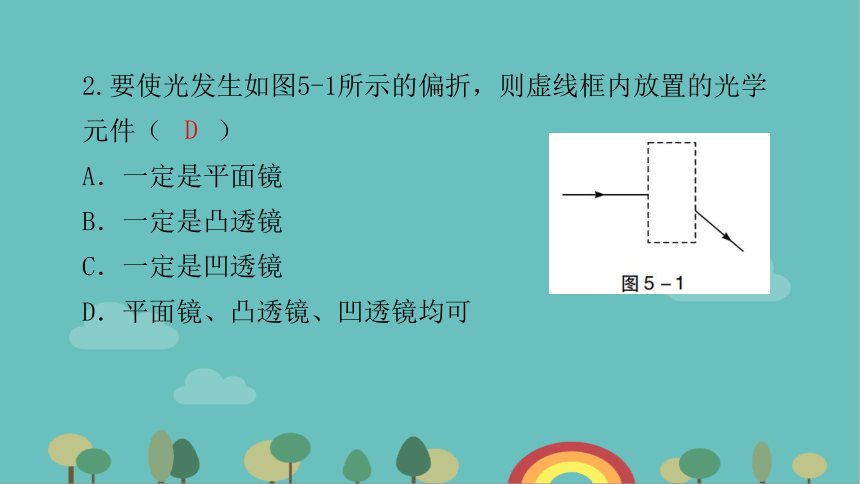

2.要使光发生如图5-1所示的偏折，则虚线框内放置的光学元件（　　）
A．一定是平面镜
B．一定是凸透镜
C．一定是凹透镜
D．平面镜、凸透镜、凹透镜均可
D

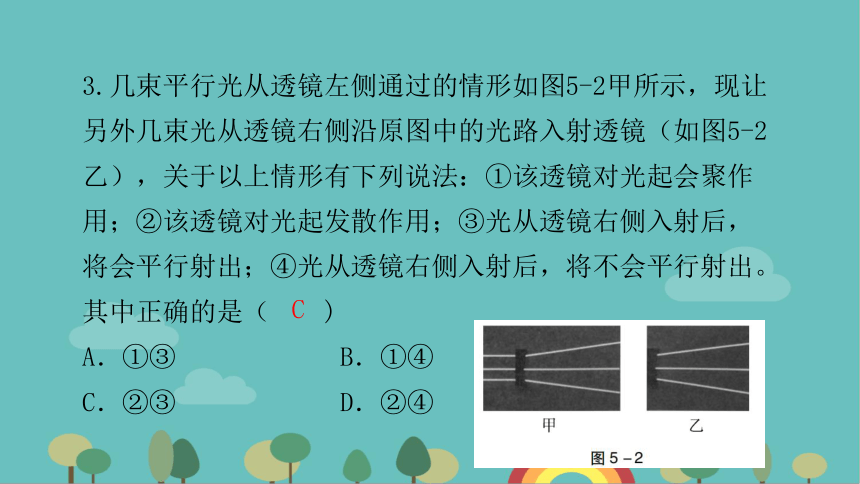

3.几束平行光从透镜左侧通过的情形如图5-2甲所示，现让另外几束光从透镜右侧沿原图中的光路入射透镜（如图5-2乙），关于以上情形有下列说法：①该透镜对光起会聚作用；②该透镜对光起发散作用；③光从透镜右侧入射后，将会平行射出；④光从透镜右侧入射后，将不会平行射出。其中正确的是（　　)
A．①③ B．①④
C．②③ D．②④
C

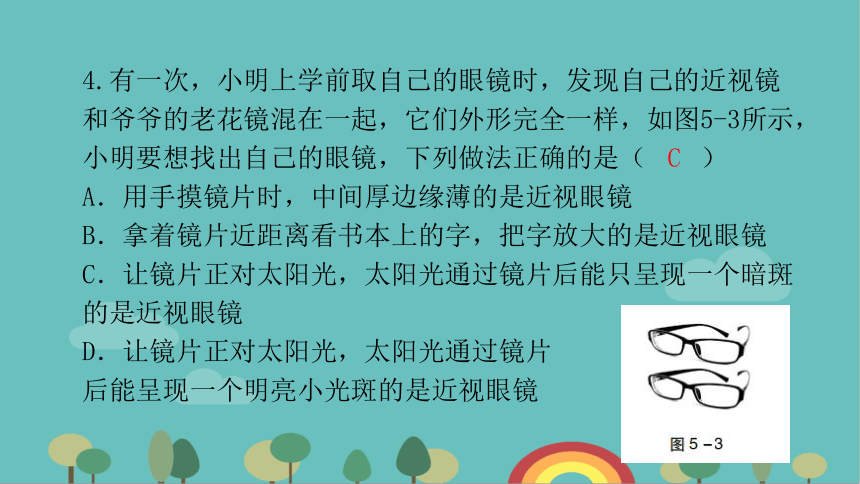

4.有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，它们外形完全一样，如图5-3所示，小明要想找出自己的眼镜，下列做法正确的是（　　）
A．用手摸镜片时，中间厚边缘薄的是近视眼镜
B．拿着镜片近距离看书本上的字，把字放大的是近视眼镜
C．让镜片正对太阳光，太阳光通过镜片后能只呈现一个暗斑的是近视眼镜
D．让镜片正对太阳光，太阳光通过镜片
后能呈现一个明亮小光斑的是近视眼镜
C

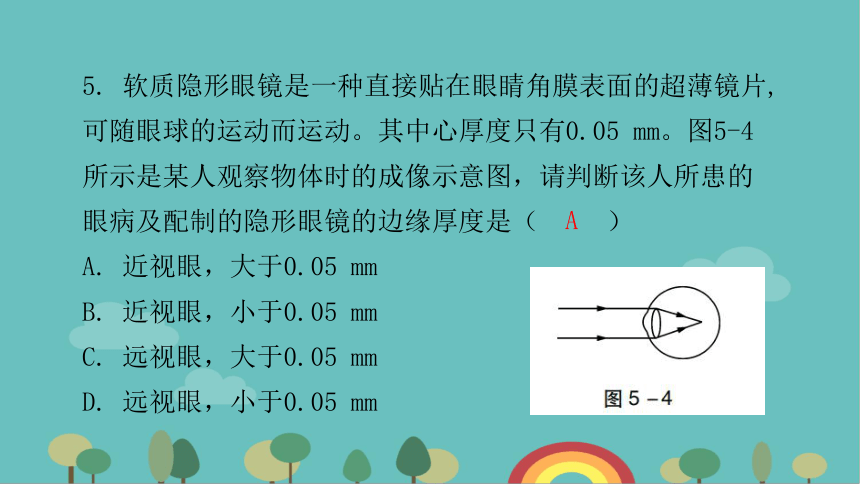

5. 软质隐形眼镜是一种直接贴在眼睛角膜表面的超薄镜片,可随眼球的运动而运动。其中心厚度只有0.05 mm。图5-4所示是某人观察物体时的成像示意图，请判断该人所患的眼病及配制的隐形眼镜的边缘厚度是（　 　）
A. 近视眼，大于0.05 mm
B. 近视眼，小于0.05 mm
C. 远视眼，大于0.05 mm
D. 远视眼，小于0.05 mm
A

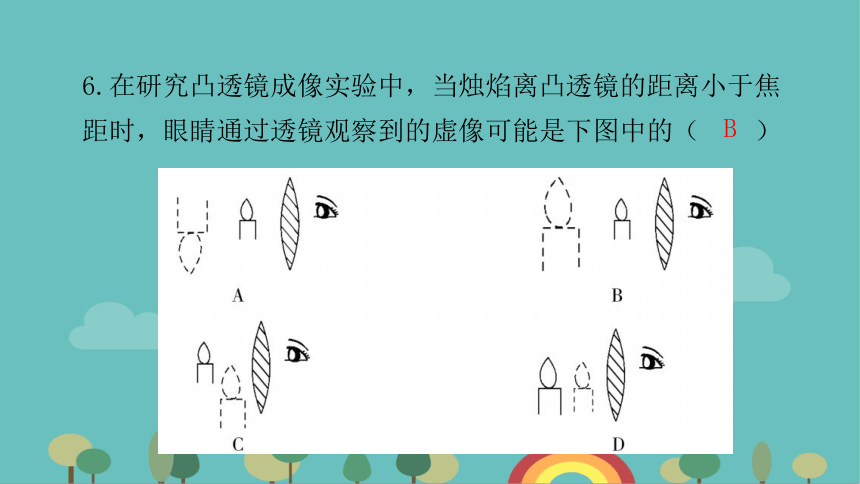

6.在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是下图中的（　　）
B

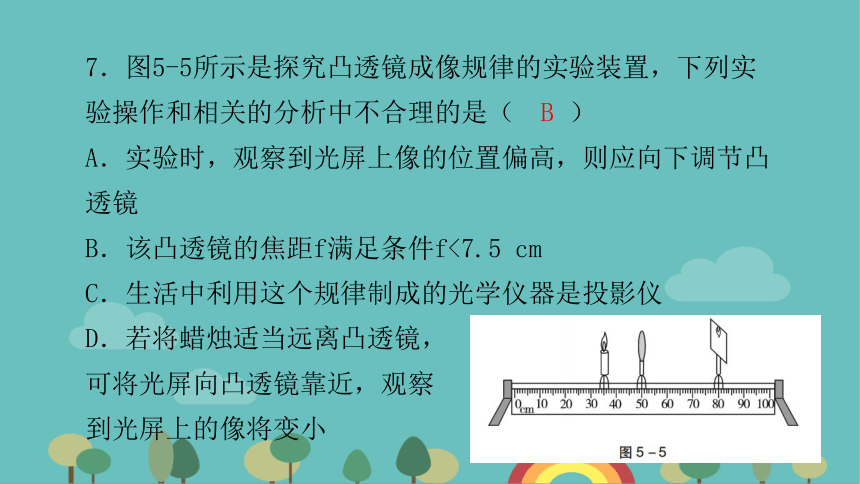

7．图5-5所示是探究凸透镜成像规律的实验装置，下列实验操作和相关的分析中不合理的是（　 ）
A．实验时，观察到光屏上像的位置偏高，则应向下调节凸透镜
B．该凸透镜的焦距f满足条件f<7.5 cm
C．生活中利用这个规律制成的光学仪器是投影仪
D．若将蜡烛适当远离凸透镜，
可将光屏向凸透镜靠近，观察
到光屏上的像将变小
B

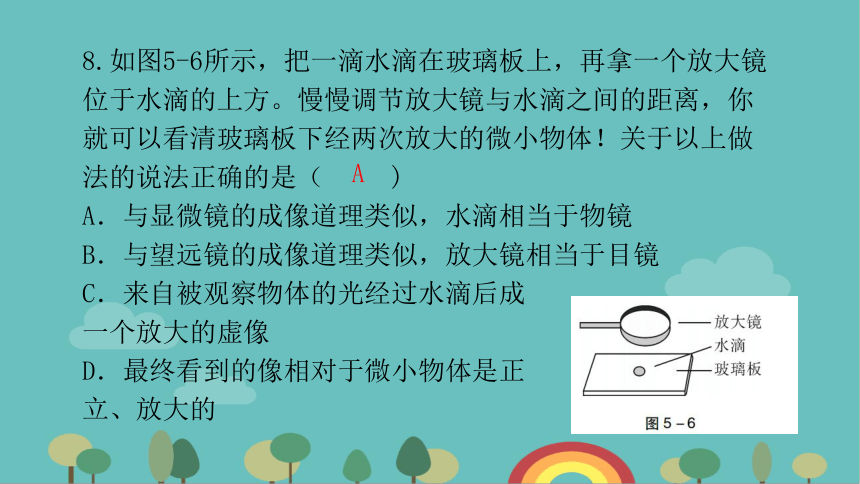

8.如图5-6所示，把一滴水滴在玻璃板上，再拿一个放大镜位于水滴的上方。慢慢调节放大镜与水滴之间的距离，你就可以看清玻璃板下经两次放大的微小物体！关于以上做法的说法正确的是（　 　)
A．与显微镜的成像道理类似，水滴相当于物镜
B．与望远镜的成像道理类似，放大镜相当于目镜
C．来自被观察物体的光经过水滴后成
一个放大的虚像
D．最终看到的像相对于微小物体是正
立、放大的
A
二、填空题（本大题6小题，每空2分，共28分）
9．据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影则得火。”用冰取火似乎不可思议，但这绝非讹传，如图5-7所示，这是利用了__________镜对光的__________作用。
凸透
会聚
10.如图5-8所示，全国首个测温5G警用巡逻机器人在广州设计制造成功，它有5个高清摄像头，可实现全景无死角监测，机器人上的摄像头与我们生活中的______________（填“照相机”“投影仪”或“放大镜”）的成像原理相同，当巡逻机器人靠近人拍摄时，所成的像将__________（填“变大”“变小”或“不变”）。
照相机
变大
11. 投影仪是教学中常用的仪器，图5-9所示是投影仪的结构图，在水平放置的凸透镜的正上方有一块与水平面成45°角的平面镜,右边的屏幕竖直放置。物体发出的光经过凸透镜和平面镜后，可在屏上成一清晰的像。教师在使用投影仪时，发现在屏幕上的画面太小，要使画面大一些，正确的调节方法是__________（填“增大”或“减小”）投影仪与屏幕间的距离，__________（填“上调”或“下调”）凸透镜，__________（填“增大”
或“减小”）凸透镜到物体间的距离。
增大
下调
减小
12.青少年如患有近视眼，应配戴由________________制成的眼镜进行视力矫正；中老年如患有远视眼，应配戴由___________________制成的眼镜进行矫正。“老花镜”的“度数”等于它的焦距（以m为单位）的倒数乘以100，某同学测得他奶奶所戴的老花镜的焦距为25 cm，则此眼镜为__________度。(远视镜片的度数为正数）
凹透镜
凸透镜
+400
13.有少数游客在山上游玩时将未喝完的矿泉水瓶乱扔，这样做既污染了环境，同时还可能引起山林火灾。这是因为矿泉水瓶就相当于一个__________透镜，晴天强太阳光照射它时，它对光会产生__________作用，从而使局部温度过高，引起枯叶着火。
凸
会聚
14.在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距离凸透镜16 cm处，在透镜另一侧距离透镜30 cm处的光屏上得到烛焰清晰的__________（填“放大”或 “缩小”）的像。则该透镜的焦距范围是________________。
放大
8 cm三、作图题（共11分）
15. （1）（6分）如图5-10所示，根据图中的入射光线、折射光线作出相应的折射光线和入射光线。
如答图5-1所示。
（2）（5分）如图5-11所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
如答图5-2所示。
四、实验题（本大题2小题，共22分）
16.（14分）小华同学用实验器材做“探究凸透镜成像规律”的实验。
(1)小华在实验前，调整光具座上蜡烛的烛焰、凸透镜、光屏的中心在同一水平高度的目的是_____________________
_______________________。
(2)如图5-12所示，光屏上呈现蜡烛等大清晰的像，则凸透镜的焦距为__________cm，若保持凸透镜位置不变，将蜡烛移到光具座20 cm刻度线处，为了光屏上再次得到清晰的像，应该将光屏向__________（填“左”或“右”）移动，此时成倒立、__________（填“放大”或“缩小”）的实像，像的特征跟______________（填“照相机”或“投影仪”）成的像相同。
使所成的像落在光
屏中央
10.0
左
缩小
照相机
(3)当烛焰通过凸透镜在光屏上成一实像时，小华用不透明的纸挡住透镜上半部分，则光屏上所成的像是__________（填“完整”或“不完整”）的，且像将变__________（填“亮”或“暗”）。
完整
暗
17.（8分）小华用铁丝绕成一个内径约4 mm的圆环，将圆环在清水中浸一下后取出，形成一个“水透镜”。
(1)通过“水透镜”看到的字如图5-13所示，此时“水透镜”是一个__________透镜，将这个“水透镜”再向字靠近一点，看到的像会__________(填“变大”或“变小”)。
凸
变小
(2)小华猜想“水透镜”的焦距与水的质量有关，为此他用牙签在“水透镜”上轻轻取走一点水，再次观察，比较前后两次所成像的大小。观察时他应该注意控制“水透镜”到字的__________不变。
(3)小华用另一只内径不同的圆环制作“水透镜”，看到了倒立、缩小的像，请针对这一现象，提出一个新的探究问题：______________________________________________。
距离
“水透镜”成像性质与圆环内径之间有什么关系
五、综合能力题（共15分）
18.如图5-14所示，光电鼠标是利用发光二极管照亮鼠标垫，鼠标垫通过成像透镜在光学感应器上成像的。当鼠标移动时，感应器会连续拍摄鼠标垫表面所成的像，产生的结果会传回计算机，电脑屏幕上的光标根据这些结果来移动，图中光学感应器、透镜、
发光二极管等元件固定
在鼠标内。
（1）为了使被照亮的鼠标垫能在光学感应器上成像，鼠标垫应选用__________（填“光滑”或“粗糙”）的材料，使光在其表面上发生__________（填“镜面”或“漫”）反射。
（2）当鼠标平放在鼠标垫上，成像透镜距鼠标垫7 mm，光学感应器距成像透镜3 mm，则在光学感应器上成_________________________________（填“正立、放大的虚”“倒立、放大的实”或“倒立、缩小的实”）像。
粗糙
漫
倒立、缩小的实
（3）将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的光标并不移动，是因为像成在光学感应器的__________（填“上”或“下”）方，而且所成的像__________（填“变大”“不变”或“变小”）。
下
变小
