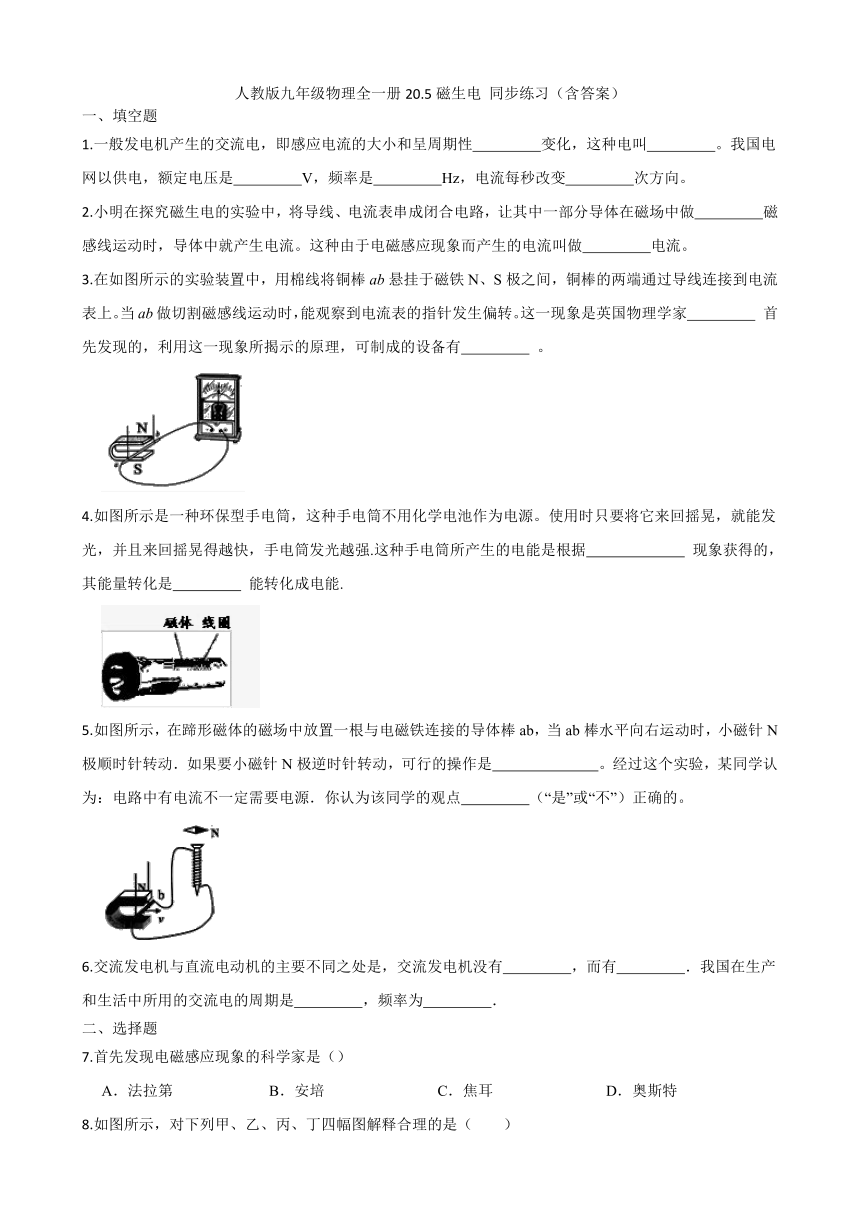

人教版九年级物理全一册20.5磁生电 同步练习（含答案）

人教版九年级物理全一册20.5磁生电 同步练习（含答案）
一、填空题
1.一般发电机产生的交流电，即感应电流的大小和呈周期性　 　变化，这种电叫　 　。我国电网以供电，额定电压是　 　V，频率是　 　Hz，电流每秒改变　 　次方向。
2.小明在探究磁生电的实验中，将导线、电流表串成闭合电路，让其中一部分导体在磁场中做　 　磁感线运动时，导体中就产生电流。这种由于电磁感应现象而产生的电流叫做　 　电流。
3.在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上。当ab做切割磁感线运动时，能观察到电流表的指针发生偏转。这一现象是英国物理学家　 　 首先发现的，利用这一现象所揭示的原理，可制成的设备有　 　 。
4.如图所示是一种环保型手电筒，这种手电筒不用化学电池作为电源。使用时只要将它来回摇晃，就能发光，并且来回摇晃得越快，手电筒发光越强.这种手电筒所产生的电能是根据　 　 现象获得的，其能量转化是　 　 能转化成电能.
5.如图所示，在蹄形磁体的磁场中放置一根与电磁铁连接的导体棒ab，当ab棒水平向右运动时，小磁针N极顺时针转动．如果要小磁针N极逆时针转动，可行的操作是　 　。经过这个实验，某同学认为：电路中有电流不一定需要电源．你认为该同学的观点　 　（“是”或“不”）正确的。
6.交流发电机与直流电动机的主要不同之处是，交流发电机没有　 　，而有　 　．我国在生产和生活中所用的交流电的周期是　 　，频率为　 　．
二、选择题
7.首先发现电磁感应现象的科学家是（）
A．法拉第　　 B．安培　　 C．焦耳　　　 D．奥斯特

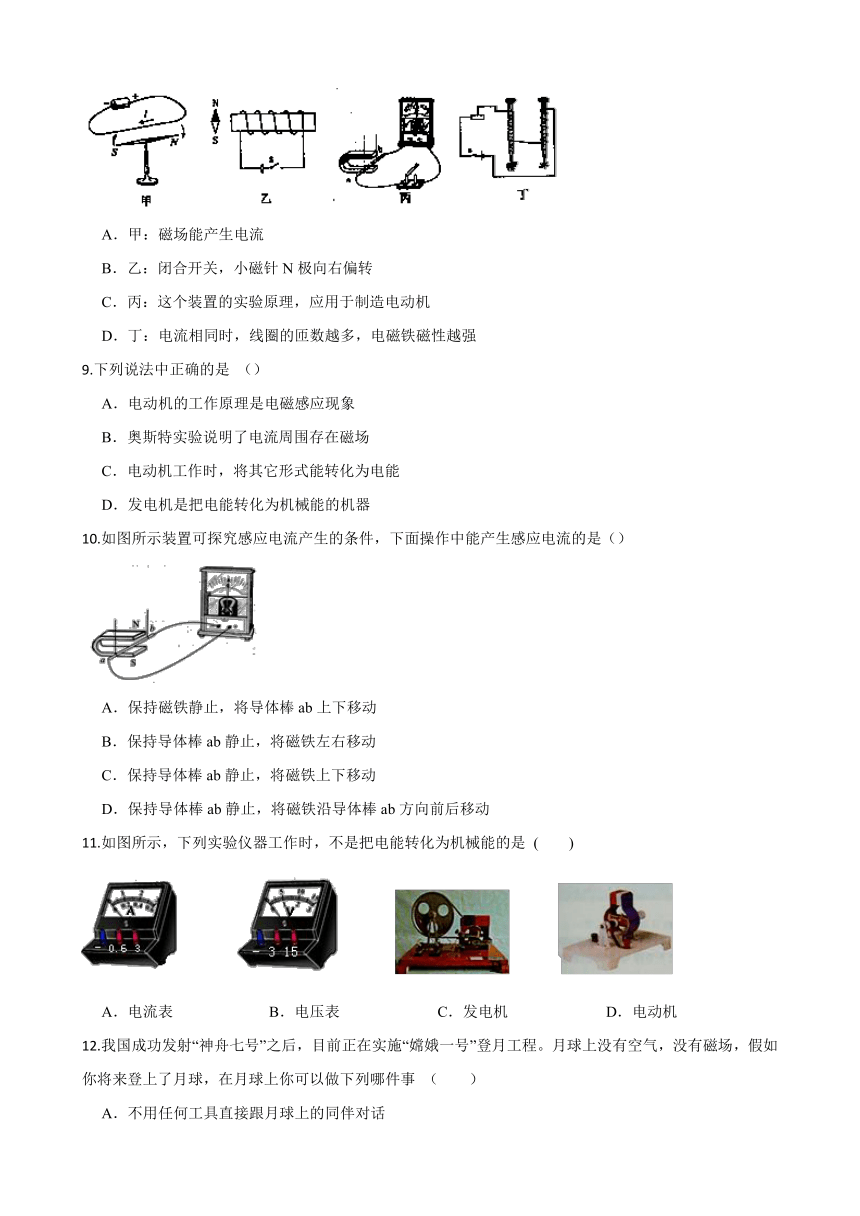

8.如图所示，对下列甲、乙、丙、丁四幅图解释合理的是（　　）
A．甲：磁场能产生电流
B．乙：闭合开关，小磁针N极向右偏转
C．丙：这个装置的实验原理，应用于制造电动机
D．丁：电流相同时，线圈的匝数越多，电磁铁磁性越强
9.下列说法中正确的是 （）
A．电动机的工作原理是电磁感应现象
B．奥斯特实验说明了电流周围存在磁场
C．电动机工作时，将其它形式能转化为电能
D．发电机是把电能转化为机械能的机器
10.如图所示装置可探究感应电流产生的条件，下面操作中能产生感应电流的是（）
A．保持磁铁静止，将导体棒ab上下移动
B．保持导体棒ab静止，将磁铁左右移动
C．保持导体棒ab静止，将磁铁上下移动
D．保持导体棒ab静止，将磁铁沿导体棒ab方向前后移动
11.如图所示，下列实验仪器工作时，不是把电能转化为机械能的是 (　　)
A．电流表 B．电压表 C．发电机 D．电动机
12.我国成功发射“神舟七号”之后，目前正在实施“嫦娥一号”登月工程。月球上没有空气，没有磁场，假如你将来登上了月球，在月球上你可以做下列哪件事 （　　）
A．不用任何工具直接跟月球上的同伴对话
B．做托里拆利实验测量月球上的大气压
C．用信号灯给同伴发信号
D．用指南针辨别方向
13.闭合电路的一部分导体，在磁场中作切割磁感线运动，电路中产生电流，根据这一原理可制成（）
A．电动机 B．发电机 C．电磁铁 D．电铃
14.如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，灵敏电流计（量程很小的电流表）的指针会向右摆动.则下列说法中正确的是（）
A．条形磁体相当于“电源”
B．若将磁铁拔出来，则灵敏电流计的指针将不会摆动
C．上述过程中是把电能转化为机械能
D．上述过程中的原理是电磁感应
三、画图题
15.如图所示， 表示电流垂直纸面向外的通电导线， 表示电流垂直纸面向里的通电导线。根据图甲中通电导体的受力情况，画出乙、丙、丁中通电导体受力的方向。
16.小磁针静止时的指向如图所示，请在图中的括号内标出电磁铁右端的极性，在导线上a点标出电流的方向。
四、实验探究题
17.如图在探究“产生感应电流的条件”实验中：
（1）实验中通过观察　 　来判断电路中是否有感应电流；
（2）磁铁不动，闭合开关，导体AB沿　 　（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。导体AB不动，闭合开关，磁铁上下运动，电流表指针　 　（选填 “会”或“不会”）发生偏转；
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做　 　运动时，导体中就会产生感应电流。在产生感应电流的实验中，将　 　能转化为电能；
（4）如果将小量程电流表换成　 　，可以探究磁场对通电导体的作用。
答案
1.方向；交流电；220；50；100
2.切割；感应
3.法拉第；发电机
4.电磁感应；机械
5.对调磁极，ab仍然向右运动（或保持磁极不变，使ab棒向左运动）；不
6.换向器；滑环；0.02s；50Hz.
7-14 A D B B C C B D
15.解：如图所示：
16.解：如图所示：
17.（1）电流表指针偏转 （2）左右；不会 （3）切割磁感线；机械 （4）电源
