第五章 透镜及其应用
第1节 透镜
3.能初步领略透镜对光的神奇作用激发求知欲。
知识讲解
新课引入
实验探究
课堂小结
随堂练习
布置作业
拓展延伸

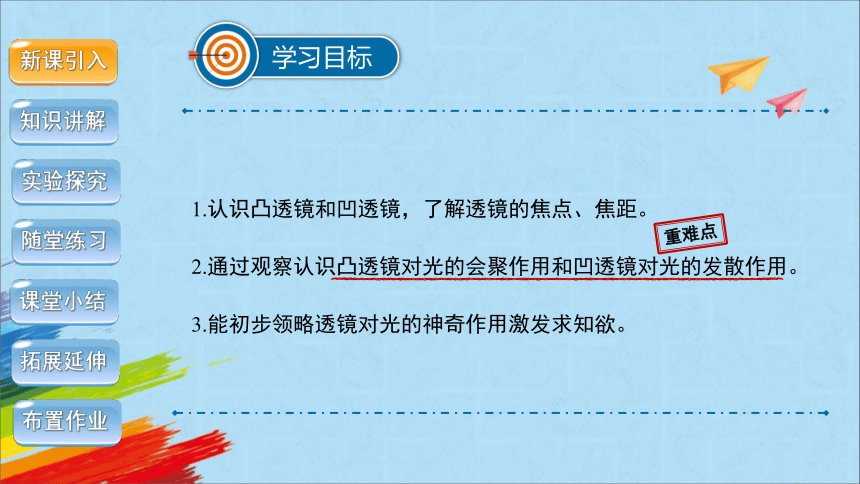

1.认识凸透镜和凹透镜，了解透镜的焦点、焦距。
2.通过观察认识凸透镜对光的会聚作用和凹透镜对光的发散作用。
学习目标
重难点
知识讲解
新课引入
实验探究
课堂小结
随堂练习
布置作业
拓展延伸

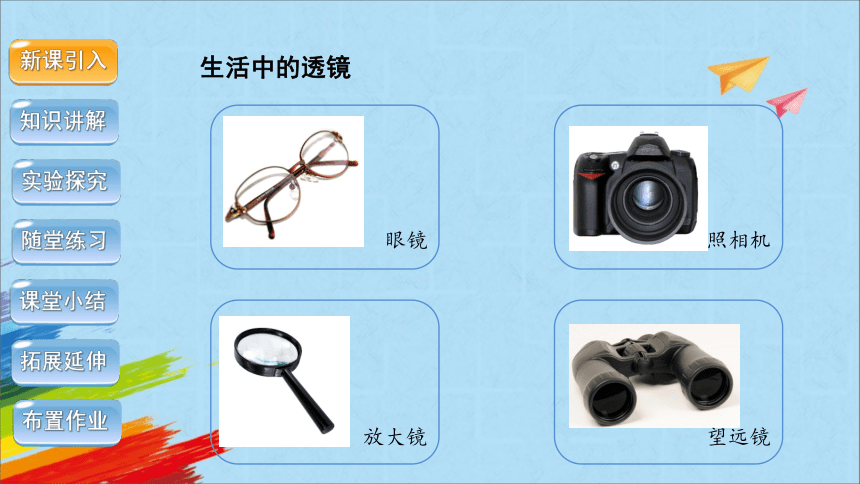

生活中的透镜
照相机
望远镜
放大镜
眼镜
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
凸透镜和凹透镜

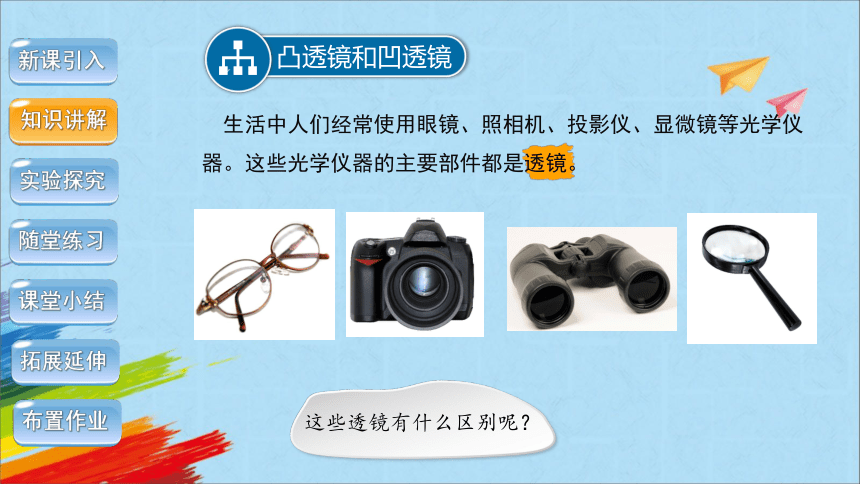

生活中人们经常使用眼镜、照相机、投影仪、显微镜等光学仪器。这些光学仪器的主要部件都是透镜。
这些透镜有什么区别呢？
知识讲解
新课引入
实验探究
课堂小结
随堂练习
布置作业
拓展延伸

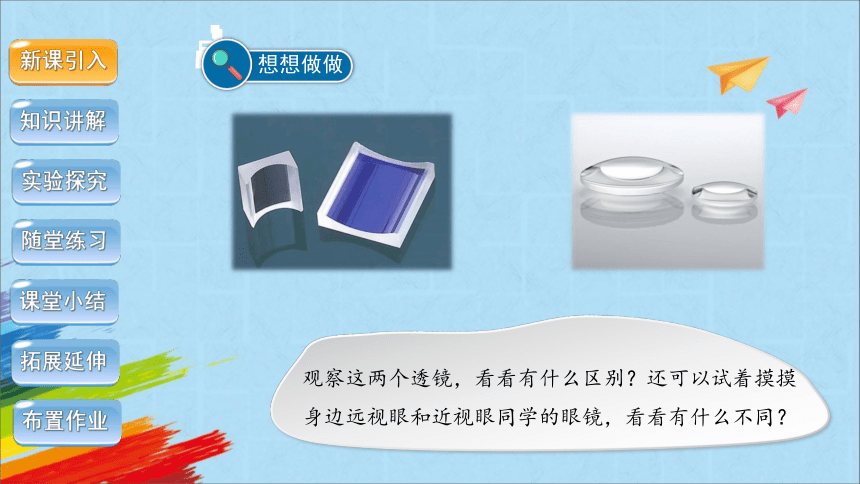

观察这两个透镜，看看有什么区别？还可以试着摸摸身边远视眼和近视眼同学的眼镜，看看有什么不同？
想想做做
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸

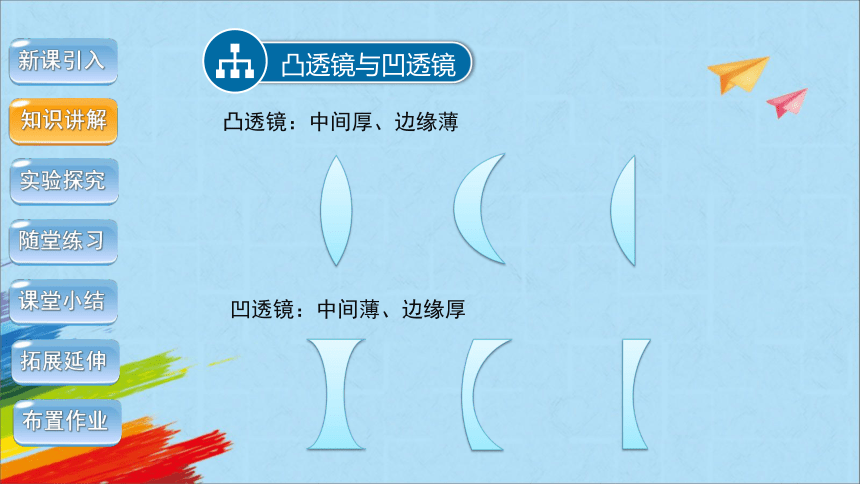

凸透镜：中间厚、边缘薄
凹透镜：中间薄、边缘厚
凸透镜与凹透镜
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸

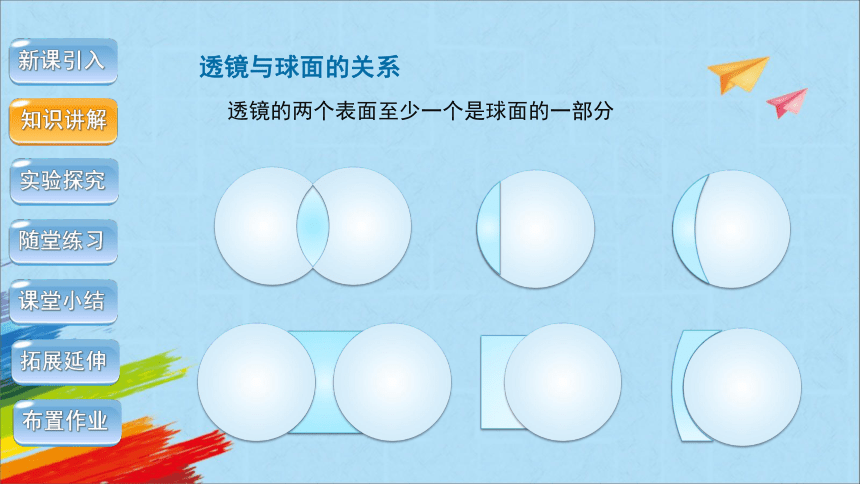

透镜与球面的关系
透镜的两个表面至少一个是球面的一部分
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸

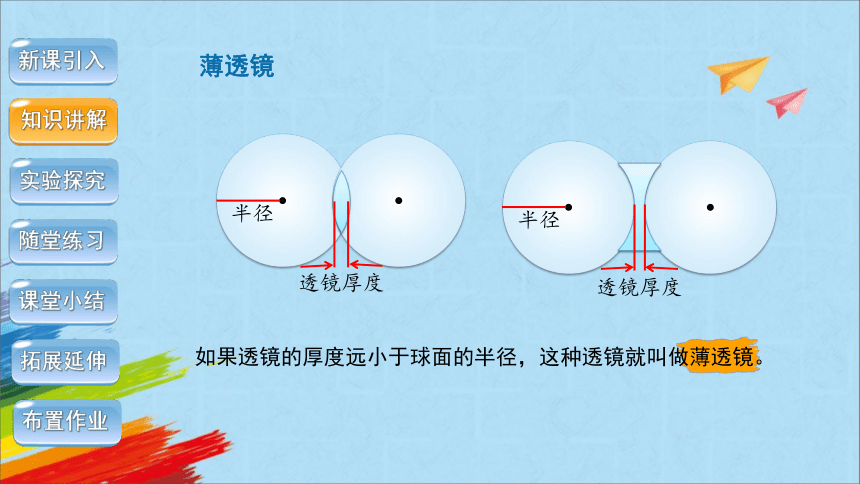

如果透镜的厚度远小于球面的半径，这种透镜就叫做薄透镜。
薄透镜
半径
透镜厚度
透镜厚度
半径
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
C
C

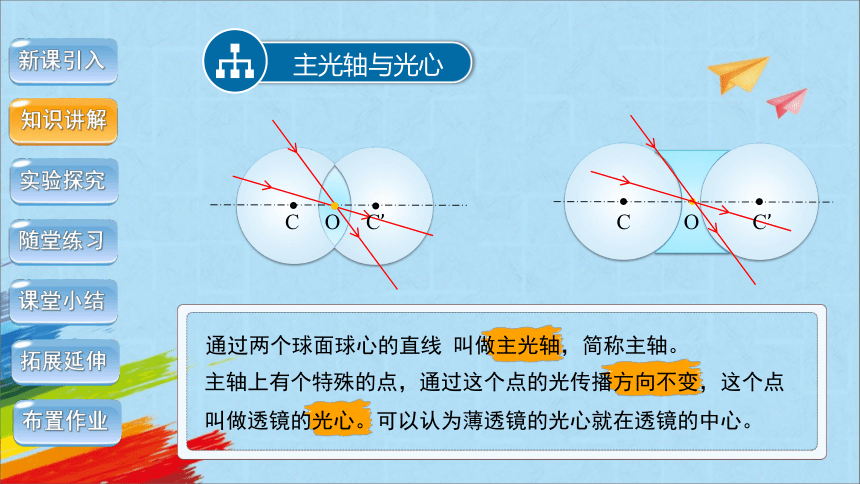

通过两个球面球心的直线 叫做主光轴，简称主轴。
主光轴与光心
O
主轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心。可以认为薄透镜的光心就在透镜的中心。
C
C
O
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
分别把凸透镜和凹透镜对着太阳光，把一张纸放在他的另一侧，调整纸张与透镜的距离，有什么现象？
凸透镜：纸上出现一个很小很亮的光斑
凹透镜：无论怎样移动，都没有发亮的光斑
猜想凸透镜和凹透镜对光线有什么作用？
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
让平行于透镜主轴几束光射向凸透镜，观察光通过透镜后偏折方向。
实 验
探究两种透镜对光的作用
结论：凸透镜对光有会聚作用
实验
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
实 验
探究两种透镜对光的作用
让平行于透镜主轴几束光射向凹透镜，观察光通过透镜后偏折方向。
结论：凹透镜对光有发散作用
实验
新课引入
知识讲解
课堂小结
随堂练习
布置作业
拓展延伸
透镜对光的作用
2.透镜对非平行光的作用
凸透镜对非平行光也有会聚作用，光通过凸透镜会靠近主光轴。
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
透镜对光的作用
2.透镜对非平行光的作用
凹透镜对非平行光也有发散作用，光通过凹透镜会远离主光轴。
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
焦点与焦距
O
F
f
主光轴
焦点
F
焦点：平行于主光轴的平行光通过凸透镜会聚于一点。凸透镜有两个焦点
焦距：焦点到光心的距离。
焦距越小，凸透镜对光的会聚作用越强
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
主光轴与光心
焦点
F
f
F
焦点：平行于主光轴的平行光通过凹透镜后发散，发散光线的延长线交于一点。凹透镜有两个焦点
焦距：焦点到光心的距离。
焦距越小，凹透镜对光的发散作用越强
新课引入
知识讲解
实验探究
课堂小结
随堂练习
布置作业
拓展延伸
想想做做
如何利用太阳光测量凸透镜的焦距？
如图所示，对光有发散作用的透镜有（ ）
A. ①③⑤
B. ②④⑤⑥
C. ①②③
D. ②④⑥
新课引入
随堂练习
实验探究
知识讲解
课堂小结
布置作业
拓展延伸
凸透镜中间厚，边缘薄，对光有会聚作用；
凹透镜中间薄，边缘厚，对光有发散作用。
解析
D
如图为光线经过透镜光路图，其中正确的是（ ）
新课引入
随堂练习
实验探究
知识讲解
课堂小结
布置作业
拓展延伸
C
A.
B.
C.
D.
解析
A.对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故A错误；B.指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴，故B错误．C.平行于主光轴的光线经凸透镜折射后折射光线应通过焦点，故C正确；D.过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D错误．
A.
B.
C.
D.
新课引入
课堂小结
实验探究
知识讲解
随堂练习
布置作业
拓展延伸
拓展延伸
布置作业
新课引入
实验探究
知识讲解
随堂练习
课堂小结
2019年10月1日广西兴安县发生一起森林火灾，经过1小时扑救，山火被成功扑灭，并未造成较大损失。随后经森林公安民警现场勘验，确认为矿泉水瓶引燃山火。
原来，“罪魁祸首”竟是该矿泉水瓶内存有部分水。装有水的透明水瓶在阳光照射下，会形成一个凸透镜的状态，将阳光聚焦，一旦焦点集中在易燃物品，随着聚焦部位温度不断升高，就会引发火灾。
矿泉水瓶竟能引发火灾？
布置作业
新课引入
实验探究
知识讲解
随堂练习
课堂小结
拓展延伸
作业：
月 日
