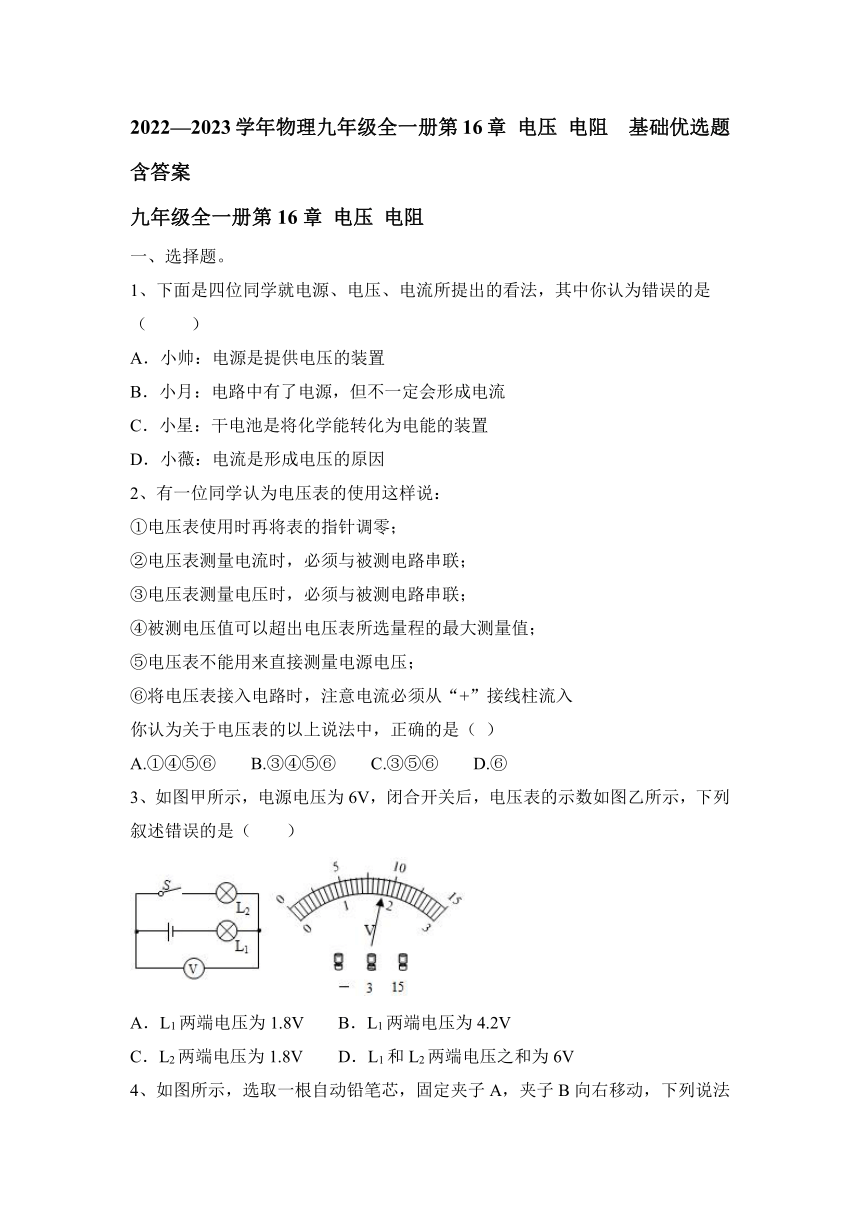

2022—2023学年物理九年级全一册第16章 电压 电阻 基础优选题含答案

2022—2023学年物理九年级全一册第16章 电压 电阻 基础优选题含答案
九年级全一册第16章 电压 电阻
一、选择题。
1、下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
2、有一位同学认为电压表的使用这样说：
①电压表使用时再将表的指针调零；
②电压表测量电流时，必须与被测电路串联；
③电压表测量电压时，必须与被测电路串联；
④被测电压值可以超出电压表所选量程的最大测量值；
⑤电压表不能用来直接测量电源电压；
⑥将电压表接入电路时，注意电流必须从“+”接线柱流入
你认为关于电压表的以上说法中，正确的是（ ）
A.①④⑤⑥ B.③④⑤⑥ C.③⑤⑥ D.⑥
3、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V B．L1两端电压为4.2V
C．L2两端电压为1.8V D．L1和L2两端电压之和为6V
4、如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( )
A．电路中的电阻变大，灯泡变亮 B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗 D．电路中的电阻变小，灯泡变暗
5、图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
6、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
7、如图所示，能正确地测出电阻R1两端电压的电路是（ ）

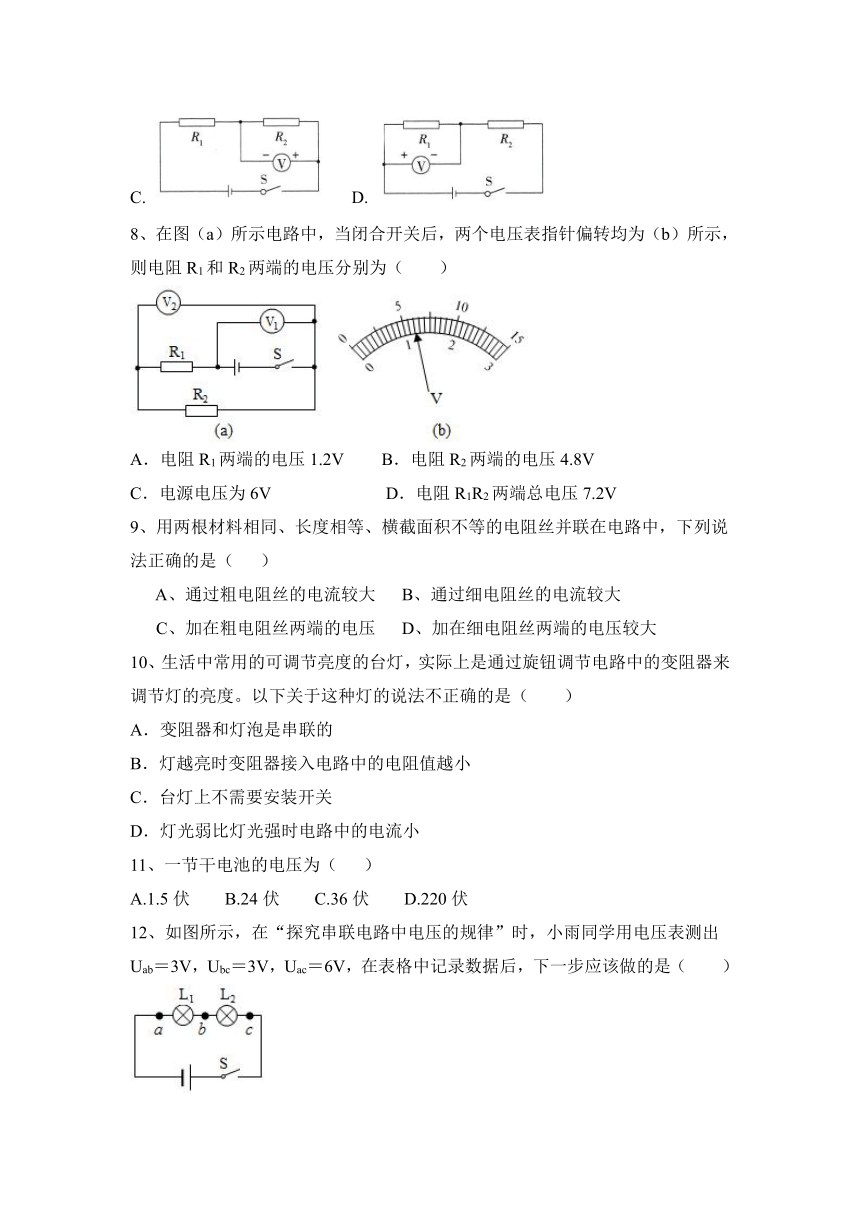

A. B.
C. D.
8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V B．电阻R2两端的电压4.8V
C．电源电压为6V D．电阻R1R2两端总电压7.2V
9、用两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（ ）
　 A、通过粗电阻丝的电流较大 B、通过细电阻丝的电流较大
　 C、加在粗电阻丝两端的电压 D、加在细电阻丝两端的电压较大
10、生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。以下关于这种灯的说法不正确的是（　　）
A．变阻器和灯泡是串联的
B．灯越亮时变阻器接入电路中的电阻值越小
C．台灯上不需要安装开关
D．灯光弱比灯光强时电路中的电流小
11、一节干电池的电压为（ ）
A.1.5伏 B.24伏 C.36伏 D.220伏

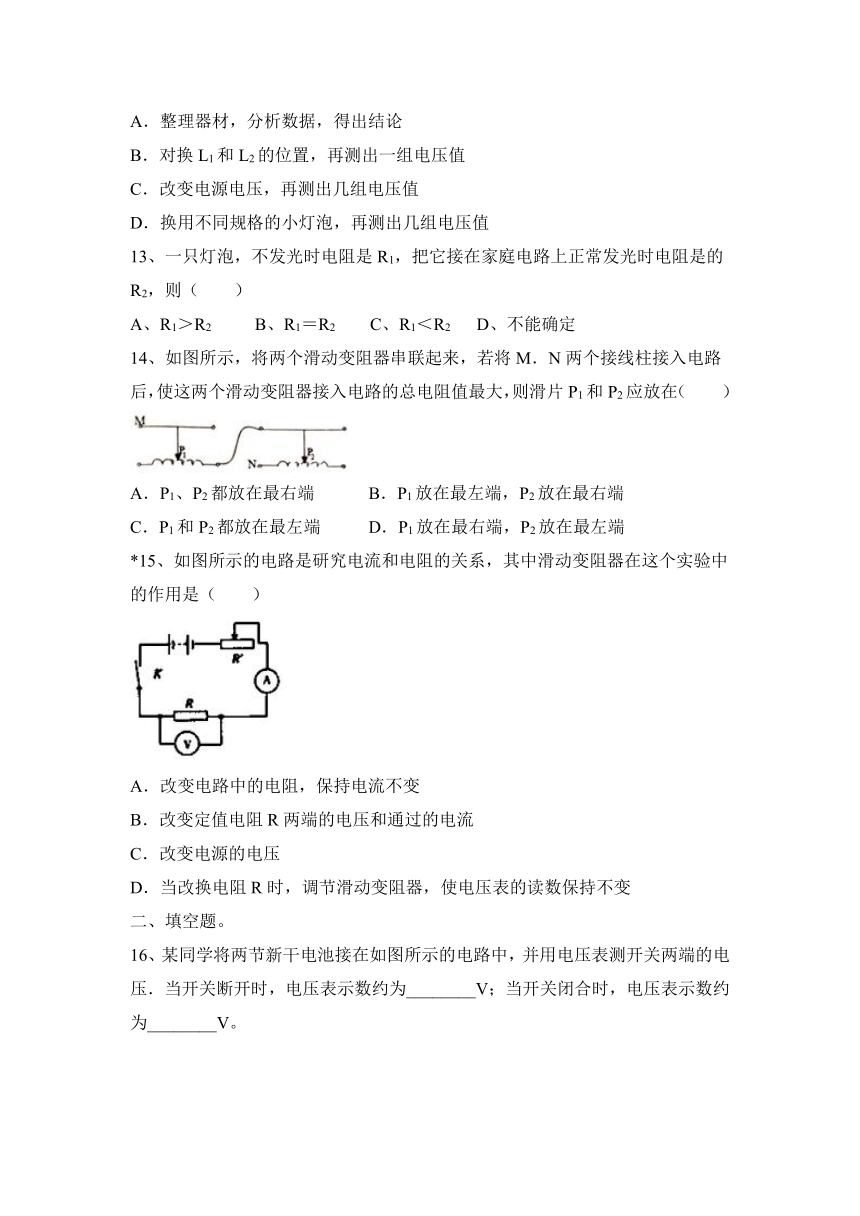

12、如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
13、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是的R2，则（ ）
A、R1＞R2 B、R1＝R2 C、R1＜R2 D、不能确定
14、如图所示，将两个滑动变阻器串联起来，若将M．N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻值最大，则滑片P1和P2应放在（　　）
A．P1、P2都放在最右端 B．P1放在最左端，P2放在最右端
C．P1和P2都放在最左端 D．P1放在最右端，P2放在最左端
*15、如图所示的电路是研究电流和电阻的关系，其中滑动变阻器在这个实验中的作用是（　　）
A．改变电路中的电阻，保持电流不变
B．改变定值电阻R两端的电压和通过的电流
C．改变电源的电压
D．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变
二、填空题。
16、某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V。

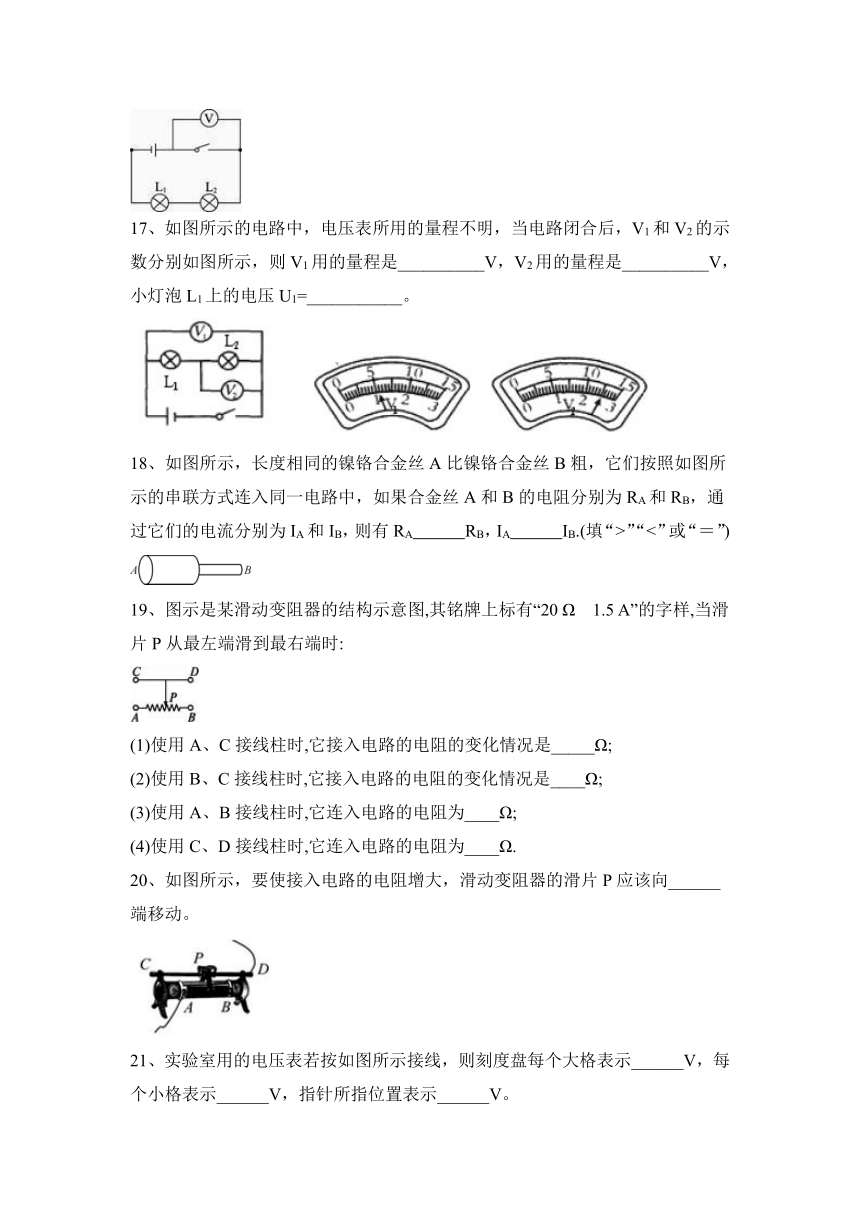

17、如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是__________V，V2用的量程是__________V，小灯泡L1上的电压U1=___________。
18、如图所示，长度相同的镍铬合金丝A比镍铬合金丝B粗，它们按照如图所示的串联方式连入同一电路中，如果合金丝A和B的电阻分别为RA和RB，通过它们的电流分别为IA和IB，则有RA RB，IA IB.(填“>”“<”或“＝”)
19、图示是某滑动变阻器的结构示意图,其铭牌上标有“20 Ω　1.5 A”的字样,当滑片P从最左端滑到最右端时:
(1)使用A、C接线柱时,它接入电路的电阻的变化情况是_____Ω;
(2)使用B、C接线柱时,它接入电路的电阻的变化情况是____Ω;
(3)使用A、B接线柱时,它连入电路的电阻为____Ω;
(4)使用C、D接线柱时,它连入电路的电阻为____Ω.
20、如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动。
21、实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。
22、如图甲所示，电源电压15 V，开关闭合后，电流表和电压表的示数如图乙所示。则电压表的示数是________V，L2两端电压为________V。电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是____________________。
三、作图题。
23、请用笔画线代替导线，在图中完成电路连接。
要求：
（1）开关同时控制两灯
（2）两灯并联。
（3）电压表测L1两端电压。
四、实验题。
24、为探究影响电阻大小的因素，甲同学利用同一种合金材料制成的a、b、c 三条电阻丝进行实验，a、b 长度相同，b、c粗细相同，实验电路如图1所示。连接电路，分别接通a、b、c，闭合开关，电流表的三次示数如图2所示，根据示数可以得出以下结论：
(1)比较a、b两电阻丝接入电路时的电表示数，可以得出电阻大小跟导体的______________有关。
(2)比较b、c两电阻丝接入电路时的电表示数，可以得出电阻大小跟导体的________有关。
(3)由实验可以得出：三条电阻丝的阻值从大到小的关系是________________。
25、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现
　 　 （选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在原图中将去掉的线上打“×”，用铅笔再补上它。
（3）接下来，他们按图丙电路图连接了三个电压表。在开关闭合前，电压表V2表盘如图1所示的现象，原因是　 　；
（4）改正电路后，继续实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，若L2标有“3V，0.3A”字样，此时通过L2的电流是　 　A。
五、计算题。
26、如图所示的电路中，当开关S1闭合、S2断开时，电压表的读数为2.5V；当开关S1、S2均闭合时，电压表的读数为6V，求：
（1）电源电压；
（2）当开关S1闭合、S2断开时，灯L1两端的电压。
2022—2023学年物理九年级全一册第16章 电压 电阻 基础优选题含答案
九年级全一册第16章 电压 电阻
一、选择题。
1、下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
【答案】D
2、有一位同学认为电压表的使用这样说：
①电压表使用时再将表的指针调零；
②电压表测量电流时，必须与被测电路串联；
③电压表测量电压时，必须与被测电路串联；
④被测电压值可以超出电压表所选量程的最大测量值；
⑤电压表不能用来直接测量电源电压；
⑥将电压表接入电路时，注意电流必须从“+”接线柱流入
你认为关于电压表的以上说法中，正确的是（ ）
A.①④⑤⑥ B.③④⑤⑥ C.③⑤⑥ D.⑥
【答案】D
3、如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　　）
A．L1两端电压为1.8V B．L1两端电压为4.2V
C．L2两端电压为1.8V D．L1和L2两端电压之和为6V
【答案】A
4、如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( )
A．电路中的电阻变大，灯泡变亮 B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗 D．电路中的电阻变小，灯泡变暗
【答案】C
5、图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
【答案】B。
6、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
【答案】A
7、如图所示，能正确地测出电阻R1两端电压的电路是（ ）
A. B.
C. D.
【答案】D
8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V B．电阻R2两端的电压4.8V
C．电源电压为6V D．电阻R1R2两端总电压7.2V
【答案】C
9、用两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（ ）
　 A、通过粗电阻丝的电流较大 B、通过细电阻丝的电流较大
　 C、加在粗电阻丝两端的电压 D、加在细电阻丝两端的电压较大
【答案】A
10、生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。以下关于这种灯的说法不正确的是（　　）
A．变阻器和灯泡是串联的
B．灯越亮时变阻器接入电路中的电阻值越小
C．台灯上不需要安装开关
D．灯光弱比灯光强时电路中的电流小
【答案】C。
11、一节干电池的电压为（ ）
A.1.5伏 B.24伏 C.36伏 D.220伏
【答案】A
12、如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
【答案】D
13、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是的R2，则（ ）
A、R1＞R2 B、R1＝R2 C、R1＜R2 D、不能确定
【答案】C
14、如图所示，将两个滑动变阻器串联起来，若将M．N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻值最大，则滑片P1和P2应放在（　　）
A．P1、P2都放在最右端 B．P1放在最左端，P2放在最右端
C．P1和P2都放在最左端 D．P1放在最右端，P2放在最左端
【答案】B。
*15、如图所示的电路是研究电流和电阻的关系，其中滑动变阻器在这个实验中的作用是（　　）
A．改变电路中的电阻，保持电流不变
B．改变定值电阻R两端的电压和通过的电流
C．改变电源的电压
D．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变
【答案】D。
二、填空题。
16、某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V。
【答案】3 0
17、如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是__________V，V2用的量程是__________V，小灯泡L1上的电压U1=___________。
【答案】0-15；0-3；3V
18、如图所示，长度相同的镍铬合金丝A比镍铬合金丝B粗，它们按照如图所示的串联方式连入同一电路中，如果合金丝A和B的电阻分别为RA和RB，通过它们的电流分别为IA和IB，则有RA RB，IA IB.(填“>”“<”或“＝”)
【答案】< ＝
19、图示是某滑动变阻器的结构示意图,其铭牌上标有“20 Ω　1.5 A”的字样,当滑片P从最左端滑到最右端时:
(1)使用A、C接线柱时,它接入电路的电阻的变化情况是_____Ω;
(2)使用B、C接线柱时,它接入电路的电阻的变化情况是____Ω;
(3)使用A、B接线柱时,它连入电路的电阻为____Ω;
(4)使用C、D接线柱时,它连入电路的电阻为____Ω.
【答案】0--20 20--0 20 0
20、如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动。
【答案】右
21、实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。
【答案】5 0.5 6.5
22、如图甲所示，电源电压15 V，开关闭合后，电流表和电压表的示数如图乙所示。则电压表的示数是________V，L2两端电压为________V。电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是____________________。
【答案】10 5 换用小量程
三、作图题。
23、请用笔画线代替导线，在图中完成电路连接。
要求：
（1）开关同时控制两灯
（2）两灯并联。
（3）电压表测L1两端电压。
【答案】如图：
四、实验题。
24、为探究影响电阻大小的因素，甲同学利用同一种合金材料制成的a、b、c 三条电阻丝进行实验，a、b 长度相同，b、c粗细相同，实验电路如图1所示。连接电路，分别接通a、b、c，闭合开关，电流表的三次示数如图2所示，根据示数可以得出以下结论：
(1)比较a、b两电阻丝接入电路时的电表示数，可以得出电阻大小跟导体的______________有关。
(2)比较b、c两电阻丝接入电路时的电表示数，可以得出电阻大小跟导体的________有关。
(3)由实验可以得出：三条电阻丝的阻值从大到小的关系是________________。
【答案】横截面积 长度 Ra＞Rb＞Rc
25、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现
　 　 （选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在原图中将去掉的线上打“×”，用铅笔再补上它。
（3）接下来，他们按图丙电路图连接了三个电压表。在开关闭合前，电压表V2表盘如图1所示的现象，原因是　 　；
（4）改正电路后，继续实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，若L2标有“3V，0.3A”字样，此时通过L2的电流是　 　A。
【答案】（1）短路； （2）如下图所示：
（3）电压表的正负接线柱接反了； （4）0.25。
五、计算题。
26、如图所示的电路中，当开关S1闭合、S2断开时，电压表的读数为2.5V；当开关S1、S2均闭合时，电压表的读数为6V，求：
（1）电源电压；
（2）当开关S1闭合、S2断开时，灯L1两端的电压。
【答案】（1）电源电压为6V； （2））灯L1两端的电压为3.5V。
【解答】（1）当S1、S2闭合时，L1被短路只有L2接入电路中，电压表测电源电压，则U＝6V；
（2）当开关S1闭合、S2断开时，两灯泡串联，电压表测L2的电压；
因为串联电路中总电压等于各分电压之和，
所以L1两端的电压U1＝U﹣U2＝6V﹣2.5V＝3.5V。
