第四章过关检测卷
一、单项选择题（本大题共10个小题，每小题3分，共30分。每小题的四个选项中，只有一个选项符合题意）
解析：
河底石块看起来变浅，这是由光的折射造成的，故A正确。博览会的灯光说明光沿直线传播，故B错误。廊桥在水面出现倒影，倒影是平面镜成的像，利用了光的反射原理，故C错误。射击瞄准要“三点一线”，说明光沿直线传播的原理，故D错误。故选A。

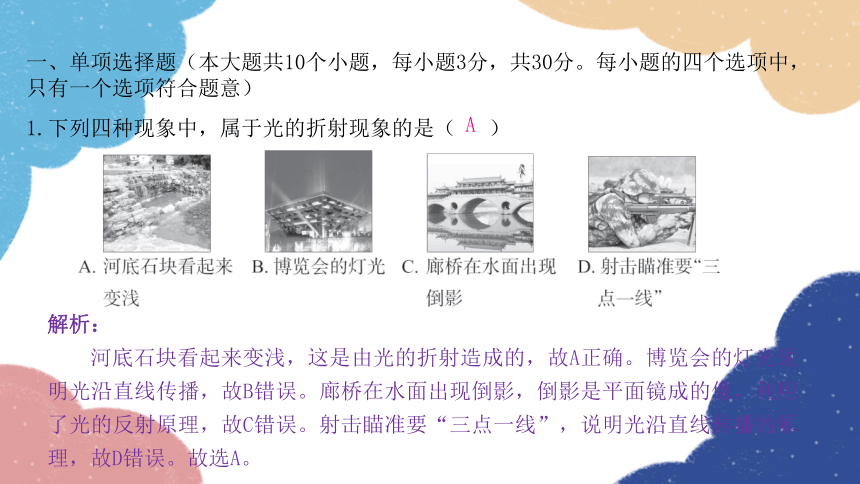

1.下列四种现象中，属于光的折射现象的是（ ）
A

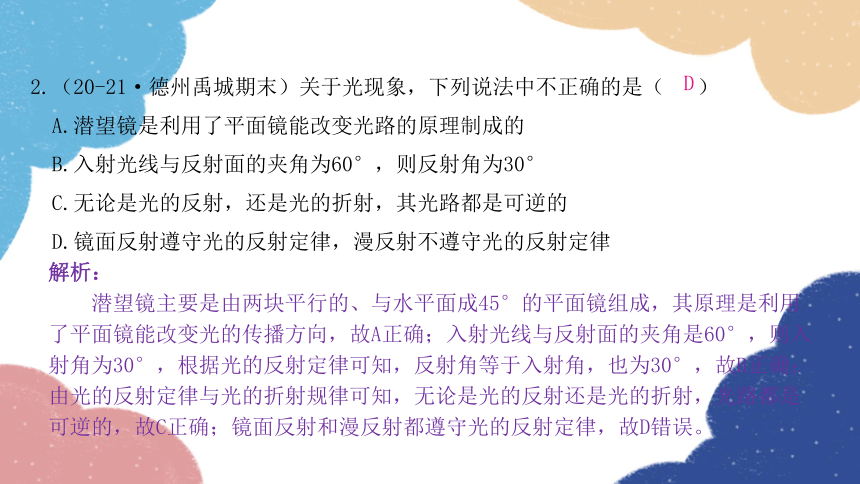

2.（20-21·德州禹城期末）关于光现象，下列说法中不正确的是（ ）
A.潜望镜是利用了平面镜能改变光路的原理制成的
B.入射光线与反射面的夹角为60°，则反射角为30°
C.无论是光的反射，还是光的折射，其光路都是可逆的
D.镜面反射遵守光的反射定律，漫反射不遵守光的反射定律
D
解析：
潜望镜主要是由两块平行的、与水平面成45°的平面镜组成，其原理是利用了平面镜能改变光的传播方向，故A正确；入射光线与反射面的夹角是60°，则入射角为30°，根据光的反射定律可知，反射角等于入射角，也为30°，故B正确；由光的反射定律与光的折射规律可知，无论是光的反射还是光的折射，光路都是可逆的，故C正确；镜面反射和漫反射都遵守光的反射定律，故D错误。

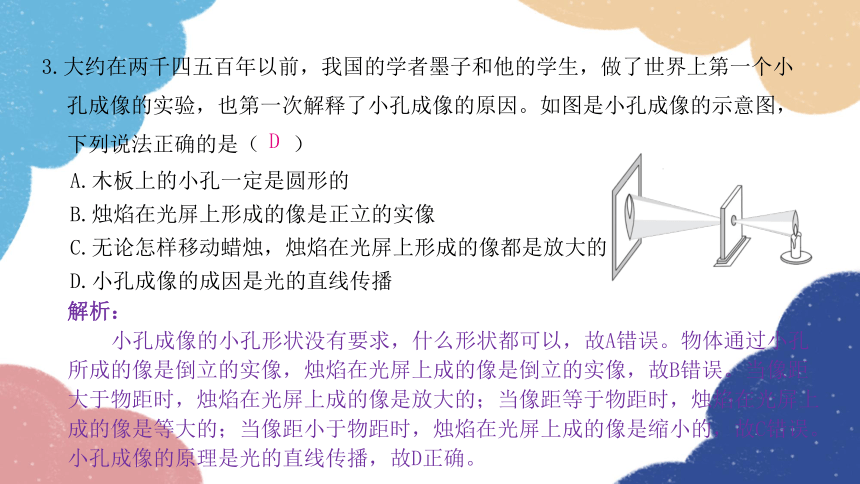

3.大约在两千四五百年以前，我国的学者墨子和他的学生，做了世界上第一个小孔成像的实验，也第一次解释了小孔成像的原因。如图是小孔成像的示意图，下列说法正确的是（ ）
D
解析：
小孔成像的小孔形状没有要求，什么形状都可以，故A错误。物体通过小孔所成的像是倒立的实像，烛焰在光屏上成的像是倒立的实像，故B错误。当像距大于物距时，烛焰在光屏上成的像是放大的；当像距等于物距时，烛焰在光屏上成的像是等大的；当像距小于物距时，烛焰在光屏上成的像是缩小的，故C错误。小孔成像的原理是光的直线传播，故D正确。
A.木板上的小孔一定是圆形的
B.烛焰在光屏上形成的像是正立的实像
C.无论怎样移动蜡烛，烛焰在光屏上形成的像都是放大的
D.小孔成像的成因是光的直线传播

C

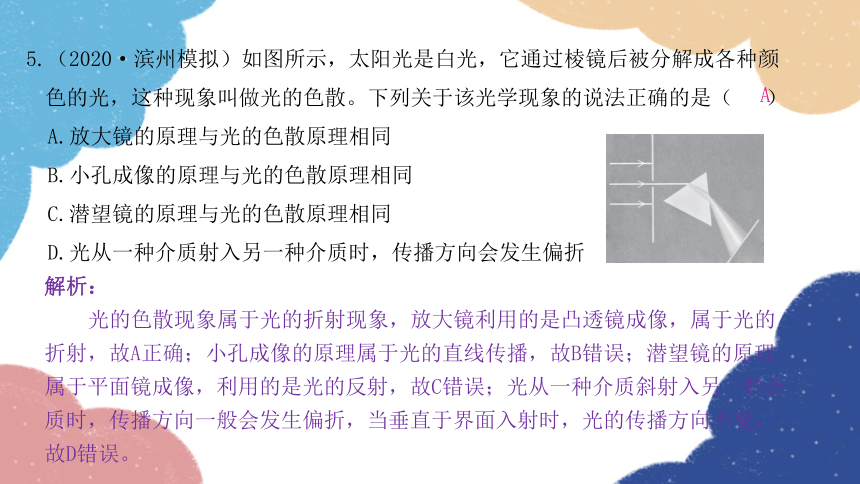

5.（2020·滨州模拟）如图所示，太阳光是白光，它通过棱镜后被分解成各种颜色的光，这种现象叫做光的色散。下列关于该光学现象的说法正确的是（ ）
A.放大镜的原理与光的色散原理相同
B.小孔成像的原理与光的色散原理相同
C.潜望镜的原理与光的色散原理相同
D.光从一种介质射入另一种介质时，传播方向会发生偏折
A
解析：
光的色散现象属于光的折射现象，放大镜利用的是凸透镜成像，属于光的折射，故A正确；小孔成像的原理属于光的直线传播，故B错误；潜望镜的原理属于平面镜成像，利用的是光的反射，故C错误；光从一种介质斜射入另一种介质时，传播方向一般会发生偏折，当垂直于界面入射时，光的传播方向不变，故D错误。

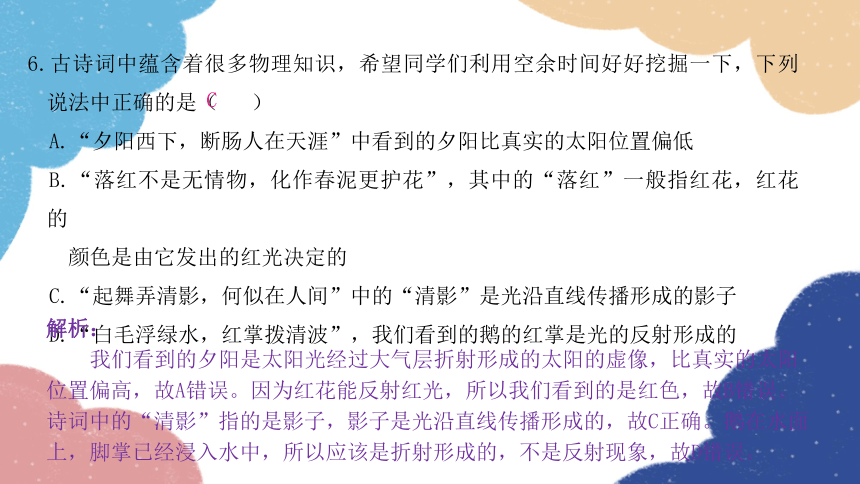

6.古诗词中蕴含着很多物理知识，希望同学们利用空余时间好好挖掘一下，下列说法中正确的是（ ）
A.“夕阳西下，断肠人在天涯”中看到的夕阳比真实的太阳位置偏低
B.“落红不是无情物，化作春泥更护花”，其中的“落红”一般指红花，红花的
颜色是由它发出的红光决定的
C.“起舞弄清影，何似在人间”中的“清影”是光沿直线传播形成的影子
D.“白毛浮绿水，红掌拨清波”，我们看到的鹅的红掌是光的反射形成的
C
解析：
我们看到的夕阳是太阳光经过大气层折射形成的太阳的虚像，比真实的太阳位置偏高，故A错误。因为红花能反射红光，所以我们看到的是红色，故B错误。诗词中的“清影”指的是影子，影子是光沿直线传播形成的，故C正确。鹅在水面上，脚掌已经浸入水中，所以应该是折射形成的，不是反射现象，故D错误。

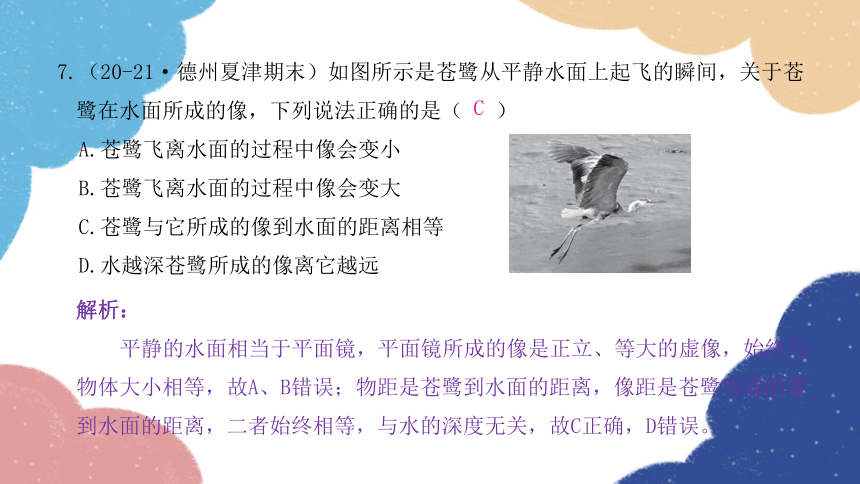

7.（20-21·德州夏津期末）如图所示是苍鹭从平静水面上起飞的瞬间，关于苍鹭在水面所成的像，下列说法正确的是（ ）
A.苍鹭飞离水面的过程中像会变小
B.苍鹭飞离水面的过程中像会变大
C.苍鹭与它所成的像到水面的距离相等
D.水越深苍鹭所成的像离它越远
C
解析：
平静的水面相当于平面镜，平面镜所成的像是正立、等大的虚像，始终与物体大小相等，故A、B错误；物距是苍鹭到水面的距离，像距是苍鹭所成的像到水面的距离，二者始终相等，与水的深度无关，故C正确，D错误。

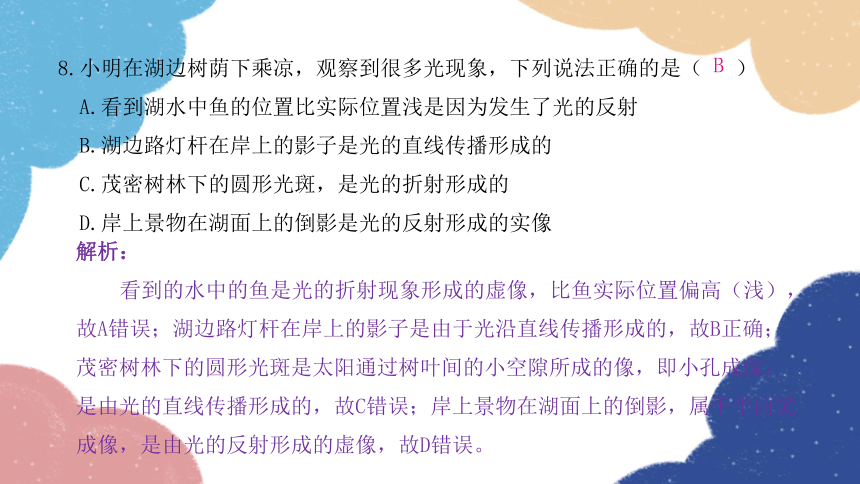

8.小明在湖边树荫下乘凉，观察到很多光现象，下列说法正确的是（ ）
A.看到湖水中鱼的位置比实际位置浅是因为发生了光的反射
B.湖边路灯杆在岸上的影子是光的直线传播形成的
C.茂密树林下的圆形光斑，是光的折射形成的
D.岸上景物在湖面上的倒影是光的反射形成的实像
B
解析：
看到的水中的鱼是光的折射现象形成的虚像，比鱼实际位置偏高（浅），故A错误；湖边路灯杆在岸上的影子是由于光沿直线传播形成的，故B正确；茂密树林下的圆形光斑是太阳通过树叶间的小空隙所成的像，即小孔成像，是由光的直线传播形成的，故C错误；岸上景物在湖面上的倒影，属于平面镜成像，是由光的反射形成的虚像，故D错误。

D


D

甲 乙 丙

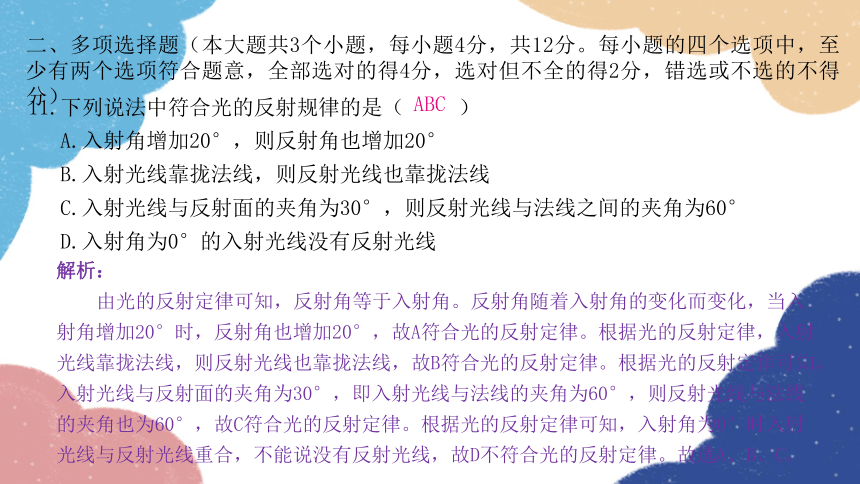

11.下列说法中符合光的反射规律的是（ ）
A.入射角增加20°，则反射角也增加20°
B.入射光线靠拢法线，则反射光线也靠拢法线
C.入射光线与反射面的夹角为30°，则反射光线与法线之间的夹角为60°
D.入射角为0°的入射光线没有反射光线
解析：
由光的反射定律可知，反射角等于入射角。反射角随着入射角的变化而变化，当入射角增加20°时，反射角也增加20°，故A符合光的反射定律。根据光的反射定律，入射光线靠拢法线，则反射光线也靠拢法线，故B符合光的反射定律。根据光的反射定律可知，入射光线与反射面的夹角为30°，即入射光线与法线的夹角为60°，则反射光线与法线的夹角也为60°，故C符合光的反射定律。根据光的反射定律可知，入射角为0°时入射光线与反射光线重合，不能说没有反射光线，故D不符合光的反射定律。故选A、B、C。
ABC
二、多项选择题（本大题共3个小题，每小题4分，共12分。每小题的四个选项中，至少有两个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不选的不得分）
12.有一首名为《驴》的小诗：“白头一老子，骑驴去饮水，岸上蹄踏蹄，水中嘴对嘴。”关于诗句中包含的物理知识解释错误的是（ ）
A.“水中嘴对嘴”是光的直线传播形成的
B.其中的一个“嘴”是另一个“嘴”的实像
C.若以其中一个正远离水面的“嘴”为参照物，另一个“嘴”是运动的
D.如果其中一个“嘴”距水面10 cm，那么两个“嘴”之间的距离为20 cm
解析：
驴在岸边饮水，水面上就会出现驴子的像，这是光的反射形成的虚像，与平面镜成像原理相同，因此会形成“嘴对嘴”的情景，故A错误；平面镜成的像是虚像，故B错误；若以其中一个正远离水面的“嘴”为参照物，另一个“嘴”与参照物之间发生了位置的变化，是运动的，故C正确；如果其中一个“嘴”距水面10 cm，另一个“嘴”到水面的距离也为10 cm，那么两个“嘴”之间的距离为20 cm，故D正确。
AB
13.（21-22·潍坊安丘期中）为避免司机低头观察汽车仪表盘，忽略路况造成事故，厂商开发出汽车抬头显示系统，如图甲，又叫汽车平视显示系统（Head Up Display），简称HUD。它利用平面镜成像原理，如图乙，显示器安装在驾驶台上、显示面水平朝上，司机平视，借助透明挡风玻璃看到显示器竖直的像。下列说法正确的是（ ）
A.像是虚像 B.像是由于光的反射形成的
C.像比驾驶台上的显示器要小 D.挡风玻璃与水平面的夹角应为90°
AB
解析：
由题意可知，挡风玻璃相当于平面镜，像是由于光的反射形成的虚像，且像与驾驶台上的显示器等大，故A、B正确，C错误；显示器水平放置在驾驶台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，则挡风玻璃与水平面的夹角为45°，故D错误。
14.（20-21·德州德城区月考节选）小华在一家商场通过光亮的瓷砖地面看到了挂在天花板上的吊灯，她看到的其实是吊灯的　 　（选填“虚”或“实”）像，如果吊灯到地面的距离是6 m，则像到地面的距离为　 　m。
解析：
光亮的瓷砖相当于平面镜，它能成天花板上的吊灯的像，像是由于光的反射形成的，即反射光线的反向延长线会聚而成，所以是虚像；像与物到镜面的距离相等，吊灯离瓷砖6 m，吊灯的像离地面上的瓷砖也应是6 m。
虚
6
三、填空题（每空2分，共28分）


光的直线传播
反射
凸面镜



48°
左


虚像

不变
18.如图所示，瘦西湖五亭桥水中倒影是由于光的_________（选填“直线传播”“反射”或“折射”）形成的，根据所学物理知识可知_________（选填“较亮”或“较暗”）一侧为五亭桥原物，作出该判断的理由是____________
_______________________________________________________。
解析：
五亭桥在瘦西湖中的倒影属于平面镜成像，光射到水面时，一部分光发生了反射，另一部分光发生了折射而进入水中，所以倒影看起来比桥本身暗一些，较亮的一侧为五亭桥原物。
反射
较亮
时，一部分光发生了反射，另一部分光发生了折射而进入水中
光射到水面
四、作图题（每图2分，共4分）
19.小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。
图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。
解析：由光的反射定律可知，入射光线、反射光线和法线在同一平面内，根据入射角等于反射角，过入射点作出法线，再作法线的垂线即为镜面。


五、实验探究题（每空1分，共26分）
解析：（1）小孔成像的原理是光的直线传播，在小孔后面的塑料薄膜上形成的是倒立的实像，所以蜡烛向上方移动，则它在薄膜上的像将向下方移动；若将易拉罐向右移动少许，烛焰就远离小孔，则像变小。
21.如图甲所示某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上一层塑料薄膜，制作成一个简易针孔照相机。如图甲所示，将其水平放置，在左侧固定一支点燃的蜡烛，可在塑料薄膜上看到烛焰的像。
（1）针孔照相机成像的原理是________________，塑料薄膜上所成的像是_________（选
填“正立”或“倒立”）的实像，若将点燃的蜡烛向上移动，则塑料薄膜上的像向　
___（选填“上”或“下”）方移动；若将易拉罐向右移动少许，烛焰的像将______
（选填“变大”“变小”或“不变”）。
倒立
下
光的直线传播
变小
五、实验探究题（每空1分，共26分）
解析：（2）烛焰经小孔成倒立的实像，像的形状与烛焰形状相同，像与小孔的形状无关，所以只将小圆孔改为三角形小孔，像的形状不变。
21.如图甲所示某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上一层塑料薄膜，制作成一个简易针孔照相机。如图甲所示，将其水平放置，在左侧固定一支点燃的蜡烛，可在塑料薄膜上看到烛焰的像。
（2）若只将小圆孔改为三角形小孔，则像的形状________（选填“改变”或“不变”）。
不变
五、实验探究题（每空1分，共26分）
解析：（3）树叶的缝隙，也就是小孔，距离地面的远近不同，形成的光斑大小不同；距离地面越远，形成的光斑越大，距离地面越近，形成的光斑越小。
21.如图甲所示某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上一层塑料薄膜，制作成一个简易针孔照相机。如图甲所示，将其水平放置，在左侧固定一支点燃的蜡烛，可在塑料薄膜上看到烛焰的像。
（3）晴天的正午时分，走在公园的树林里，小明看到阳光透过树叶的缝隙在地上留下许多大小
不同的圆形光斑（如图乙所示），圆形光斑大小不一，原因是______________________。
树叶到地面距离不同
解析：（1）由表格中记录的数据发现，当入射角增大时，反射角也增大，且反射角始终等于入射角；


反射角等于入射角



不能
反射光线与入射光线在同一平面上
解析：（3）当平行光射向凹凸不平的物体表面时，反射光线会射向四面八方，人就可以从不同的角度观察到物体。

（3）由于光在纸板上发生了　 　（选填“镜面反射”或“漫反射”），所以
从不同方向都可以观察到光在纸板上传播的径迹。
漫反射
解析：（1）①光从空气斜射到水面时，将同时发生反射和折射现象；②由表中数据可知，光从空气斜射到水面时，若入射角不断增大，折射角也随之增大，故折射角随入射角的变化关系是：折射角随入射角的增大而增大，且折射角小于入射角。
23.小亮同学在做“探究光的折射规律”实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：
（1）分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生　 　和　 　现象；
②光从空气斜射到水面时，折射角随入射角增大而　 　（选填“增大”“不变”
或“减小”），且折射角　 　（选填“大于”“等于”或“小于”）入射角。
反射
折射
增大
小于
解析：（2）还可以得出：折射光线与入射光线分别位于不同的介质中。
23.小亮同学在做“探究光的折射规律”实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：
（2）除上述该同学得到的结论外，你还能初步得到哪些结论？请写出其中一条：　
　。
折射光线与入射光线分别位于不同的介质中

24.（20-21·潍坊昌邑期末） 在“探究平面镜成像特点”的实验中，小明所用实验装置如图甲所示。
（1）用玻璃板代替平面镜进行实验，是为了便于　 　；实验时，玻璃板
必须与水平桌面垂直。
确定像的位置

24.（20-21·潍坊昌邑期末） 在“探究平面镜成像特点”的实验中，小明所用实验装置如图甲所示。

1
不变

24.（20-21·潍坊昌邑期末） 在“探究平面镜成像特点”的实验中，小明所用实验装置如图甲所示。




24.（20-21·潍坊昌邑期末） 在“探究平面镜成像特点”的实验中，小明所用实验装置如图甲所示。

错误的
解析：（1）光从空气中是沿直线传播的，但传播路径不容易直接观察，在空气中喷洒烟雾，有利于观察光的传播路径；实验时从光屏前不同的方向都能看到光的传播路径，是由于光屏表面凹凸不平，光在这里发生了漫反射；
25.（2021·威海中考）小明同学在实验室探究光的反射和折射规律。
（1）小明将一束光射到白板上，只能在白板上看到一个亮点，不能看到光的传播路径。
请帮小明想出在空气中显现光的传播路径的一种方法：　 　。可
从不同方向看到白板上的亮点，是因为光束中的部分光在白板上发生了　 　反射。
在空气中喷洒烟雾
漫
解析：（2）由表中数据可知：①在反射现象中，反射角等于入射角；②在反射现象中，反射角随入射角的增大而增大；③在折射现象中，光从空气斜射入水中时，折射角小于入射角；④在折射现象中，折射角随入射角的增大而增大；⑤光从空气垂直射入水中，光的传播方向不变。
25.（2021·威海中考）小明同学在实验室探究光的反射和折射规律。
（2）实验中，小明将光从空气射向水面，得到的实验数据如下表所示。通过分析实验数
据，你能发现哪些规律？________________________________________________
_____________________________________。（写出两条即可）
在反射现象中，反射角等于入射角；在折射现象中，
光从空气斜射入水中，折射角小于入射角
解析：（3）由表中数据可知，光从空气射向水面时，当入射角为30°时，折射角为22°，根据折射时光路是可逆的，可知，当光从水中射向空气，若入射角为22°，光在空气中的折射角为30°。
25.（2021·威海中考）小明同学在实验室探究光的反射和折射规律。
（3）当光从水中射向空气，若入射角为22°，则光在空气中的折射角为　 　。
30°
解析：（4）白光经三棱镜后，光屏自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，因为紫光的偏折能力最大，在光屏的最下面，所以第3种遮挡方法最有可能得到紫光。
25.（2021·威海中考）小明同学在实验室探究光的反射和折射规律。
（4）小明想利用紫光探究光的反射定律，他利用三棱镜和遮光板将阳光中的紫光
分离出来，如图所示，三种遮挡方法最有可能得到紫光的是　 　（选填
“1”“2”或“3”）。
3
