3.3 简单机械（第二课时）

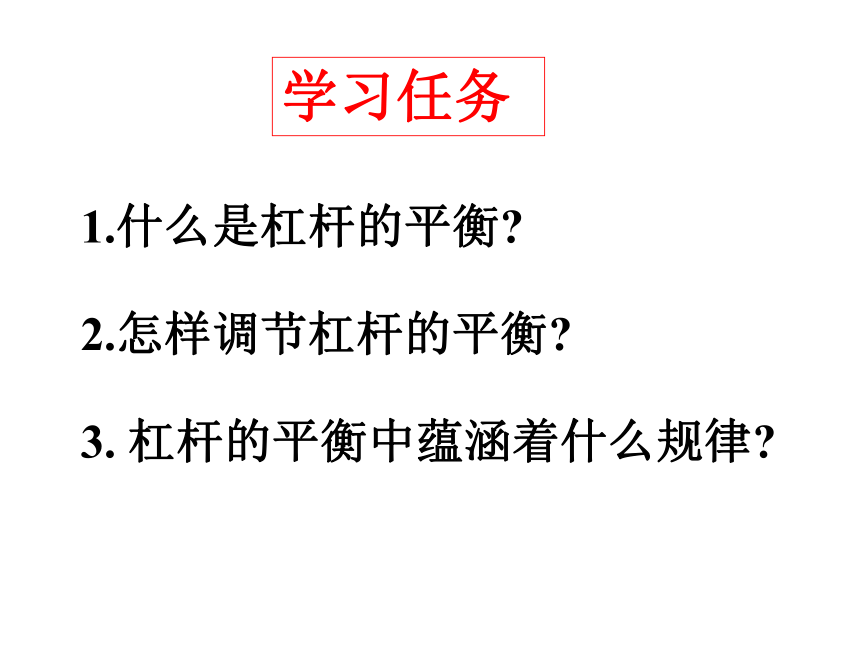

课件23张PPT。1.什么是杠杆的平衡?2.怎样调节杠杆的平衡?3. 杠杆的平衡中蕴涵着什么规律?学习任务研究杠杆的平衡1.什么是杠杆的平衡?
杠杆处于静止或匀速转动的状态叫做杠杆的平衡。
2.怎样调节杠杆的平衡?

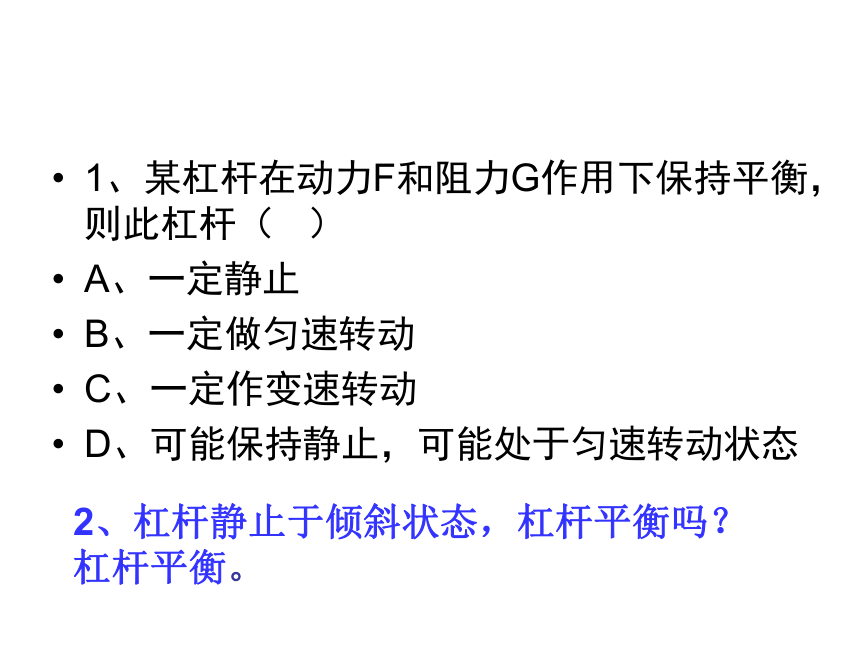

调节两端的平衡螺母。 若发现杠杆左端向下倾斜，应如何调节螺母，使杠杆重新处于水平位置平衡？应将左侧螺母向右移动或将右侧螺母向右移动。1、某杠杆在动力F和阻力G作用下保持平衡，则此杠杆（ ）
A、一定静止
B、一定做匀速转动
C、一定作变速转动
D、可能保持静止，可能处于匀速转动状态2、杠杆静止于倾斜状态，杠杆平衡吗？

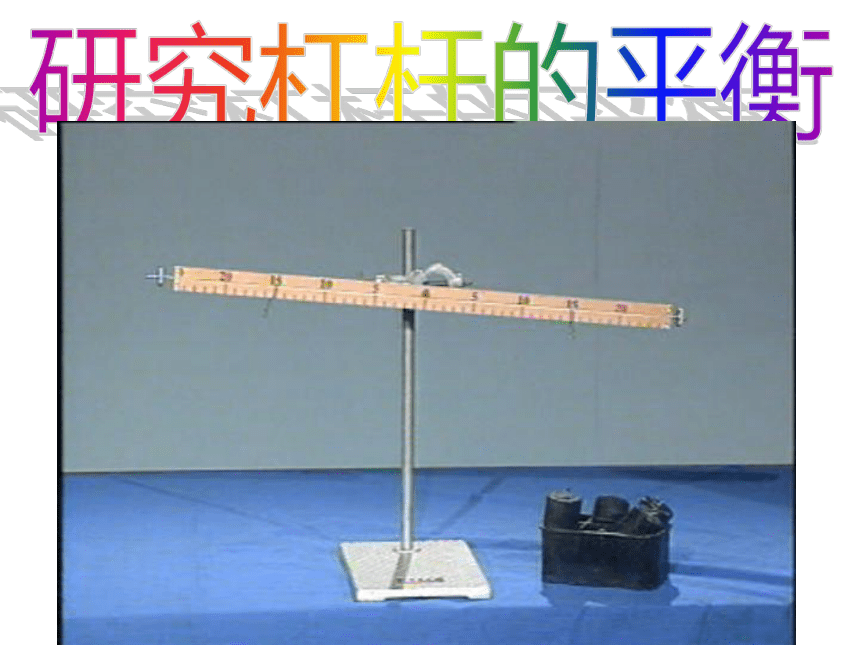

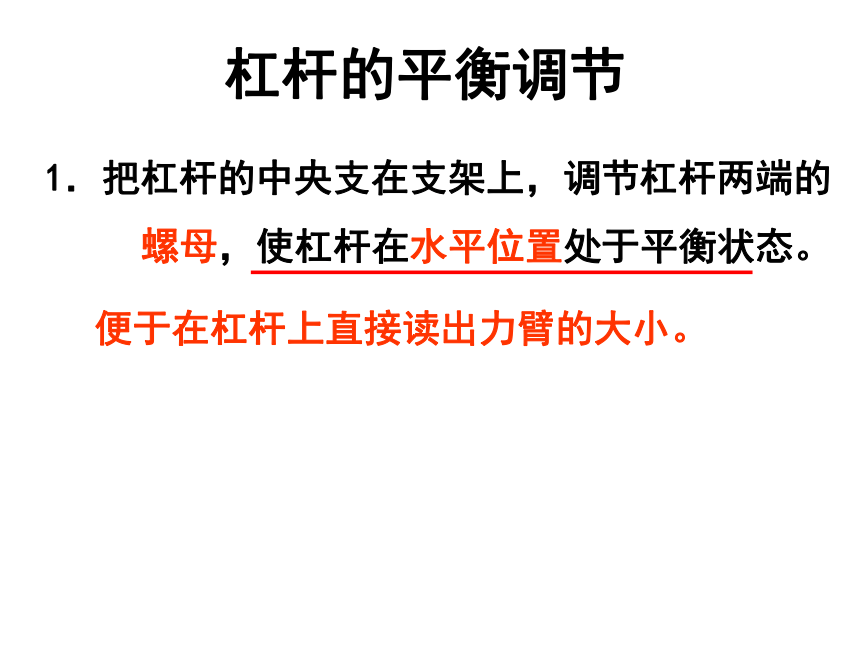

杠杆平衡。杠杆的平衡调节1．把杠杆的中央支在支架上，调节杠杆两端的
螺母，使杠杆在水平位置处于平衡状态。便于在杠杆上直接读出力臂的大小。 2．在杠杆的两边分别挂上不同数量的钩码， 在杠杆上左右移动悬挂的位置，直到杠杆 再次达到水平位置，处于平衡状态。
这时，杠杆两边受到的力分别等于钩 码受到的重力。
将支点左边钩码对杠杆的作用力叫做 动力F1，右边钩码对杠杆的作用力叫做阻 力F2。将动力和阻力填入表内。

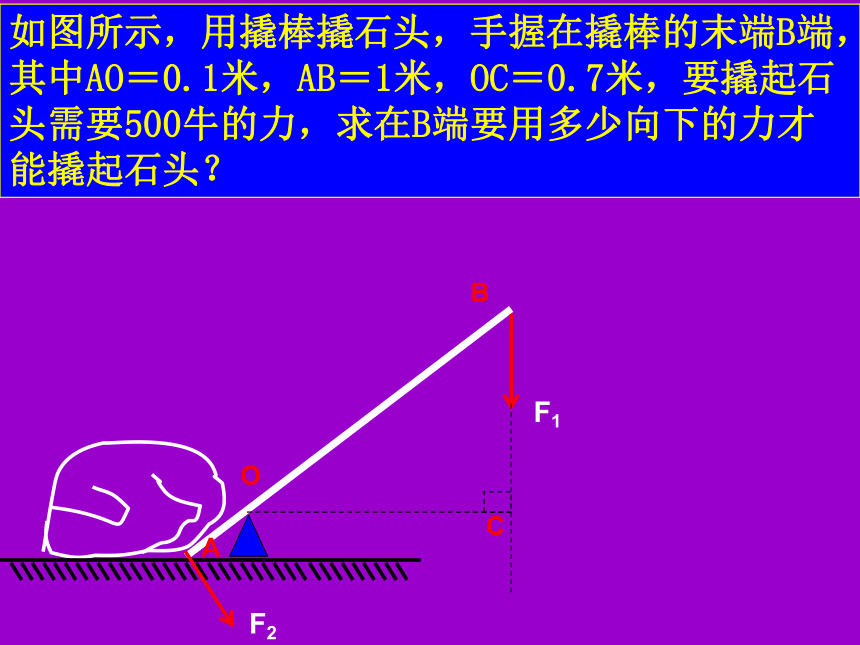

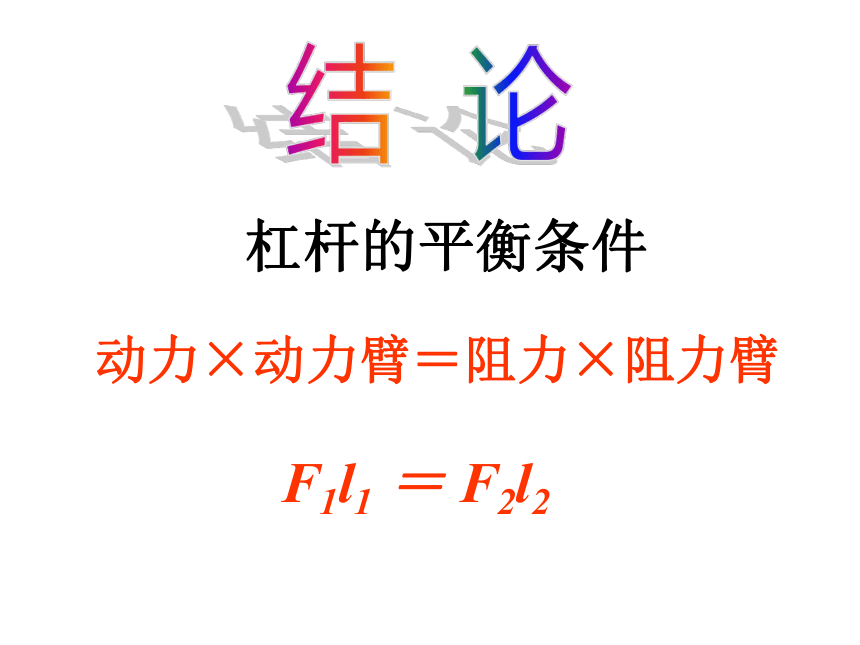

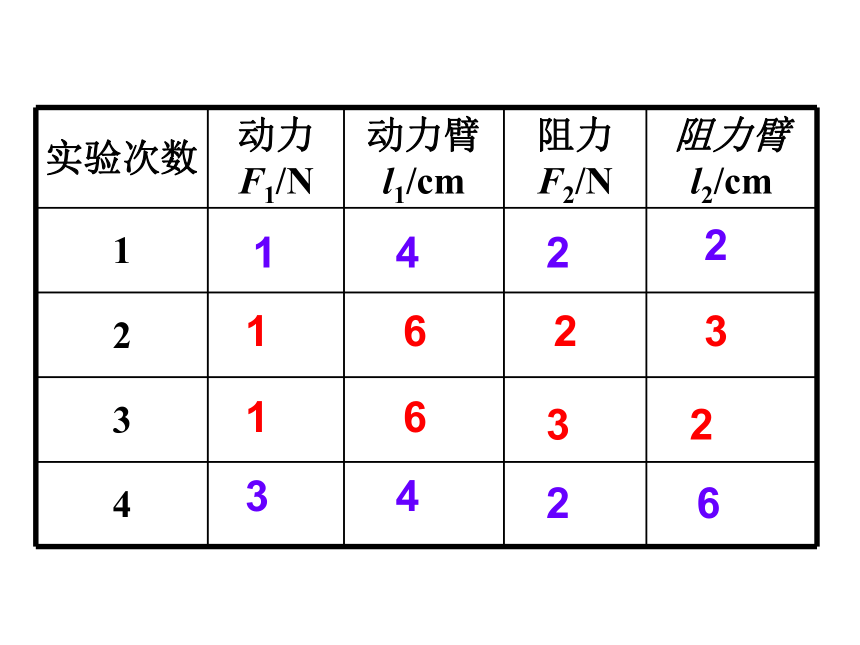

3．用直尺量出动力臂l1、阻力臂l2，并填入表 内。1422162332163426结 论动力×动力臂＝阻力×阻力臂 F1l1 ＝ F2l2 杠杆的平衡条件AOBCF2F1如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，要撬起石头需要500牛的力，求在B端要用多少向下的力才能撬起石头？动力臂是阻力臂的几倍，动力就是阻力的几分之一。动力×动力臂＝阻力×阻力臂 动力＋动力臂＝阻力＋阻力臂 实验数据不充分，得出的结论不能立足。如图，要使杠杆平衡，有几种方法？如图要使杠杆处于平衡状态，动力F1、F2 、 F3 哪个力最小？F1F2F3F4当动力臂最大时，动力最小。
（即F3最小）如图所示，杠杆已经平衡，下面哪种做法不至于破坏杠杆的平衡？ [ ］A.两边各加一个砝码B.左边向右移动2小格，右边向左移动3小格C.左边向右移动3小格，右边向左移动2小格D.左边加两个砝码，并且向右移动3小格 图中，弹簧测力计示数为15N，求物重G的重力为多少N?如图所示的两个杠杆，O是支点，请你判断一下哪个杠杆能够平衡?如果不平衡，它将顺时针转动，还是逆时针转动?2、如图所示，如果再在左右两侧各加一个钩砝，杠杆将发生如何变化？
杠杆不能保持平衡，将发生逆时针转动。·O现代曹冲称象若当时这位物理老师调整的杠杆动力臂为4米,阻力臂为10厘米,弹簧秤示数为100牛,则称出的大象重力约多大? 8．如图所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少＿＿＿ 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为＿＿＿瓦。 300牛60结束课外习题4.用扳手拧生锈的螺母时，工人师傅常在扳手柄上再套一节管子，如图一所示。这样就比较容易地拧下螺母，这是因为（ ）
A.套上的管子较重，可以省些力
B.套上的管子较粗，使用比较方便
C.套上管子后可以用较大的力
D.套上管子后增大了力臂8.右图为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A.小于9.8牛顿 B.大于9.8牛顿
C.等于9.8牛顿 D.等于1千克 F3F2 F4F1哪个方向更省力？拉一拉
