第四章过关检测卷　

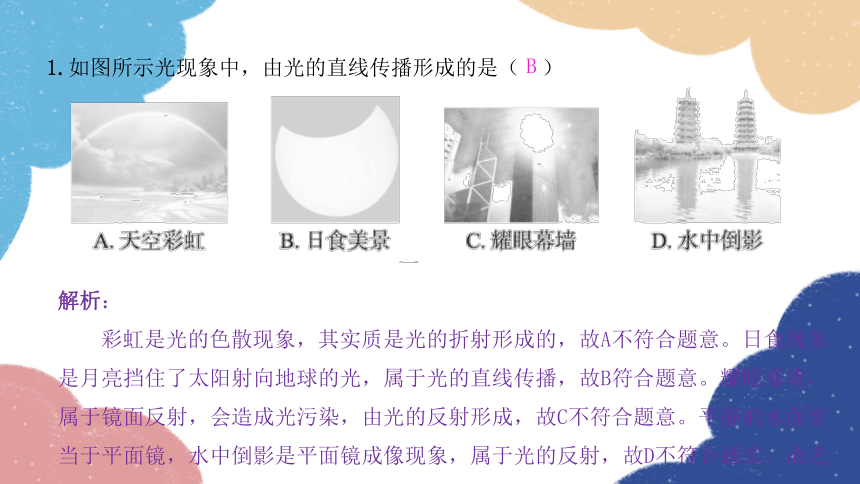

1.如图所示光现象中，由光的直线传播形成的是（ ）
解析：
彩虹是光的色散现象，其实质是光的折射形成的，故A不符合题意。日食现象是月亮挡住了太阳射向地球的光，属于光的直线传播，故B符合题意。耀眼幕墙，属于镜面反射，会造成光污染，由光的反射形成，故C不符合题意。平静的水面相当于平面镜，水中倒影是平面镜成像现象，属于光的反射，故D不符合题意。故选B。
B

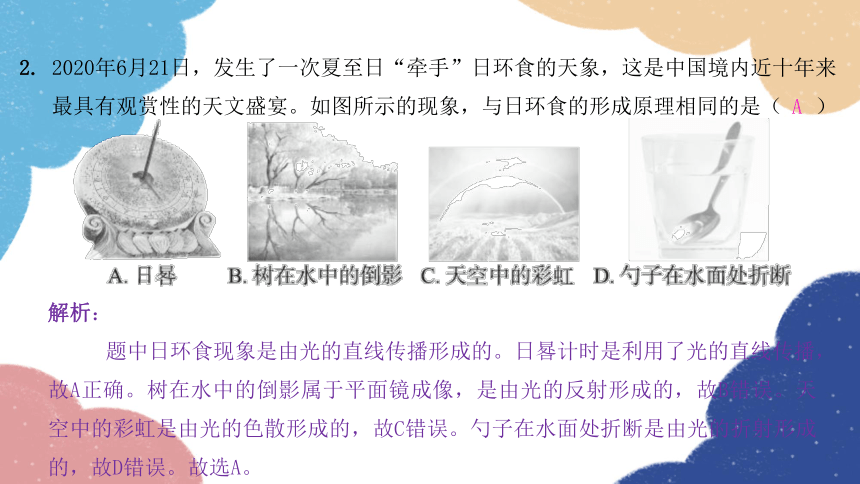

2. 2020年6月21日，发生了一次夏至日“牵手”日环食的天象，这是中国境内近十年来
最具有观赏性的天文盛宴。如图所示的现象，与日环食的形成原理相同的是（ ）
解析：
题中日环食现象是由光的直线传播形成的。日晷计时是利用了光的直线传播，故A正确。树在水中的倒影属于平面镜成像，是由光的反射形成的，故B错误。天空中的彩虹是由光的色散形成的，故C错误。勺子在水面处折断是由光的折射形成的，故D错误。故选A。
A

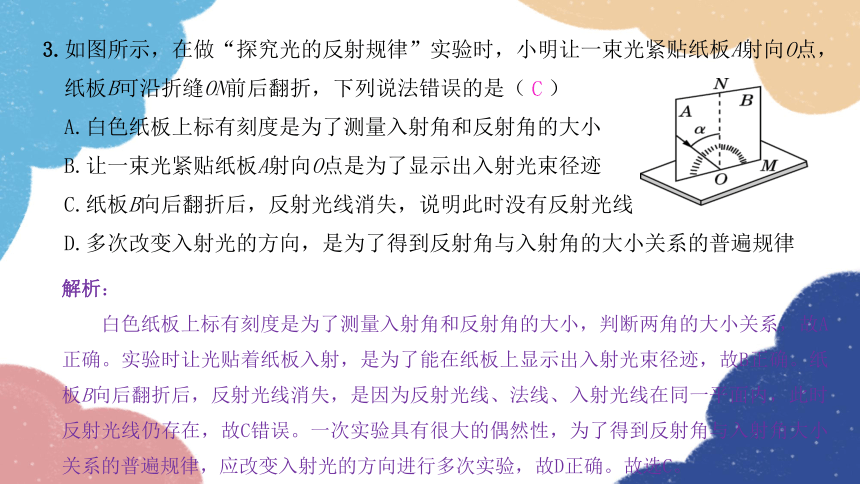

3.如图所示，在做“探究光的反射规律”实验时，小明让一束光紧贴纸板A射向O点，
纸板B可沿折缝ON前后翻折，下列说法错误的是（ ）
A.白色纸板上标有刻度是为了测量入射角和反射角的大小
B.让一束光紧贴纸板A射向O点是为了显示出入射光束径迹
C.纸板B向后翻折后，反射光线消失，说明此时没有反射光线
D.多次改变入射光的方向，是为了得到反射角与入射角的大小关系的普遍规律
解析：
白色纸板上标有刻度是为了测量入射角和反射角的大小，判断两角的大小关系，故A正确。实验时让光贴着纸板入射，是为了能在纸板上显示出入射光束径迹，故B正确。纸板B向后翻折后，反射光线消失，是因为反射光线、法线、入射光线在同一平面内，此时反射光线仍存在，故C错误。一次实验具有很大的偶然性，为了得到反射角与入射角大小关系的普遍规律，应改变入射光的方向进行多次实验，故D正确。故选C。
C

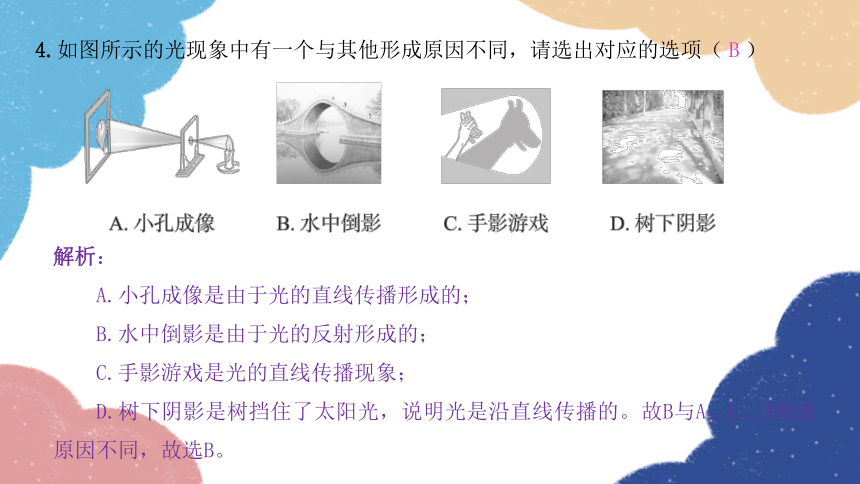

4.如图所示的光现象中有一个与其他形成原因不同，请选出对应的选项（ ）
解析：
A.小孔成像是由于光的直线传播形成的；
B.水中倒影是由于光的反射形成的；
C.手影游戏是光的直线传播现象；
D.树下阴影是树挡住了太阳光，说明光是沿直线传播的。故B与A、C、D形成原因不同，故选B。
B

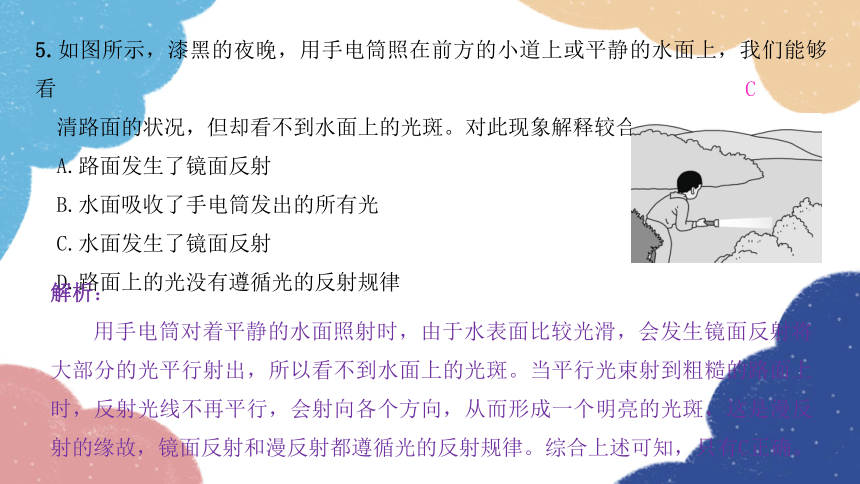

5.如图所示，漆黑的夜晚，用手电筒照在前方的小道上或平静的水面上，我们能够看
清路面的状况，但却看不到水面上的光斑。对此现象解释较合理的是（ ）
A.路面发生了镜面反射
B.水面吸收了手电筒发出的所有光
C.水面发生了镜面反射
D.路面上的光没有遵循光的反射规律
解析：
用手电筒对着平静的水面照射时，由于水表面比较光滑，会发生镜面反射将大部分的光平行射出，所以看不到水面上的光斑。当平行光束射到粗糙的路面上时，反射光线不再平行，会射向各个方向，从而形成一个明亮的光斑，这是漫反射的缘故，镜面反射和漫反射都遵循光的反射规律。综合上述可知，只有C正确。
C

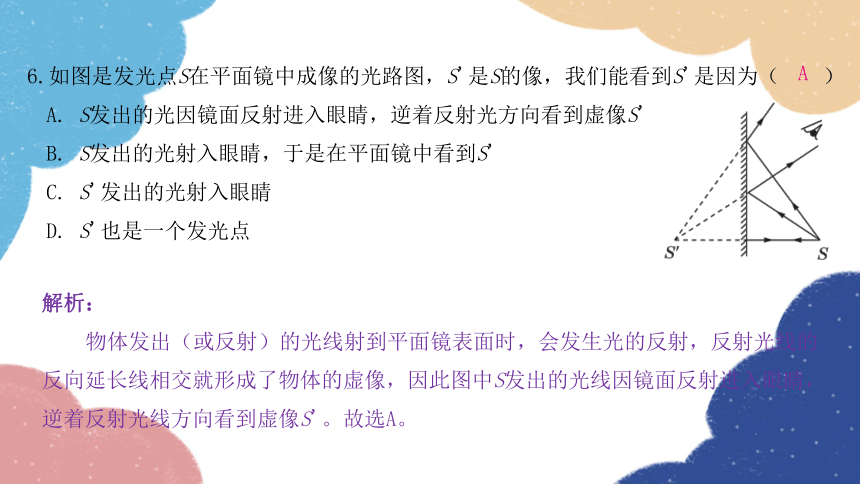

6.如图是发光点S在平面镜中成像的光路图，S'是S的像，我们能看到S'是因为（ ）
A. S发出的光因镜面反射进入眼睛，逆着反射光方向看到虚像S'
B. S发出的光射入眼睛，于是在平面镜中看到S'
C. S'发出的光射入眼睛
D. S'也是一个发光点
解析：
物体发出（或反射）的光线射到平面镜表面时，会发生光的反射，反射光线的反向延长线相交就形成了物体的虚像，因此图中S发出的光线因镜面反射进入眼睛，逆着反射光线方向看到虚像S'。故选A。
A

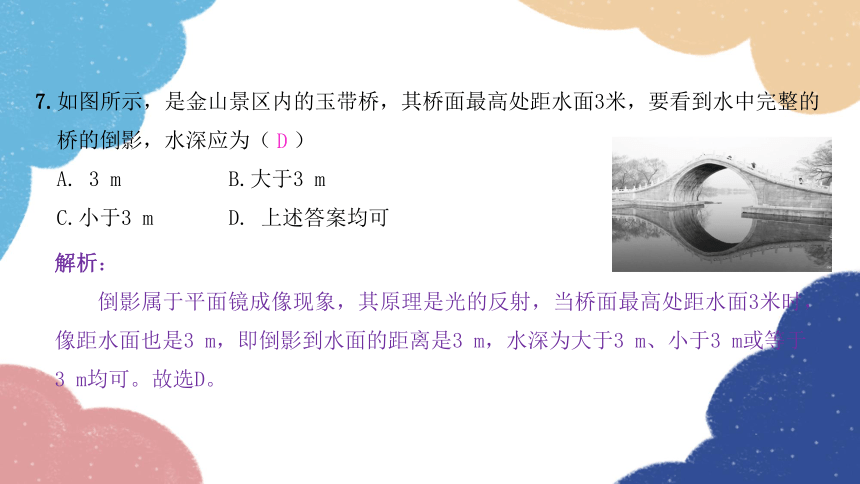

7.如图所示，是金山景区内的玉带桥，其桥面最高处距水面3米，要看到水中完整的
桥的倒影，水深应为（ ）
A. 3 m B.大于3 m
C.小于3 m D. 上述答案均可
解析：
倒影属于平面镜成像现象，其原理是光的反射，当桥面最高处距水面3米时，像距水面也是3 m，即倒影到水面的距离是3 m，水深为大于3 m、小于3 m或等于 3 m均可。故选D。
D

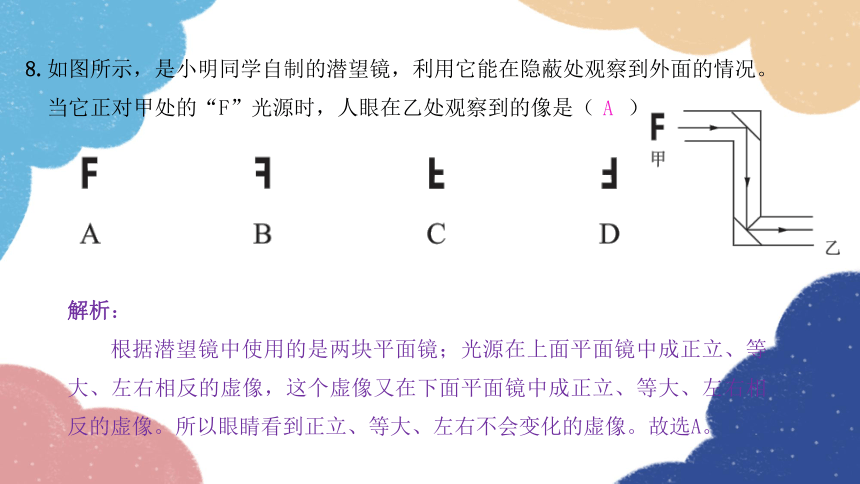

8.如图所示，是小明同学自制的潜望镜，利用它能在隐蔽处观察到外面的情况。
当它正对甲处的“F”光源时，人眼在乙处观察到的像是（ ）
解析：
根据潜望镜中使用的是两块平面镜；光源在上面平面镜中成正立、等大、左右相反的虚像，这个虚像又在下面平面镜中成正立、等大、左右相反的虚像。所以眼睛看到正立、等大、左右不会变化的虚像。故选A。
A

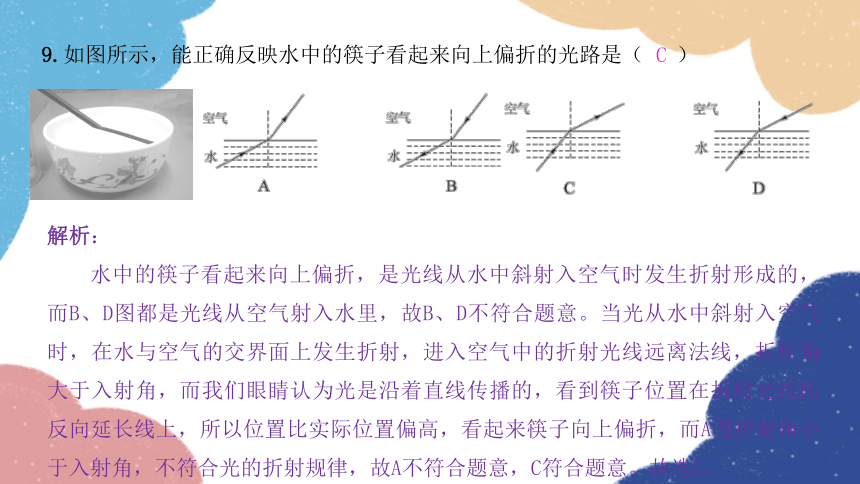

9.如图所示，能正确反映水中的筷子看起来向上偏折的光路是（ ）　
解析：
水中的筷子看起来向上偏折，是光线从水中斜射入空气时发生折射形成的，而B、D图都是光线从空气射入水里，故B、D不符合题意。当光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线远离法线，折射角大于入射角，而我们眼睛认为光是沿着直线传播的，看到筷子位置在折射光线的反向延长线上，所以位置比实际位置偏高，看起来筷子向上偏折，而A图折射角小于入射角，不符合光的折射规律，故A不符合题意，C符合题意。故选C。
C

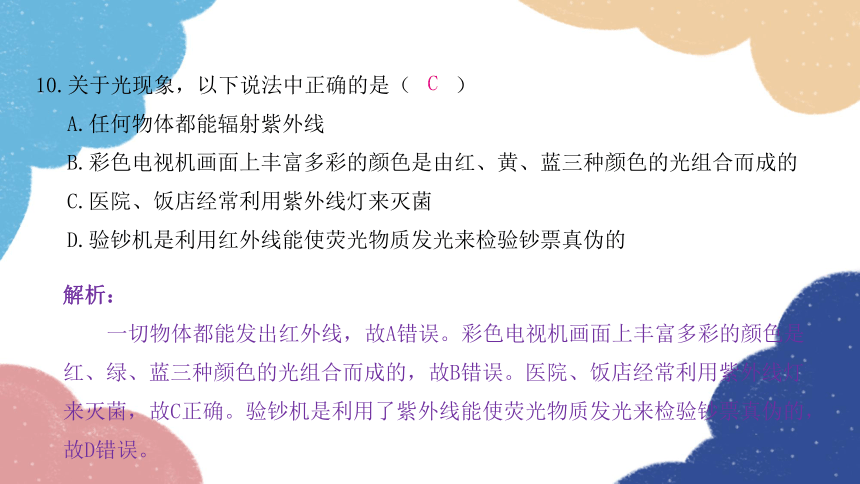

10.关于光现象，以下说法中正确的是（ ）
A.任何物体都能辐射紫外线
B.彩色电视机画面上丰富多彩的颜色是由红、黄、蓝三种颜色的光组合而成的
C.医院、饭店经常利用紫外线灯来灭菌
D.验钞机是利用红外线能使荧光物质发光来检验钞票真伪的
解析：
一切物体都能发出红外线，故A错误。彩色电视机画面上丰富多彩的颜色是红、绿、蓝三种颜色的光组合而成的，故B错误。医院、饭店经常利用紫外线灯来灭菌，故C正确。验钞机是利用了紫外线能使荧光物质发光来检验钞票真伪的，故D错误。
C

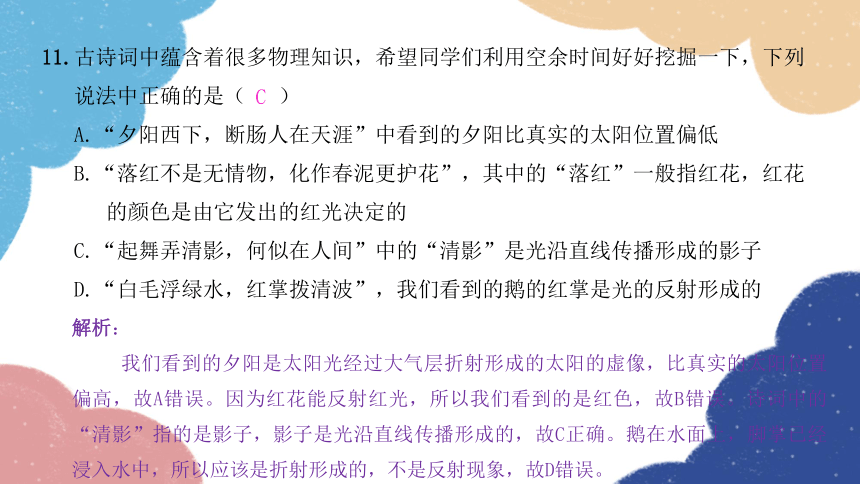

11.古诗词中蕴含着很多物理知识，希望同学们利用空余时间好好挖掘一下，下列
说法中正确的是（ ）
A.“夕阳西下，断肠人在天涯”中看到的夕阳比真实的太阳位置偏低
B.“落红不是无情物，化作春泥更护花”，其中的“落红”一般指红花，红花
的颜色是由它发出的红光决定的
C.“起舞弄清影，何似在人间”中的“清影”是光沿直线传播形成的影子
D.“白毛浮绿水，红掌拨清波”，我们看到的鹅的红掌是光的反射形成的
解析：
我们看到的夕阳是太阳光经过大气层折射形成的太阳的虚像，比真实的太阳位置偏高，故A错误。因为红花能反射红光，所以我们看到的是红色，故B错误。诗词中的“清影”指的是影子，影子是光沿直线传播形成的，故C正确。鹅在水面上，脚掌已经浸入水中，所以应该是折射形成的，不是反射现象，故D错误。
C
12.如图所示，光在玻璃和空气的界面CD处同时发生了反射和折射，以下说法中正确的是（ ）
A.入射角为60°，界面右侧是空气
B.折射角为45°，界面右侧是玻璃
C.入射角为30°，界面左侧是空气
D.折射角为45°，界面左侧是玻璃
解析：已知CD是界面，则由图可知，∠AOC=60°，∠BOD=60°，所以入射角为90°-60°=30°，而∠COE=45°，则折射角为90°-45°=45°，因折射角大于入射角，所以CD的右侧是空气，左侧是玻璃。
根据折射光线和入射光线分别位于法线两侧，则OE一定为折射光线，BO为入射光线，OA为反射光线，综上所述，只有选项D正确。
D
解析：树荫下地面上的圆形光斑是太阳通过树叶缝隙形成的实像，属于小孔成像现象，是光沿直线传播形成的，故A正确。看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，故B错误。湖面波光粼粼，光线刺眼，说明进入眼睛的反射光线传播方向集中，属于镜面反射，故C错误。平面镜成像特点：像与物等大，小花正在靠近剧院中的大镜子，则镜中像的大小不变，故D错误。
13.莲花湖是达城的后花园，在初夏的阳光下，鸟语花香，湖面波光粼粼，鱼儿在水面下游弋；树荫下的地面上有无数的圆形光斑；巴山大剧院传出优美的歌声。此情景中从物理学的角度分析，以下说法正确的是（ ）
A.树荫下地面上的圆形光斑，是光的直线传播形成的
B.我们看见水面下的鱼儿，是鱼儿的实像
C.湖面波光粼粼，是太阳光照在水面上发生漫反射形成的
D.排练中的小花正在靠近剧院中的大镜子，她在镜中的像逐渐变大
A
14.如图所示，鞋店的地板上，有一块靠墙的平面镜，店员为了
顾客方便，通常不会把θ角设为90°。下列说法正确的是（ ）
A. 镜中所成的是正立等大的像
B.皮鞋反光的地方发生的是镜面反射
C.假设顾客从镜中只看到自己膝盖位置的像，为了看到鞋子的像应该把θ调小
D.若顾客向远离平面镜方向后退了1 m，以像为参照物，顾客是静止的

AB
15.有一光电控制液面高度的仪器，它是通过光束在液面上的反射光线投射到光电屏上的光斑位置来判断液面高低的，如图4-9所示光路中，一束光与液面的夹角为40°，则以下说法正确的是（ ）
A.该装置利用了光的反射定律
B.反射角的大小为40°，折射角小于40°
C.当液面升高时，光电屏上的光斑S将向左移动
D.当液面升高时，光电屏上的光斑S将向右移动
解析：该装置利用了光的反射定律。因为入射光线与界面的夹角为40°，所以入射角为90°-40°=50°；又因为光反射时，反射角等于入射角，故反射角等于50°。光束在液面上同时发生反射和折射，此时折射角小于入射角，即折射角小于50°。当液面升高时，由于入射角不变，所以反射光线与原来的反射光线平行，如图所示，光电屏上的光斑S向左移动到S'位置。
AC
16.如图，射击时要求三点一线，即缺口、准星、靶心在同一直线上，这样子弹才容易命中目标，这是利用了光在同种均匀介质里　 　的原理。太阳的光射到地球上，要经过8 min 20 s，则太阳到地球的距离是　 　km。
沿直线传播
1.5×108
17.一束光入射到平面镜上，入射角为35°，则反射角为　 　；小明从汽车的后视镜里看见驾驶员，此时驾驶员通过车内后视镜　　 （选填“一定”“不一定”或“一定不”）能看见小明。雷声和闪电在远处同时同地发生，但我们总是先看到闪电，后听到雷声，是因为光在空气中的传播速度比声音在空气中的传播速度　　。
解析：因为在反射现象中反射角等于入射角，所以入射角为35°时，反射角也是35°；如果小明从汽车的后视镜里能看见驾驶员，由于光路是可逆的，此时驾驶员一定可以通过车的后视镜看见小明；闪电和雷声是同时同地发生的，在空气中声音的传播速度约为340 m/s，光的传播速度约为3×108 m/s，光的传播速度远大于声音的传播速度，经过相同的路程，光需要的时间短，声音需要的时间长，则闪电先到达观察者所处位置，雷声后到达观察者所处位置，因此打雷时我们总是先看到闪电后听到雷声。
35°
一定
大
18.滕王阁因“落霞与孤鹜齐飞，秋水共长天一色”而闻名。如图所示，在绚烂的晚
霞映衬下，鹜飞翔在空中，当它离水面到50 m时，其倒影离水面　 　m；若此时
鹜向下俯冲，它在水中的像大小　 　（选填“变大”“变小”或“不变”）。

不变
50
19.如图所示，是一条盘山公路，当汽车在AB路段行驶时，由于　 　（从
光学角度），司机看不到BC路段的情况；为了尽大范围地看到BC路段的情况，人们
利用光的　 　规律在公路急拐弯B处装上　 　（选填“平面镜”或“凸面镜”
或“凹面镜”），以减少事故的发生。
解析：
汽车在AB路段行驶时，由于光的直线传播司机看
不到BC路段的情况；凸面镜是利用光的反射来改变光
的传播方向的，BC路段上的汽车反射出的光线，射到凸面镜上，经过凸面镜的反射射向AB路段，从而使司机在AB路段上能够看清楚BC路段的情况。
凸面镜
反射
光的直线传播
20.如图所示，瘦西湖五亭桥水中倒影是由于光的　 　（选填“直线传播”“反射”
或“折射”）形成的，根据所学物理知识可知　 　（选填“较亮”或“较暗”）
一侧为五亭桥原物，做出该判断的理由是
　 　。
解析：
五亭桥在瘦西湖中的倒影属于平面镜成像，光射到水面
时，一部分光发生了反射，另一部分光发生了折射而进入水
中，所以倒影看起来比桥本身暗一些，较亮的一侧为五亭桥
原物。
光射到水面时，一部分光发生了反射，另一部分光发生了折射而进入水中
较亮
反射
21.“响尾蛇”导弹是靠跟踪敌机尾部高温气流辐射的　 　（选填“红外线”“紫外线”或“可见光”），从而对其进行有效攻击的。验钞机是利用了　 　（选填“红外线”“紫外线”或“可见光”）能使荧光物质发光的原理工作的。电视机不对准电视的接收窗口，对着墙壁 （选填“能” 或“不能”）实现对电视的遥控。
能
紫外线
红外线
22.小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到
了钱包。图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保
留作图痕迹。

解析：由光的反射定律可知，入射光线、反射光线和法线在同一平面内，根据入射光线和反射光线的夹角，过入射点作出法线，再作法线的垂线即为镜面。
23.如图所示，S为光源，它发出的一条入射光线射到竖直放置的平面镜上发生反射，又发生折射进入水中。请作出S在平面镜中所成的像S'以及该光线在平面镜上的反射光线和进入水中的折射光线的大致方向。
24.如图所示某兴趣小组在空易拉罐的底部
中央戳个小圆孔，将顶部剪去后，蒙上
一层塑料薄膜，制作成一个简易针孔照
相机。如图甲所示，将其水平放置，在
左侧固定一支点燃的蜡烛，可在塑料薄膜上看到烛焰的像。
（1）针孔照相机成像的原理是　 　，塑料薄膜上所成的像是 　（选
填“正立”或“倒立”）的实像，若将点燃的蜡烛向上移动，则塑料薄膜
上的像向　 　（选填“上”或“下”）方移动；若将易拉罐向右移动少许，
烛焰的像将　 　（选填“变大”“变小”或“不变”）。
解析：
（1）小孔成像的原理是光的直线传播，在小孔后面的塑料薄膜上形成的是倒立的实像，所以蜡烛向上方移动，则它在薄膜上的像将向下方移动；若将易拉罐向右移动少许，烛焰就离小孔越远，则像变小。
变小　
倒立
光的直线传播
下
24.如图所示某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上
一层塑料薄膜，制作成一个简易针孔照相机。如图甲所示，将其水平放置，在
左侧固定一支点燃的蜡烛，可在塑料薄膜上看到烛焰的像。
（2）若只将小圆孔改为三角形小孔，则像的形状　 （选填“改变”或
“不变”）。
解析：（2）烛焰经小孔成倒立的实像，像的形状与烛焰形状相同，像与小孔的形状无关，所以只将小圆孔改为三角形小孔，像的形状不变。
不变
24.如图所示某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上
一层塑料薄膜，制作成一个简易针孔照相机。如图甲所示，将其水平放置，在
左侧固定一支点燃的蜡烛，可在塑料薄膜上看到烛焰的像。
（3）晴天的正午时分，走在公园的树林里，小明看到阳光透过树叶的缝隙在地
上留下许多大小不同的圆形光斑（如图乙所示），圆形光斑大小不一，原
因是　 　。
解析：（3）树叶的缝隙，也就是小孔，距离地面的远近不同，形成的光斑大小不同；距离地面越远，形成的光斑越大，距离地面越近，形成的光斑越小。
树叶的缝隙到地面距离不同
25.（20-21·保定期末）在“探究平面镜成像的特点”实验中，小明用玻璃板、相同的两个棋子A和B、刻度尺、橡皮泥、白纸等器材进行实验，如图所示。
（1）实验时玻璃板应该　 　放置在水平桌面上。
（2）实验器材选择相同的两个棋子A、B，其目的是　 　。
（3）用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于　 　。
（4）实验中使用刻度尺，是为了测量　 　 。
（5）为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是　 　，若　 　，则平面镜所成的像为　　 （选填“实”或“虚”）像。
竖直
比较像与物大小是否相等
确定像的位置
像和物到镜面的距离
将白纸放在棋子B的位置，直接看白纸上是否有像
白纸上不出现像
虚
解析：（1）光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而增大；根据表格中的数据可知，当入射角达到41.8°时，反射能量达到100%，就发生了全反射现象。
26.小林在探究光的折射规律时发现：当光由空气沿半圆玻璃砖边缘垂直射入圆心处发生反射和折射时，不断加大入射角会发生折射光消失而反射光却变得更亮的情况，如图所示，老师告诉他这是光的全反射现象。课后，小林查到光从玻璃射向空气时的一些数据如下表：
分析表中数据并结合所学的光学知识，完成以下填空：
（1）光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而　 　，当入射角达到　 　时，反射能量达到100%，就发生了全反射现象。
增大
41.8°
解析：（2）光从玻璃斜射向空气时，折射角大于入射角；因为光在发生折射时光路具有可逆性；所以，当光从空气斜射向玻璃时，折射角小于入射角。
26.小林在探究光的折射规律时发现：当光由空气沿半圆玻璃砖边缘垂直射入圆心处发生反射和折射时，不断加大入射角会发生折射光消失而反射光却变得更亮的情况，如图所示，老师告诉他这是光的全反射现象。课后，小林查到光从玻璃射向空气时的一些数据如下表：
分析表中数据并结合所学的光学知识，完成以下填空：
（2）小林进一步判断出当光从空气斜射向玻璃时，折射角小于入射角，他的判断依据是　 。
光的折射中，光路是可逆的
