(共16张PPT)
Q
M
P
N
R
300
500
600
等高线
0
500m
300
M、N、P、Q 四地中，海拔可能相等的两地是
A、M、N B、M、P
C、M、Q D、P、Q
R、Q两点间的相对高度是多少？
五、等高线地形图
四个概念：海拔（绝对高度）、相对高度、 等高线、等深线
等高线的特点
在等高线地形图上识别地形：
200
300
400
200
300
200
300
400
A
D
c
B
A、D是山顶（山峰），B是鞍部，C是山脊

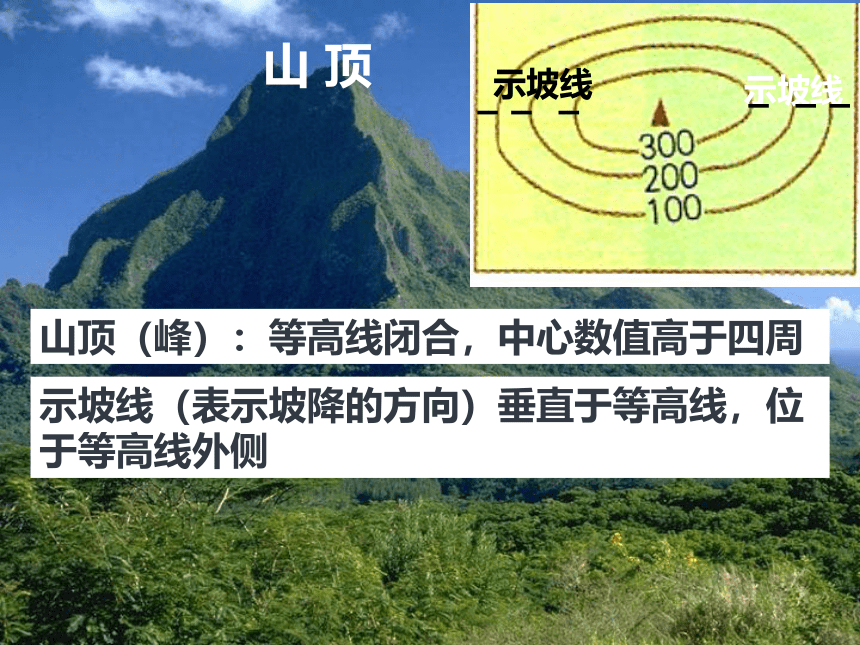

山 顶
山顶（峰）：等高线闭合，中心数值高于四周
示坡线（表示坡降的方向）垂直于等高线，位于等高线外侧
示坡线
示坡线
洼 地
盆（洼）地：等高线闭合，中心数值低于四周
示坡线垂直于等高线，位于等高线内侧
100
150
200
山
脊
山
脊
山
谷
山脊：等高线从高处往低处凸出
山谷：等高线从低处往高处凸出
（常形成分水岭）
（常形成河流）
（向低值凸出表示高值区域）

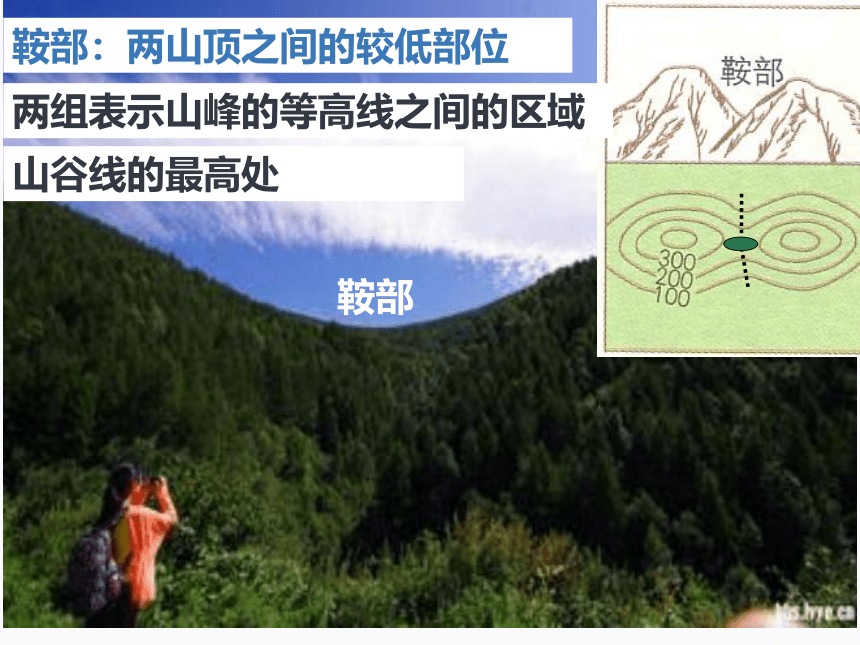

鞍部
鞍部：两山顶之间的较低部位
山谷线的最高处
两组表示山峰的等高线之间的区域
陡崖（悬崖）
陡崖：多条等高线重叠在一处
（凸低为脊）
（凸高为谷）
（线重必崖）
在等高线地形图上识别地形：
山顶（峰）：等高线闭合，中心数值高于四周
盆（洼）地：等高线闭合，中心数值低于四周
山脊：等高线从高处往低处凸出（常形成分水岭）
山谷：等高线从低处往高处凸出（常形成河流）
鞍部：两组表示山峰的等高线之间的区域
陡崖：多条等高线重叠在一处
读图，把图中字母所代表的地形名称在相应的横线上 A、___ _ _B、_ ___C、__ ____D __ ____、 E、____ _F、____ ___G、_ ______
山顶
鞍部
山脊
山谷
缓坡
陡坡
洼地
①判断河流的位置及流向、流速
4、等高线地图的应用
图中四条河流中，水速最慢的是
河流中分布有瀑布的是
a
d
Ｎ
a
c
d
f
500
300
400
600
100
200
e
b
图中a、b、c、d、e、f处，可能有河流发育的是：
acdf
4、等高线地图的应用
①判断河流的位置及流向、流速
山谷常有河流发育；河水由海拔高处向海拔低处流；等高线密集的河谷，河流流速大
4、等高线地图的应用
A、C、E处的地形分别是什么？AD两地的相对高度是多少？abc三处没有河流的是哪几处？
②、水库大坝的选址：
4、等高线地图的应用
水库库址应选在河谷地区“口袋形”洼地处，大坝一般选在峡谷处。
峡谷地形，水流急，水力资源丰富；大坝建设工程量小，投资省；且上游有较大的集水区域。
③、引水线路的选择：
4、等高线地图的应用
如果要引水到疗养院，有①②两条路线，较合理的路线是 ，理由 。
①
从高处到低处，可自流
D
4、等高线地图的应用
③、引水线路的选择：
引水线路由高到低，可自流；
线路较短，投资较小
（石油管道）
