第十八章 电 功 率
第2节 电 功 率
第1课时 电功率的计算
目录
01
02
能力提升
夯实基础
夯实基础
1.有一台家用电器，正常工作时的电功率约为2 kW，则它可能是（ ）
A. 电风扇 B. 电视机 C. 空调 D. 电冰箱
2.一个定值电阻两端的电压为4 V时，电功率是1 W；当加在这个电阻两端的电压为2 V时，它的电功率为（ ）
A. 1 W B. 2 W C. 0.5 W D. 0.25 W
C
D

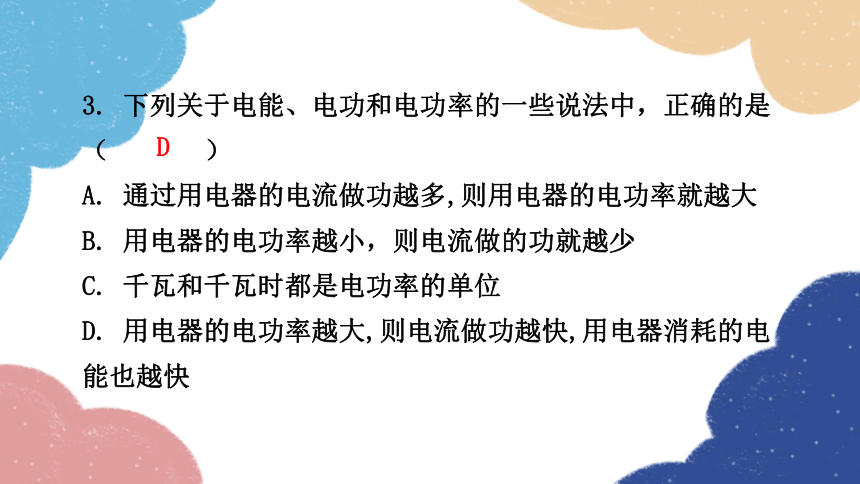

3. 下列关于电能、电功和电功率的一些说法中，正确的是（ ）
A. 通过用电器的电流做功越多,则用电器的电功率就越大
B. 用电器的电功率越小，则电流做的功就越少
C. 千瓦和千瓦时都是电功率的单位
D. 用电器的电功率越大,则电流做功越快,用电器消耗的电能也越快
D

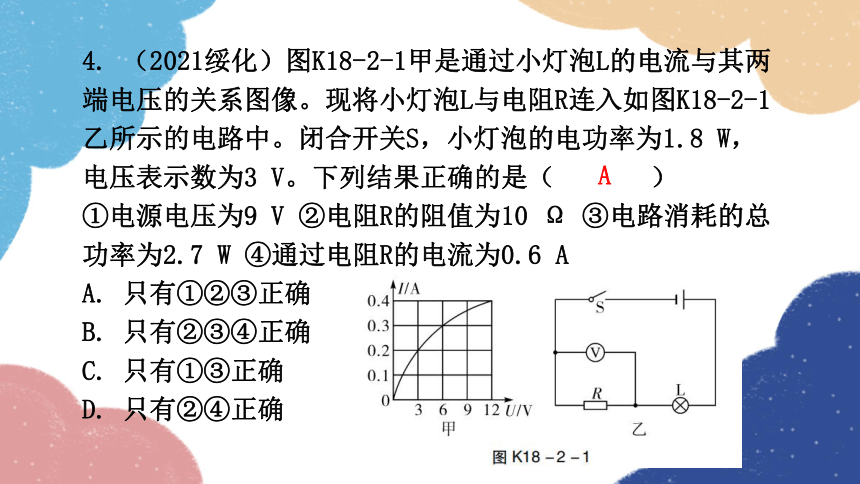

4. （2021绥化）图K18-2-1甲是通过小灯泡L的电流与其两端电压的关系图像。现将小灯泡L与电阻R连入如图K18-2-1乙所示的电路中。闭合开关S，小灯泡的电功率为1.8 W，电压表示数为3 V。下列结果正确的是（ ）
①电源电压为9 V ②电阻R的阻值为10 Ω ③电路消耗的总功率为2.7 W ④通过电阻R的电流为0.6 A
A. 只有①②③正确
B. 只有②③④正确
C. 只有①③正确
D. 只有②④正确
A

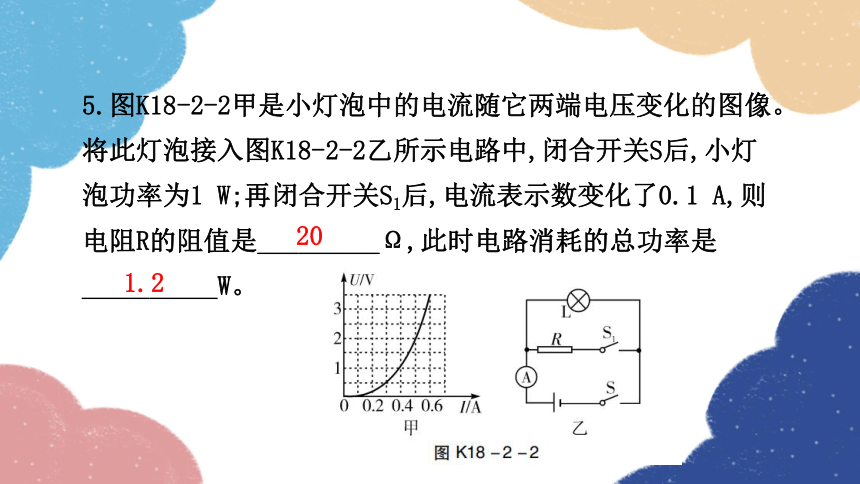

5.图K18-2-2甲是小灯泡中的电流随它两端电压变化的图像。将此灯泡接入图K18-2-2乙所示电路中,闭合开关S后,小灯泡功率为1 W;再闭合开关S1后,电流表示数变化了0.1 A,则电阻R的阻值是_________Ω,此时电路消耗的总功率是__________W。
20
1.2

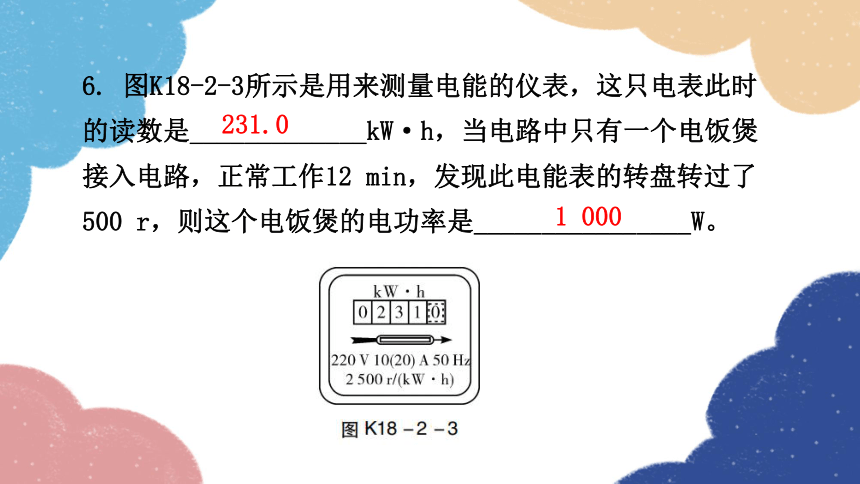

6. 图K18-2-3所示是用来测量电能的仪表，这只电表此时的读数是_____________kW·h，当电路中只有一个电饭煲接入电路，正常工作12 min，发现此电能表的转盘转过了500 r，则这个电饭煲的电功率是________________W。
231.0
1 000
7.（2021昆明）如图K18-2-4所示的电路，电源电压为6 V保持不变，R1＝4 Ω。开关闭合，滑动变阻器R2的滑片置于a端时，电压表V1的示数为2 V，求：
（1）电压表V2的示数。
（2）电流表的示数。
（3）整个电路的电功率。
（4）当滑片滑到b端时，通电1 min电流做的功。
解：（1）开关闭合，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量电路电流，滑动变阻器R2的滑片置于a端时，电压表V1的示数为2 V，则R1两端的电压为2 V，电压表V2的示数U2＝6 V-2 V＝4 V。

（3）整个电路的电功率P＝UI＝6 V×0.5 A＝3 W。

8. 电源电压相同，下列电路闭合开关后消耗电功率最大的是（ ）
能力提升
C
9.如图K18-2-5甲所示电路，当开关S从接点2转换到接点1时，电流表、电压表对应的示数如图K18-2-5乙所示，根据图中信息，求：
(1)电源电压U和电阻R1的阻值。
(2)电阻R2的阻值。
(3)电路的最小功率。
(3)电路的最小功率P=UI=6 V×0.2 A=1.2 W。
答：（略）


10. (拓展应用)2017年5月，我国在南海进行的可燃冰（学名天然气水合物）试采获得成功，标志着我国成为第一个实现在海域可燃冰试开采中获得连续稳定产气的国家。可燃冰具有储量巨大、高效清洁、燃烧值高等特点，它的热值约为6.3×107 J/m3，则完全燃烧1 m3的可燃冰所释放的能量可以让电功率为100 W的灯泡正常工作________________h。
175
