第十八章 电 功 率
第1节 电能 电功

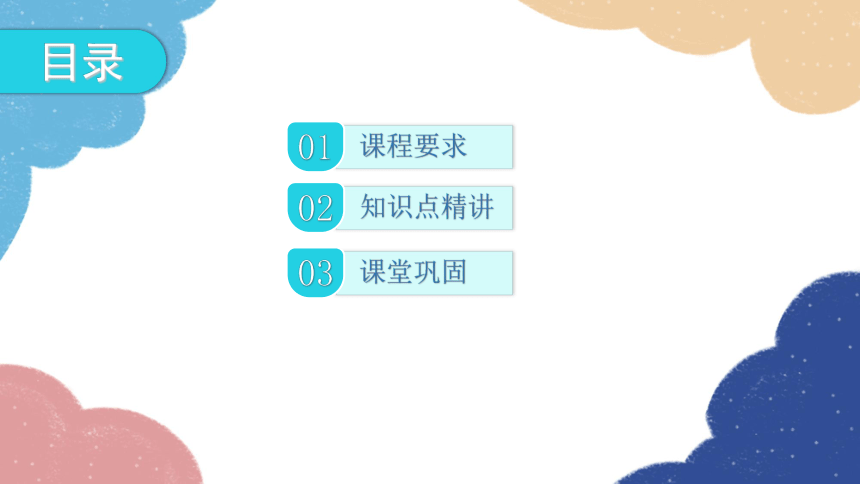

目录
01
课程要求
02
知识点精讲
03
课堂巩固

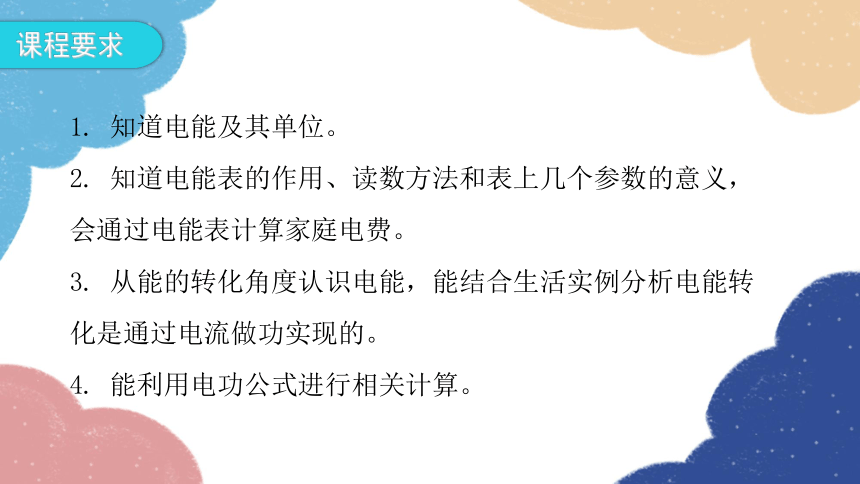

课程要求
1. 知道电能及其单位。
2. 知道电能表的作用、读数方法和表上几个参数的意义，会通过电能表计算家庭电费。
3. 从能的转化角度认识电能，能结合生活实例分析电能转化是通过电流做功实现的。
4. 能利用电功公式进行相关计算。
知识点精讲

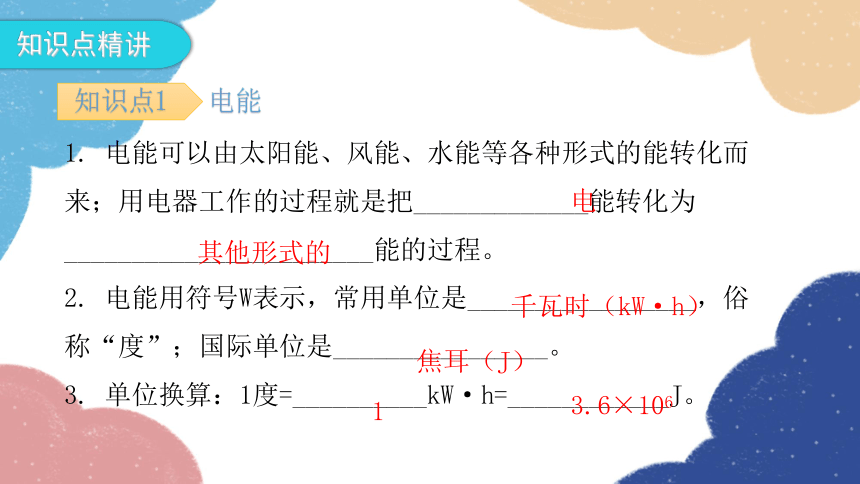

1. 电能可以由太阳能、风能、水能等各种形式的能转化而来；用电器工作的过程就是把_____________能转化为_______________________能的过程。
2. 电能用符号W表示，常用单位是_________________，俗称“度”；国际单位是________________。
3. 单位换算：1度=__________kW·h=____________J。
知识点1 电能
电
其他形式的
千瓦时（kW·h）
焦耳（J）
1
3.6×106

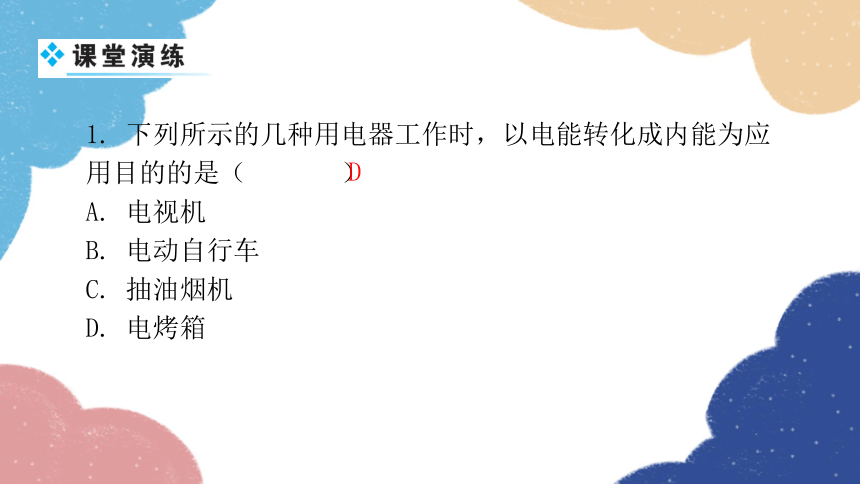

1. 下列所示的几种用电器工作时，以电能转化成内能为应用目的的是（ ）
A. 电视机
B. 电动自行车
C. 抽油烟机
D. 电烤箱
D
2. 下图所示的用电器中,工作时主要将电能转化为机械能的是( )
B

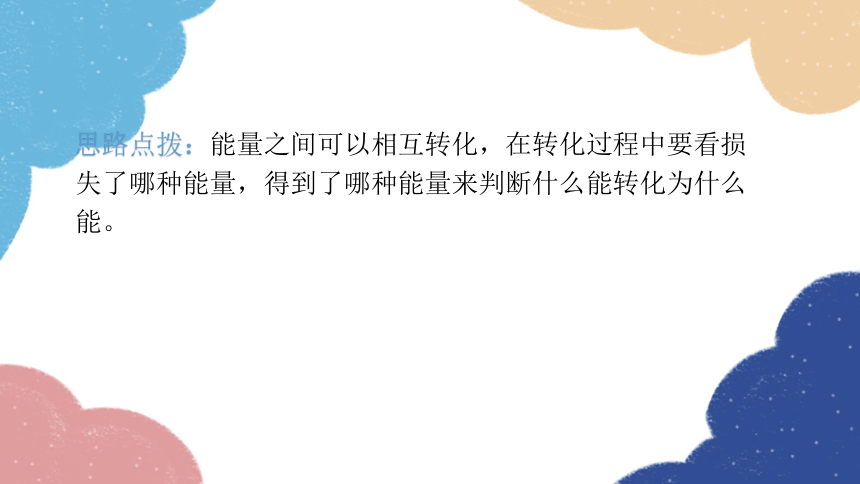

思路点拨：能量之间可以相互转化，在转化过程中要看损失了哪种能量，得到了哪种能量来判断什么能转化为什么能。

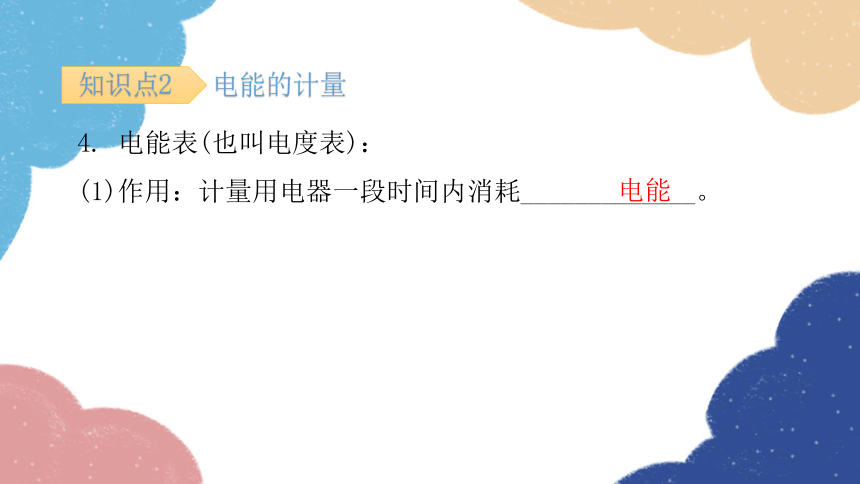

知识点2 电能的计量
4. 电能表(也叫电度表)：
(1)作用：计量用电器一段时间内消耗_____________。
电能

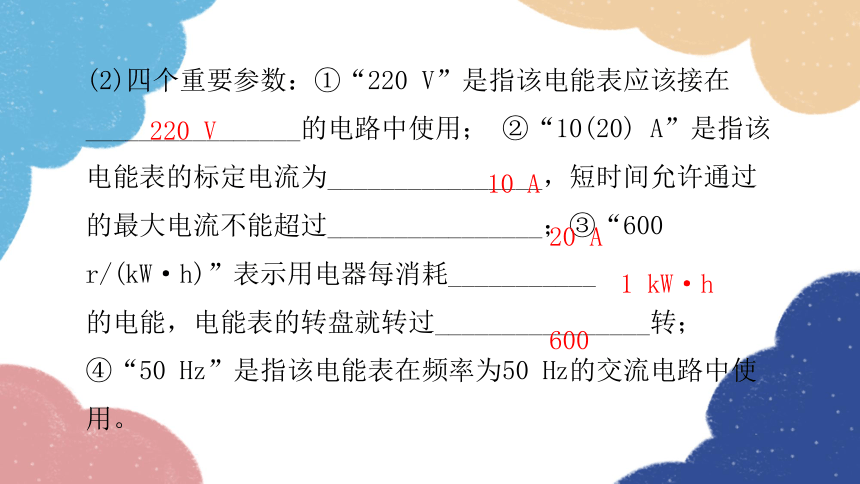

(2)四个重要参数：①“220 V”是指该电能表应该接在________________的电路中使用； ②“10(20) A”是指该电能表的标定电流为________________，短时间允许通过的最大电流不能超过________________；③“600 r/(kW·h)”表示用电器每消耗___________
的电能，电能表的转盘就转过________________转；④“50 Hz”是指该电能表在频率为50 Hz的交流电路中使用。
220 V
10 A
20 A
1 kW·h
600

3. （2021湘潭）图18-1-2所示是小王家的电能表，下列说法正确的是（ ）
A. 电能表的读数为56 378 kW·h
B. 这个电能表正常工作的电压为380 V
C. 这个电能表要在20 A的电流下才能正常工作
D. 小王家用电器每消耗1度电，
电能表指示灯闪烁1 600次
D

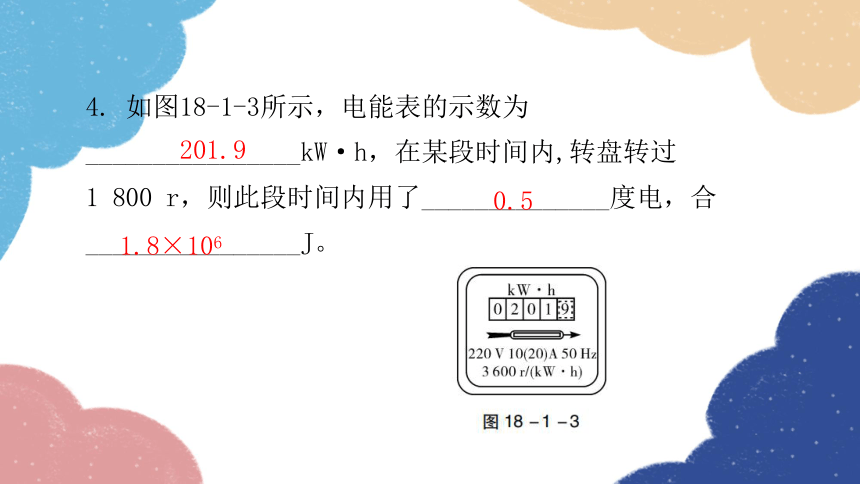

4. 如图18-1-3所示，电能表的示数为________________kW·h，在某段时间内,转盘转过
1 800 r，则此段时间内用了______________度电，合________________J。
201.9
0.5
1.8×106

知识点3 电功
5. 电功的概念：电能转化为其他形式的能的过程就是________________的过程，有多少电能发生了转化，就说电流做了多少功，即电功是多少。电功和电能的单位相同。
电流做功
6. 电功大小的影响因素：电流做功的多少跟电流的大小、________________的高低、通电时间的长短都有关系。加在用电器上两端的电压越高、通过的电流越________________、通电时间越长，电流做功越________________。
电压
大
多

UIt
V
A
s
J
5. 某电饭煲正常工作时的电流约为3 A,则它正常工作15 min所消耗的电能是（ ）
A. 2 200 J
B. 4 500 J
C. 5.94×105 J
D. 5.94×106 J
C
6. 一个手机充电的移动电源（俗称“充电宝”）输入电压为5 V，容量为6 000 mA·h，则该移动电源充电后最多储存的电能是（ ）
A. 3.0×104 J
B. 30 kW·h
C. 1.08×105 J
D. 1.08×102 kW·h
C
7. 如图18-1-4所示电路，电源电压不变，定值电阻
R1＝10 Ω。只闭合开关S1，电流表示数为0.3 A；再
闭合开关S2，电流表示数为0.5 A。求：
（1）电源电压。
（2）定值电阻R2的阻值。
（3）开关均闭合时，
工作1 min电流做的总功。
解：（1）只闭合开关S1时，电路为R1的简单电路，
电源电压U=I1R1=0.3 A×10 Ω=3 V。

（3）电功W=UIt=3 V×0.5 A×1×60 s=90 J。
答：（略）
思路点拨：电功的计算公式为W=UIt，适用于任何用电器；计算时记得单位要统一。
课堂巩固
1. 下列情况中,不属于电流做功的是( )
A. 电动机转动
B. 摩擦起电
C. 电脑分析加工数据信息
D. 扬声器发声
B
2. 如图18-1-5所示，关于这个电能表，下列叙述正确的是（ ）
A. 电能表是测量电压的仪表
B. 220 V表示电能表应该接在220 V的电路中使用
C. 电能表的示数是9 716 kW·h
D. 2 500 r/(kW·h)表示电能表的
转盘每转1转，消耗的电能是2 500 kW·h
B
3. 图18-1-6所示是某家用电子式电能表的表盘，该电能表的标定电流是________________A，表盘上显示已用电________________kW·h。若将某用电器单独接在该电能表上正常工作3 min，电能表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为________________kW·h。
10
5 546.7
0.02
4. 李芳家的电子式电能表表盘上标有“3 000 imp/（kW·h）”的字样，其含义是电路每消耗1 kW·h的电能，电能表上的指示灯闪烁________________次。她把家中的其他用电器都与电源断开，仅让一个用电器工作3 min，发现电能表的指示灯闪烁了60次。则该用电器在上述时间内消耗的电能为___________kW·h，合________________J。
3 000
0.02
7.2×104
5. 某城市实施阶梯电价,具体方案如下表：
用电时段 时段范围 电 价
高峰期 第一天8：00～21：00 0.55元/(kW·h)
低谷期 21：00～第二天8：00 0.30元/(kW·h)
小刚留心观察了一下自家电能表,分别记录了他家电能表在第一天早上8：00,晚上21：00和第二天早上8：00这三个时刻的读数,如图18-1-7所示。则他家这一天共消耗的电能为________________kW·h,应付电费________________元。
6
2.8
6. 一个电能表表盘上标明“1 200 r/(kW·h)”，将某用电器单独接在该表上，当用电器工作4 min后，电能表转盘转过60 r。若用电器两端的电压是220 V，求：
（1）用电器4 min内消耗的电能。
（2）通过该用电器的电流。（结果保留1位小数）
