人教版 九年级物理全一册
第十四章 内能的利用
第一节 热机
物理教研组

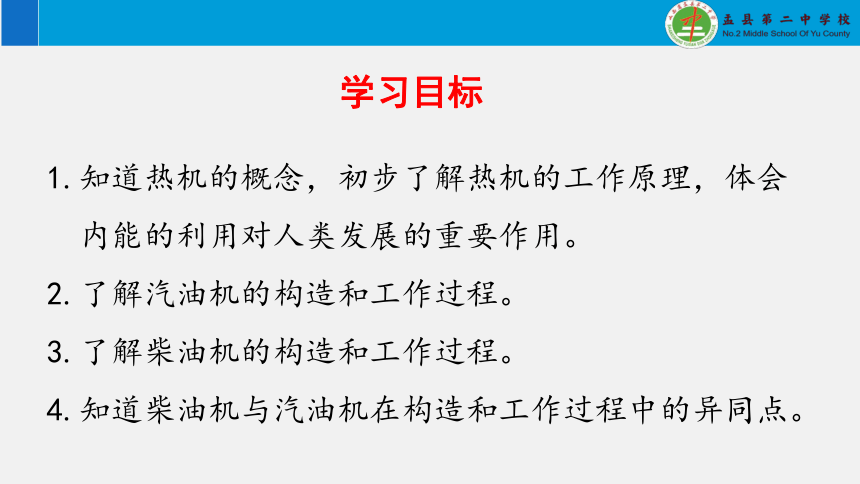

学习目标
1.知道热机的概念，初步了解热机的工作原理，体会
内能的利用对人类发展的重要作用。
2.了解汽油机的构造和工作过程。
3.了解柴油机的构造和工作过程。
4.知道柴油机与汽油机在构造和工作过程中的异同点。
情境导入 感受新知

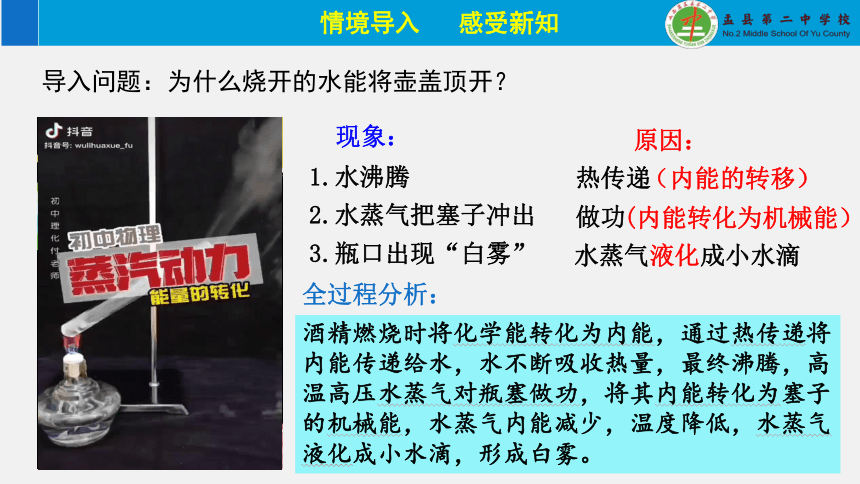

导入问题：为什么烧开的水能将壶盖顶开？
1.水沸腾
2.水蒸气把塞子冲出
3.瓶口出现“白雾”
热传递
做功
水蒸气液化成小水滴
(内能转化为机械能）
现象：
原因：
（内能的转移）
酒精燃烧时将化学能转化为内能，通过热传递将内能传递给水，水不断吸收热量，最终沸腾，高温高压水蒸气对瓶塞做功，将其内能转化为塞子的机械能，水蒸气内能减少，温度降低，水蒸气液化成小水滴，形成白雾。
全过程分析：
互动探究 建构新知

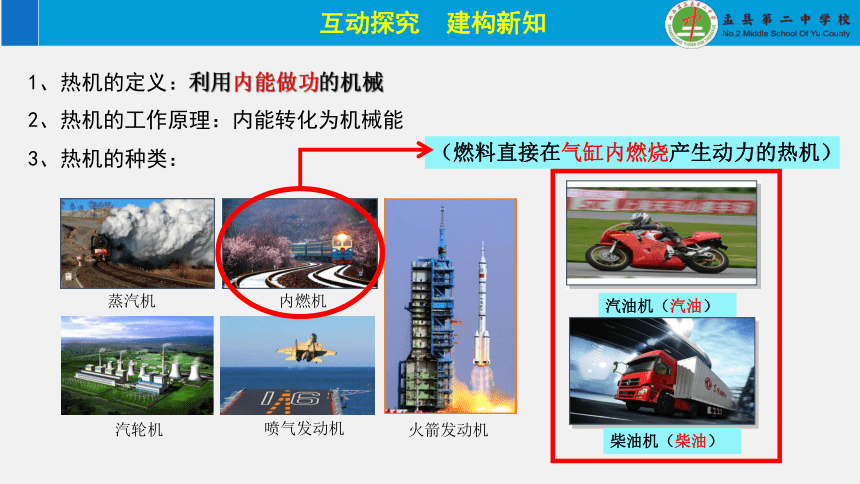

蒸汽机
内燃机
汽轮机
喷气发动机
火箭发动机
1、热机的定义：利用内能做功的机械
2、热机的工作原理：内能转化为机械能
3、热机的种类：
（燃料直接在气缸内燃烧产生动力的热机）
汽油机（汽油）
柴油机（柴油）
互动探究 建构新知

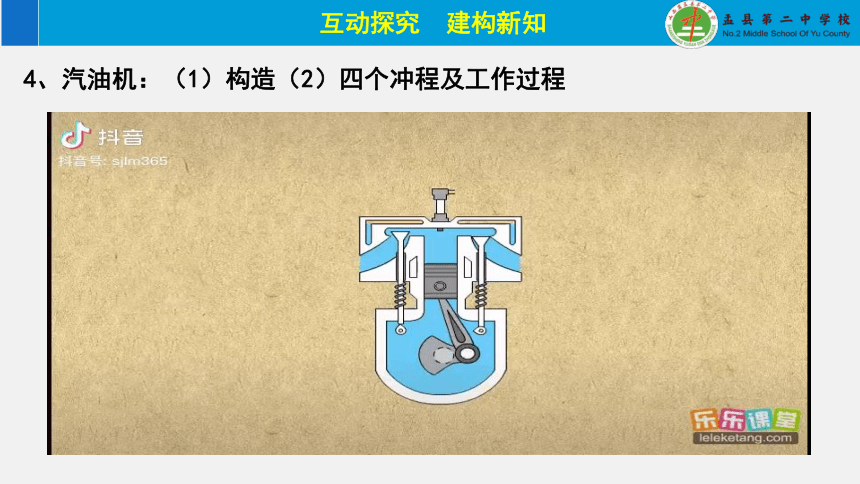

4、汽油机：（1）构造（2）四个冲程及工作过程
互动探究 建构新知

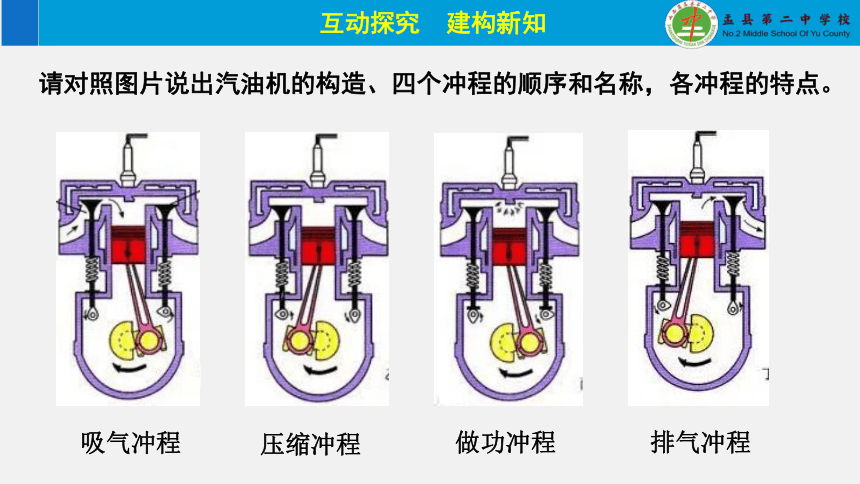

请对照图片说出汽油机的构造、四个冲程的顺序和名称，各冲程的特点。
做功冲程
排气冲程
吸气冲程
压缩冲程
互动探究 建构新知

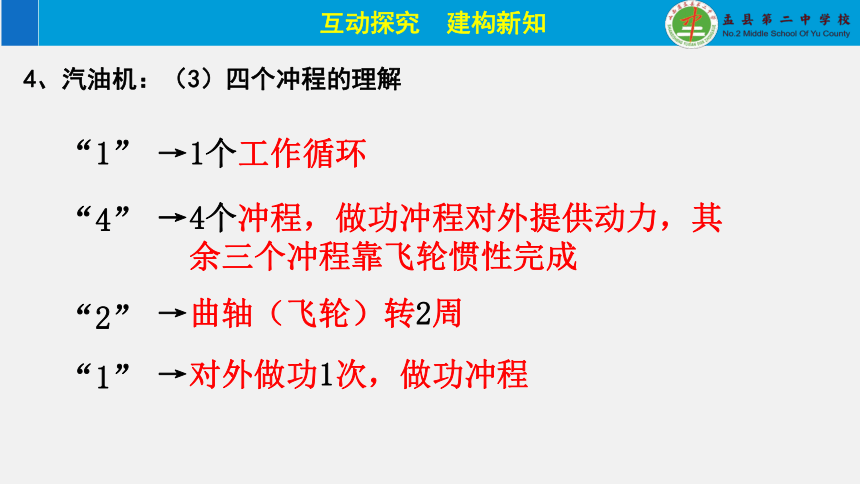

“1”
“4”
“2”
“1”
→1个工作循环
→4个冲程，做功冲程对外提供动力，其
余三个冲程靠飞轮惯性完成
→曲轴（飞轮）转2周
→对外做功1次，做功冲程
4、汽油机：（3）四个冲程的理解
互动探究 建构新知
单击此处添加名称
进气门
活塞
喷油嘴
排气门
气缸
连杆
曲轴
5.柴油机：（1）构造（2）对比与汽油机的四个冲程及工作过程
互动探究 建构新知
汽油机 柴油机
燃 料 汽油 柴油
顶部构造 火花塞 喷油嘴
吸入气体 汽油和空气的混合气体 空气
点火方式 点燃式 压燃式
输出功率 小 大
主要应用 汽车、飞机（轻巧） 拖拉机、坦克 （笨重）
5.柴油机：（3）与汽油机的区别
强化记忆 同化新知
曲轴（飞轮）转动了_____周，完成了_____个冲程，
完成了_____个工作循环，对外做功_____次。
“1”→1个工作循环
“4”→4个冲程
“2”→曲轴（飞轮）转2周
“1”→对外做功1次
如图，发动机的转速为2200转/分钟 (r/min)
2200
4400
汽油机的四冲程顺序：吸气、压缩、做功、排气
意思是说发动机在1分钟里：
1100
1100
练习巩固 内化新知
　　1．下列四幅图中，对外提供动力的冲程是（ ）
A
A
D
B
C
练习巩固 内化新知
　　2．汽油机在压缩冲程中工作物质被压缩，汽缸中的（ ）
　 　A．压强增大，温度降低
　　 B．压强减小，温度升高
　　 C．压强增大，温度升高
　　 D．压强减小，温度降低
C
归纳反思 拓展新知
双减作业设计
　　基础性作业：导学方案P33: 课堂自主评价1-5题
　　拓展性作业：导学方案P33: 课后自主评价1-5题
