18.1电能 电功 课件 2022-2023学年人教版物理九年级(共22张PPT)

(共22张PPT)
电能 电功

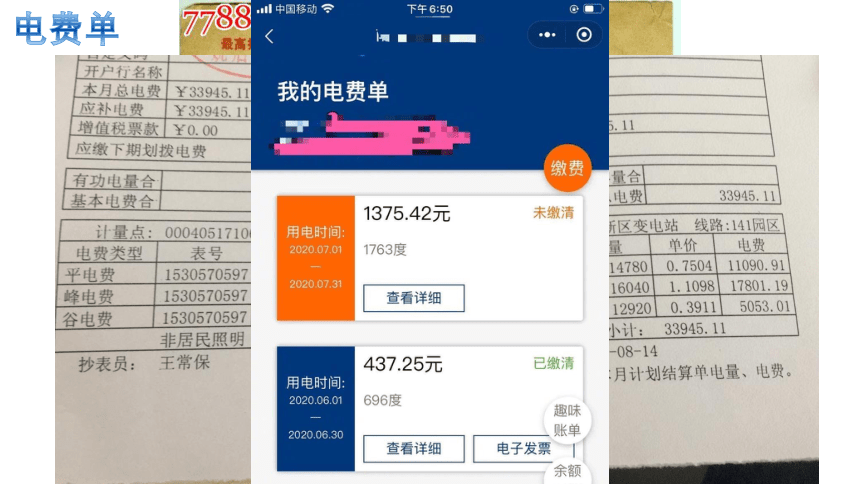

电费单

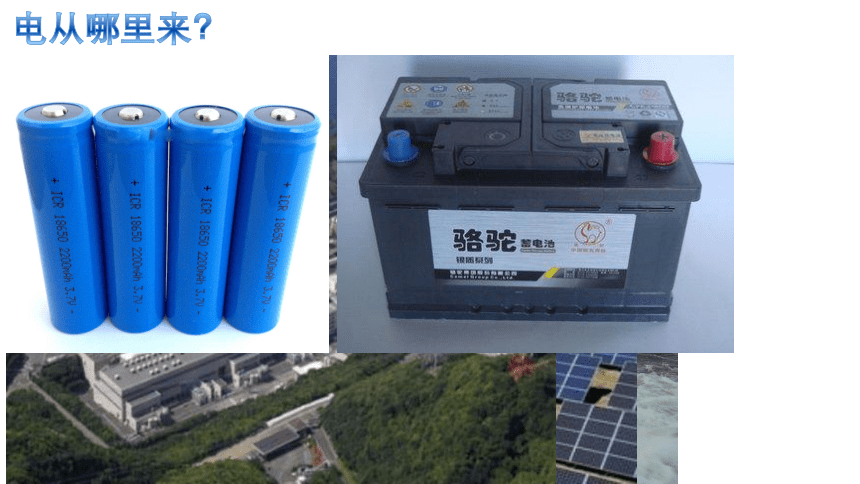

电从哪里来？
电到哪里去？

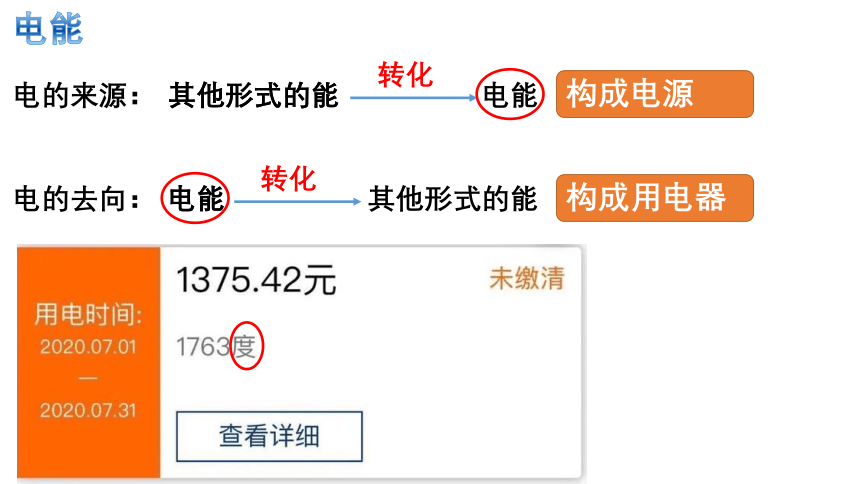

电能
电的来源：
电的去向：
其他形式的能
电能
其他形式的能 电能
电能 其他形式的能
转化
转化
构成电源
构成用电器

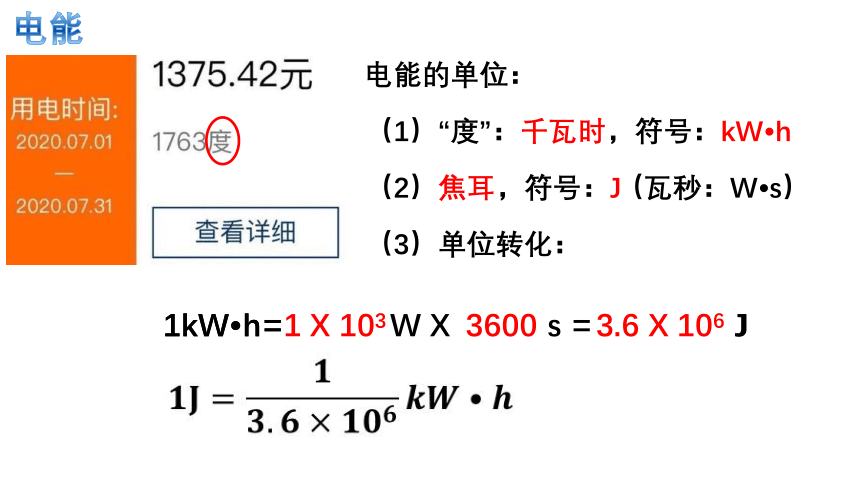

电能
电能的单位：
（1）“度”：千瓦时，符号：kW h
（2）焦耳，符号：J
（3）单位转化：
（瓦秒：W s）
1kW h= J
1kW h= W X s = J
1 X 103
3600
3.6 X 106

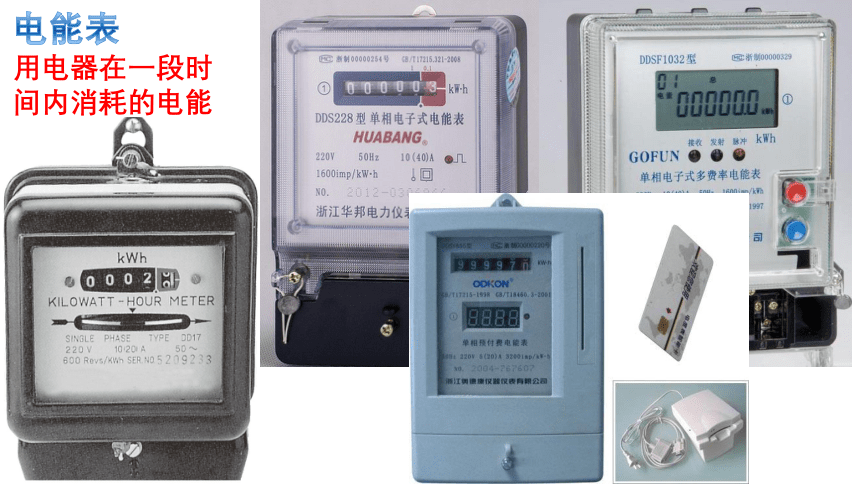

电能表
用电器在一段时间内消耗的电能

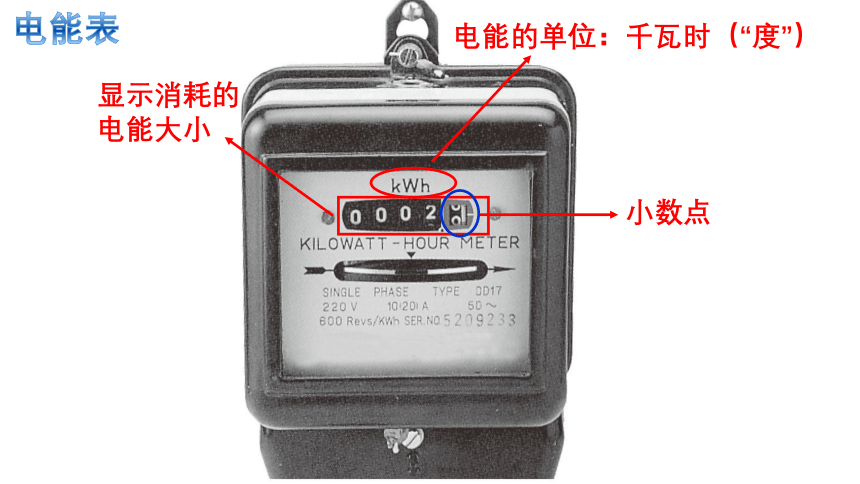

电能表
电能的单位：千瓦时（“度”）
显示消耗的电能大小
小数点

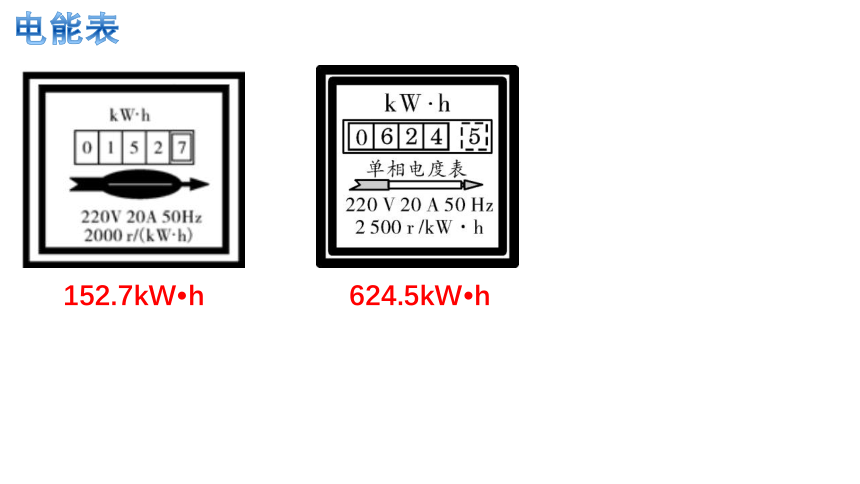

电能表
152.7kW h
624.5kW h
电能表
铝盘
消耗的电能越多，铝盘转动得就越快
电能表
电能表要在220V的电路中使用
这个电能表在频率50Hz的交流电路中使用
10A：标定电流，正常情况下，电路中有持续电流流过不应该大于10A
20A：额定最大电流，就是短时间内电流可以稍微比10A大，但是不能超过20A
接在这个电能表上的用电器，每消耗1kW h的电能，电能表上的转盘转过600转
600r/(kW h)
600r/(kW h)
电能表
1、这个电能表转了1200转，请问消耗了多少千瓦时的电能？
2、电能表转了300转呢？
3、150转呢？
2千瓦时
0.5千瓦时
0.25千瓦时
电能表
1600imp/(kW h)：接在这个电能表上的用电器，每消耗1kW h的电能，电能表闪烁1600次
采掘原煤 约100 kg
电炉炼钢约1.6 kg
电车行驶 约0.85 km
　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。
电能
1度电能干什么？
电能
电能——电功
电能
机械能
电流做了多少功
电功
电功
探究影响电功大小的因素
电流大小
电压大小
通电时间长短
电能
机械能
电流做了多少功
电功
物体提升的高度
电功
探究电功与电压的关系
自变量：
因变量：
不可变量：
探究电功与电压的关系
自变量：电压
因变量：电功
不可变量：电流、通电时间
M
M
使用规格不同的电动机
当其他条件不变时，用电器两端电压越大，电流做功越多
电功
探究电功与电流的关系
自变量：
因变量：
不可变量：
探究电功与电流的关系
自变量：电流
因变量：电功
不可变量：电压、通电时间
使用规格不同的电动机
当其他条件不变时，通过用电器的电流越大，电流做功越多
M
M
电功
电流做功的大小和电压、电流、通电时间的大小有关
W=UIt
W——电功（消耗的电能）——焦耳J
U——电压——伏特V
I——电流——安培A
t——通电时间——秒s
1J=1V 1A 1s
电功
电功
1、已知纯电阻电路中的R、I、t，求W
U=IR
W=UIt
=I2Rt
2、已知纯电阻电路中的R、U、t，求W
