电功率

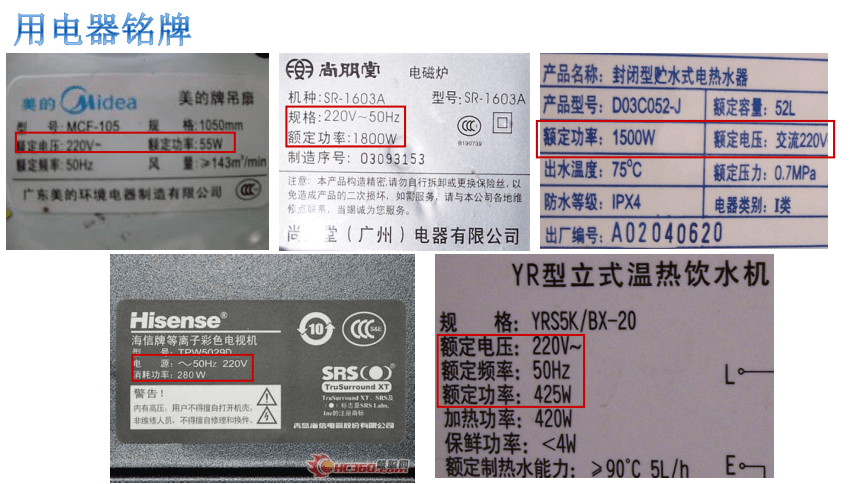

用电器铭牌
电功率

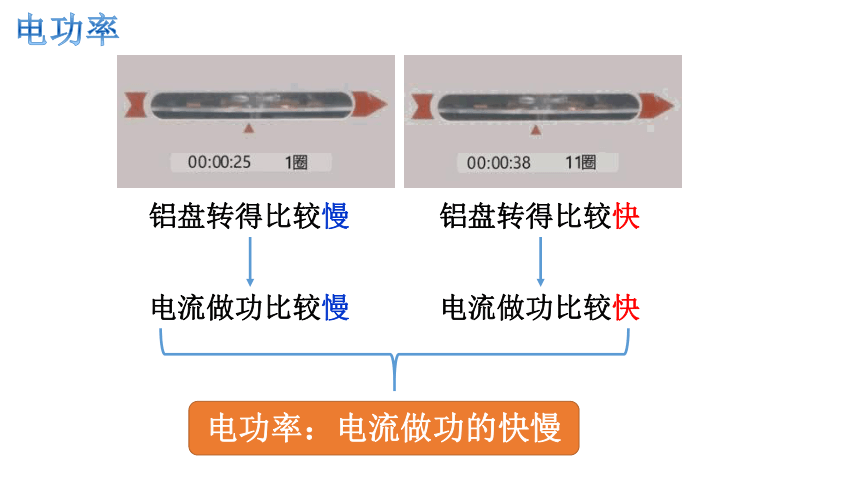

铝盘转得比较慢
电流做功比较慢
铝盘转得比较快
电流做功比较快
电功率：电流做功的快慢
电功率
1、物理意义：
2、定义：
3、物理量符号：
4、单位：
5、常用单位：
6、单位转化：
1、物理意义：电流做功的快慢
2、定义：电功与时间之比
3、物理量符号：P
4、单位：瓦，符号W
5、常用单位：千瓦kW、毫瓦mW
1 kW = 1000 W = 1X103 W
1 kW = W = W
1 mW = 0.001 W= 1X10-3 W
1 mW = W= W
电功率
电功率

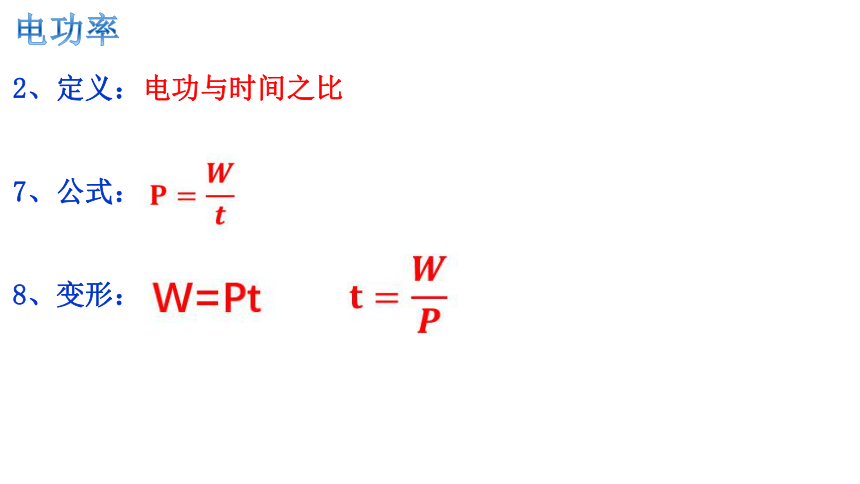

2、定义：电功与时间之比
7、公式：
8、变形：
电功率

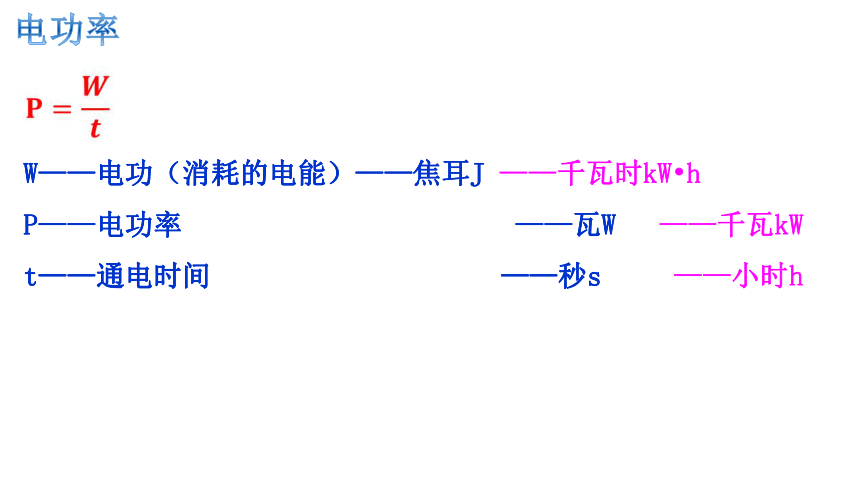

W——电功（消耗的电能）——焦耳J ——千瓦时kW h
P——电功率 ——瓦W ——千瓦kW
t——通电时间 ——秒s ——小时h
W——电功（消耗的电能）——焦耳J
P——电功率 ——瓦W
t——通电时间 ——秒s

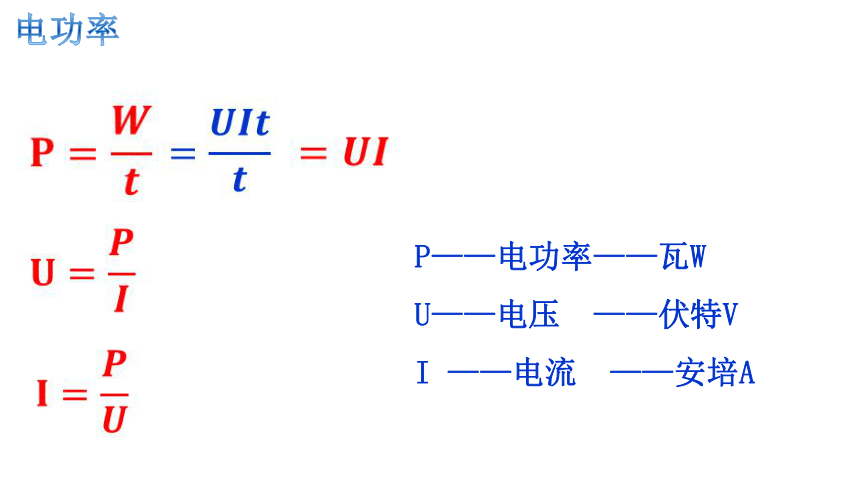

电功率
P——电功率——瓦W
U——电压 ——伏特V
I ——电流 ——安培A
电功率

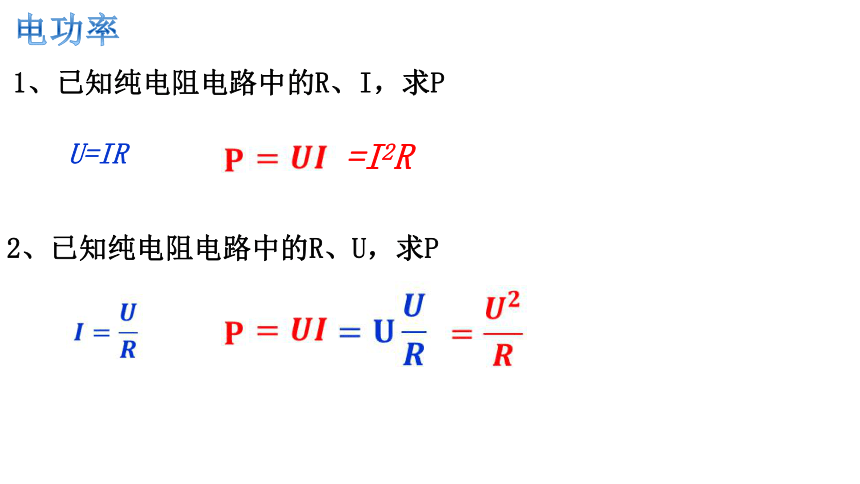

1、已知纯电阻电路中的R、I，求P
2、已知纯电阻电路中的R、U，求P
U=IR
=I2R
串、并联电路中电功率规律
R2
R1
A
I
P总=P1+P2
R2
R1
U
P总=P1+P2
电功率
1、物理意义：电流做功的快慢
2、定义：电功与时间之比
1、物理意义：
2、定义：
用电器铭牌
不同型号的电灯泡
额定电压 额定电功率 额定电流
额定电压 额定电功率 额定电流
额定电压：220V
用电器正常工作时的电压
额定功率：100W
用电器在额定电压下工作时的电功率
额定电流：用电器在额定电压下工作时流过的电流
U额
P额
额定电压 额定电功率 额定电流
1、灯泡永远都会在220V的额定电压下工作吗？
×
2、若灯泡在低于220V的电压下或高于220V的电压下工作会如何呢？
实际电压：用电器实际工作时的电压
实际电流：用电器在实际电压下工作时的电流
实际电功率：用电器在实际电压下工作时的电流
额定电压 额定电功率 额定电流
U实=220V
U实=100V
U实=250V
U额=220V
U实=U额，P实=P额，灯泡正常工作
U实U实>U额，P实>P额，灯泡非常亮，可能会损坏用电器
转速正常
转速偏慢
转速较快
额定电压 额定电功率 额定电流
1、用电器只能有一个额定电压吗？

2、用电器的两端电压一定等于额定电压吗？
不一定，用电器的实际两端电压视具体情况而定
为了使用电器更好地正常使用，用电器要在额定电压下工作
灯泡的亮度是由灯泡的实际电功率决定的
额定电压 额定电功率 额定电流
判断以下用电器能够在220V电压下正常工作的是？
A.灯泡L1：220V 100W
B.灯泡L2：220V 40W
C.灯泡L3：110V 100W
D.空调：220V 1000W
E.电动机：380V 2000W
判断以下用电器能够在220V电压下正常工作的是？
A.灯泡L1：220V 100W
B.灯泡L2：220V 40W
C.灯泡L3：110V 100W
D.空调：220V 1000W
E.电动机：380V 2000W
额定电压 额定电功率 额定电流
现有一个灯泡规格是“220V 44W”，求：
灯泡正常发光时的电流是多少？
灯泡的电阻是多少？
若灯泡接在110V的电压下，灯泡是否正常发光？实际电功率是多少？（忽略温度对灯丝的影响）
确定实际电功率的大小，就需要确定灯泡的实际电压、实际电流
额定电压 额定电功率 额定电流
多档位
多档位
如图是电饭锅的原理图，当控制开关闭合时，电饭锅处于加热煮饭状态，此时功率为1000 W，饭熟后，控制开关自动断开，电饭锅处于保温状态，若此时电饭锅的功率为100 W，求电热器和保温器的电阻各是多少？（假设电阻值不随温度的变化而变化）
加热档：电阻小，电流大，电功率大
保温档：电阻大，电流小，电功率小
前提：电源电压不变
多档位
已知R1＞R2，如图1所示：则甲、乙、丙三个电路图中总功率最小的是 图；总功率最大的是 图
甲
丙
以上是微波炉中的低火、中火、高火，分别对应的是上面的哪副图呢？
低火
中火
高火
小明同学家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制。小明从说明书上收集到如下表中的部分数据和下图所示的电路原理图。
请解答如下问题：（计算结果若不能整除，保留一位小数）
（1）这个电热饮水机正常工作时，在加热状态下的总电流大约是多大？
（2）当S闭合，S0断开，电路处于加热状态还是保温状态？
（3）若电阻R2的阻值为1210Ω，则电阻R1的阻值为多少？
（4）在傍晚用电高峰期，供电电压可能会下降。当实际电压只有198V时，这个电热饮水机加热的实际功率是多大？
