第五章过关检测卷

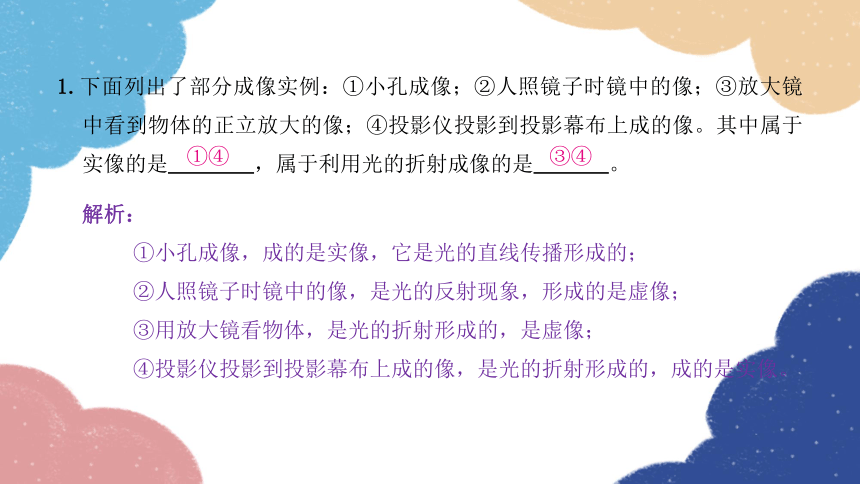

1.下面列出了部分成像实例：①小孔成像；②人照镜子时镜中的像；③放大镜中看到物体的正立放大的像；④投影仪投影到投影幕布上成的像。其中属于实像的是　 　，属于利用光的折射成像的是　 　。
解析：
①小孔成像，成的是实像，它是光的直线传播形成的；
②人照镜子时镜中的像，是光的反射现象，形成的是虚像；
③用放大镜看物体，是光的折射形成的，是虚像；
④投影仪投影到投影幕布上成的像，是光的折射形成的，成的是实像。
①④
③④

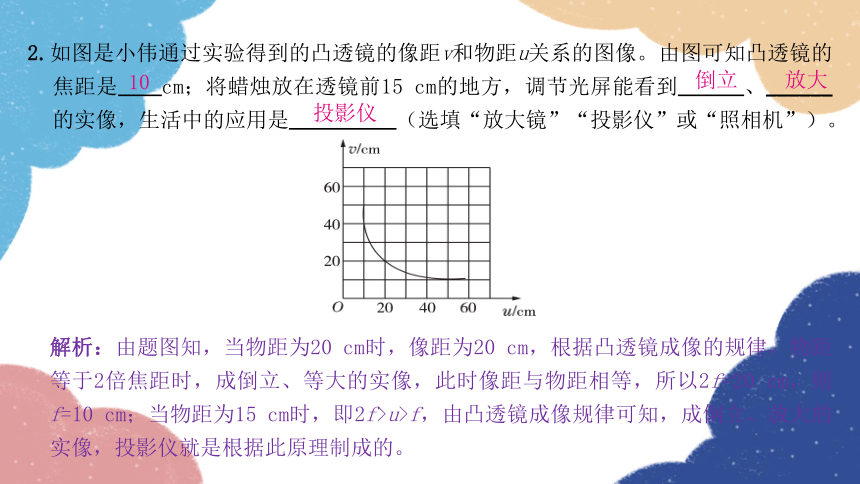

2.如图是小伟通过实验得到的凸透镜的像距v和物距u关系的图像。由图可知凸透镜的焦距是　　cm；将蜡烛放在透镜前15 cm的地方，调节光屏能看到　 　、______的实像，生活中的应用是　 　（选填“放大镜”“投影仪”或“照相机”）。
解析：由题图知，当物距为20 cm时，像距为20 cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立、等大的实像，此时像距与物距相等，所以2f=20 cm，则f=10 cm；当物距为15 cm时，即2f>u>f，由凸透镜成像规律可知，成倒立、放大的实像，投影仪就是根据此原理制成的。
10
倒立
放大
投影仪
3.在疫情防控期间，进入公共场所需要出示“健康码”。扫码时，手机的摄像头相当于　 　透镜，当摄像头远离二维码图片时，所成像的大小会变　 　。
解析：
摄像机的镜头实际上相当于凸透镜，成倒立、缩小的实像。
当摄像头远离二维码图片时，物距变大，像距变小，像变小。
凸
小

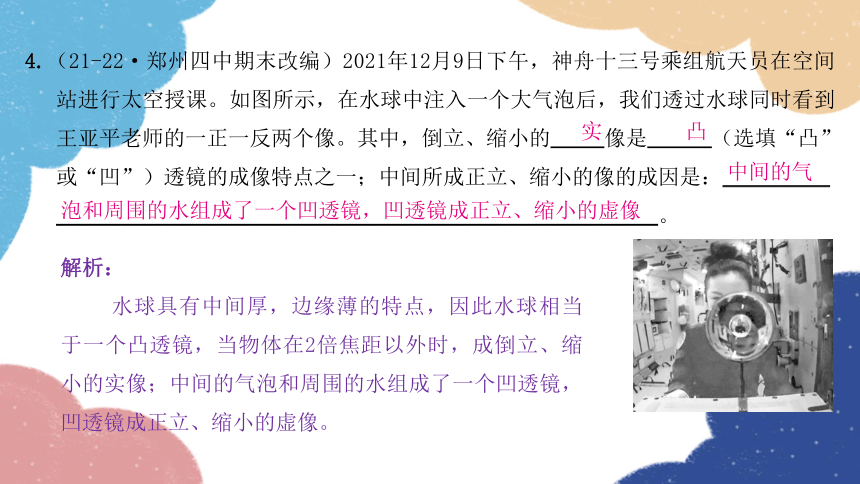

4.（21-22·郑州四中期末改编）2021年12月9日下午，神舟十三号乘组航天员在空间站进行太空授课。如图所示，在水球中注入一个大气泡后，我们透过水球同时看到王亚平老师的一正一反两个像。其中，倒立、缩小的　 　像是　 　（选填“凸”或“凹”）透镜的成像特点之一；中间所成正立、缩小的像的成因是：__________
________________________________________________________。
解析：
水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，当物体在2倍焦距以外时，成倒立、缩小的实像；中间的气泡和周围的水组成了一个凹透镜，凹透镜成正立、缩小的虚像。
实
凸
中间的气泡和周围的水组成了一个凹透镜，凹透镜成正立、缩小的虚像
5.如图所示，小华将两条平行于主光轴的光线射到凸透镜上，经凸透镜折射后会聚于点F，若透镜沿主光轴的方向向右平移一段距离，经凸透镜折射后的会聚点　 　（选填“向右移动”“向左移动”或“保持原位置不变”），小华取点光源放在A点处，透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑大小　 　（选填“变大”“变小”或“不变”）。
解析：凸透镜能使平行于主光轴的光会聚在一点，这个点叫焦点；焦点是固定的，与凸透镜光心的距离不变，所以透镜沿主光轴的方向向右平移一段距离，经凸透镜折射后的会聚点会向右移动；在光的折射中，光路是可逆的，小华取点光源放在A点处，A处的距离要小于焦距，所对应的折射光线相对于主光轴是发散的，所以在凸透镜另一侧将白纸沿主光轴远离透镜过程中，纸上的光斑将变大。
向右移动
变大
甲 乙 丙

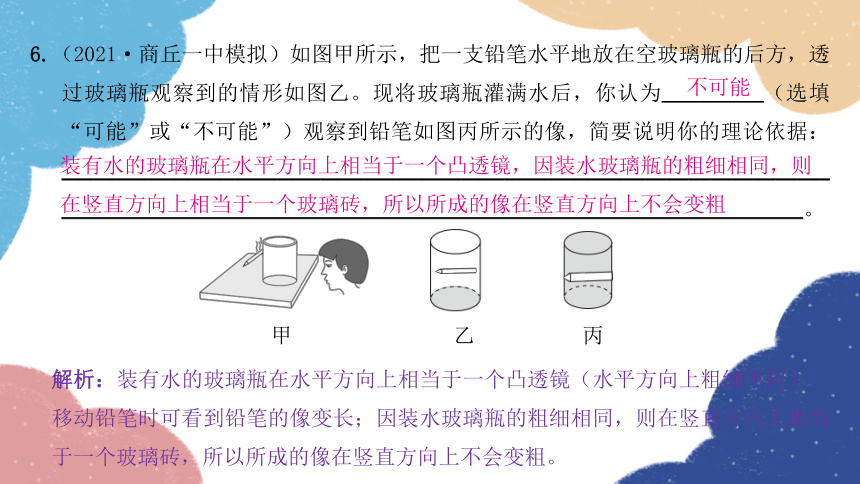

6.（2021·商丘一中模拟）如图甲所示，把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙。现将玻璃瓶灌满水后，你认为　 　（选填“可能”或“不可能”）观察到铅笔如图丙所示的像，简要说明你的理论依据：____________________________________________________________________________________________________________________________________________。
解析：装有水的玻璃瓶在水平方向上相当于一个凸透镜（水平方向上粗细不同），移动铅笔时可看到铅笔的像变长；因装水玻璃瓶的粗细相同，则在竖直方向上相当于一个玻璃砖，所以所成的像在竖直方向上不会变粗。
不可能
装有水的玻璃瓶在水平方向上相当于一个凸透镜，因装水玻璃瓶的粗细相同，则在竖直方向上相当于一个玻璃砖，所以所成的像在竖直方向上不会变粗

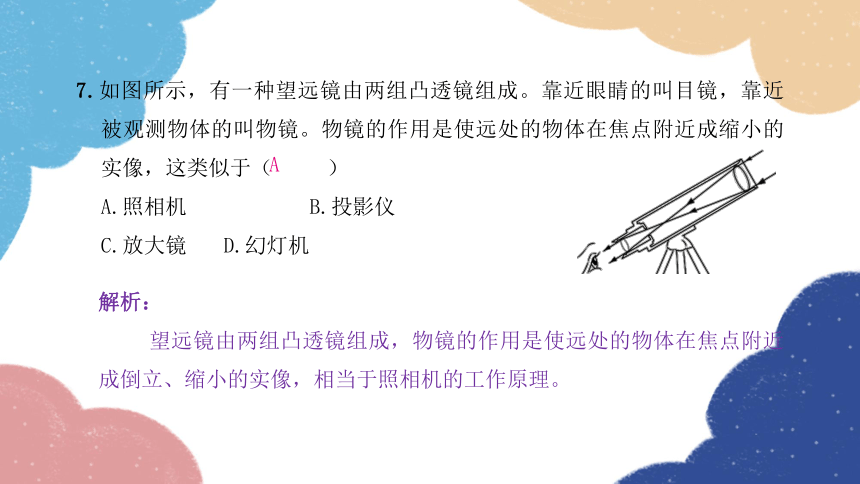

7.如图所示，有一种望远镜由两组凸透镜组成。靠近眼睛的叫目镜，靠近被观测物体的叫物镜。物镜的作用是使远处的物体在焦点附近成缩小的实像，这类似于（ ）
A.照相机 B.投影仪
C.放大镜 D.幻灯机
解析：
望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立、缩小的实像，相当于照相机的工作原理。
A

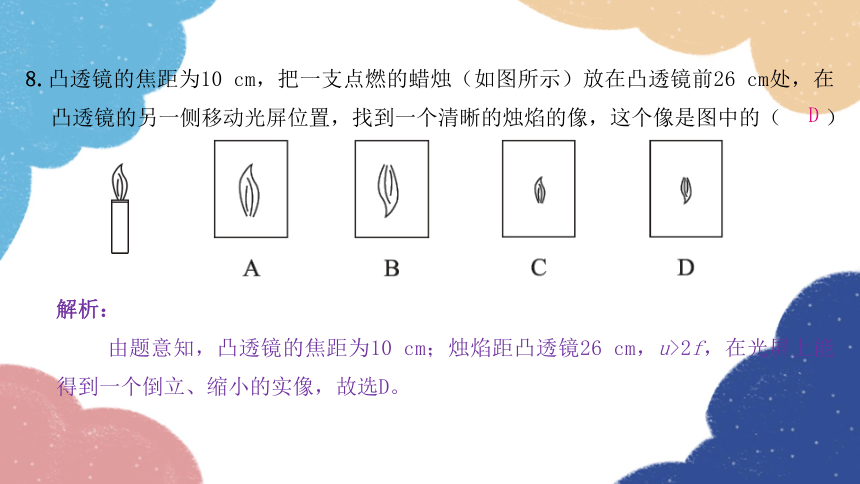

8.凸透镜的焦距为10 cm，把一支点燃的蜡烛（如图所示）放在凸透镜前26 cm处，在凸透镜的另一侧移动光屏位置，找到一个清晰的烛焰的像，这个像是图中的（ ）
解析：
由题意知，凸透镜的焦距为10 cm；烛焰距凸透镜26 cm，u>2f，在光屏上能得到一个倒立、缩小的实像，故选D。
D

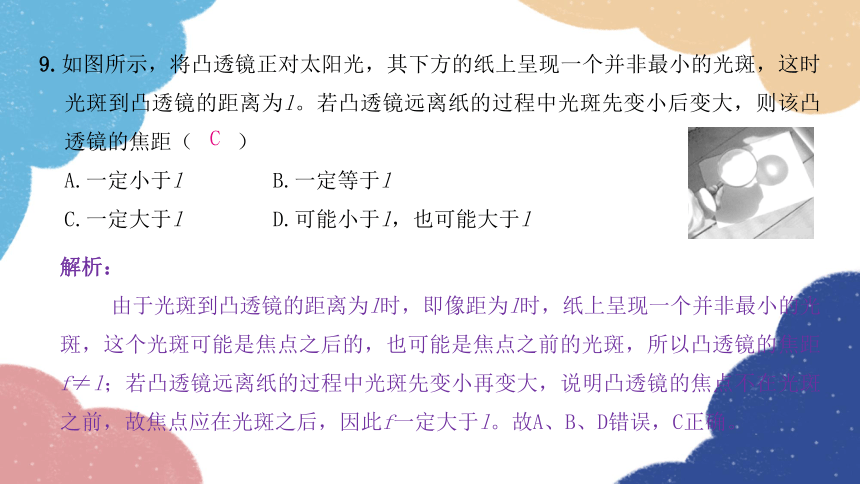

9.如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。若凸透镜远离纸的过程中光斑先变小后变大，则该凸透镜的焦距（ ）
A.一定小于l B.一定等于l
C.一定大于l D.可能小于l，也可能大于l
解析：
由于光斑到凸透镜的距离为l时，即像距为l时，纸上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的光斑，所以凸透镜的焦距f≠l；若凸透镜远离纸的过程中光斑先变小再变大，说明凸透镜的焦点不在光斑之前，故焦点应在光斑之后，因此f一定大于l。故A、B、D错误，C正确。
C

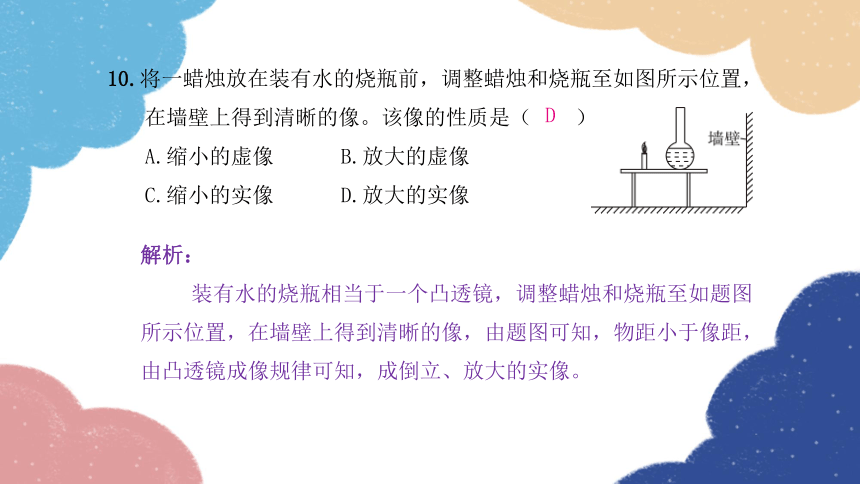

10.将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是（ ）
A.缩小的虚像 B.放大的虚像
C.缩小的实像 D.放大的实像
解析：
装有水的烧瓶相当于一个凸透镜，调整蜡烛和烧瓶至如题图所示位置，在墙壁上得到清晰的像，由题图可知，物距小于像距，由凸透镜成像规律可知，成倒立、放大的实像。
D

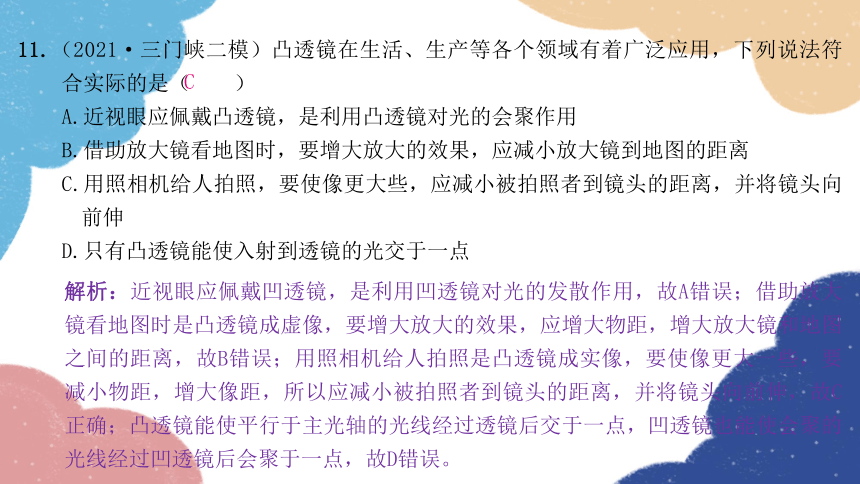

11.（2021·三门峡二模）凸透镜在生活、生产等各个领域有着广泛应用，下列说法符合实际的是（ ）
A.近视眼应佩戴凸透镜，是利用凸透镜对光的会聚作用
B.借助放大镜看地图时，要增大放大的效果，应减小放大镜到地图的距离
C.用照相机给人拍照，要使像更大些，应减小被拍照者到镜头的距离，并将镜头向前伸
D.只有凸透镜能使入射到透镜的光交于一点
解析：近视眼应佩戴凹透镜，是利用凹透镜对光的发散作用，故A错误；借助放大镜看地图时是凸透镜成虚像，要增大放大的效果，应增大物距，增大放大镜和地图之间的距离，故B错误；用照相机给人拍照是凸透镜成实像，要使像更大一些，要减小物距，增大像距，所以应减小被拍照者到镜头的距离，并将镜头向前伸，故C正确；凸透镜能使平行于主光轴的光线经过透镜后交于一点，凹透镜也能使会聚的光线经过凹透镜后会聚于一点，故D错误。
C
12.（2021·郑州中牟模拟）早期照相馆取景时是倒立的，如图所示，对此现象展开讨论，下列说法正确的是（ ）
A.照相机的镜头和近视眼镜的镜片对光都有会聚的作用
B.若要全身像，应减小相机和两位照相人之间的距离
C.调整相机和两位照相人之间的距离，人像变大时，应增大相机
镜头和胶片之间的距离
D.若要使人像更亮，需要在两位照相人的身后进行“补光”
解析：
照相机的镜头是凸透镜，对光具有会聚作用；近视眼镜是凹透镜，对光具有发散作用，故A错误。
若要照全身像，是要把成的像变小点，则应使像变小，要使像变小，则必须使物距变大，所以应增大相机和两位照相人之间的距离，物距增大后，像距跟着变小，故B错误。
若要使人像变大，凸透镜成实像时，物距减小，像距增大，像变大，应减小相机和两位照相人之间的距离，增大相机镜头和胶片之间的距离，故C正确。
照相时是人反射的光通过镜头折射后在胶片上成像，所以要使人像更亮，需要在两位照相的人身前进行“补光”，故D错误。
C
13.（2021·信阳一模）（双选）小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。以下说法中正确的是（ ）
A.甲图中成的是虚像；乙图中成的是实像
B.甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜1倍
焦距以内
C.甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小
D.甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
甲 乙
解析：
凸透镜所成的实像都是倒立的，虚像都是正立的，故甲图中成的是虚像；乙图中成的是实像，故A正确。
甲图成正立、放大的虚像，物距小于焦距；乙图成倒立、放大的实像，物距大于1倍焦距小于2倍焦距，故B错误。
由凸透镜成虚像和实像的规律可知，甲图成虚像，凸透镜靠近书本，物距变小，像变小；乙图成实像，凸透镜远离书本，物距变大，像变小，故C正确。
甲图成正立、放大的虚像，其成像规律可应用于放大镜；乙图中成像规律可应用于投影仪，故D错误。
AC
14.（双选）在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像。下列说法正确的是（ ）
A.此凸透镜的焦距范围为10 cmB.透镜右移，眼睛在光屏和透镜间，通过透镜能看到正立的像
C.当蜡烛向焦点方向移动时，光屏要向右移动，在某一位置
光屏再次成像时，物距的变化量小于像距变化量
D.人眼能在光屏上观察到像是因为像在光屏上发生了漫反射
解析：
由题图可知物距u=20 cm，位于1倍焦距和2倍焦距之间，像距v=30 cm，大于2倍焦距，则2f>20 cm>f，30 cm>2f，解得10 cm透镜右移，物距增大，像距减小，像变小，眼睛在光屏和透镜间，通过透镜能看到倒立的像，故B错误。
当蜡烛向焦点方向移动时，光屏要向右移动，在某一位置光屏再次成像时，物距的变化量小于像距变化量，故C正确。
人眼能在光屏上观察到像是因为像在光屏上发生了漫反射，故D正确。
CD
15.（2021·安徽中考）如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线。
解析：
根据光的传播规律，通过光心的光线传播方向不变，将SO延长；
平行于主光轴的光线过透镜后一定过焦点。
16.请在图中画出光线经过凹透镜后的光路图。（F为焦点）
解析：
平行于主光轴的光线射入凹透镜，折射光线的反向延长线通过左侧的焦点，用直线将焦点和折射点相连，并延长，标上向上的箭头，即为折射光线；指向焦点的光线经凹透镜后平行于主光轴射出，过折射点画一条直线，平行于主光轴，并在直线上标上箭头。
17.如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
解析：
入射光线平行于主光轴，通过凸透镜后的折射光线过焦点，折射光线射向水面，在水面处发生反射和折射，根据光的反射定律中，反射角等于入射角，确定反射光线的位置；光从空气射向水中，折射角小于入射角，画出折射光线。
18.小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在图中作光路图确定玩偶S点所成像S′的位置。图中O为老花镜的光心，F为其焦点。
解析：
老花眼镜是一个凸透镜，玩偶S点位于该透镜的1倍焦距以内，来自S点的无数条光中，照射到透镜上的光都会发生折射，这些折射光线的反向延长线的交点就是S的像。作其中的两条特殊光线：过光心的光传播方向不变；平行于主光轴的光经凸透镜折射后折射光线过焦点。这两条光线的反向延长线的交点即S点的像S′。
19.（2021·周口二模）小文和同学们用图甲所示的器材做“探究凸透镜成像规律”的实验，正确操作后记录数据绘制成如图乙所示的图线。
（1）用于承接像的光屏表面最好是　 　（选填“光滑”或“粗糙”）的，这样当光线照射上去能发生　 　（选填“镜面反射”或“漫反射”），从而便于观察光屏上的像。
甲 乙
解析：（1）为了方便观察光屏上所成的像，应该选用表面粗糙的光屏，当光线照射上去时能发生漫反射，从而便于观察光屏上的像。
粗糙
漫反射
19.（2021·周口二模）小文和同学们用图甲所示的器材做“探究凸透镜成像规律”的实验，正确操作后记录数据绘制成如图乙所示的图线。
（2）小文在光具座上固定好凸透镜，将蜡烛和光屏放在图甲所示位置时，光屏上恰好出现了清晰的像，该像是　 　（选填“放大”“缩小”或“等大”）的像。
甲 乙
解析：（2）由图甲知，物距小于像距，该像是倒立、放大的实像。
放大
19.（2021·周口二模）小文和同学们用图甲所示的器材做“探究凸透镜成像规律”的实验，正确操作后记录数据绘制成如图乙所示的图线。
（3）小文将蜡烛移动到光具座上30 cm刻度线处，发现光屏上的像变得模糊，此时应该将光屏向　　（选填“左”或“右”）移动适当距离，光屏上才能呈现清晰的像。
甲 乙
解析：（3）根据凸透镜成像规律可知，物距变大，像距变小，像变小，当小文移动蜡烛到光具座30 cm刻度线处，此时物距增大，像距减小，要想得到清晰的像，需要将光屏向左适当移动。
左
19.（2021·周口二模）小文和同学们用图甲所示的器材做“探究凸透镜成像规律”的实验，正确操作后记录数据绘制成如图乙所示的图线。
（4）接着，小文将一眼镜片竖直放在蜡烛和凸透镜之间，光屏上的像又变得模糊，再将光屏向左移动适当距离后像又变得清晰，由此可知，该眼镜片是　　（选填“凸”或“凹”）透镜，可用于矫正　 　（选填“近视”或“远视”）眼。
甲 乙
解析：（4）将一眼镜片竖直放于蜡烛和凸透镜之间，光屏上的像又变得模糊，再将光屏向左移动适当距离后像又清晰，此时像距减小，说明镜片对光有会聚作用，该眼镜片是凸透镜，可用于矫正远视眼。
凸
远视
19.（2021·周口二模）小文和同学们用图甲所示的器材做“探究凸透镜成像规律”的实验，正确操作后记录数据绘制成如图乙所示的图线。
（5）图乙中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应，其中成像特点相当于照相机的是　　，相当于幻灯机的是　　。（均选填“A”“B”或“C”）
甲 乙
解析：（5）由图乙知B点物距等于像距，此时u=v=2f=20 cm。所以凸透镜的焦距为f=10 cm。由图乙可知，C点位于2倍焦距之外，成倒立、缩小的实像，其应用为照相机。A点位于1倍焦距和2倍焦距之间，成倒立、放大的实像，其成像特征相当于幻灯机。
C
A
20.（2021·安阳一模）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
（1）该实验最好在光线较　 　（选填“亮”或“暗”）的环境中进行；
甲 乙
解析：（1）环境越暗，烛焰相对越亮，烛焰成像会越清晰。
暗
20.（2021·安阳一模）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
（2）小明先通过图甲所示的实验，确定了该凸透镜的焦距f=　 　cm；
甲 乙
解析：
（2）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是f=40.0 cm-30.0 cm=10.0 cm。
10.0
20.（2021·安阳一模）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
（3）小明将凸透镜、蜡烛调节至图乙所示位置，移动光屏，直到烛焰在光屏上成清晰的像，则该像是　 　（选填“正立”或“倒立”）、缩小的　 　（选填“虚”或“实”）像；
甲 乙
解析：（3）由题图知物距大于像距，成倒立、缩小的实像。
倒立
实
20.（2021·安阳一模）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
（4）保持凸透镜位置不变，小明又将蜡烛移至光具座上32 cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成　 　（选填“照相机”或“投影仪”）；
甲 乙
解析：（4）将蜡烛移至光具座上32 cm刻度线处，此时物距在1倍焦距和2倍焦距之间，成的是倒立、放大的实像，此时像距应大于2倍焦距，故光屏应向远离凸透镜的方向移动，生活中的投影仪就是利用这个规律制成的。
远离
投影仪
20.（2021·安阳一模）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
（5）保持凸透镜位置不变，小明将蜡烛移至光具座上42 cm刻度线处，移动光屏，发现不能在光屏上得到蜡烛的像，为了观察此时的成像特点，请你写出接下来的操作：　 　。
甲 乙
解析：（5）把蜡烛移至光具座上42 cm刻度线处，u=50 cm-42 cm=8 cm取走光屏，从光屏一侧透过凸透镜观察烛焰
20.（2021·安阳一模）小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜的成像规律。
（6）凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证小明的观点：___________________________________________
_____________________________________。
甲 乙
解析：（6）沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反。
沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（1）将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心、凸透镜的中心在　 　上，这样做目的是使像呈现在　 　。
甲 乙
解析：
（1）为了使像成在光屏的中央，需要将烛焰中心、凸透镜中心、光屏中心放在同一高度上，目的是使像成在光屏中央。
同一高度
光屏中央
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（2）小明所用实验装置如图甲所示，若将凸透镜放在光具座刻度50 cm位置处不变，把蜡烛放在刻度10 cm处，光屏上成清晰的像，利用此特点制成的光学仪器是　　__________（选填“照相机”“放大镜”或“投影仪”）。
甲 乙
解析：
（2）由题图知，物距为40 cm，像距为30 cm，根据凸透镜成像规律可知，此时光屏上成倒立、缩小的实像，和生活中的照相机成像原理类似。
照相机
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（3）实验过程中由于蜡烛燃烧变短，光屏上的像将向　 　（选填“上”或“下”）移动。
甲 乙
解析：
（3）实验过程中，由凸透镜能成倒立的实像，且过透镜光心的光线传播方向不变，可知蜡烛变短，则像上移。
上
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（4） 凸透镜的位置固定不动，将蜡烛向右（靠近透镜）移动5 cm，要在光屏上再次成清晰的像，需将光屏向　 　（选填“左”或“右”）移动一段距离，所成的像与原来相比　 　（选填“不变”“变大”或“变小”）了。
甲 乙
解析：（4）根据凸透镜成像规律可知，成实像时，物近像远像变大。
右
变大
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（5）若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，为了使光屏上重新呈现清晰的像，光屏应向　 　（选填“左”或“右”）移动；若不移动光屏，并保持近视眼镜的位置不变，小明更换另一个凸透镜，光屏上也得到了清晰的像，那么此凸透镜的焦距应　 　（选填“大于”或“小于”）10 cm。
甲 乙
解析：（5）若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，近视眼镜是凹透镜，凹透镜对光有发散作用，为了使光屏上重新呈现清晰的像，光屏应向右移动。若不移动光屏，并保持近视眼镜的位置不变，小明更换另一个凸透镜，光屏上也得到了清晰的像，那么此凸透镜的焦距应小于10 cm，光线发散后，再通过焦距小的凸透镜，还能成像在原位置。
右
小于
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（6）若保持蜡烛和凸透镜位置不动，更换一个焦距更小的凸透镜，光屏上的像变模糊了，要使像重新变清晰，可将光屏向　 　（选填“左”或“右”）调节。
甲 乙
解析：
（6）保持蜡烛和凸透镜位置不动，更换一个焦距更小的凸透镜，根据凸透镜成像规律可知，光屏需要靠近凸透镜移动，即向左移动。
左
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（7）若将透镜的上半部分用不透明的纸板挡住，则光屏上　 　（选填“能”或“不能”）成完整的像。
甲 乙
解析：
（7）若将透镜的上半部分用不透明的纸板挡住，则通过凸透镜的光线变少，则光屏上仍能成完整的像，但是像会变暗。
能
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（8）在整理器材时，小明在凸透镜内惊奇地看到了自己正立、缩小的像，该成像原理是光的　 　（选填“直线传播”“反射”或“折射”）。
甲 乙
解析：
（8）小明在凸透镜内惊奇地看到了自己正立、缩小的像，此时凸透镜的镜面相当于反射面，即当成了凸面镜，此时成正立、缩小的像，是根据光的反射成像的。
反射
21.小明同学利用如下的装置做“探究凸透镜成像规律”的实验。
（9）如图乙所示是小明通过实验得到的凸透镜成实像时的像距v和物距u关系的图像，由图像可知，当u>2f时，物体移动速度　 　（选填“大于”“小于”或“等于”）像移动的速度。
甲 乙
解析：
（9）由题图可知，当u>2f时，物距变化很大，像距变化很小，则物体的移动速度大于像的移动速度。
大于
