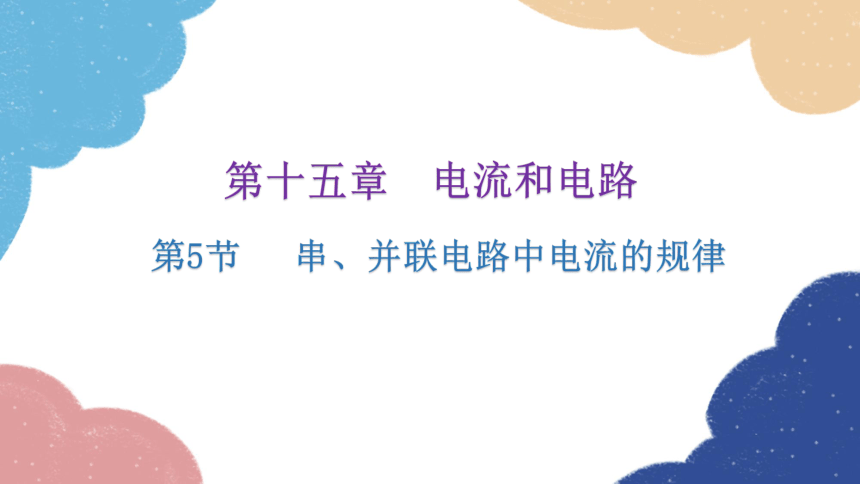

第十五章 电流和电路
第5节 串、并联电路中电流的规律

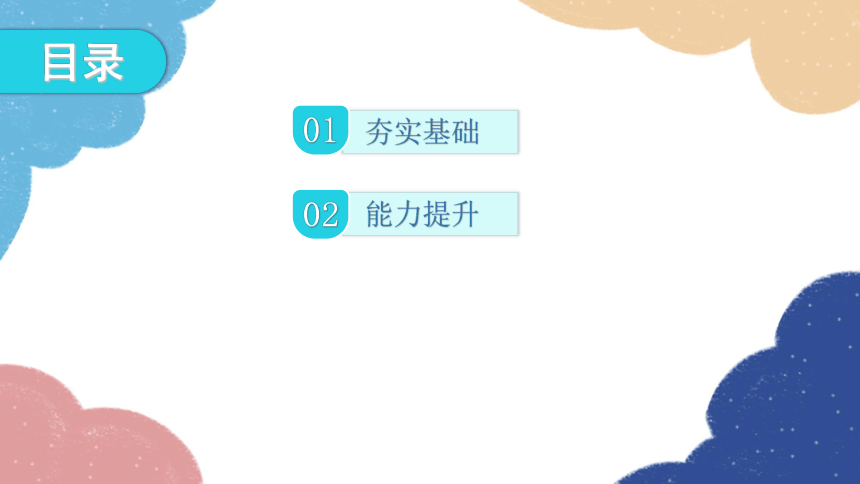

目录
01
02
能力提升
夯实基础
夯实基础

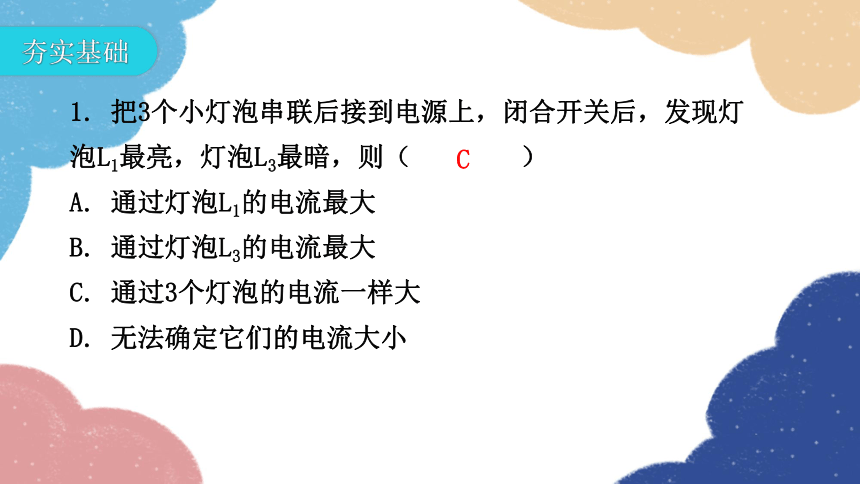

1. 把3个小灯泡串联后接到电源上，闭合开关后，发现灯泡L1最亮，灯泡L3最暗，则（ ）
A. 通过灯泡L1的电流最大
B. 通过灯泡L3的电流最大
C. 通过3个灯泡的电流一样大
D. 无法确定它们的电流大小
C

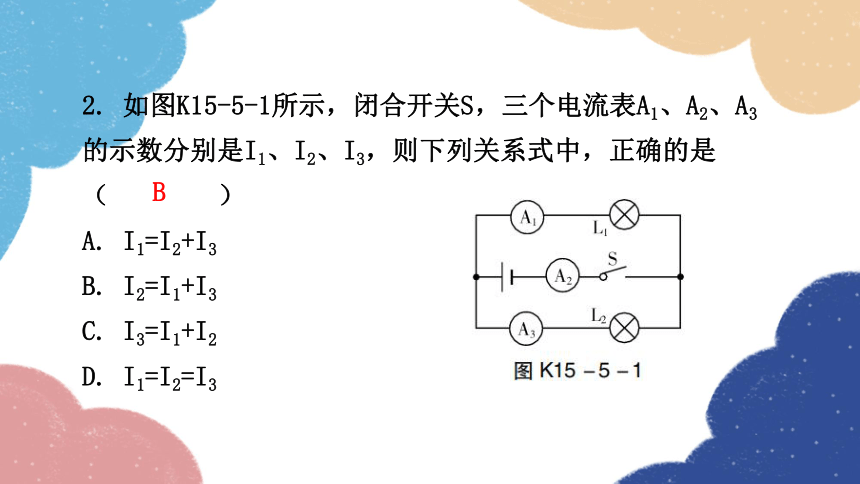

2. 如图K15-5-1所示，闭合开关S，三个电流表A1、A2、A3的示数分别是I1、I2、I3，则下列关系式中，正确的是（ ）
A. I1=I2+I3
B. I2=I1+I3
C. I3=I1+I2
D. I1=I2=I3
B

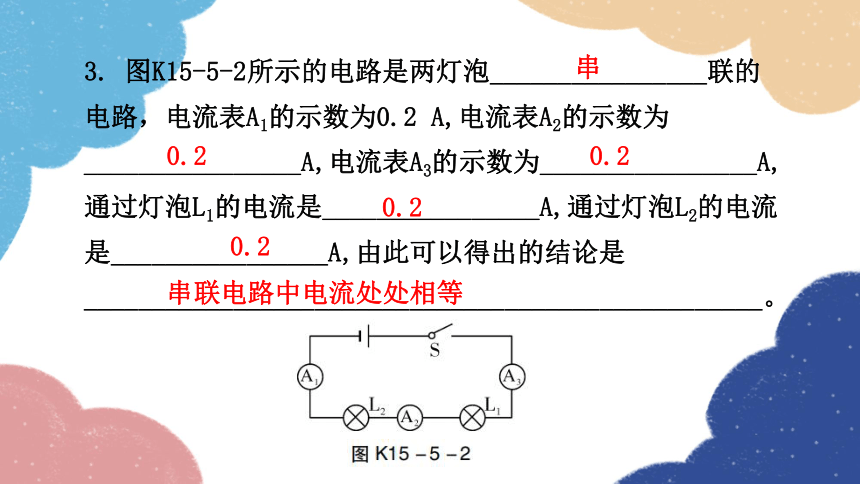

3. 图K15-5-2所示的电路是两灯泡________________联的电路，电流表A1的示数为0.2 A,电流表A2的示数为________________A,电流表A3的示数为________________A,通过灯泡L1的电流是________________A,通过灯泡L2的电流是________________A,由此可以得出的结论是__________________________________________________。
串
0.2
0.2
0.2
0.2
串联电路中电流处处相等
4. 图K15-5-3所示的电路中,如果通过灯泡L1和L2的电流分别为0.4 A和0.8 A，则电流表A1和A2的示数分别是________________A和________________A。
1.2
0.8

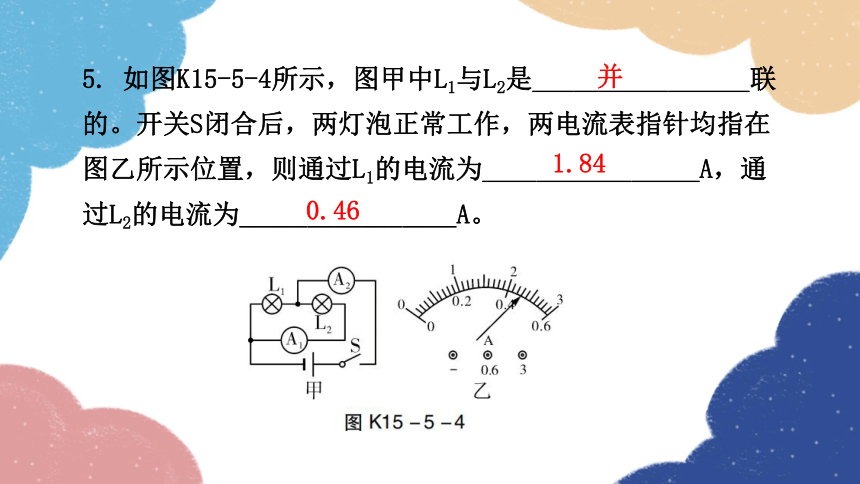

5. 如图K15-5-4所示，图甲中L1与L2是________________联的。开关S闭合后，两灯泡正常工作，两电流表指针均指在图乙所示位置，则通过L1的电流为________________A，通过L2的电流为________________A。
并
1.84
0.46
6. 在“探究并联电路的电流规律”的实验中，图K15-5-5甲是实验的电路图。
（1）连接电路之前，开关应处于________________状态；电流表应________________（填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的________________（填“A”“B”或“C”）点。
断开
串联
C
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_____________________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________________A。
电流表的正负接线柱接反了
0.24
（3）小明同学根据下表的实验数据得出的实验结论是在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小明的探究过程的两点不妥之处：
①____________________________________；
②____________________________________。
A点的电流IA/A B点的电流IB/A C点的电流IC/A
0.18 0.18 0.36
只进行了一次实验
所选的两灯泡的规格相同
7. 图K15-5-6所示是我国某环保设备检测仪器上的三盏指示灯的部分电路图，已知通过L1和L2的电流分别为4 mA和
10 mA，请通过计算说明流经L3的电流大小。
能力提升
解：若L1和L2并联后，再和L3串联，此时
流过L3的电流I3=I1+I2=4 mA+10 mA=14 mA；
若L1和L3并联后，再和L2串联，此时
流过L3的电流I3=I2-I1=10 mA-4 mA=6 mA。
答：（略）
8. （2021贺州）如图K15-5-7所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验。
（1）实验中,小明应该选择两个规格________________（填“相同”或“不相同”）的小灯泡。
（2）请用笔画线代替导线,按图甲中的电路图把图乙中的实物图连接完整（导线不得交叉）。
不相同
如答图K15-5-1所示。
（3）小明在连接电路时，开关应处于________________（填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到L2发光,但L1不亮,电流表的示数为零，电路可能存在的故障是_______________（填“L1断路”或“L1短路”）。
断开
L1断路
（5）排除故障后,他测出了L1支路上的电流I1=0.8 A,然后他把电流表依次接入电路分别测量出L2支路的电流I2、干路电流I,两次测得的结果都如图丙所示，则I2=________A，I=________A。 小明由此数据得出并联电路中干路电流和各支路电流的关系是________________（写关系式即可）。
（6）本次实验的不足之处是________________________
_______________________。
0.2
1
I=I1+I2
仅有一组实验数据，
结论不具有普遍性
9.（拓展应用）认真观察分析图K15-5-8所示的电路并回答下列问题。
(1)若使灯泡L1、L2串联，应闭
合开关__________，断开开关
________________。
S1
S2、S3
(2)串联时电流表的示数为0.25 A，则通过L1的电流为________________A，通过L2的电流为________________A。
(3)若断开开关S1，同时闭合开关S2、S3，此时电流表的示数为0.8 A，通过L1的电流为0.35 A，那么通过L2的电流为________________A。
0.25
0.25
0.45
