人教版物理九年级全册 第十五章电流和电路第4节电流的测量习题课件(共20张PPT)

(共20张PPT)
第十五章 电流和电路
第4节 电流的测量
目录
01
02
能力提升
夯实基础
夯实基础

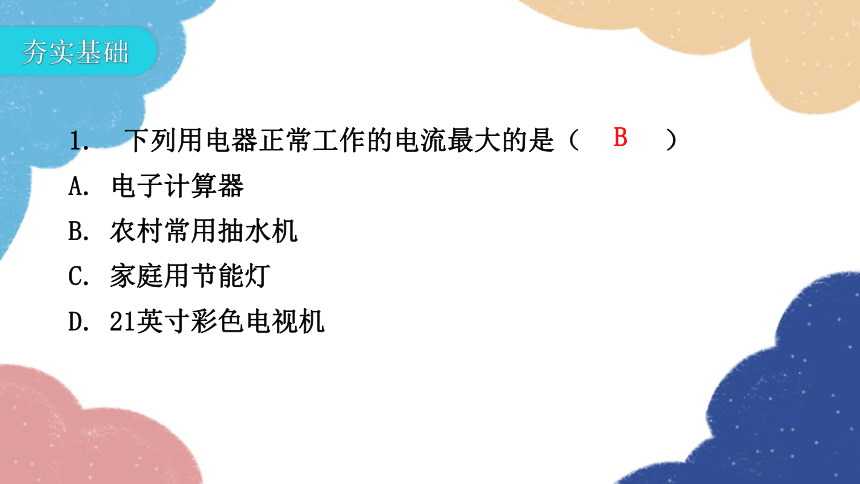

1. 下列用电器正常工作的电流最大的是（ ）
A. 电子计算器
B. 农村常用抽水机
C. 家庭用节能灯
D. 21英寸彩色电视机
B

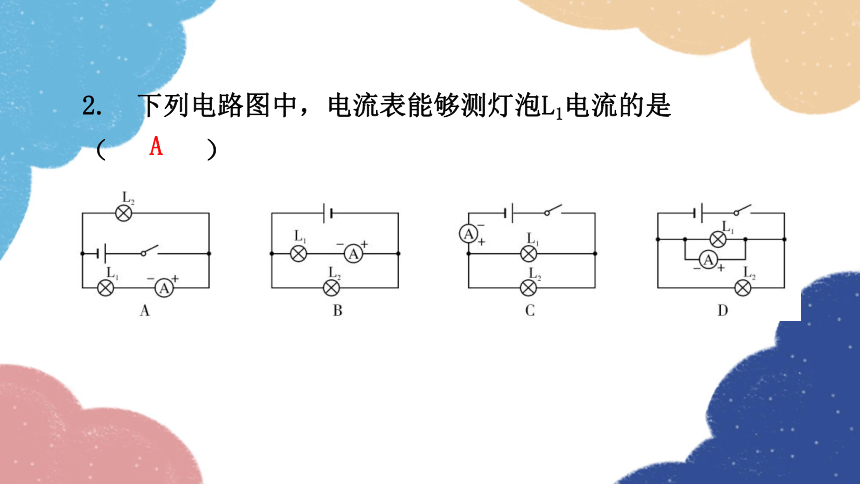

2. 下列电路图中，电流表能够测灯泡L1电流的是（ ）
A

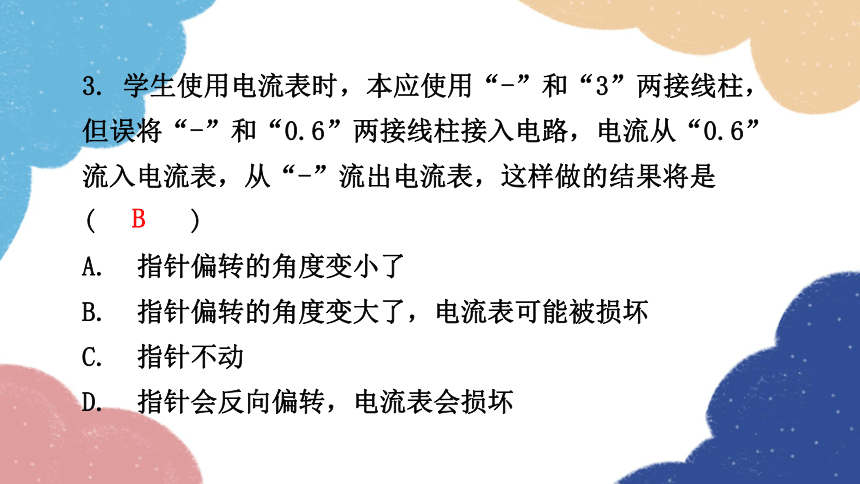

3. 学生使用电流表时，本应使用“-”和“3”两接线柱，但误将“-”和“0.6”两接线柱接入电路，电流从“0.6”流入电流表，从“-”流出电流表，这样做的结果将是( )
A. 指针偏转的角度变小了
B. 指针偏转的角度变大了，电流表可能被损坏
C. 指针不动
D. 指针会反向偏转，电流表会损坏
B
4. 如图K15-4-1所示的电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（ ）
A. a处 B. b处
C. c处 D. d处
B

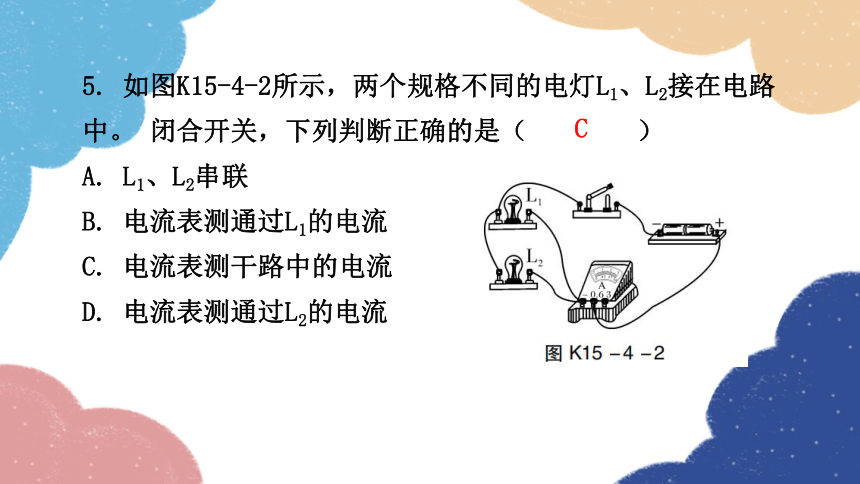

5. 如图K15-4-2所示，两个规格不同的电灯L1、L2接在电路中。 闭合开关，下列判断正确的是（ ）
A. L1、L2串联
B. 电流表测通过L1的电流
C. 电流表测干路中的电流
D. 电流表测通过L2的电流
C

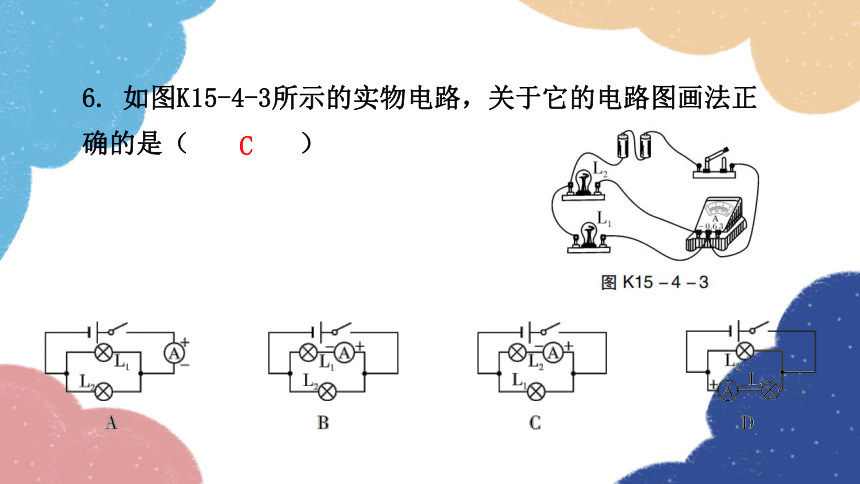

6. 如图K15-4-3所示的实物电路，关于它的电路图画法正确的是（ ）
C

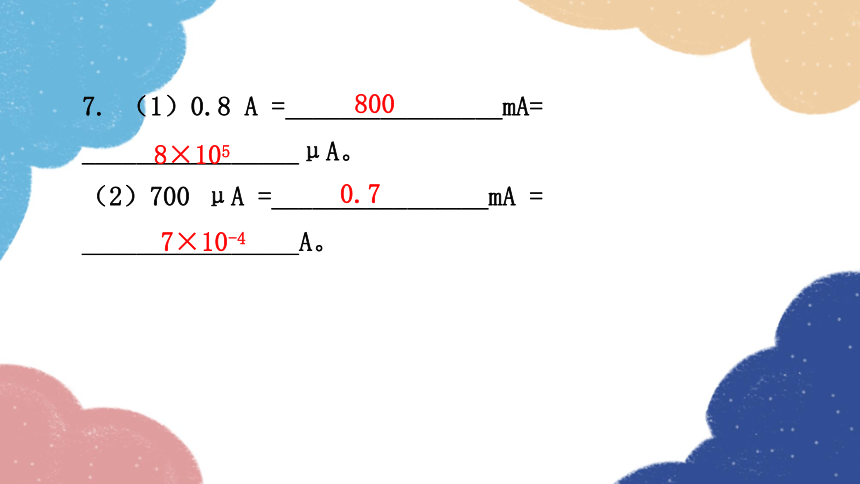

7. （1）0.8 A =________________mA= ________________μA。
（2）700 μA =________________mA =
________________A。
800
8×105
0.7
7×10-4
8. 读出如图K15-4-4所示电流表的读数，甲是________________，乙是________________。
1.5 A
0.26 A
9.图K15-4-5甲所示是用电流表测量电流的实物连接图，请按要求回答：
能力提升
（1）在图K15-4-5乙中画出与甲对应的电路图。
如答图K15-4-1所示。
（2）在连接电路的过程中，开关应该________________。为了选定电流表的量程，在无法估计待测电流大小的情况下，应该先用电流表的________________量程试触，如果指针摆动过小，应换用________________量程的电流表;如果指针摆动超过满刻度，应换用________________量程的电流表。
断开
大
小
大
（3）如果电流表的示数如图K15-4-5丙所示，则电流表测出的电流是________________A。
（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，在图甲中需要移动的导线上打上“×”，并在原图中画出正确的接线。
1.4
如答图K15-4-2所示。
10. 某同学用图K15-4-6所示的电路来测通过灯泡的电流。
（1）图中电流表的连接错误是_________________________。
（2）现要测量通过A灯泡的电流，但只允许变动原图中一根导线中一个端点的接线位置，应将导线________________（填“a”“b”或“c”）的一端改接
在电流表的______________（填“3”
“0.6”或“-”）接线柱上。
电流表正负接线柱接反
c
-
（3）在第（2）问已经改动的基础上，若要测量通过A、B两灯的电流之和，而且又只允许再变动一根导线中一个端点接线的位置，应将导线________________（填“a”“b”或“c”）的一端改接在电流表的________________（填“3”“0.6”或“-”）接线柱上。
（4）在笫（3）问已经改动的基础上，闭合开关，灯A、B正常发光，如果实验时电路中a线断路，则电流表的示数______________（填“变大”“变小”或“不变”），灯A的亮度____________（填“变亮”“变暗”或“不变”）。
a
3
变小
不变
11. (拓展应用)我们知道,测量时总存在误差,通常将测量值与真实值之差叫做绝对误差。 初中电学实验中所用电流表的准确度等级一般是2.5级的。2.5级电流表的含义是用该电流表测量时的最大绝对误差不超过满刻度值的2.5%。 下表给出了用2.5级电流表测量电流时,电流表指针的偏转角度与百分误差(即最大绝对误差与电流表读数之比的百分数)之间的关系。
电流表指针的偏转角度 量程为0～0.6 A电流表的读数/A 百分误差%
满刻度 0.3 2.5
满刻度的二分之一 0.3 5.0
满刻度的三分之一 0.2 7.5
满刻度的四分之一 0.15 10
满刻度的十分之一 0.06 25
满刻度的二十分之一 0.03
(1)上表中的最后一空处相应的百分误差应是________________%。
(2)从上表中的数据可以看出,该电流表的指针偏转的角度越大,百分误差________________(填“越大”“越小”或“不变”)。
50
越小
