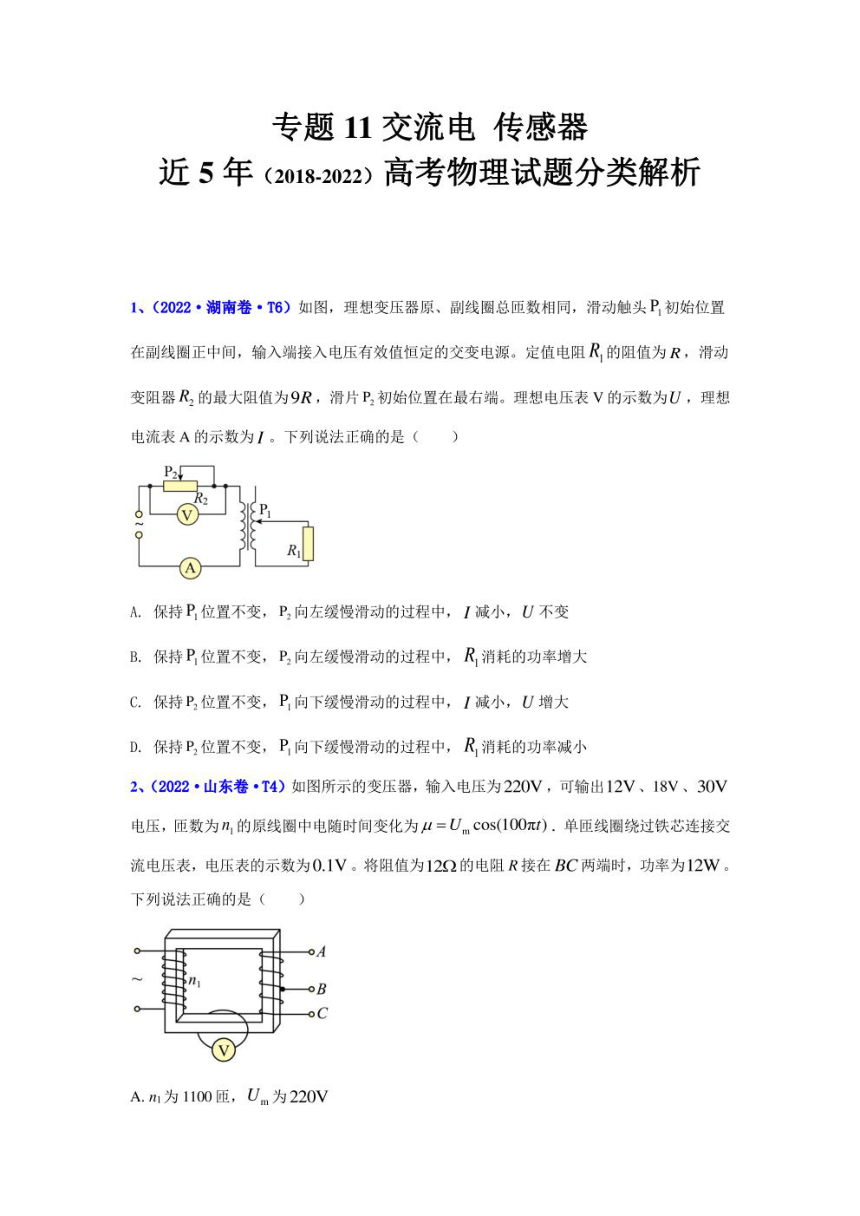

专题11交流电传感器
近5年(2018-2022)高考物理试题分类解析
1、(2022·湖南卷·T6)如图，理想变压器原、副线圈总匝数相同，滑动触头P初始位置
在副线圈正中间，输入端接入电压有效值恒定的交变电源。定值电阻R的阻值为R,滑动
变阻器R2的最大阻值为9R,滑片P,初始位置在最右端。理想电压表V的示数为U,理想
电流表A的示数为/。下列说法正确的是()
A.保持P位置不变，P2向左缓慢滑动的过程中，I减小，U不变
B.保持P位置不变，P,向左缓慢滑动的过程中，R消耗的功率增大
C.保持P位置不变，P向下缓慢滑动的过程中，I减小，U增大
D.保持卫，位置不变，P向下缓慢滑动的过程中，R,消耗的功率减小
2、(2022·山东卷·T4)如图所示的变压器，输入电压为220V,可输出12V、18V、30V
电压，匝数为m,的原线圈中电随时间变化为4=U cos(100πt).单匝线圈绕过铁芯连接交
流电压表，电压表的示数为0.1V。将阻值为12Q的电阻R接在BC两端时，功率为12W。
下列说法正确的是(
A.m为1100匝，Um为220V
B.BC间线圈匝数为120匝，流过R的电流为1.4A
C.若将R接在AB两端，R两端的电压为18V,频率为1OOHz
D.若将R接在AC两端，流过R的电流为2.5A,周期为0.02s
3、(2022·浙江6月卷·T5)下列说法正确的是()
A.恒定磁场对静置于其中的电荷有力的作用
B.小磁针N极在磁场中的受力方向是该点磁感应强度的方向
C.正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流最大
D.升压变压器中，副线圈的磁通量变化率大于原线圈的磁通量变化率
4、（2022·浙江1月卷·T9)如图所示，甲图是一种手摇发电机及用细短铁丝显示的磁场
分布情况，摇动手柄可使对称固定在转轴上的矩形线圈转动：乙图是另一种手摇发电机及磁
场分布情况，皮带轮带动固定在转轴两侧的两个线圈转动。下列说法正确的是()
矩形线
A.甲图中线圈转动区域磁场可视为匀强磁场
B.乙图中线圈转动区域磁场可视为匀强磁场
C.甲图中线圈转动时产生的电流是正弦交流电
D.乙图线圈匀速转动时产生的电流是正弦交流电
5、(2022·湖北·T9)近年来，基于变压器原理的无线充电技术得到了广泛应用，其简化
的充电原理图如图所示。发射线圈的输入电压为220V、匝数为1100匝，接收线圈的匝数为
50匝。若工作状态下，穿过接收线圈的磁通量约为发射线圈的80%，忽略其它损耗，下列
说法正确的是(
交流电
直流电
整流
接收线圈
电路
电池
发射线圈
交流电
B
A.接收线圈的输出电压约为8V
