专题10电磁感应（学生版）
近5年（2018-2022)高考物理试题分类解析
1、(2022全国乙卷T24)如图，一不可伸长的细绳的上端固定，下端系在边长为1=0.40m
的正方形金属框的一个顶点上。金属框的一条对角线水平，其下方有方向垂直于金属框所在
平面的匀强磁场。己知构成金属框的导线单位长度的阻值为入=5.0×1032/m;在t=0到
t=3.0s时间内，磁感应强度大小随时间t的变化关系为B(t)=0.3-0.1t(SD。求：
(1)t=2.0s时金属框所受安培力的大小：
(2)在t=0到t=2.0s时间内金属框产生的焦耳热。
etelerriee
2、(2022全国甲卷T20)如图，两根相互平行的光滑长直金属导轨固定在水平绝缘桌面上，
在导轨的左端接入电容为C的电容器和阻值为R的电阻。质量为m、阻值也为R的导体棒
MN静止于导轨上，与导轨垂直，且接触良好，导轨电阻忽略不计，整个系统处于方向竖直
向下的匀强磁场中。开始时，电容器所带的电荷量为Q,合上开关S后，()
SX XM XXXX
+0X
XXXX
-0 XT
x xx x
XN XXXX
A.通过导体棒MN电流的最大值为
RC
B.导体棒MN向右先加速、后匀速运动
C.导体棒MN速度最大时所受的安培力也最大
D.电阻R上产生的焦耳热大于导体棒MN上产生的焦耳热

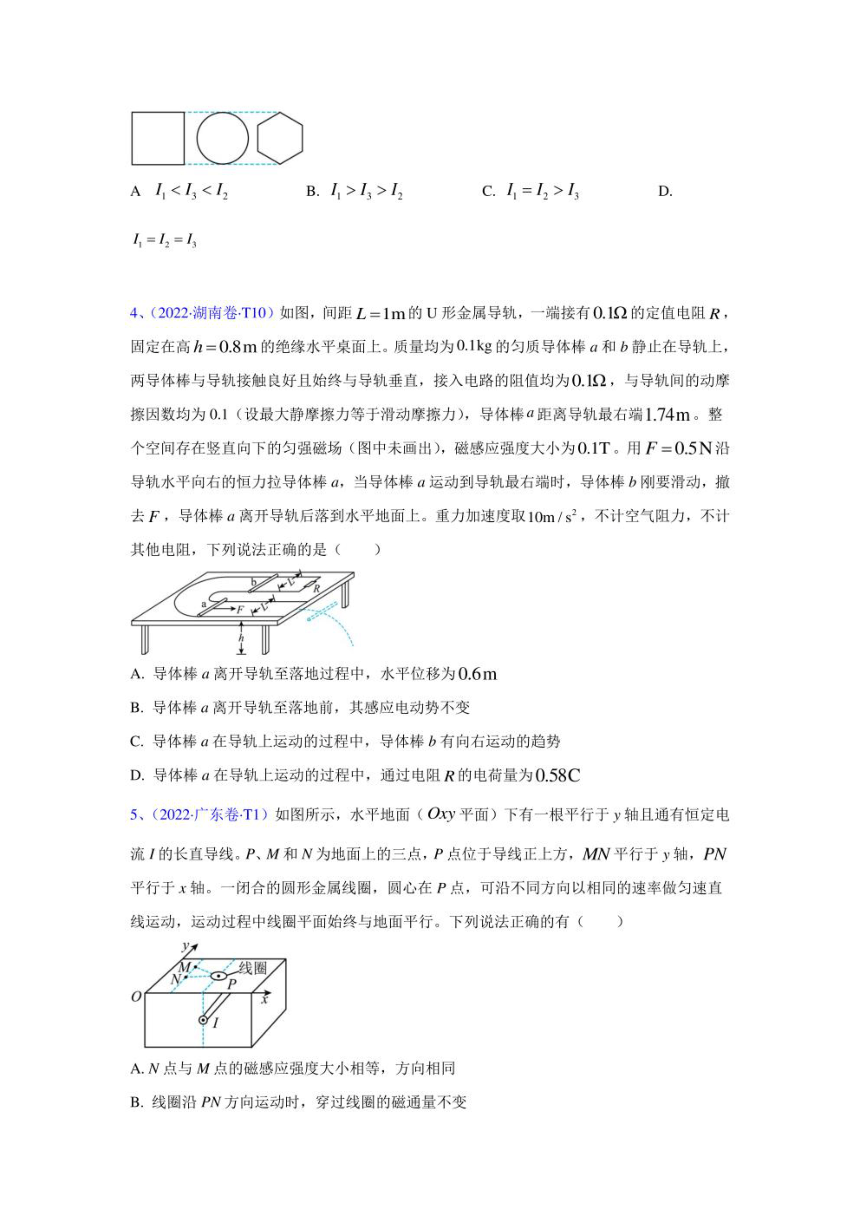

3、(2022全国甲卷T16)三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与
圆线框的直径相等，圆线框的半径与正六边形线框的边长相等，如图所示。把它们放入磁感
应强度随时间线性变化的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形
和正六边形线框中感应电流的大小分别为I、I2和I3。则()
A IB.I1>13>I
C.11=2>I3
D
1=12=13
4、(2022湖南卷T10)如图，间距L=1m的U形金属导轨，一端接有0.12的定值电阻R,
固定在高h=0.8m的绝缘水平桌面上。质量均为0.1kg的匀质导体棒a和b静止在导轨上，
两导体棒与导轨接触良好且始终与导轨垂直，接入电路的阻值均为0.12，与导轨间的动摩
擦因数均为0.1（设最大静摩擦力等于滑动摩擦力），导体棒a距离导轨最右端1.74m。整
个空间存在竖直向下的匀强磁场（图中未画出），磁感应强度大小为01T。用F=0.5N沿
导轨水平向右的恒力拉导体棒α，当导体棒α运动到导轨最右端时，导体棒b刚要滑动，撒
去F,导体棒a离开导轨后落到水平地面上。重力加速度取10m/s2,不计空气阻力，不计
其他电阻，下列说法正确的是()
F
A.导体棒a离开导轨至落地过程中，水平位移为0.6m
B.导体棒α离开导轨至落地前，其感应电动势不变
C.导体棒a在导轨上运动的过程中，导体棒b有向右运动的趋势
D.导体棒a在导轨上运动的过程中，通过电阻R的电荷量为0.58C
5、(2022广东卷T1)如图所示，水平地面(Oy平面)下有一根平行于y轴且通有恒定电
流I的长直导线。P、M和N为地面上的三点，P点位于导线正上方，MN平行于y轴，PN
平行于x轴。一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直
线运动，运动过程中线圈平面始终与地面平行。下列说法正确的有()
y
线圈
A.N点与M点的磁感应强度大小相等，方向相同
B.线圈沿PW方向运动时，穿过线圈的磁通量不变
