第十八章过关训练
一、单项选择题（本大题共7小题，每小题3分，共21分）

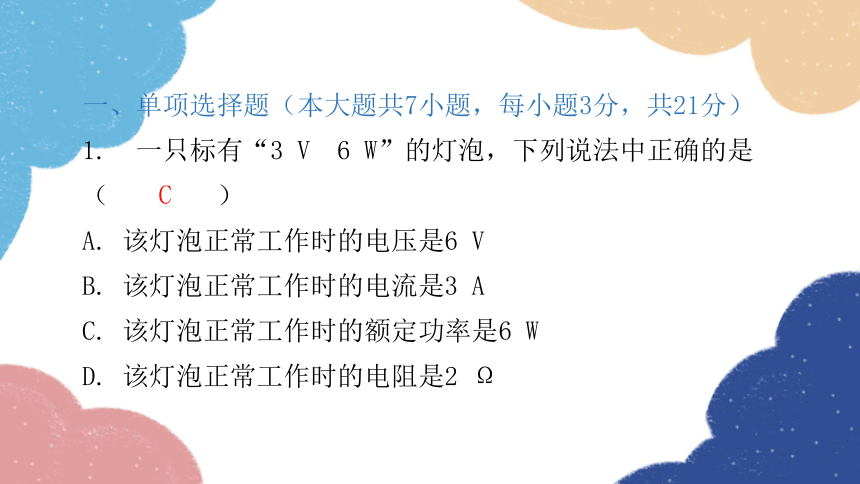

1. 一只标有“3 V 6 W”的灯泡，下列说法中正确的是（ ）
A. 该灯泡正常工作时的电压是6 V
B. 该灯泡正常工作时的电流是3 A
C. 该灯泡正常工作时的额定功率是6 W
D. 该灯泡正常工作时的电阻是2 Ω
C

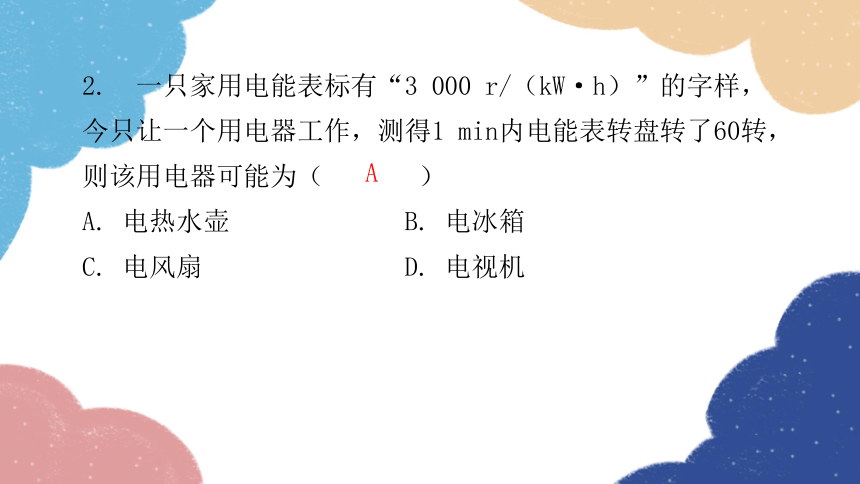

2. 一只家用电能表标有“3 000 r/（kW·h）”的字样，今只让一个用电器工作，测得1 min内电能表转盘转了60转，则该用电器可能为（ ）
A. 电热水壶 B. 电冰箱
C. 电风扇 D. 电视机
A
3. 额定功率相等的白炽灯和电风扇，它们在正常工作状态下工作1 h，下列说法正确的是（ ）
A. 两种用电器消耗的电能一样多，产生的热量也一样多
B. 两种用电器消耗的电能一样多，白炽灯产生的热量更多
C. 白炽灯消耗的电能更多，电风扇产生的热量更多
D. 电风扇消耗的电能更多，白炽灯产生的热量更多
B

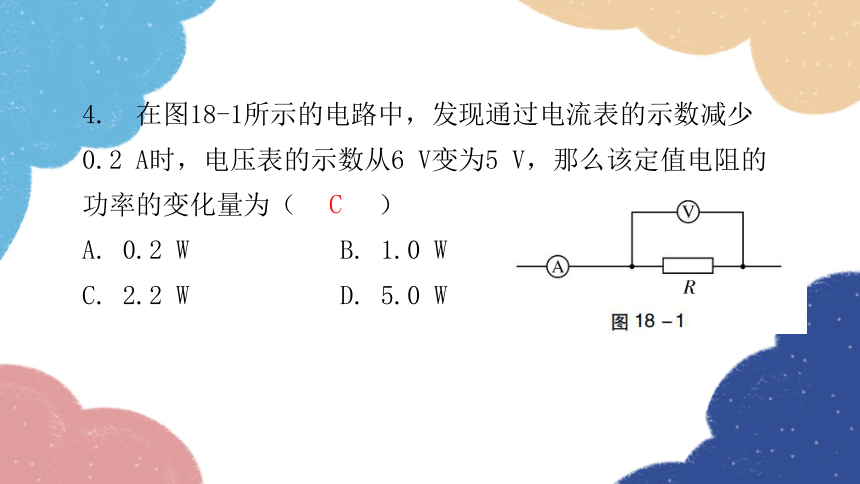

4. 在图18-1所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6 V变为5 V，那么该定值电阻的功率的变化量为（ ）
A. 0.2 W B. 1.0 W
C. 2.2 W D. 5.0 W
C

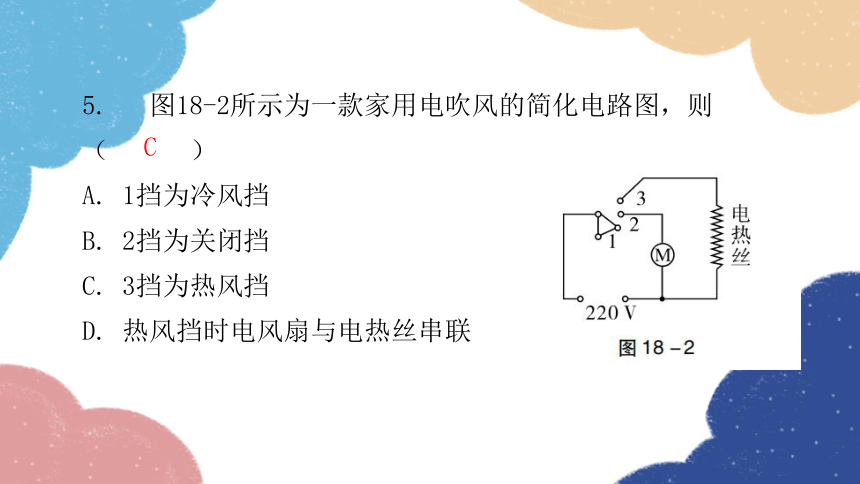

5. 图18-2所示为一款家用电吹风的简化电路图，则（ ）
A. 1挡为冷风挡
B. 2挡为关闭挡
C. 3挡为热风挡
D. 热风挡时电风扇与电热丝串联
C

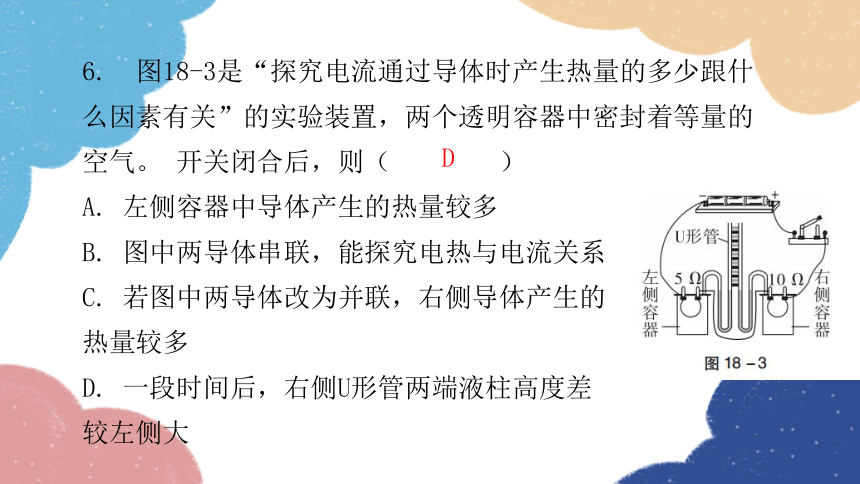

6. 图18-3是“探究电流通过导体时产生热量的多少跟什么因素有关”的实验装置，两个透明容器中密封着等量的空气。 开关闭合后，则（ ）
A. 左侧容器中导体产生的热量较多
B. 图中两导体串联，能探究电热与电流关系
C. 若图中两导体改为并联，右侧导体产生的
热量较多
D. 一段时间后，右侧U形管两端液柱高度差
较左侧大
D

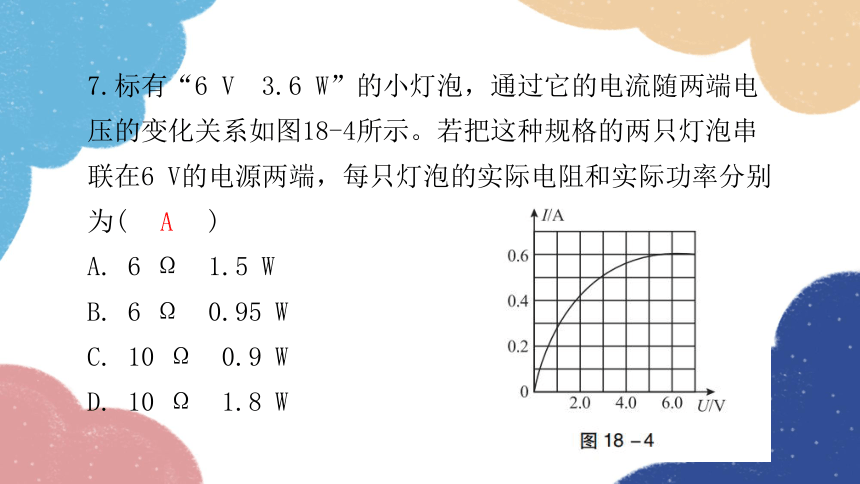

7.标有“6 V 3.6 W”的小灯泡，通过它的电流随两端电压的变化关系如图18-4所示。若把这种规格的两只灯泡串联在6 V的电源两端，每只灯泡的实际电阻和实际功率分别为( )
A. 6 Ω 1.5 W
B. 6 Ω 0.95 W
C. 10 Ω 0.9 W
D. 10 Ω 1.8 W
A
二、填空题（本大题共7小题，每空2分，共42分）

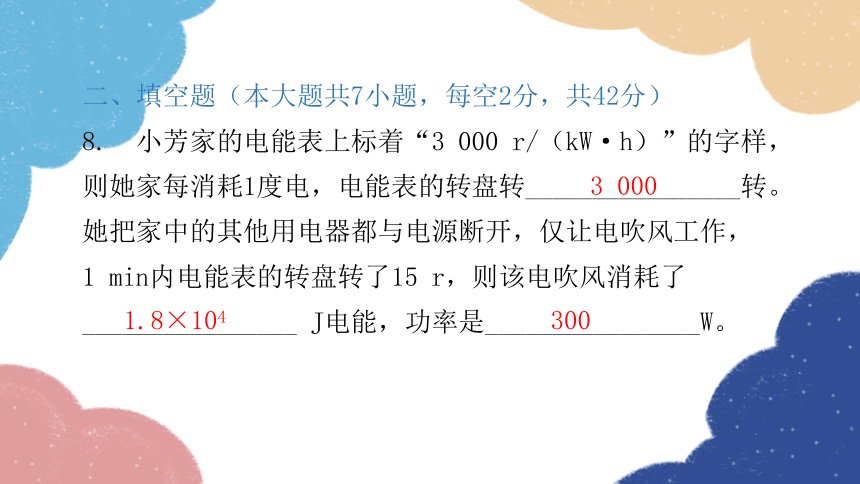

8. 小芳家的电能表上标着“3 000 r/（kW·h）”的字样，则她家每消耗1度电，电能表的转盘转________________转。她把家中的其他用电器都与电源断开，仅让电吹风工作，
1 min内电能表的转盘转了15 r，则该电吹风消耗了________________ J电能，功率是________________W。
3 000
1.8×104
300

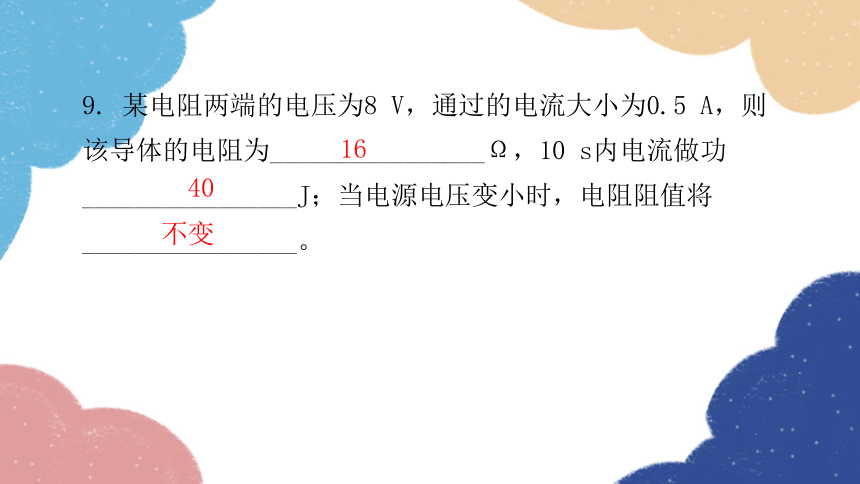

9. 某电阻两端的电压为8 V，通过的电流大小为0.5 A，则该导体的电阻为________________Ω，10 s内电流做功________________J；当电源电压变小时，电阻阻值将________________。
16
40
不变

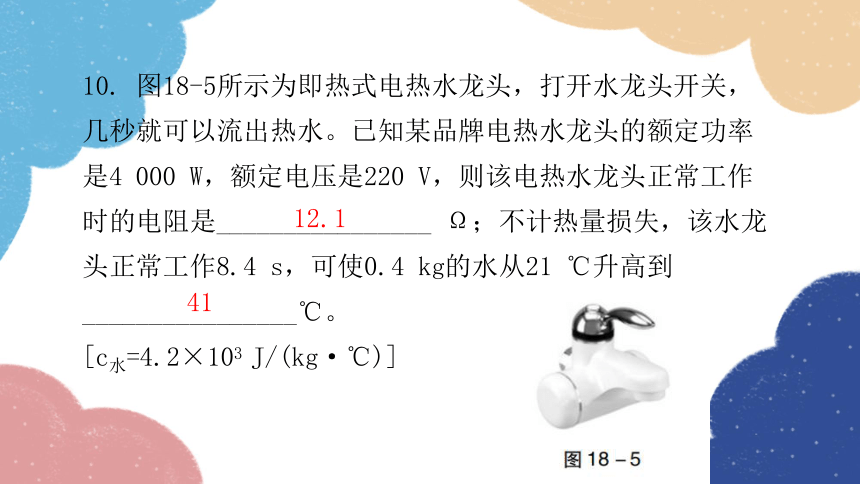

10. 图18-5所示为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头的额定功率是4 000 W，额定电压是220 V，则该电热水龙头正常工作时的电阻是________________ Ω；不计热量损失，该水龙头正常工作8.4 s，可使0.4 kg的水从21 ℃升高到________________℃。
[c水=4.2×103 J/(kg·℃)]
12.1
41
11. 将标有“3 V 1.5 W”字样的小灯泡L1与额定电压为6 V的小灯泡L2并联接在电源上, L1正常发光, L2较暗,此时干路中的总电流为1.1 A。(不考虑温度对灯丝电阻的影响)此时通过L1的电流为________________A;L2的电阻值为________________Ω。若将L1、L2串联到另一可调的电源上, L2的最大功率为________________W。
0.5
5
1.25
12.某照明灯的额定电压是36 V，正常发光时灯丝的电阻为24 Ω，则照明灯的额定电流是________________A。如果电源电压是48 V，为使照明灯正常发光，可以在电路中串联一个阻值为________________Ω的电阻，此时电阻的电功率是________________W。
1.5
8
18
13. 家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化的规律如图18-6所示。使用时发热体直接连入家庭电路，当发热体的温度为60 ℃时，则此时电功率为__________W，如果这只电灭蚊器的平均电功率为5 W，按一天工作10 h计算，该家用电灭蚊器一个月(按30天计算)消耗电能_________kW·h；当发热体温度继续上升时，电灭蚊器
发热体的电阻会_______________
(填“增大”“不变”或“减小”)。
4.84
1.5
增大
14. 如图18-7甲所示，电火锅可以通过控制开关实现高、中、低三挡加热，电路图如图18-7乙所示，R1、R2是电热丝，当S1断开，S2接a时，电火锅为________________挡；当S1闭合，S2接b时，电火锅为________________挡；当只有________________（填“R1”或“R2”）接入电路时，电火锅为________________挡。
低温
高温
R2
中温
三、作图题（共5分）
15. （1）（3分）图18-8所示是一个双温电炉电路图。电路由两段阻值都为44 Ω的电阻丝R组成发热体，A、B、C为三段引出线的端点，单刀双掷开关接A为低温挡，接B为高温挡，且高温挡的功率为低温挡的2倍，试在图中框内画出两段电阻丝的连接图。
如答图18-1所示。
（2）（2分）在研究电流通过导体产生的热量与哪些因素有关的实验中，用到如图18-9所示的实验器材。若探究电流通过导体产生的热量与电阻的关系，请你用笔画线代替导线在图中选择合适的器材完成实验电路的连接。
如答图18-2所示。
四、实验题（共10分）
16. 在“测量小灯泡的电功率”的实验中，实验室提供如下器材：电源（电压恒为6 V）、电压表和电流表各一个、额定电压为2.5 V的待测小灯泡L（电阻约为10 Ω）、滑动变阻器两个（R甲：“10 Ω 1 A”，R乙：“50 Ω 0.5 A”）、开关S、导线若干。
（1）该实验的原理是电功率P=________________。
（2）实验中，应选用的滑动变阻器是________________（填“R甲”或“R乙”）。
UI
R乙
（3）选用滑动变阻器后，请你根据以上器材设计一个测量小灯泡电功率的实验电路图，并画在图18-10甲的虚线框内。
如答图18-3所示。
（4）某小组在实验中记录了3组小灯泡电流随电压变化的情况，如图18-10乙所示，完成实验后小组进一步求得该小灯泡正常发光时的电阻为________________Ω。（结果保留1位小数）
10.4
（5）另一个小组实验时，发现电流表已经损坏，为了测出该小灯泡的额定功率，小组在实验室选了一个10 Ω的电阻R0和一个单刀双掷开关，设计了如图18-10丙所示的电路并完成了该实验（电源电压不变）。
①闭合开关S，S1接b，调节滑动变阻器使小灯泡正常发光，记录电压表示数U1；
②闭合开关S，滑动变阻器滑片保持不动，S1接a，读出此时电压表示数为U2。
则小灯泡额定功率P额=________________（用R0、U1、U2表示）。

五、计算题（共10分）
17. 图18-11所示是一款利用高温水蒸气熨衣物的便携式挂烫机的简化电路图，它的工作电压为220 V，电阻R1与R2的阻值不随温度的变化而变化，电阻R1的阻值为55 Ω，它有高温挡和低温挡两种加热模式，
高温挡的额定功率为880 W。求：
（1）高温挡加热时，电路中的电流。
（2）低温挡加热时，电路中的功率。
（3）若将水箱中0.22 L的水从20 ℃加热到100 ℃，挂烫机至少需要加热的时间。
[水的比热容c=4.2×103 J/(kg·℃)]（不计热量损失）



六、综合能力题（共12分）
18. 阅读下列短文，回答问题。
空气净化器
由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图18-12甲）是脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附。此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气。

型号 额定电压 频率 额定功率 洁净空气量（CADR）
GH-2034A型 220 V 50 Hz 44 W 138 m3/h
（1）负电格栅板带电吸附灰尘的原理是_______________
___________________。
（2）该空气净化器正常工作时的电流为____________A。
（3）取出使用一段时间后的活性炭，可以闻到刺激性的气味，说明分子在不停地做________________运动。
（4） 某房间的使用面积为18 m2，高度是3 m。此空气净化器________________（填“能”或“不能”）在1 h内净化90%的可吸入颗粒物。
异种电荷
互相吸引
0.2
无规则
能
（5） 可变电阻是制作二氧化碳传感器的常用元件，图18-12乙为其控制电路，电源电压保持6 V恒定，R1为可变电阻，其阻值随二氧化碳浓度变化如图18-12丙，R2为定值电阻，当浓度为0.031%时，电压表示数为1 V，则R2的阻值为________________Ω，当电压表示数大于3 V时，二氧化碳浓度大于________________%，此时空气净化器会自动报警。
10
0.035
