沪科版九年级物理全一册 第16章 章末达标检测(含答案)

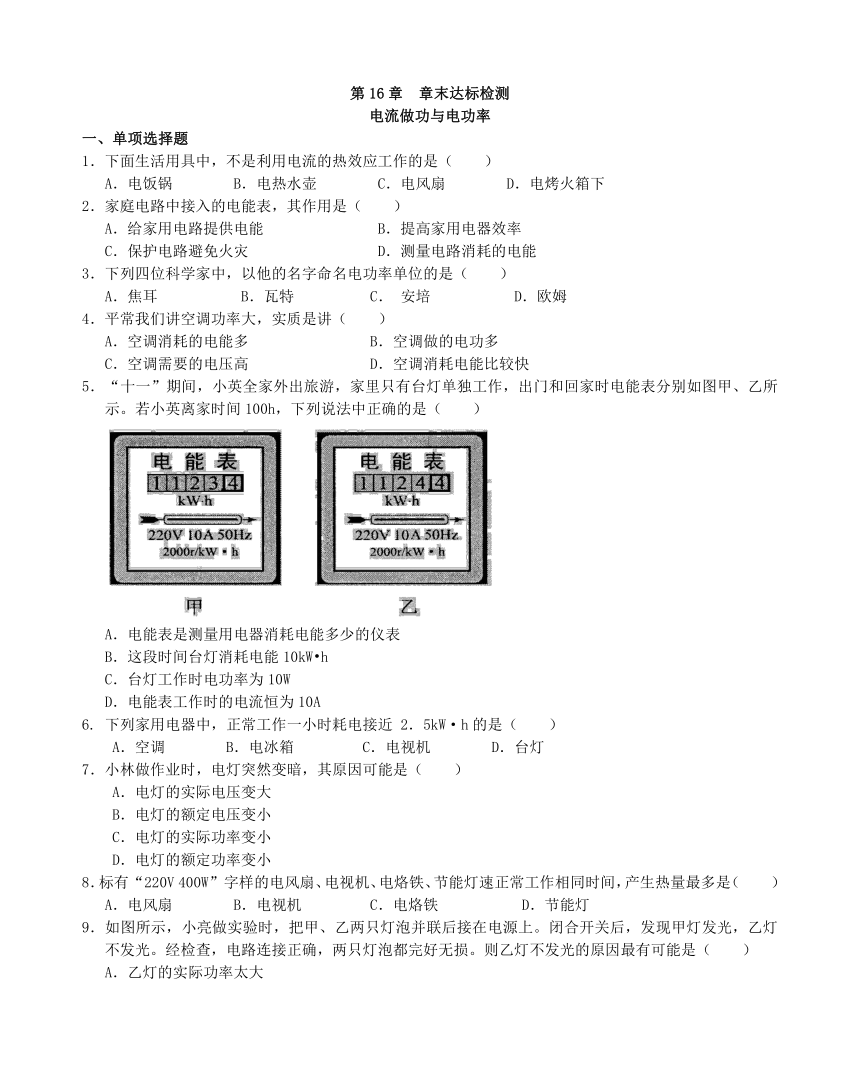

第16章 章末达标检测
电流做功与电功率
一、单项选择题
1．下面生活用具中，不是利用电流的热效应工作的是（ ）
A．电饭锅 B．电热水壶 C．电风扇 D．电烤火箱下
2．家庭电路中接入的电能表，其作用是（ ）
A．给家用电路提供电能 B．提高家用电器效率
C．保护电路避免火灾 D．测量电路消耗的电能
3．下列四位科学家中，以他的名字命名电功率单位的是（ ）
A．焦耳 B．瓦特 C． 安培 D．欧姆
4．平常我们讲空调功率大，实质是讲（ ）
A．空调消耗的电能多 B．空调做的电功多
C．空调需要的电压高 D．空调消耗电能比较快
5．“十一”期间，小英全家外出旅游，家里只有台灯单独工作，出门和回家时电能表分别如图甲、乙所示。若小英离家时间100h，下列说法中正确的是（ ）
A．电能表是测量用电器消耗电能多少的仪表
B．这段时间台灯消耗电能10kW h
C．台灯工作时电功率为10W
D．电能表工作时的电流恒为10A
6. 下列家用电器中，正常工作一小时耗电接近 2．5kW·h的是（ ）
A．空调 B．电冰箱 C．电视机 D．台灯
7．小林做作业时，电灯突然变暗，其原因可能是（ ）
A．电灯的实际电压变大
B．电灯的额定电压变小
C．电灯的实际功率变小
D．电灯的额定功率变小
8．标有“220V 400W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是（ ）
A．电风扇 B．电视机 C．电烙铁 D．节能灯
9．如图所示，小亮做实验时，把甲、乙两只灯泡并联后接在电源上。闭合开关后，发现甲灯发光，乙灯不发光。经检查，电路连接正确，两只灯泡都完好无损。则乙灯不发光的原因最有可能是（ ）
A．乙灯的实际功率太大
B．乙灯的实际功率太小
C．通过乙灯的电流远大于通过甲灯的电流
D．乙灯两端的电压远小于甲灯两端的电压

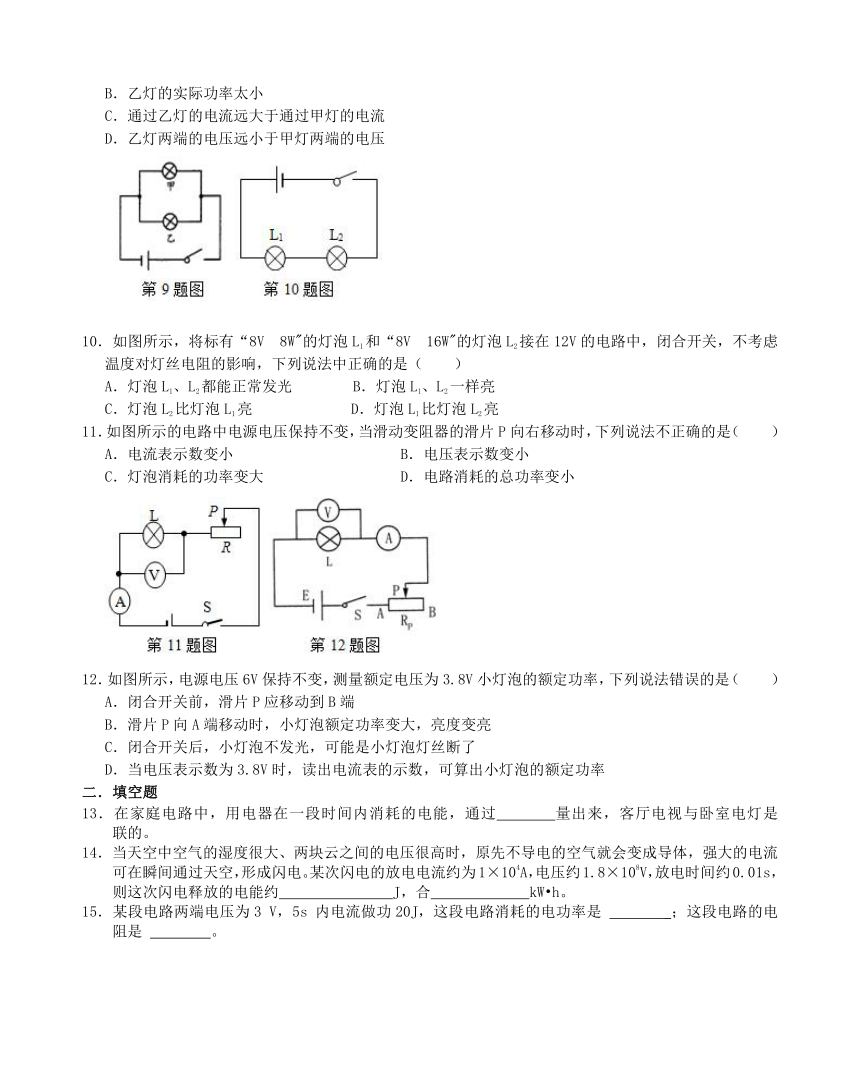

10．如图所示，将标有“8V 8W"的灯泡L1和“8V 16W"的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（ ）
A．灯泡L1、L2都能正常发光 B．灯泡L1、L2一样亮
C．灯泡L2比灯泡L1亮 D．灯泡L1比灯泡L2亮
11．如图所示的电路中电源电压保持不变，当滑动变阻器的滑片P向右移动时，下列说法不正确的是（ ）
A．电流表示数变小 B．电压表示数变小
C．灯泡消耗的功率变大 D．电路消耗的总功率变小
12．如图所示，电源电压6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是（ ）
A．闭合开关前，滑片P应移动到B端
B．滑片P向A端移动时，小灯泡额定功率变大，亮度变亮
C．闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了
D．当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率
二．填空题
13．在家庭电路中，用电器在一段时间内消耗的电能，通过 量出来，客厅电视与卧室电灯是 联的。
14．当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电。某次闪电的放电电流约为1×104A，电压约1.8×108V，放电时间约0.01s，则这次闪电释放的电能约 J，合 kW h。
15．某段电路两端电压为3 V，5s 内电流做功20J，这段电路消耗的电功率是 _；这段电路的电阻是 。

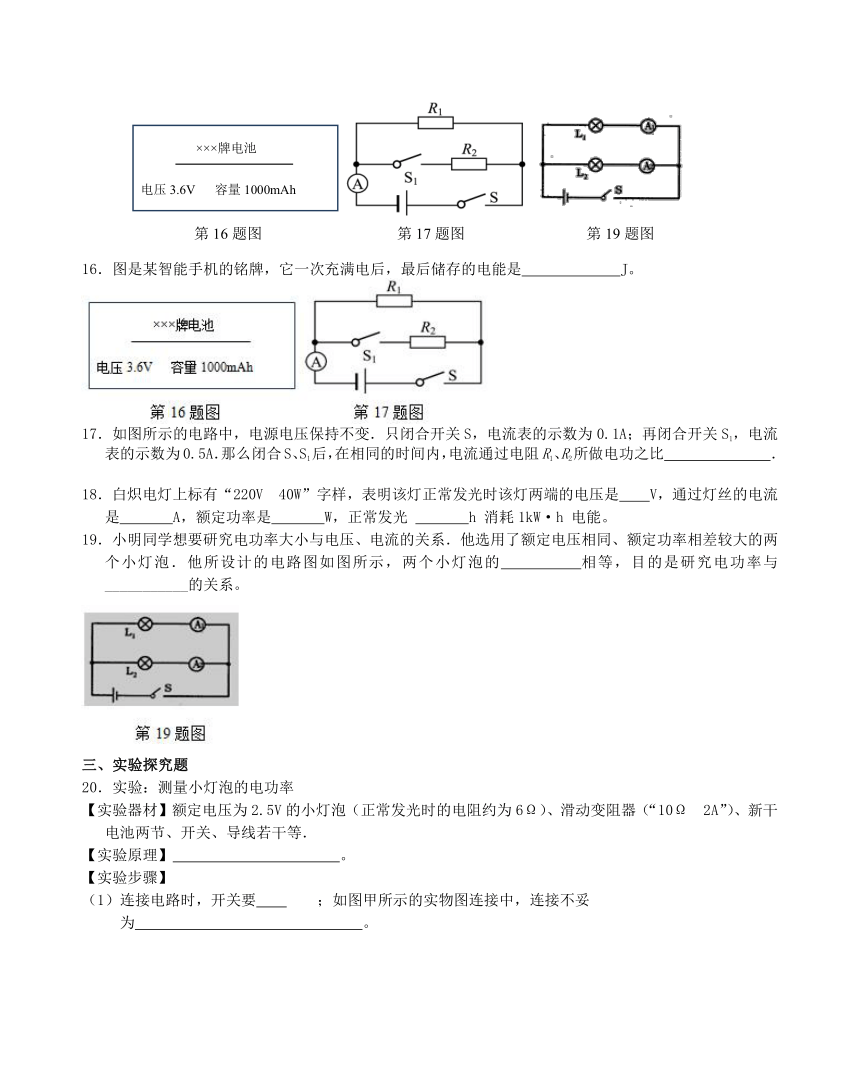

16．图是某智能手机的铭牌，它一次充满电后，最后储存的电能是 J。
17．如图所示的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.1A；再闭合开关S1，电流表的示数为0.5A．那么闭合S、S1后，在相同的时间内，电流通过电阻R1、R2所做电功之比 ．
18．白炽电灯上标有“220V 40W”字样，表明该灯正常发光时该灯两端的电压是 V，通过灯丝的电流是 A，额定功率是 W，正常发光 h 消耗1kW·h 电能。
19．小明同学想要研究电功率大小与电压、电流的关系．他选用了额定电压相同、额定功率相差较大的两个小灯泡．他所设计的电路图如图所示，两个小灯泡的 相等，目的是研究电功率与___________的关系。
三、实验探究题
20．实验：测量小灯泡的电功率
【实验器材】额定电压为2.5V的小灯泡（正常发光时的电阻约为6Ω）、滑动变阻器（“10Ω　2A”）、新干电池两节、开关、导线若干等．
【实验原理】 。
【实验步骤】
（1）连接电路时，开关要 ；如图甲所示的实物图连接中，连接不妥为 。
（2）闭合开关后，若出现下表所述的现象，请在表中空格处填写可能的原因：
现象 电灯的亮暗 电流表 电压表 可能的原因
1 亮 有示数 无示数
2 不亮 无示数 有示数
（3）排除故障后，当移动滑片P到某位置时，电压表示数如图乙所示；若要测量小灯泡的额定功率，此时应在此位置基础上将滑片P向 （选填“左”或“右”）移动，使电压表的示数为 V，此时电流表的示数如图丙所示，则小灯泡的额定功率是＿＿＿W．
21．如图所示，甲、乙完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b。
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温均相同的煤油。闭合开关一段时间，可以通过观察 情况，判断电阻丝产生热量的多少。此方案是探究 和时间相同时，电流通过电阻产生的热量与 大小的关系。
（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲 R乙时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体比热容关系c甲
c乙。
四、计算题
22． 如图所示，小灯泡L上标有“6V3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A。求：
（1）小灯泡L的电阻是多少？
（2）通过R0的电流是多少？
（3）电阻R0消耗的功率是多少
23．甲是某款电热水龙头。即开即热、冷热兼用。图乙是它的原理电路。R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如下表。不考虑温度对电阻丝的影响，请回答下列问题：
（1）开关置于2时，水龙头放出的水 （选填“冷”、“温”或“热”）水。此时电路中的电流时多大？
（2）水龙头放热水时，正常工作60s，消耗的电能是多少？
参考答案
1．C 2．D 3．B 4．D 5．A 6．A 7．C 8．C 9．B
10．D 11．C 12．B
13．电能表 并
14．1.8×1010 5×103
15．4W 2.25
16．12960
17．1:4
18．220 0.18 25
19．电压 电流
20．实验原理：P=UI
（1）断开 电流表量程选择错误（2）电压表开路 灯泡开路（3）左 2.5 0.6
21．（1）温度计示数 电流 电阻（2）＝ ＜
22．解：
（1）RL=U2/P=(6V)2/3W=12Ω
（2）I0===0.5A
I0=I－IL=2A－0.5A=1.5A
R0===4Ω
（3）P0=UI0=6V×1.5A=9W
23．解：
（1）当开关处于位置2时，只有电阻R1接入电路，电路电阻最大，
根据可知：此时功率最小，可见此时放出的是温水；
由P=UI得：此时电路工作电流I保===10A．
（2）水龙头放热水时，消耗的电能W=P热t=3000W×60s=1.8×105J．
第17题图
×××牌电池
电压3.6V 容量1000mAh
第16题图
第19题图
a
b
乙
甲
R乙
R甲
L
A
R0
甲
