人教版物理九年级全册 第二十一章信息的传递第1节现代顺风耳——电话习题课件(共15张PPT)

(共15张PPT)

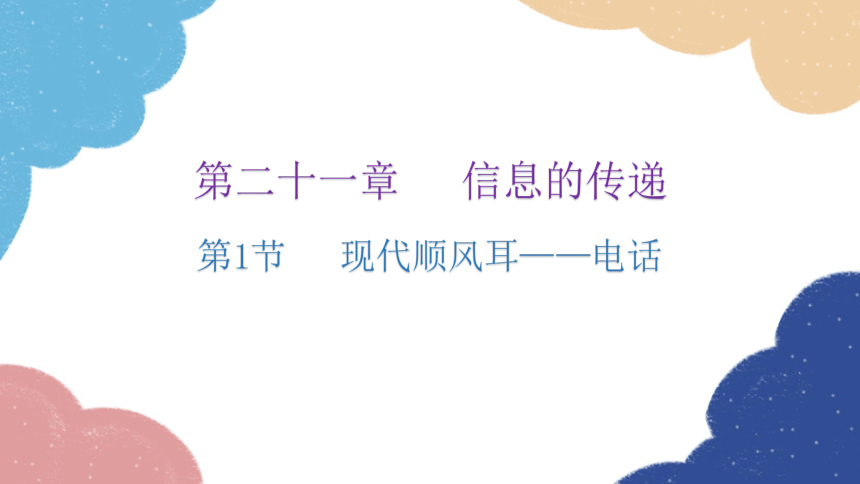

第二十一章 信息的传递
第1节 现代顺风耳——电话

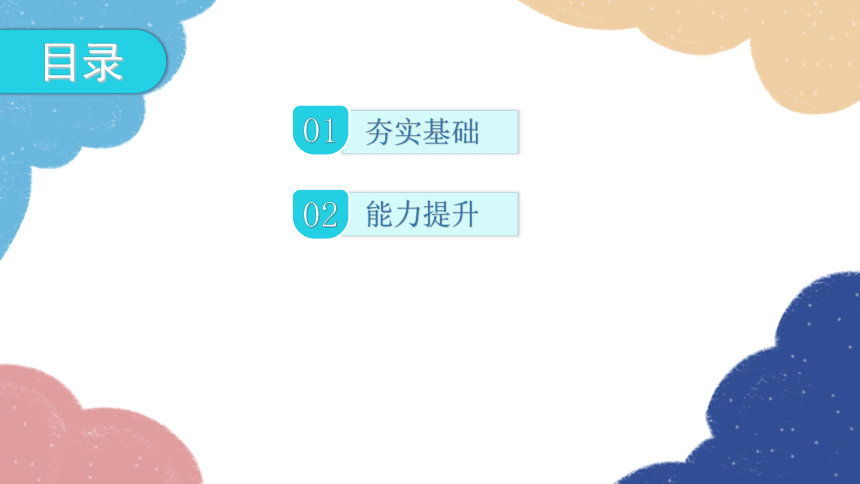

目录
01
02
能力提升
夯实基础
夯实基础

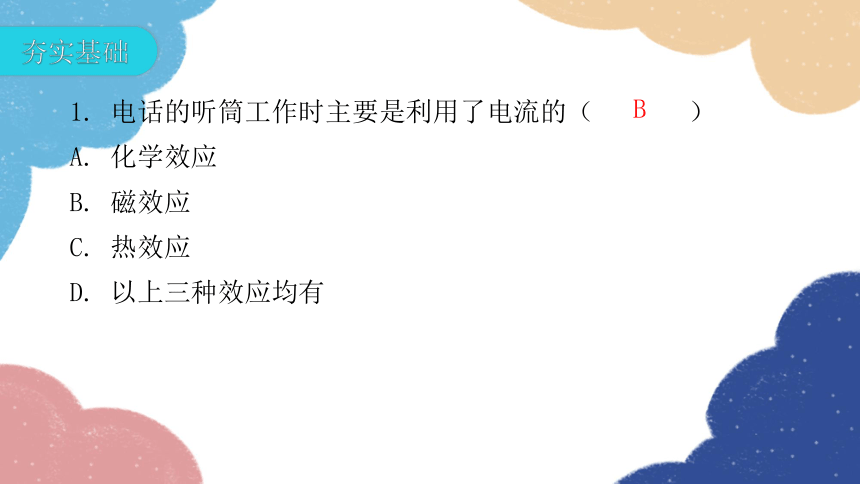

1. 电话的听筒工作时主要是利用了电流的（ ）
A. 化学效应
B. 磁效应
C. 热效应
D. 以上三种效应均有
B
2. 有的老师在上课时会使用“小蜜蜂”来扩音，使自己讲话的声音能让学生听得更清楚。“小蜜蜂”由一个带扬声器的机体和一个挂在嘴边的麦克风（小话筒）连接而成，关于“小蜜蜂”，下列说法正确的是（ ）
A. 它可以提高音调
B. 它可以增大响度
C. 它的扬声器端可把声信号转化为电信号
D. 它的小话筒端可把电信号转化为声信号
B

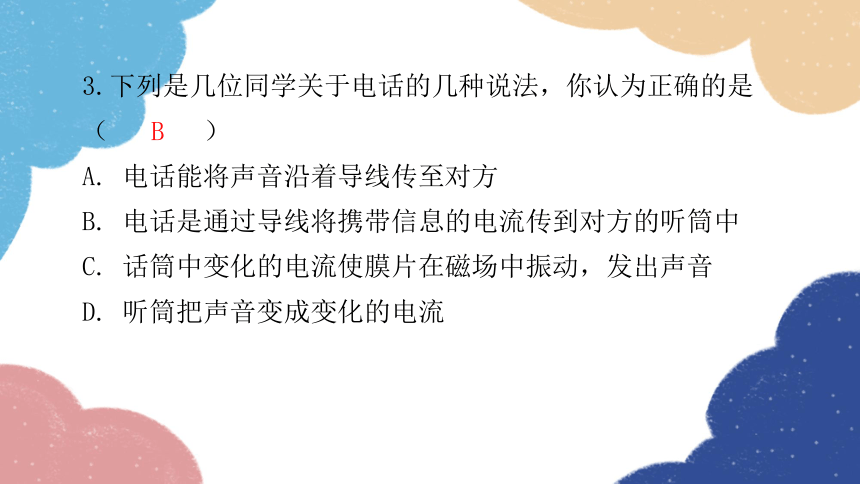

3.下列是几位同学关于电话的几种说法，你认为正确的是（ ）
A. 电话能将声音沿着导线传至对方
B. 电话是通过导线将携带信息的电流传到对方的听筒中
C. 话筒中变化的电流使膜片在磁场中振动，发出声音
D. 听筒把声音变成变化的电流
B

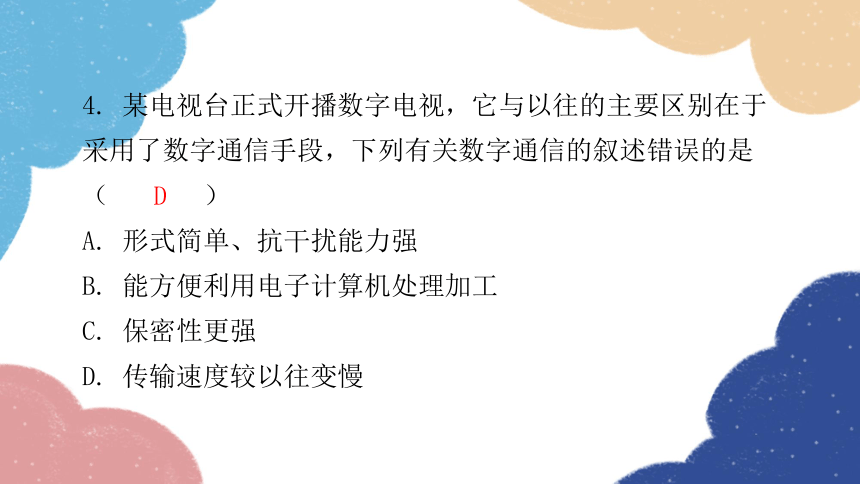

4. 某电视台正式开播数字电视，它与以往的主要区别在于采用了数字通信手段，下列有关数字通信的叙述错误的是（ ）
A. 形式简单、抗干扰能力强
B. 能方便利用电子计算机处理加工
C. 保密性更强
D. 传输速度较以往变慢
D
5.打长途电话有时会出现“占线”现象，下列叙述正确的是（ ）
A. 对方一定正在使用电话
B. 一定是交换机之间工作线路太忙
C. 一定是对方的电话坏了
D. 可能是交换机之间工作线路太忙
D
6.有几位同学在学校用“IC”卡打电话时，议论起电话交换机，他们有以下几种说法，其中不正确的是（ ）
A.早期的电话交换机是靠话务员手工操作来接线和拆线的
B.自动电话交换机是通过计算机自动接通话机的
C.程控电话交换机是通过计算机自动接通话机的
D.电话交换机提高了线路的利用率，减少了电话线的数量
B
7. 如图K21-1-1所示，甲是声音信号波形，乙和丙是通过处理后传递的电流信号，其中________________是模拟信号，________________是数字信号。
乙
丙
8. 图K21-1-2是磁带录音机录音原理的示意图。录音时，动圈式话筒将声信号转换为电信号送到录音磁头；录音磁头是一个蹄形电磁铁，它的磁性强弱随电信号变化，将电信号转换为磁信号；录音磁带贴着录音磁头移动，上面的磁粉被磁化，声音信号被记录在磁带上。
能力提升
关于磁带录音机录音过程，下列说法正确的是 （ ）
A. 话筒将声信号转换为电信号利用了电流的磁效应
B. 录音磁头将电信号转换为磁信号利用了电磁感应原理
C. 话筒将声信号转换为电信号利用了电磁感应原理
D. 录音磁头将磁信号转化为声信号
C
9. 图K21-1-3是一种常用的动圈式话筒（麦克风）及其原理图。当你对着话筒说话时，声带________________发出声音，声波使与金属膜片相连的音圈振动。音圈即线圈，它在磁场中能产生随声音变化而变化的电流，这是________________现象。这个过程将声音信号转换成________________信号。
振动
电磁感应
电
10.（拓展应用）为了探究话筒的原理，小明同学做了如下实验：
(1)将电源、炭粒话筒、电流表串联起来，用手摇动炭粒话筒，观察到电流表的示数不断变化，这说明炭粒话筒受到振动后，电阻阻值________________(填“发生变化”或“不变”)。
发生变化
(2)用嘴对着话筒前边吹气或大声喊话，可以观察到电流表示数会发生变化，声音越大时，电路中的电流________________(填“越大”或“越小”)，说明电流随着________________的变化而变化。
越大
声音响度
谢 谢
