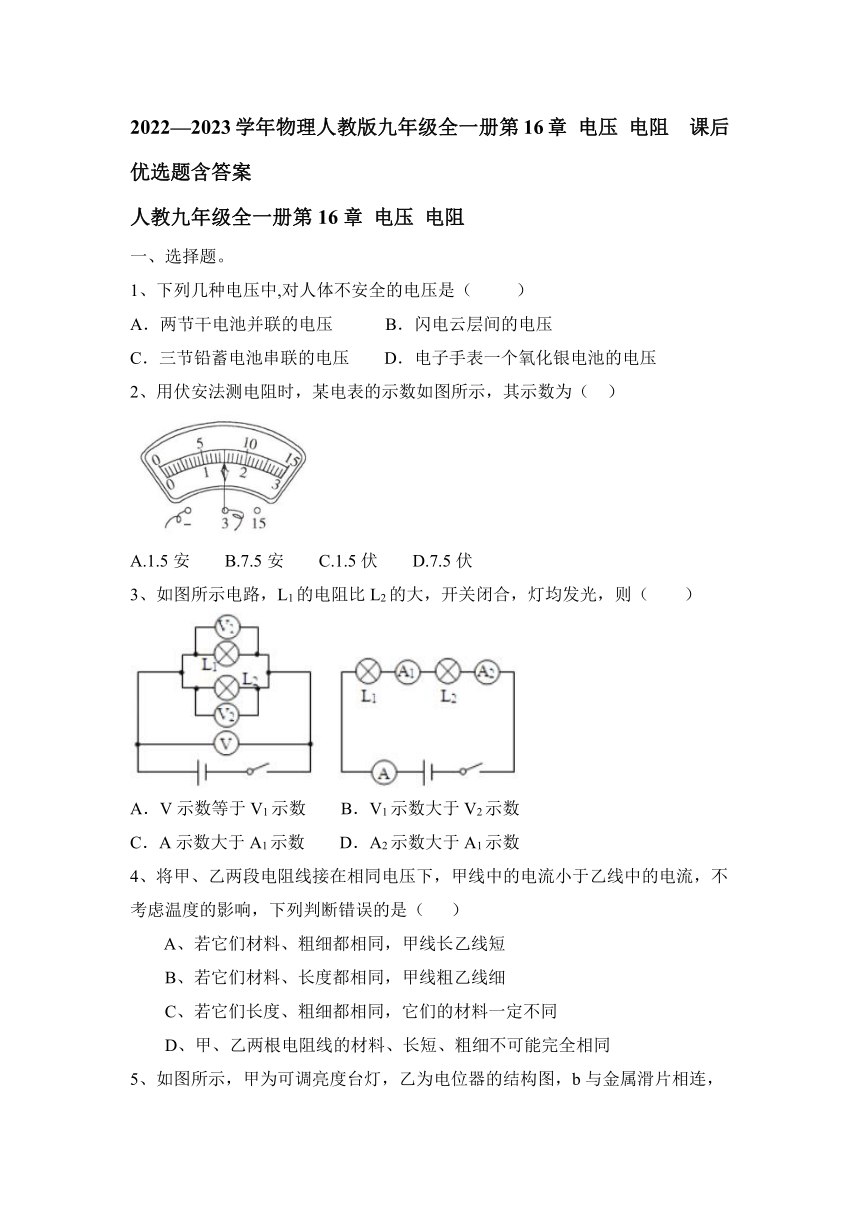

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 课后优选题含答案

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 课后优选题含答案
人教九年级全一册第16章 电压 电阻
一、选择题。
1、下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压 B．闪电云层间的电压
C．三节铅蓄电池串联的电压 D．电子手表一个氧化银电池的电压
2、用伏安法测电阻时，某电表的示数如图所示，其示数为（ ）
A.1.5安 B.7.5安 C.1.5伏 D.7.5伏
3、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
4、将甲、乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断错误的是（ ）
A、若它们材料、粗细都相同，甲线长乙线短
B、若它们材料、长度都相同，甲线粗乙线细
C、若它们长度、粗细都相同，它们的材料一定不同
D、甲、乙两根电阻线的材料、长短、粗细不可能完全相同

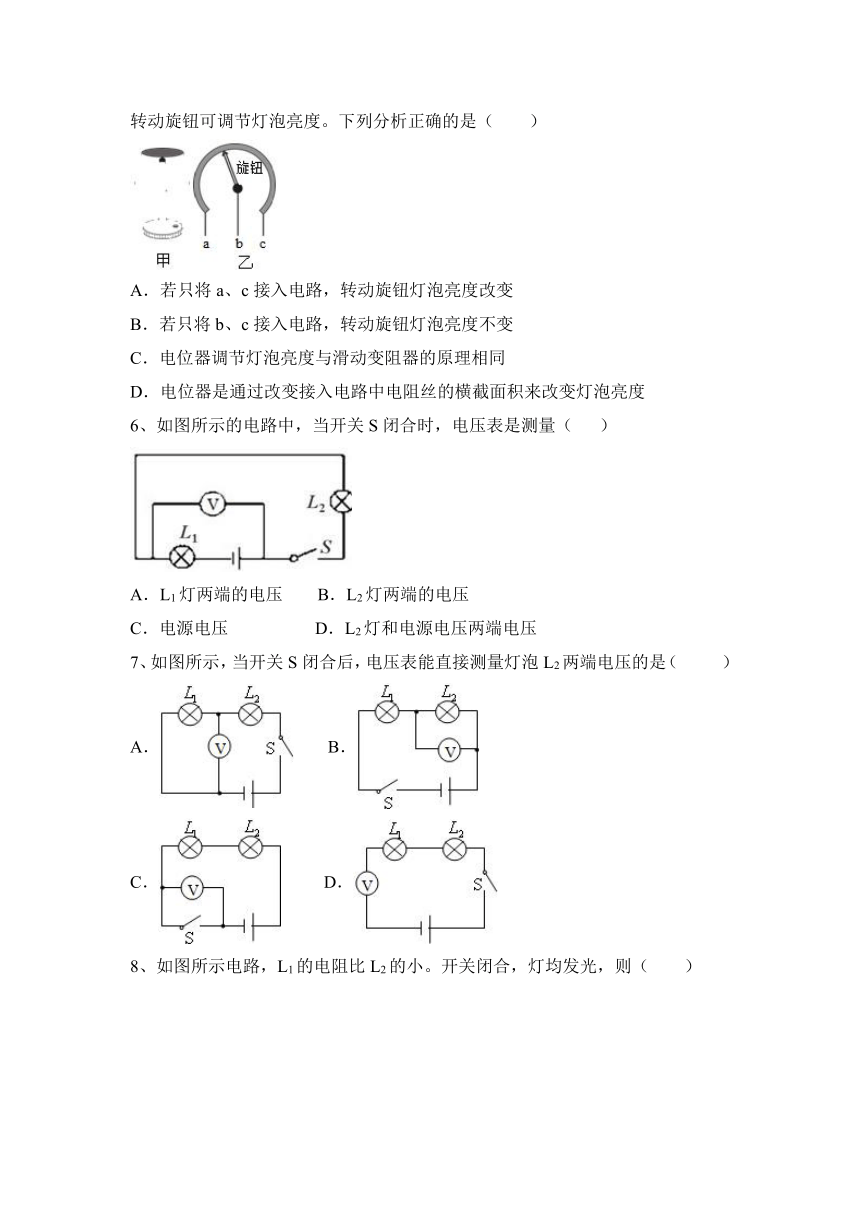

5、如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
6、如图所示的电路中，当开关S闭合时，电压表是测量（ ）
A．L1灯两端的电压 B．L2灯两端的电压
C．电源电压 D．L2灯和电源电压两端电压
7、如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B．
C． D．

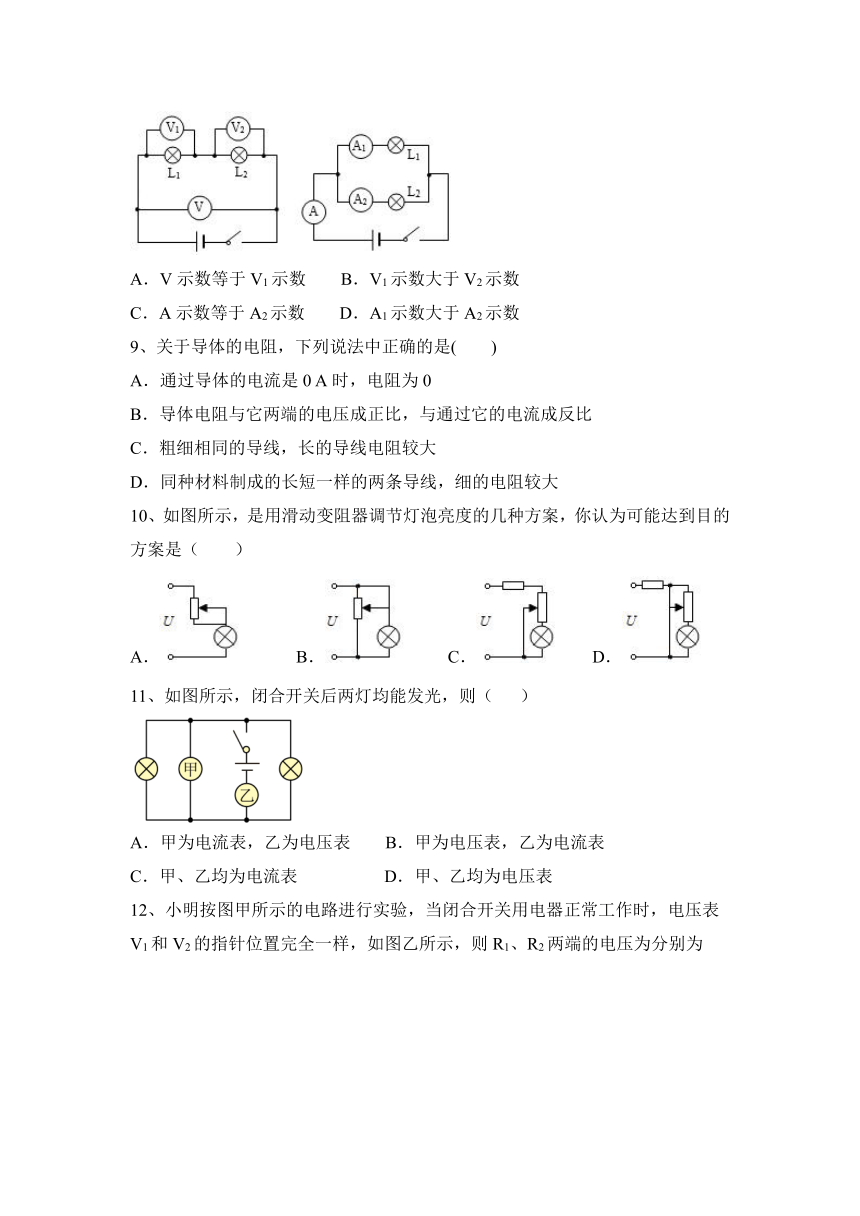

8、如图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则（　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数等于A2示数 D．A1示数大于A2示数
9、关于导体的电阻，下列说法中正确的是(　　)
A．通过导体的电流是0 A时，电阻为0
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
10、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A． B． C． D．
11、如图所示，闭合开关后两灯均能发光，则（ ）
A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表
C．甲、乙均为电流表 D．甲、乙均为电压表
12、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（　　）
A．1.2V 6V B．1.4V 5.2V
C．4.8V 1.2V D．1.4V 3.8V
13、有一根镍铬合金丝，要使它接入电路的电阻变大，可以采取的方法有（不考虑温度变化）（　　）
A.将这根合金丝对折后接入电路 B.将这根合金丝拉长后接入电路
C.提高合金丝两端的电压 D.使通过这根合金丝的电流变小
14、滑动变阻器现有以下四种接法，当滑动变阻器的滑片向右端滑动时，变阻器接入电路阻值变小的是（　　）
A．只有① B．只有②③ C．只有③ D．只有③④
*15、在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向左端滑动时灯泡逐渐变亮，应选择下列哪种接法（　　）
A．M接C，N接B B．M接C，N接D
C．M接A，N接B D．M接A，N接D
二、填空题。
16、电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
17、如图甲所示电路，电源电压为3 V，当S闭合时，电压表的读数如图乙所示，则L2两端的电压为________V；当S由闭合改为断开时，电压表示数将________（选填“变大”或“变小”或“不变”）。
18、上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为_____伏，这些用电器是_____的（选填串联或并联），工作时将_____能分别转化为光能、机械能等。
19、物理实验中经常用到的滑动变阻器．将它连入电路，移动滑片可以改变连入电路中的电阻值，变阻器是通过改变电阻丝的________ 来改变电阻的大小．
20、如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元。
21、亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
22、如图所示，甲、乙分别是电路图丙中V1和V2的读数示意图，则那么L1两端的电压是　 　V，L2两端的电压是　 　V，电源电压是　 　V。
三、作图题。
23、已知通过L1和L2的电流分别是0.2 A和0.3 A，请按下列要求连接实物图，并画出电路图：(1)电压表测量L1的电压；(2)电流表测量通过L1和L2的电流；(3)两节干电池串联起来使用；(4)连线不能交叉。
四、实验题。
24、某学习小组在探讨影响导体电阻大小因素时，找资料发现在导体材料和粗细相同时，其电阻与长度成正比，即可以用下述表达式表示：R＝kx，其中k为比例常数，x为导体的长度。于是他们用下面的器材：电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等及图甲所示电路来探究此问题，图中AB为镍铬合金丝，P为滑动端，图乙为实物连线图。
(1)他们的实验方法是控制了____________不变。
(2)调节镍铬合金丝上的滑动片，电压表的示数____(选填“能”或“不能”)反映导体AP间电阻的变化。
(3)要完成此实验，除了记录电压表示数外，还需要的测量器材是__________。
25、在探究“串联电路的电压规律”时，小李同学设计了如图所示的电路
（1）开关闭合前，滑片P应　 　连线的下接线柱（远离/靠近）。开关闭合后，电压表测灯　 　两端的电压；为了测量BC两点间的电压，小李将接A点的线端改接到C点，闭合开关后，发现　 　。
A．电压表无示数 B．示数超过电压表量程 C．电压表指针反偏
（2）为了测量两灯的总电压，只需改动一根导线就可测得总电压，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
五、计算题。
26、在如图甲所示电路中，电源电压保持不变，当闭合开关时，两灯正常工作。电压表V1和V2的指针位置完全一样，如图乙所示。已知图乙电压表的量程分别为0﹣3V和0﹣15V，求：
（1）电源电压；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 课后优选题含答案
人教九年级全一册第16章 电压 电阻
一、选择题。
1、下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压 B．闪电云层间的电压
C．三节铅蓄电池串联的电压 D．电子手表一个氧化银电池的电压
【答案】B
2、用伏安法测电阻时，某电表的示数如图所示，其示数为（ ）
A.1.5安 B.7.5安 C.1.5伏 D.7.5伏
【答案】C
3、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
【答案】A
4、将甲、乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断错误的是（ ）
A、若它们材料、粗细都相同，甲线长乙线短
B、若它们材料、长度都相同，甲线粗乙线细
C、若它们长度、粗细都相同，它们的材料一定不同
D、甲、乙两根电阻线的材料、长短、粗细不可能完全相同
【答案】B
5、如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
【答案】C。
6、如图所示的电路中，当开关S闭合时，电压表是测量（ ）
A．L1灯两端的电压 B．L2灯两端的电压
C．电源电压 D．L2灯和电源电压两端电压
【答案】B
7、如图所示，当开关S闭合后，电压表能直接测量灯泡L2两端电压的是（ ）
A． B．
C． D．
【答案】B
8、如图所示电路，L1的电阻比L2的小。开关闭合，灯均发光，则（　　）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数等于A2示数 D．A1示数大于A2示数
【答案】D
9、关于导体的电阻，下列说法中正确的是(　　)
A．通过导体的电流是0 A时，电阻为0
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
【答案】D
10、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A． B． C． D．
【答案】A。
11、如图所示，闭合开关后两灯均能发光，则（ ）
A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表
C．甲、乙均为电流表 D．甲、乙均为电压表
【答案】B
12、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（　　）
A．1.2V 6V B．1.4V 5.2V
C．4.8V 1.2V D．1.4V 3.8V
【答案】C
13、有一根镍铬合金丝，要使它接入电路的电阻变大，可以采取的方法有（不考虑温度变化）（　　）
A.将这根合金丝对折后接入电路 B.将这根合金丝拉长后接入电路
C.提高合金丝两端的电压 D.使通过这根合金丝的电流变小
【答案】B
14、滑动变阻器现有以下四种接法，当滑动变阻器的滑片向右端滑动时，变阻器接入电路阻值变小的是（　　）
A．只有① B．只有②③ C．只有③ D．只有③④
【答案】D。
*15、在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向左端滑动时灯泡逐渐变亮，应选择下列哪种接法（　　）
A．M接C，N接B B．M接C，N接D
C．M接A，N接B D．M接A，N接D
【答案】A。
二、填空题。
16、电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
【答案】U 伏特 伏 V 220 1.5 2 36
17、如图甲所示电路，电源电压为3 V，当S闭合时，电压表的读数如图乙所示，则L2两端的电压为________V；当S由闭合改为断开时，电压表示数将________（选填“变大”或“变小”或“不变”）。
【答案】1.6 变大
18、上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为_____伏，这些用电器是_____的（选填串联或并联），工作时将_____能分别转化为光能、机械能等。
【答案】220 并联 电
19、物理实验中经常用到的滑动变阻器．将它连入电路，移动滑片可以改变连入电路中的电阻值，变阻器是通过改变电阻丝的________ 来改变电阻的大小．
【答案】长度
20、如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元。
【答案】1123.2，2246.4
21、亲爱的同学：你会使用下面的实验仪器吗？如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是_____，示数为______。
【答案】电压 0～10V 4V
22、如图所示，甲、乙分别是电路图丙中V1和V2的读数示意图，则那么L1两端的电压是　 　V，L2两端的电压是　 　V，电源电压是　 　V。
【答案】2.4； 7.1； 9.5
三、作图题。
23、已知通过L1和L2的电流分别是0.2 A和0.3 A，请按下列要求连接实物图，并画出电路图：(1)电压表测量L1的电压；(2)电流表测量通过L1和L2的电流；(3)两节干电池串联起来使用；(4)连线不能交叉。
【答案】如图所示：
四、实验题。
24、某学习小组在探讨影响导体电阻大小因素时，找资料发现在导体材料和粗细相同时，其电阻与长度成正比，即可以用下述表达式表示：R＝kx，其中k为比例常数，x为导体的长度。于是他们用下面的器材：电压恒定的电源、开关、粗细均匀的镍铬合金丝、电压表等及图甲所示电路来探究此问题，图中AB为镍铬合金丝，P为滑动端，图乙为实物连线图。
(1)他们的实验方法是控制了____________不变。
(2)调节镍铬合金丝上的滑动片，电压表的示数____(选填“能”或“不能”)反映导体AP间电阻的变化。
(3)要完成此实验，除了记录电压表示数外，还需要的测量器材是__________。
【答案】电流的大小 能 刻度尺
25、在探究“串联电路的电压规律”时，小李同学设计了如图所示的电路
（1）开关闭合前，滑片P应　 　连线的下接线柱（远离/靠近）。开关闭合后，电压表测灯　 　两端的电压；为了测量BC两点间的电压，小李将接A点的线端改接到C点，闭合开关后，发现　 　。
A．电压表无示数 B．示数超过电压表量程 C．电压表指针反偏
（2）为了测量两灯的总电压，只需改动一根导线就可测得总电压，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线。
【答案】（1）远离；L1；C； （2）如图所示：
五、计算题。
26、在如图甲所示电路中，电源电压保持不变，当闭合开关时，两灯正常工作。电压表V1和V2的指针位置完全一样，如图乙所示。已知图乙电压表的量程分别为0﹣3V和0﹣15V，求：
（1）电源电压；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
【解答】（1）由图甲可知，L1、L2串联，电压表V1测量的是电源电压，电压表V2测量L2两端电压，
根据串联电路两端电压等于各部分电压之和可知，V1的示数应大于V2的示数，而V1和V2的指针位置完全一样，所以V1使用的量程为0～15V，分度值为0.5V，示数为7.5V，即电源电压U＝7.5V；
（2）V2使用的量程为0～3V，分度值为0.1V，示数为1.5V，即L2的电压U2＝1.5V；
（3）灯L1两端的电压：U1＝U﹣U2＝7.5V﹣1.5V＝6V。
答：（1）电源电压为7.5V；
（2）灯L2两端的电压为1.5V；
（3）灯L1两端的电压为6V。
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
【解答】（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
