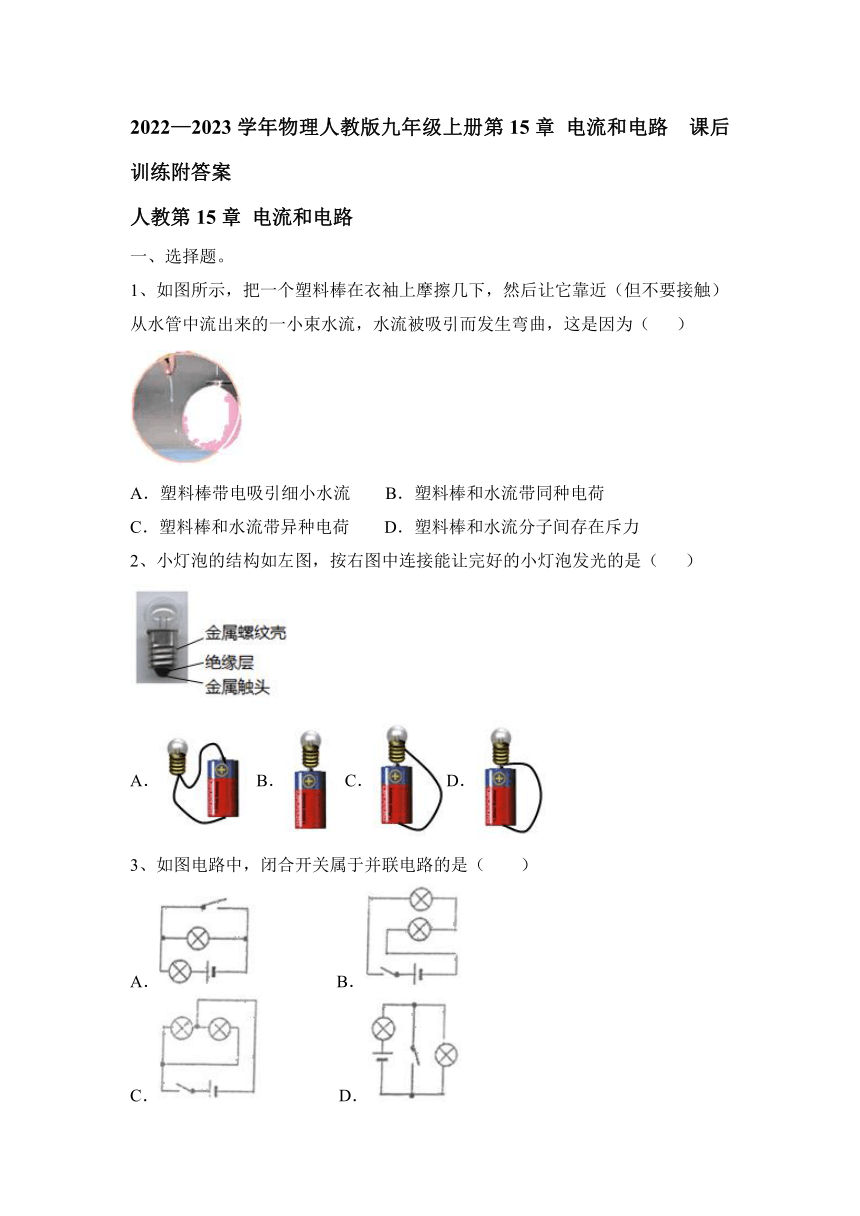

2022—2023学年物理人教版九年级上册第15章 电流和电路 课后训练附答案

2022—2023学年物理人教版九年级上册第15章 电流和电路 课后训练附答案
人教第15章 电流和电路
一、选择题。
1、如图所示，把一个塑料棒在衣袖上摩擦几下，然后让它靠近（但不要接触）从水管中流出来的一小束水流，水流被吸引而发生弯曲，这是因为（ ）
A．塑料棒带电吸引细小水流 B．塑料棒和水流带同种电荷
C．塑料棒和水流带异种电荷 D．塑料棒和水流分子间存在斥力
2、小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A．B． C．D．
3、如图电路中，闭合开关属于并联电路的是（　　）
A． B．
C． D．

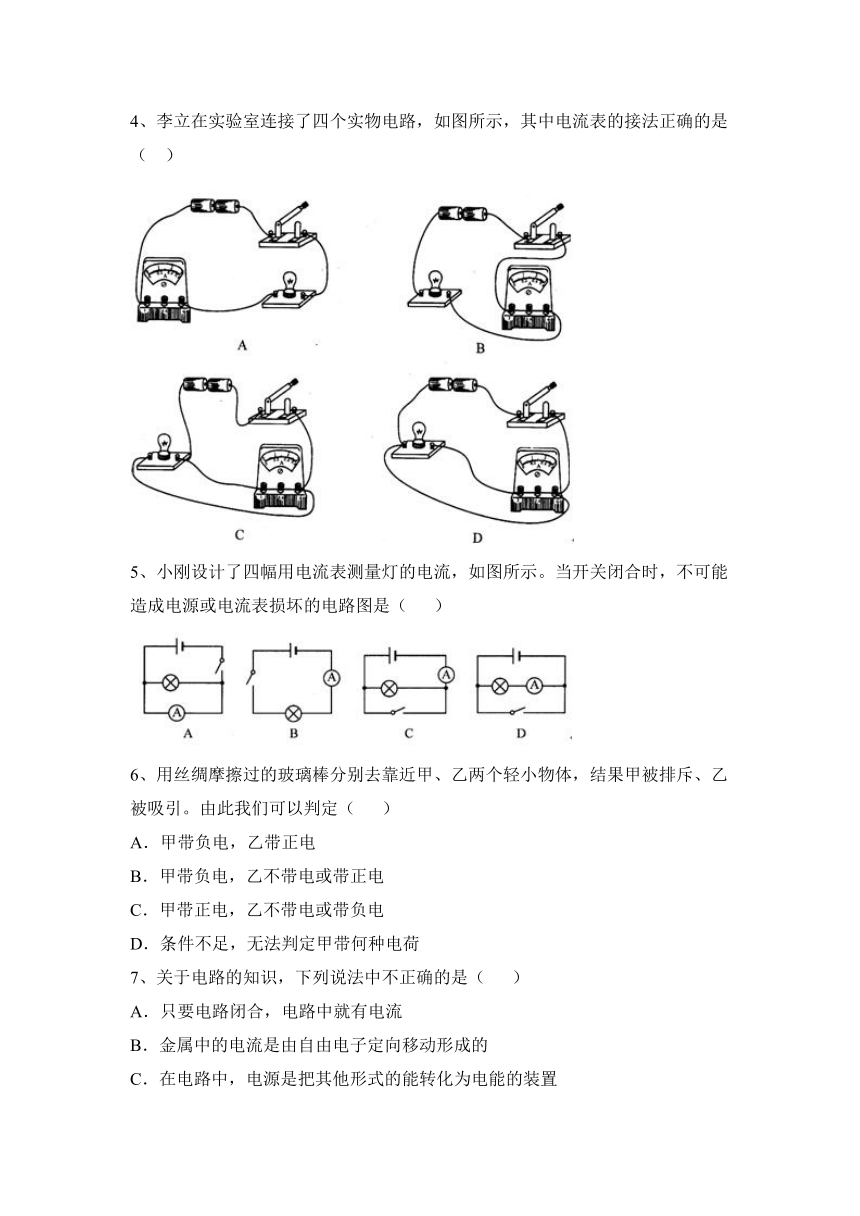

4、李立在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（ ）
5、小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能造成电源或电流表损坏的电路图是（ ）
6、用丝绸摩擦过的玻璃棒分别去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。由此我们可以判定（ ）
A．甲带负电，乙带正电
B．甲带负电，乙不带电或带正电
C．甲带正电，乙不带电或带负电
D．条件不足，无法判定甲带何种电荷
7、关于电路的知识，下列说法中不正确的是（ ）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的

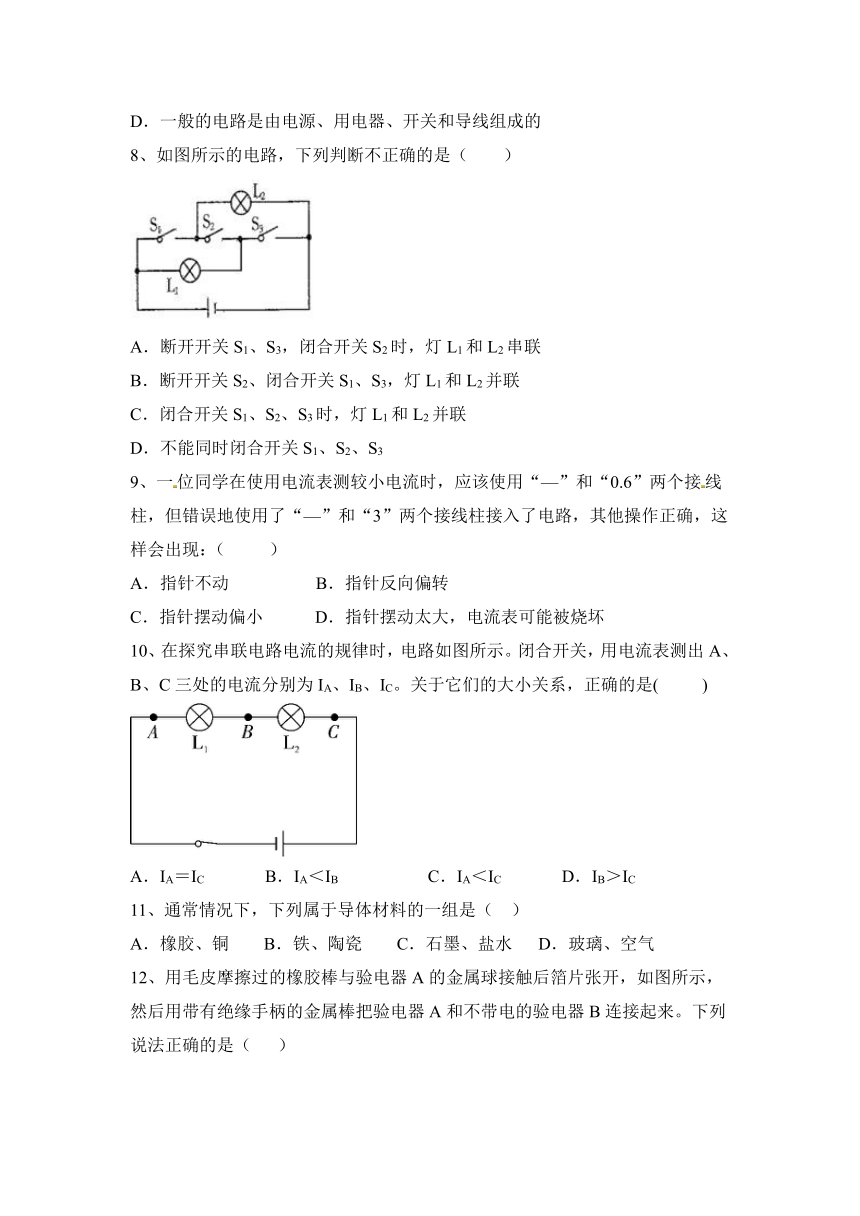

8、如图所示的电路，下列判断不正确的是（　　）
A．断开开关S1、S3，闭合开关S2时，灯L1和L2串联
B．断开开关S2、闭合开关S1、S3，灯L1和L2并联
C．闭合开关S1、S2、S3时，灯L1和L2并联
D．不能同时闭合开关S1、S2、S3
9、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏
10、在探究串联电路电流的规律时，电路如图所示。闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是( )
A．IA＝IC B．IA＜IB C．IA＜IC D．IB＞IC
11、通常情况下，下列属于导体材料的一组是（ ）
A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水 D．玻璃、空气

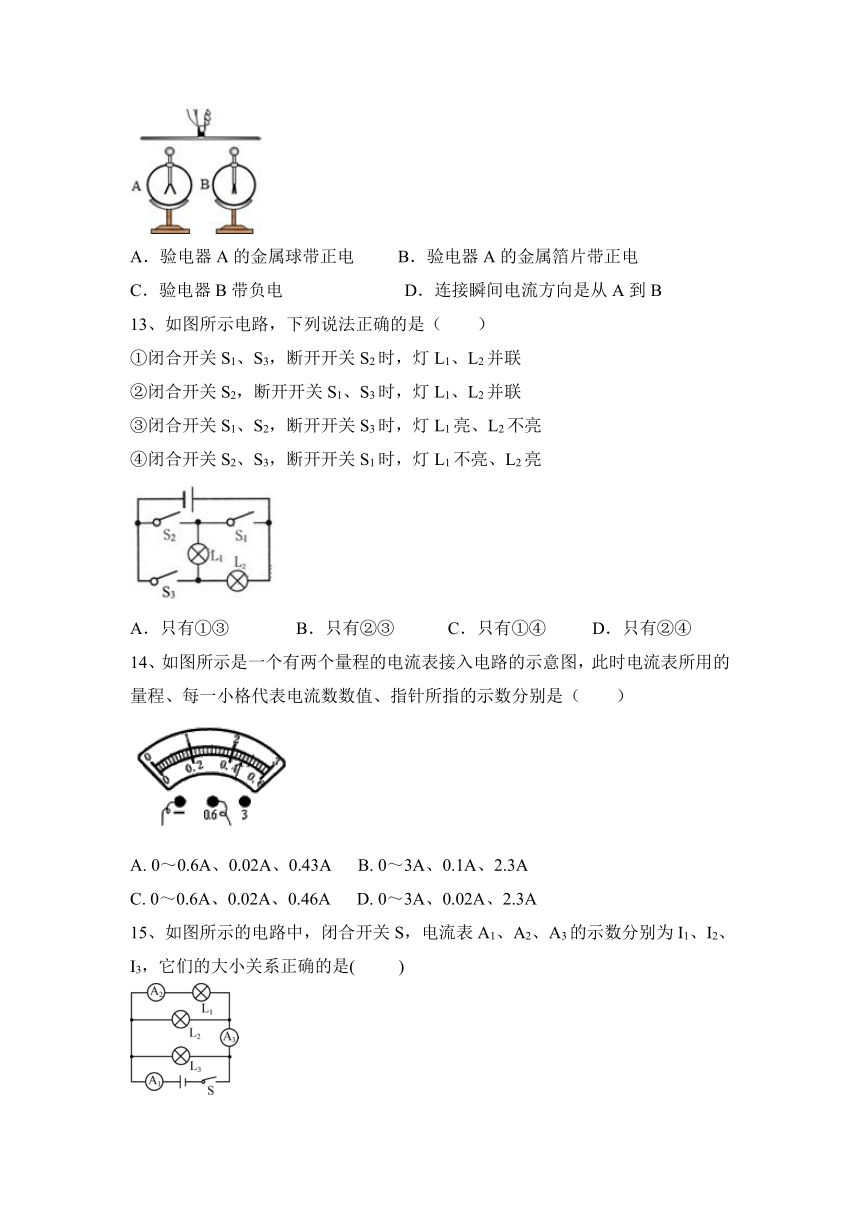

12、用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B
13、如图所示电路，下列说法正确的是（　　）
①闭合开关S1、S3，断开开关S2时，灯L1、L2并联
②闭合开关S2，断开开关S1、S3时，灯L1、L2并联
③闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
④闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮
A．只有①③ B．只有②③ C．只有①④ D．只有②④
14、如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是（　　）

A. 0～0.6A、0.02A、0.43A B. 0～3A、0.1A、2.3A
C. 0～0.6A、0.02A、0.46A D. 0～3A、0.02A、2.3A
15、如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是( )
A．I1＝I2＝I3 B．I1＞I2＝I3
C．I1＞I3＞I2 D．I1＞I2＞I3

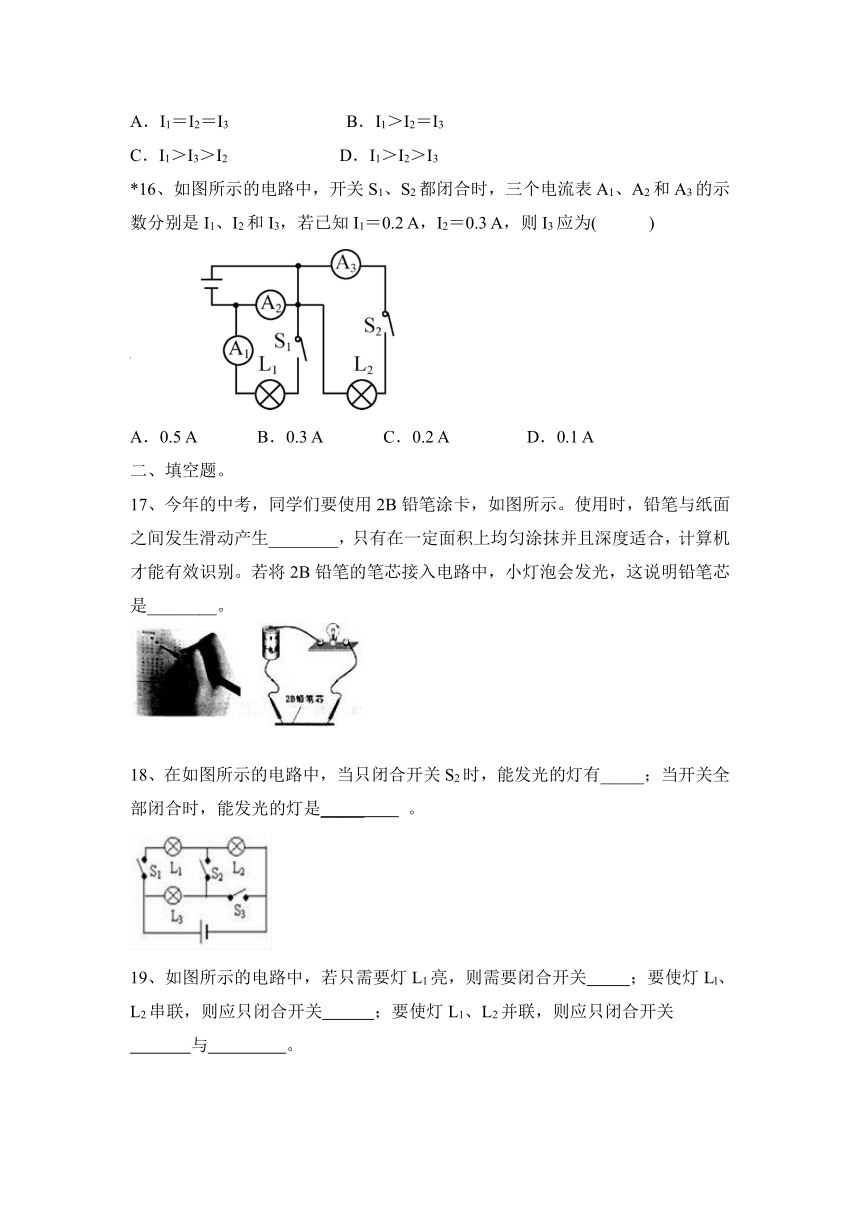

*16、如图所示的电路中，开关S1、S2都闭合时，三个电流表A1、A2和A3的示数分别是I1、I2和I3，若已知I1＝0.2 A，I2＝0.3 A，则I3应为( )
A．0.5 A B．0.3 A C．0.2 A D．0.1 A
二、填空题。
17、今年的中考，同学们要使用2B铅笔涂卡，如图所示。使用时，铅笔与纸面之间发生滑动产生________，只有在一定面积上均匀涂抹并且深度适合，计算机才能有效识别。若将2B铅笔的笔芯接入电路中，小灯泡会发光，这说明铅笔芯是________。
18、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____ 。
19、如图所示的电路中，若只需要灯L1亮，则需要闭合开关　 　；要使灯Ll、L2串联，则应只闭合开关　 　；要使灯L1、L2并联，则应只闭合开关
　 与 　 。
20、将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)端相连．若电路中电流约为0.4 A，则电流表的量程应选用 A.
21、如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示，其中a电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_______A。
22、将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带 电，这是因为 电荷相互 ．
23、如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
24、在如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1　 　，灯泡L2　 　（选填“发光”或“不发光”），电流表示数　 　。
25、小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
三、作图题。
26、根据以下要求，设计电路，将设计好的电路图画在方框中，并在图中用笔画线代替导、线连接相应的实物电路。要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光。
四、实验题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
28、在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)若要测量干路电流，则电流表应接在图甲中的 处。
(2)小明同学在测量前，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，读出电流表示数填入下列表格中。
位置 A B C
电流I/A 0.24 A 0.3 0.54
(3)再测出B、C两处的电流如表所示，由此得出初步结论： (只写表达式)。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是 。
2022—2023学年物理人教版九年级上册第15章 电流和电路 课后训练附答案
人教第15章 电流和电路
一、选择题。
1、如图所示，把一个塑料棒在衣袖上摩擦几下，然后让它靠近（但不要接触）从水管中流出来的一小束水流，水流被吸引而发生弯曲，这是因为（ ）
A．塑料棒带电吸引细小水流 B．塑料棒和水流带同种电荷
C．塑料棒和水流带异种电荷 D．塑料棒和水流分子间存在斥力
【答案】A
2、小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A．B． C．D．
【答案】C
3、如图电路中，闭合开关属于并联电路的是（　　）
A． B．
C． D．
【答案】C
4、李立在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（ ）
【答案】A
5、小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能造成电源或电流表损坏的电路图是（ ）
【答案】B
6、用丝绸摩擦过的玻璃棒分别去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。由此我们可以判定（ ）
A．甲带负电，乙带正电
B．甲带负电，乙不带电或带正电
C．甲带正电，乙不带电或带负电
D．条件不足，无法判定甲带何种电荷
【答案】C
7、关于电路的知识，下列说法中不正确的是（ ）
A．只要电路闭合，电路中就有电流
B．金属中的电流是由自由电子定向移动形成的
C．在电路中，电源是把其他形式的能转化为电能的装置
D．一般的电路是由电源、用电器、开关和导线组成的
【答案】A
8、如图所示的电路，下列判断不正确的是（　　）
A．断开开关S1、S3，闭合开关S2时，灯L1和L2串联
B．断开开关S2、闭合开关S1、S3，灯L1和L2并联
C．闭合开关S1、S2、S3时，灯L1和L2并联
D．不能同时闭合开关S1、S2、S3
【答案】C
9、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏
【答案】C
10、在探究串联电路电流的规律时，电路如图所示。闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是( )
A．IA＝IC B．IA＜IB C．IA＜IC D．IB＞IC
【答案】A
11、通常情况下，下列属于导体材料的一组是（ ）
A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水 D．玻璃、空气
【答案】C
12、用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B
【答案】C
13、如图所示电路，下列说法正确的是（　　）
①闭合开关S1、S3，断开开关S2时，灯L1、L2并联
②闭合开关S2，断开开关S1、S3时，灯L1、L2并联
③闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
④闭合开关S2、S3，断开开关S1时，灯L1不亮、L2亮
A．只有①③ B．只有②③ C．只有①④ D．只有②④
【答案】C
14、如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是（　　）

A. 0～0.6A、0.02A、0.43A B. 0～3A、0.1A、2.3A
C. 0～0.6A、0.02A、0.46A D. 0～3A、0.02A、2.3A
【答案】C
15、如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是( )
A．I1＝I2＝I3 B．I1＞I2＝I3
C．I1＞I3＞I2 D．I1＞I2＞I3
【答案】C
*16、如图所示的电路中，开关S1、S2都闭合时，三个电流表A1、A2和A3的示数分别是I1、I2和I3，若已知I1＝0.2 A，I2＝0.3 A，则I3应为( )
A．0.5 A B．0.3 A C．0.2 A D．0.1 A
【答案】B
二、填空题。
17、今年的中考，同学们要使用2B铅笔涂卡，如图所示。使用时，铅笔与纸面之间发生滑动产生________，只有在一定面积上均匀涂抹并且深度适合，计算机才能有效识别。若将2B铅笔的笔芯接入电路中，小灯泡会发光，这说明铅笔芯是________。
【答案】摩擦 导体
18、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____ 。
【答案】L2和L3 L1和L3
19、如图所示的电路中，若只需要灯L1亮，则需要闭合开关　 　；要使灯Ll、L2串联，则应只闭合开关　 　；要使灯L1、L2并联，则应只闭合开关
　 与 　 。
【答案】S1 S3 S1 与S2
20、将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)端相连．若电路中电流约为0.4 A，则电流表的量程应选用 A.
【答案】A 0～0.6
21、如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示，其中a电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为_______A。
【答案】L1 1.2
22、将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带 电，这是因为 电荷相互 ．
【答案】正 同种 排斥
23、如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
【答案】正 金属球到金属箔片
24、在如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1　 　，灯泡L2　 　（选填“发光”或“不发光”），电流表示数　 　。
【答案】发光 不发光 变小
25、小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
【答案】a 0.32A
三、作图题。
26、根据以下要求，设计电路，将设计好的电路图画在方框中，并在图中用笔画线代替导、线连接相应的实物电路。要求：
（1）只闭合S1时，红灯发光，绿灯不发光
（2）S1、S2都闭合时，两灯都发光
（3）只闭合S2时，两灯均不发光。
【答案】如图所示：
四、实验题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
【答案】（1）①电源；②不能；
（2）①错误；②将两只灯泡交换位置，再比较亮度。
28、在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)若要测量干路电流，则电流表应接在图甲中的 处。
(2)小明同学在测量前，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，读出电流表示数填入下列表格中。
位置 A B C
电流I/A 0.24 A 0.3 0.54
(3)再测出B、C两处的电流如表所示，由此得出初步结论： (只写表达式)。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是 。
【答案】C 电流表指针未调零 IC＝IA＋IB 换用规格不同的灯泡多次实验
