第3节 凸透镜成像的规律
第五章 透镜及其应用
情景导入
用凸透镜观察课本上的字，让凸透镜逐渐远离课本，发现了什么现象？凸透镜还能成什么样的像？

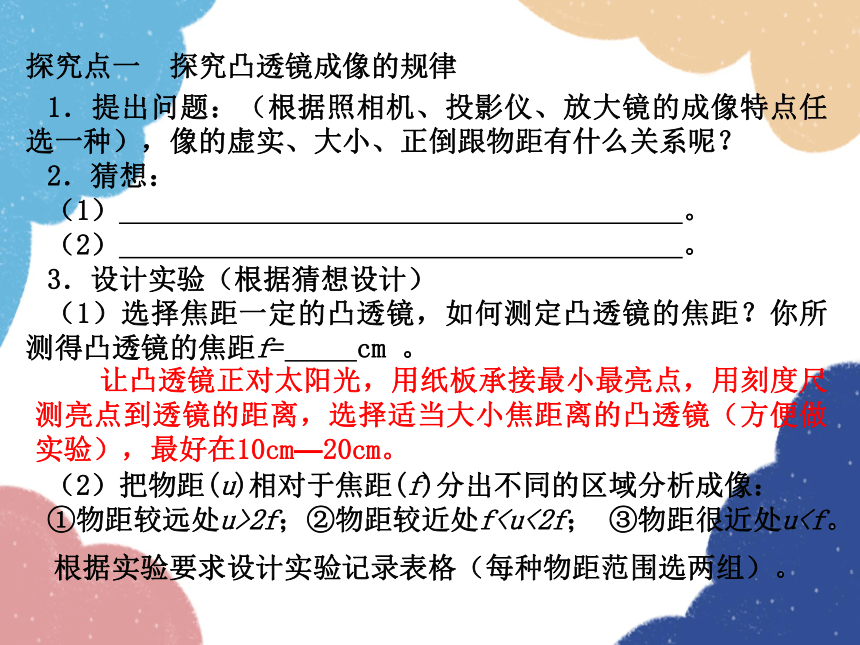

探究点一 探究凸透镜成像的规律
1．提出问题：（根据照相机、投影仪、放大镜的成像特点任选一种），像的虚实、大小、正倒跟物距有什么关系呢？
2．猜想：
（1） 。
（2） 。
3．设计实验（根据猜想设计）
（1）选择焦距一定的凸透镜，如何测定凸透镜的焦距？你所测得凸透镜的焦距f= cm 。
（2）把物距(u)相对于焦距(f)分出不同的区域分析成像：
①物距较远处u>2f；②物距较近处f让凸透镜正对太阳光，用纸板承接最小最亮点，用刻度尺测亮点到透镜的距离，选择适当大小焦距离的凸透镜（方便做实验），最好在10cm—20cm。
根据实验要求设计实验记录表格（每种物距范围选两组）。

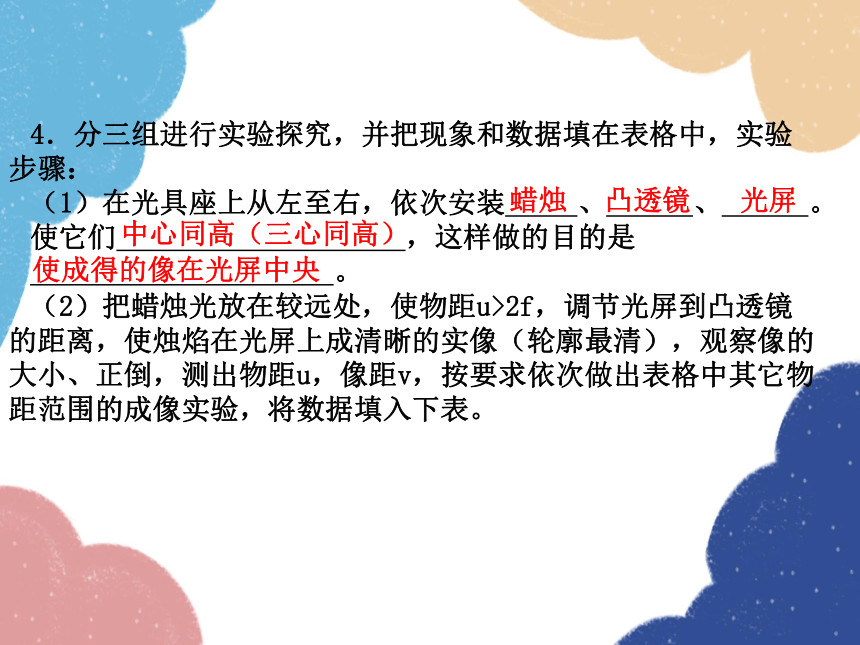

4．分三组进行实验探究，并把现象和数据填在表格中，实验步骤：
（1）在光具座上从左至右，依次安装 、 、 。
使它们 ，这样做的目的是
。
（2）把蜡烛光放在较远处，使物距u>2f，调节光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像（轮廓最清），观察像的大小、正倒，测出物距u，像距v，按要求依次做出表格中其它物距范围的成像实验，将数据填入下表。
蜡烛
凸透镜
光屏
中心同高（三心同高）
使成得的像在光屏中央

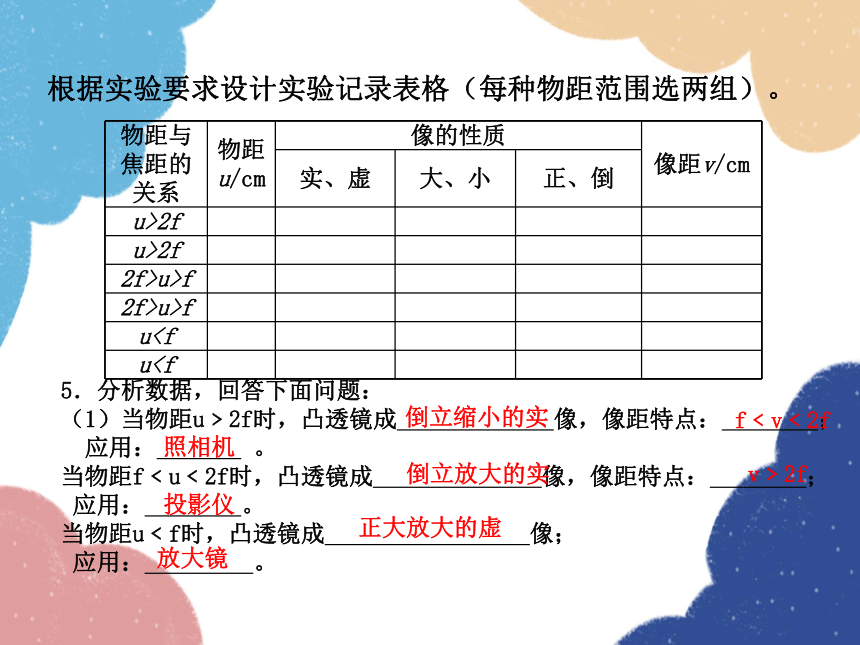

根据实验要求设计实验记录表格（每种物距范围选两组）。
物距与焦距的关系 物距u/cm 像的性质 像距v/cm
实、虚 大、小 正、倒
u>2f
u>2f
2f>u>f
2f>u>f
uu5．分析数据，回答下面问题：
（1）当物距u﹥2f时，凸透镜成 像，像距特点： ；
应用： 。
当物距f﹤u﹤2f时，凸透镜成 像，像距特点： ；
应用： 。
当物距u﹤f时，凸透镜成 像；
应用： 。
倒立缩小的实
f﹤v﹤2f
照相机
倒立放大的实
v﹥2f
投影仪
正大放大的虚
放大镜
实验后讨论：u=2f,u=f的成像情况。
1.当u=2f时 。
2.当u=f 时 。

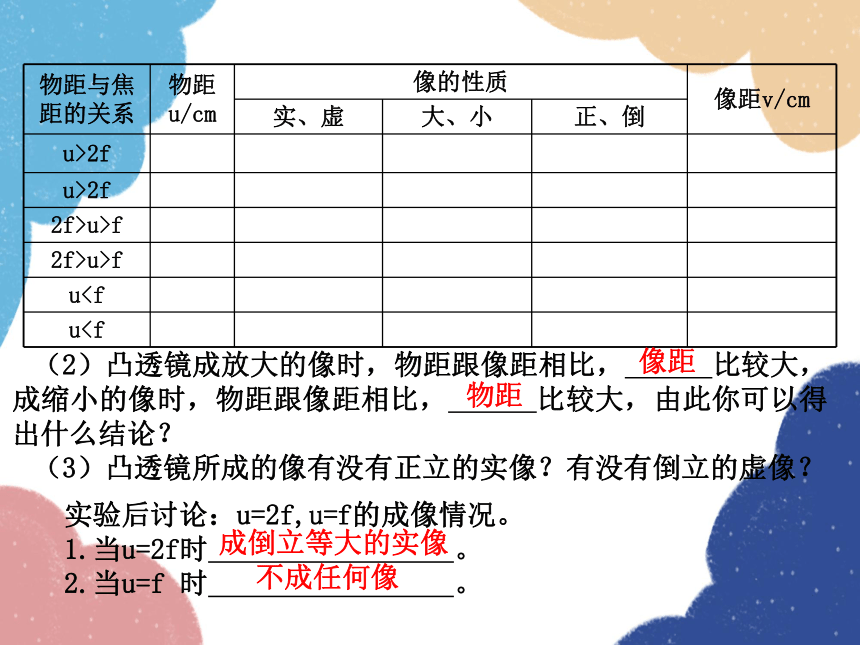

（2）凸透镜成放大的像时，物距跟像距相比， 比较大，成缩小的像时，物距跟像距相比， 比较大，由此你可以得出什么结论？
（3）凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
物距与焦距的关系 物距u/cm 像的性质 像距v/cm
实、虚 大、小 正、倒
u>2f
u>2f
2f>u>f
2f>u>f
uu像距
物距
成倒立等大的实像
不成任何像
1.一倍焦点分虚实（一倍焦点不成任何像），二倍焦点分大小（二倍焦点成倒立、等大的实像），虚像同侧正，实像异侧倒。
2.物体移动引起像的位置变化规律：物（靠）近（凸透镜）像退（远离凸透镜）；一个物距对应一个像距。
利用轨道卫星拍到一艘侧翻的轮船
探究点二 凸透镜成像的规律应用
以下关于凸透镜成像的说法是否正确？若是错误的，还要给出正确的说法。
①凡是实像，都是倒立的（ ）
②凡是虚像，都是正立的（ ）
③凸透镜只能成放大的像或缩小的像（ ）
④凸透镜成的虚像，既有放大的又有缩小的（ ）
⑤焦点处是虚实像的分界点（ ）
⑥2f处是放大像与缩小像的分界点（ ）
一.利用三条特殊光线分别作出凸透镜所成的倒立缩小的实像、倒立放大的实像和正立放大的虚像。
1．
O
F
F
2F
2F
例：凸透镜成倒立缩小的实像
二．烛焰通过凸透镜恰好在光屏上得到一个放大的像，若保持凸透镜位置不变，把烛焰和光屏位置对调一下，则( )
A．光屏上仍能成一个放大的像
B. 光屏上能成一个缩小的像
C．光屏上不能成像，但通过透镜能看到
D. 以上说法都不对
分析：既然在光屏上得到放大的实像，说明物体在凸透镜的 ，像在另一侧 ，位置对调后，即变成物体在 的成像情况，根据光路的可逆性可知，放在实像位置的物体发出（反射）的光也能通过凸透镜会聚到 位置，所以能在光屏上得到 像。
B
一倍焦距和二倍焦距之间
二倍焦距之外
二倍焦距之外
原物体
清晰的缩小的实
三.小组讨论：在做凸透镜成像实验时．无论怎样移动光屏，在光屏都得不到像，可能原因有：
①烛焰在焦点以内；②烛焰在焦点上；③烛焰、凸透镜、光屏的中心不在同一高度；④烛焰到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
正确的是（ ）
A．①②③④ B．②③④ C．①③④ D．①②③
四.已知物体和物体通过凸透镜后成的像的位置，确定凸透镜的位置，焦点位置并完成光路图。
A
第3节　凸透镜成像的规律
1．成像规律及应用
物距 成像性质 像距 应用
u＞2f 倒立、缩小的实像 2f＞v＞f 照相机
u＝2f 倒立、等大的实像 v＝2f
2f＞u＞f 倒立、放大的实像 v＞2f 投影仪、幻灯机
u＝f 不成像
u＜f 正立、放大的虚像 与物同侧 放大镜
2.物近像远像变大，离焦点越近像越大
一倍焦距分虚实，二倍焦距分大小
课堂小结
