第十九章 生活用电
第1节 家庭电路
目录
01
课程要求
02
知识点精讲
03
课堂巩固

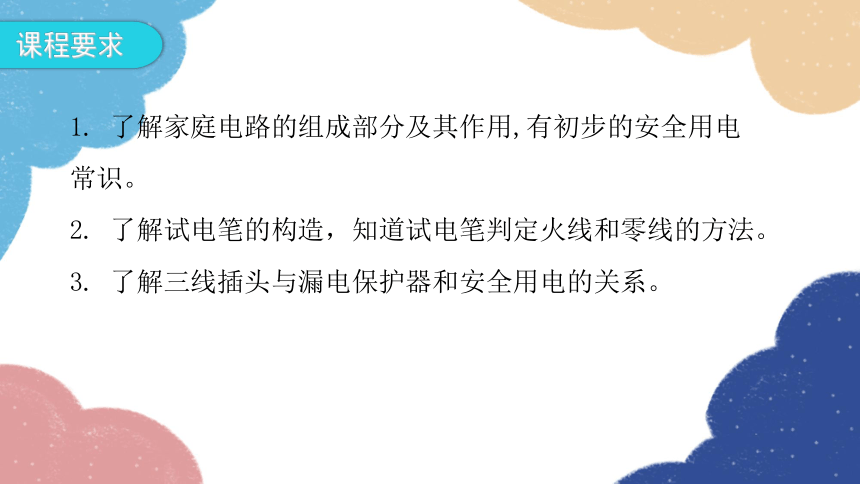

课程要求
1. 了解家庭电路的组成部分及其作用,有初步的安全用电常识。
2. 了解试电笔的构造，知道试电笔判定火线和零线的方法。
3. 了解三线插头与漏电保护器和安全用电的关系。
知识点精讲

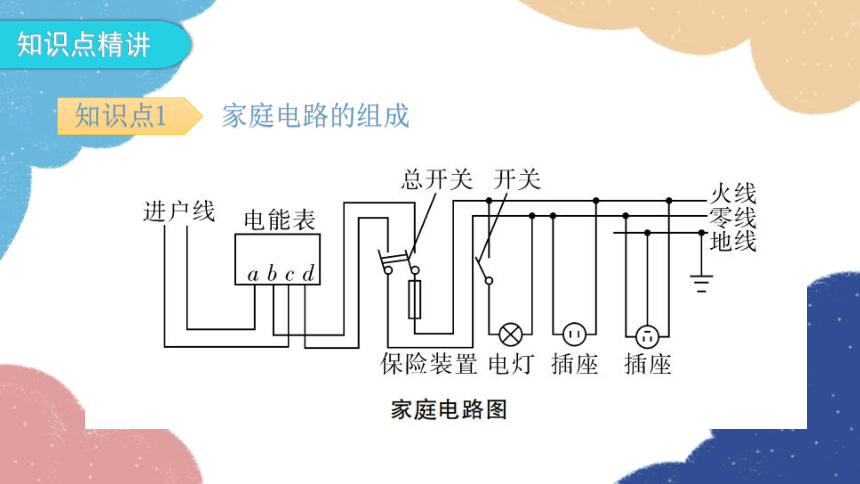

知识点1 家庭电路的组成

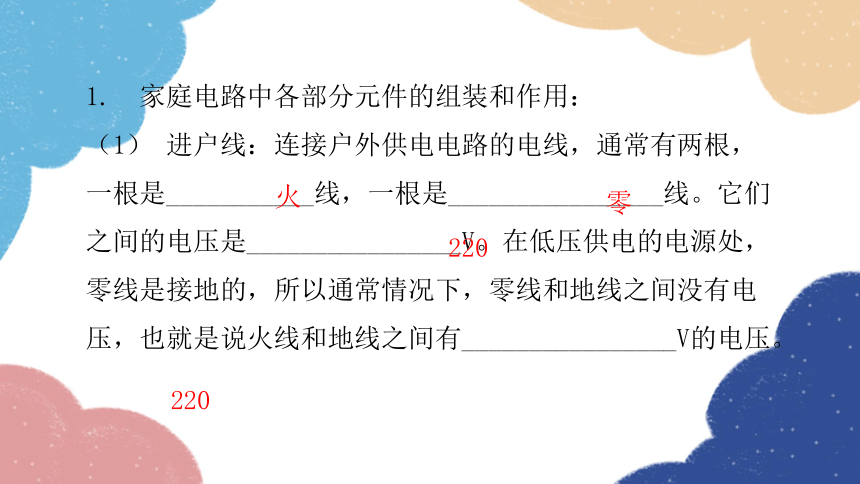

1. 家庭电路中各部分元件的组装和作用：
（1） 进户线：连接户外供电电路的电线，通常有两根，一根是___________线，一根是________________线。它们之间的电压是________________V。在低压供电的电源处，零线是接地的，所以通常情况下，零线和地线之间没有电压，也就是说火线和地线之间有________________V的电压。
火
零
220
220

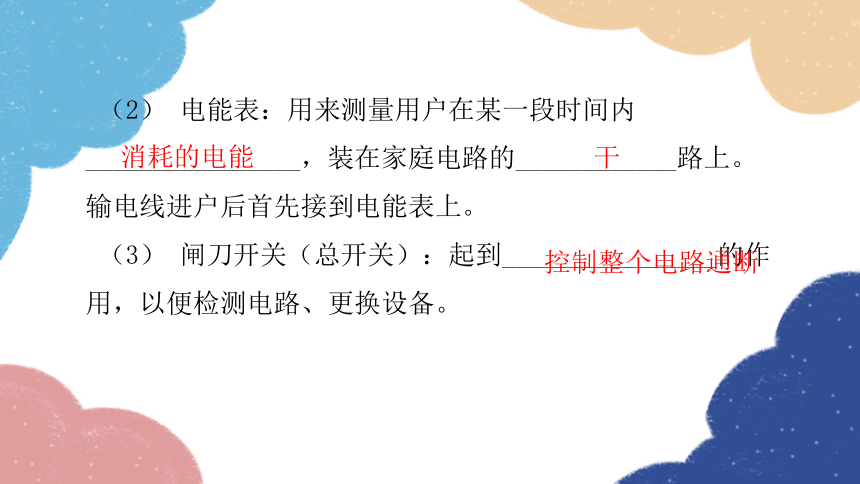

（2） 电能表：用来测量用户在某一段时间内________________，装在家庭电路的____________路上。输电线进户后首先接到电能表上。
（3） 闸刀开关（总开关）：起到________________的作用，以便检测电路、更换设备。
消耗的电能
干
控制整个电路通断

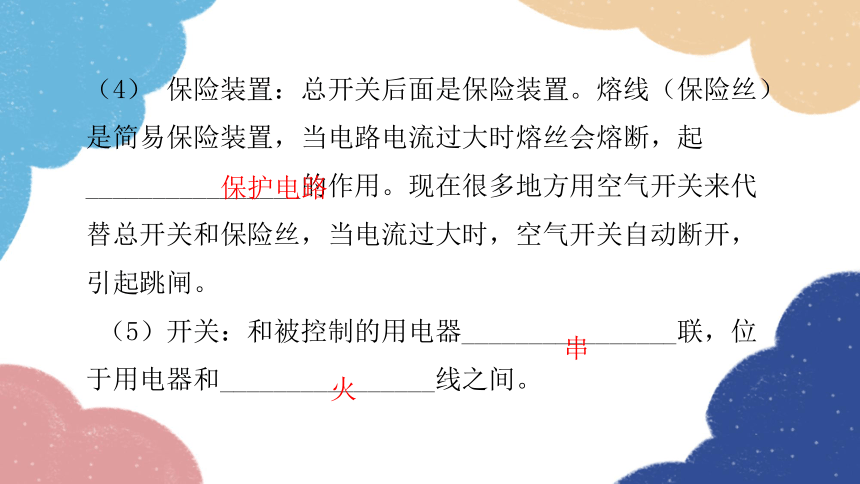

（4） 保险装置：总开关后面是保险装置。熔线（保险丝）是简易保险装置，当电路电流过大时熔丝会熔断，起________________的作用。现在很多地方用空气开关来代替总开关和保险丝，当电流过大时，空气开关自动断开，引起跳闸。
（5）开关：和被控制的用电器________________联，位于用电器和________________线之间。
保护电路
串
火
（6）用电器：将________________转化为人们所需的各种能量，各个用电器之间________________联在电路中。
（7）插座：与用电器一样________________联在电路中，分为两孔插座和三孔插座。
电能
并
并

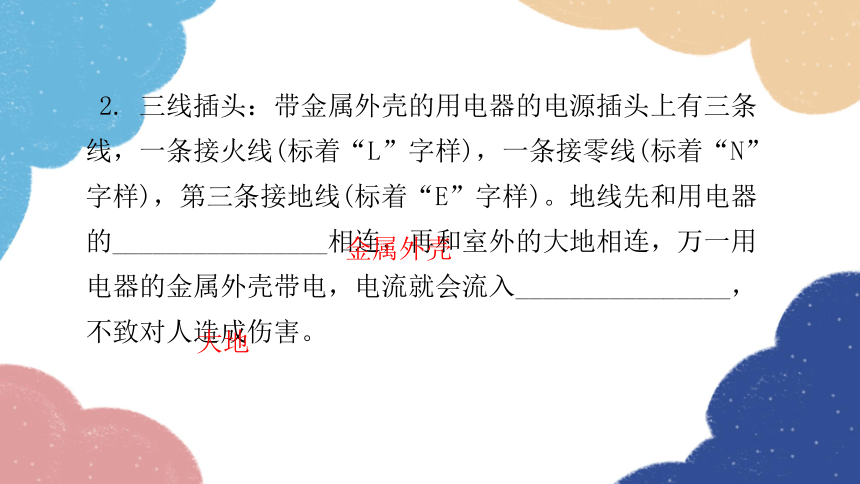

2. 三线插头：带金属外壳的用电器的电源插头上有三条线，一条接火线(标着“L”字样)，一条接零线(标着“N”字样)，第三条接地线(标着“E”字样)。地线先和用电器的________________相连，再和室外的大地相连，万一用电器的金属外壳带电，电流就会流入________________，不致对人造成伤害。
金属外壳
大地
3. 漏电保护器：安装在插座的总开关上，如果站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人体起到保护作用。
1. 电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图19-1-1所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（ ）
A. 插插头时外壳先接地线，拔插头时外壳先离地线
B. 插插头时外壳先接地线，拔插头时外壳后离地线
C. 插插头时外壳后接地线，拔插
头时外壳先离地线
D. 插插头时外壳后接地线，拔插
头时外壳后离地线
B
2. （2021毕节）图19-1-2是常见的家庭电路。从图中发现：电灯与插座________________（填“串联”或“并联”）；开关安装在________________（填“火线”或“零线”）上；三孔插座的上方孔必须与________________（填“火线”“零线”或“地线”）接通。
并联
火线
地线
3. （2021云南)如图19-1-3所示，按照安全用电原则，将开关、灯泡接入家庭电路中。
如答图19-1-1。
思路点拨：1. 总开关要装在电能表之后，保险装置之前。 电能表、总开关、保险装置均需串联在电路中。2. 支路开关要与被控元件串联且要接在火线一侧。
3. 灯泡尾部金属体接火线,螺旋套接零线。
4. 三孔插座接法口诀是“左零右火上接地”，三脚插头的接地头较长，这样插入插座时可保证用电器金属外壳先接地，起到保护作用。
知识点2 试电笔
4. 试电笔的作用是判断火线和零线。当用试电笔接触________________线时，电流经笔尖、电阻、氖管、弹簧，再经过________________、经过大地，流到_____________，与电源构成________________，笔中的________________会发光。使用试电笔时，手指按住笔卡（或笔尾金属体），用笔尖接触________________。
火
人体
零线
闭合回路
氖管
被测的导线
4. 家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时,手指千万不能碰到_________________________（填“笔尖金属体”或“笔尾金属体”)，当氖管发光时，________________（填“有”或“没有”)电流通过人体。
笔尖金属体
有
5. 如图19-1-4所示，图甲中试电笔的笔尖A应是________________(填“导体”或“绝缘体” )。在图乙和图丙中，使用试电笔正确的是图________________；当它插入插座的左孔时氖管不发光，插入右孔时氖管发光，则说明火线在插座的________________孔。
导体
丙
右
思路点拨：试电笔的电阻非常大，通过人体的电流很小，不会对人体造成伤害；使用试电笔时绝对不能直接用手接触金属笔尖，以免电流经过笔尖、人体，回到大地，使通过人体的电流过大发生事故。
课堂巩固
1. 如图19-1-5所示，关于家用插座说法中，正确的是（ ）
A. 开关串联在干路中，指示灯与各组插孔并联在电路中
B. 开关、指示灯和各组插孔并联在电路中
C. 开关、指示灯和各组插孔串联在电路中
D. 各组插孔串联在一起与指示灯并联
在电路中
A
2. （2021十堰）图19-1-6是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）
A. 保险盒接法错误，保险盒应该安装在火线上
B. 两孔插座接法错误，其左端导线应该接在零线上
C. 开关和灯泡接法正确，开关接在零线上符合安全用电原则
D. 三孔插座接法正确，
使用电冰箱时，插头应
插在三孔插座上
C
3. 已知试电笔的电阻约为1.1×106 Ω,氖管和人体的电阻比它小得多，可以忽略，当用试电笔判别火线和零线时，通过人体的电流是________________A。
2×10-4
4. 有个带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。图19-1-7为它的示意图，请完成接线。
如答图19-1-2所示。
5. 如图19-1-8所示，楼梯有一个电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合，“声控开关”在有声响时自动闭合，请用笔画线代替导线把元件连在电路中。
如答图19-1-3所示。
