第 2 节 欧 姆 定 律
九年级物理上（RJ）
教学课件
第十七章 欧姆定律

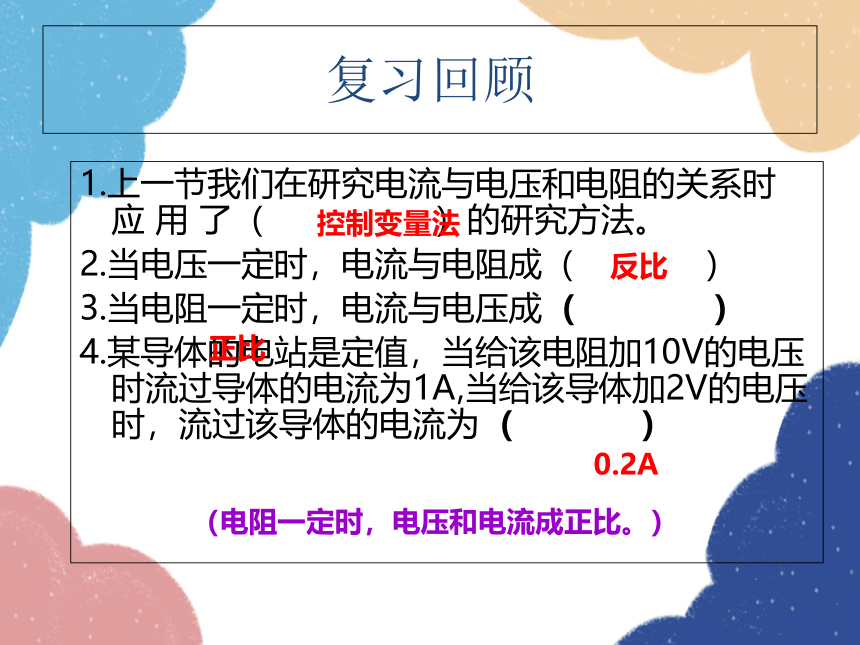

复习回顾
1.上一节我们在研究电流与电压和电阻的关系时 应 用 了（ ）的研究方法。
2.当电压一定时，电流与电阻成（ ）
3.当电阻一定时，电流与电压成 ( )
4.某导体的电站是定值，当给该电阻加10V的电压时流过导体的电流为1A,当给该导体加2V的电压时，流过该导体的电流为 ( )
控制变量法
反比
正比
0.2A
（电阻一定时，电压和电流成正比。）
1、欧姆定律内容：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆定律
2、公式：
I=
U
R
U---电压---伏特(V)
R---电阻---欧姆(Ω)
I---电流---安培(A)
欧姆 1787~1854
R 电阻 欧姆（Ω）
U 电压 伏特（V）
I 电流 安培（A）
3、关系式：
公式的对应性
U 、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：
R
U
I
×
R灯
U灯
I灯
公式的扩展性
I
=
___
R
U
U=IR
主要用于已知电压和电流求电阻。
__
R
=
I
U
主要用于已知电流和电阻求电压。
拓展：能否说电压与电流成正比呢？
拓展：能否说电阻与电压成正比，与电流成反比呢？
因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。
应用定律解决问题
例一 测电笔中的电阻是880KΩ，则测试家用电器时，通过人体的电流是多大？
U=220V
R= 880KΩ
解题要求：
1、先读题，后画出电路图，再标出已知量、 未知量。
2、需要换算单位的先换算。
3、要对题目进行必要分析，后分步进行计算。
4、解题过程中要先写出公式，再代入数据和单位，最后得结果。
5、每个物理量用规定的字母表示。
例二 实验中测得一个未知电阻两端电压为5V，流过的电流是50mA,这个电阻阻值是多大？
R=
I=50mA
已知：I=50mA=0.05A ，U=5V
求：电阻R=
解： 根据欧姆定律变形可得：
R=U/I=5V/0.05A=100Ω
答：这个电阻阻值是100Ω。
U=5V
　　例三 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值。
解：
R=　　=　　 　≈ 1222 Ω
U
I
220 V
0.18 A
　　例四 加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U2=20 V
R=？
I2=？
I1=0.5 A
R
U1=5 V
解：
I2=　　=　　　= 2 A
U2
R
20 V
10 Ω
R=　　=　　 　= 10 Ω
U
I
5 V
0.5 A
知识点 知识点要素 知识要点
欧姆定律
应用
内容
注意事项
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比公式：I=U/R变形公式：U=IR，R=U/I
同一段导体，电流、电压、电阻三个量中已知任意两个量可计算出第三个量；应用控制变量法分析图象问题和电表示数变化问题
(1)公式中的三个量必须是对应同一导体或同一段电路；
(2)公式中的三个量必须是同一时刻的值；
(3)公式中的三个物理量，必须使用国际单位制中的单位1A=1V/1Ω
知识小结
1.关于欧姆定律，下列说法正确的是(　　)
A.通过导体的电流越大,这段导体的电阻就越小
B.导体两端的电压越高,这段导体的电阻就越大
C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比
D.导体的电阻与电压成正比,与电流成反比
C
2.如图所示为A、B两个导体的I-U图线,由图线可知(　　)
A.RA>RB
B.RAC.RA=RB
D.无法确定
B
　
A、当导体两端电压为零时，导体电阻也为零
B、导体两端的电压越大，导体的电阻也越大
C、导体中的电流越大，导体的电阻也越大
D、导体的电阻是导体本身的性质，它的大小与导体两端的电压及导体中的电流无关
3.关于欧姆定律，下列说法正确的是( ）
D
4.一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是 Ω。若合金线的两端电压增至16 V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为 A的电流表。
20
20
0~3
5.如图所示是新型节能应急台灯的电路示意图，台灯充好电后，使用时可通过调节滑动变阻器连入电路的阻值R改变灯泡的亮度.假定电源电压、灯泡电阻不变，则灯泡两端电压UL随R变化的图象是（ ）
U和RL不变
C
