第 2 节 电 流 和 电 路
九年级物理上（RJ）
教学课件
第十五章 电流和电路

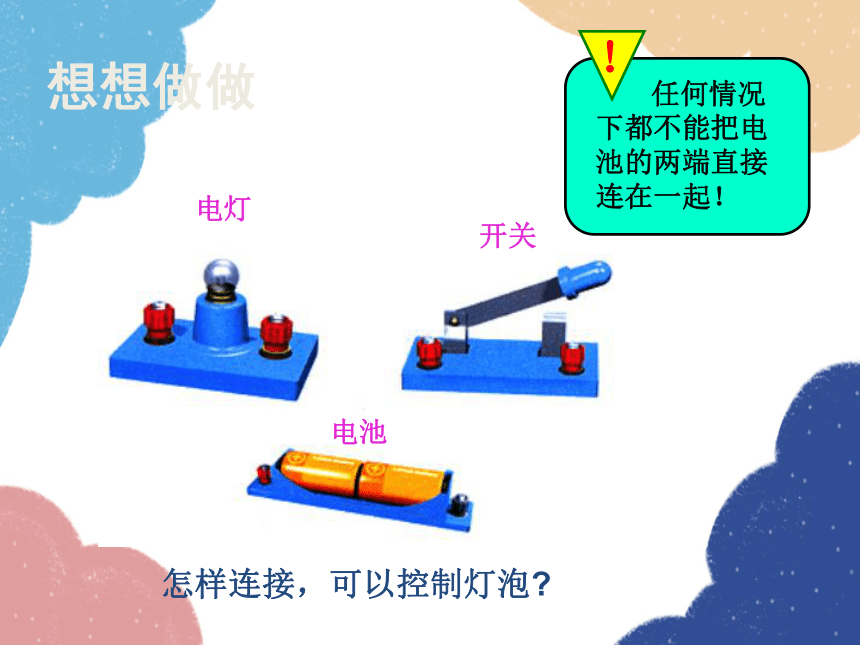

想想做做
开关
电池
电灯
！
任何情况下都不能把电池的两端直接连在一起！
怎样连接，可以控制灯泡

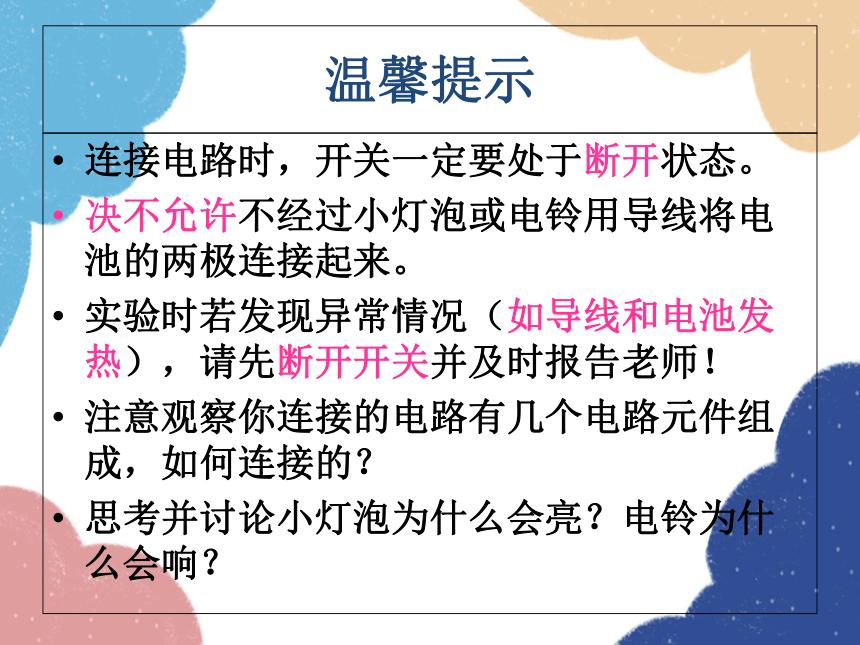

温馨提示
连接电路时，开关一定要处于断开状态。
决不允许不经过小灯泡或电铃用导线将电池的两极连接起来。
实验时若发现异常情况（如导线和电池发热），请先断开开关并及时报告老师！
注意观察你连接的电路有几个电路元件组成，如何连接的？
思考并讨论小灯泡为什么会亮？电铃为什么会响？

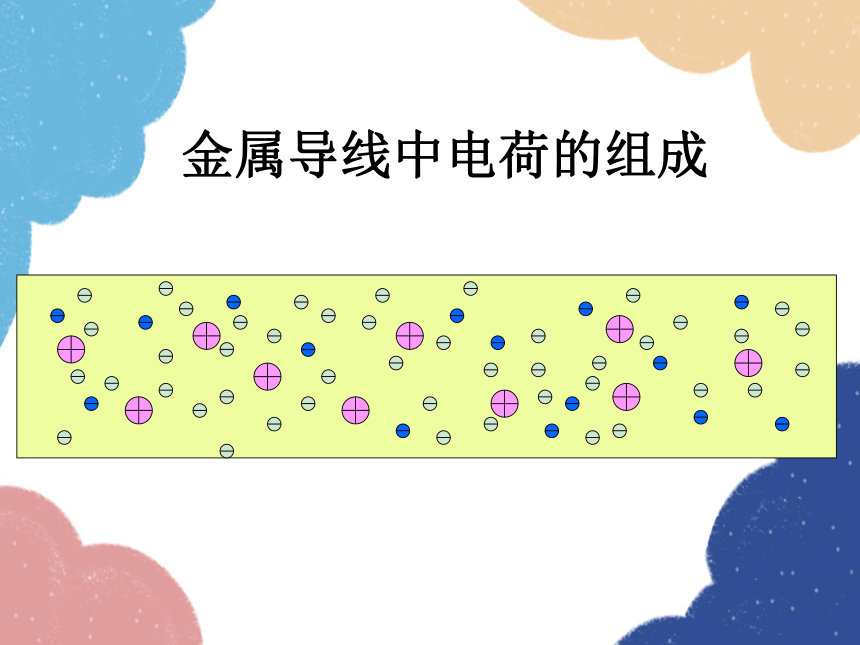

金属导线中电荷的组成

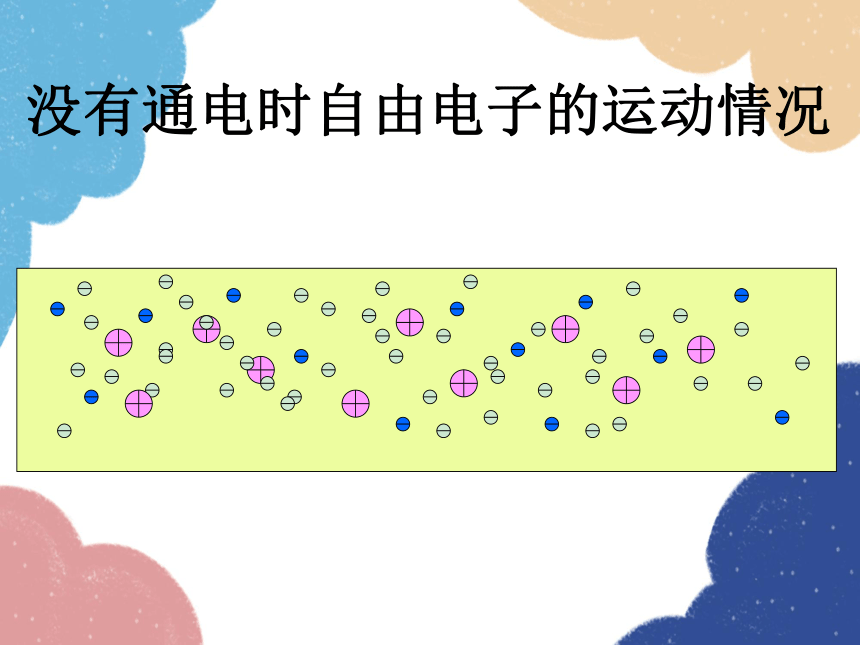

没有通电时自由电子的运动情况

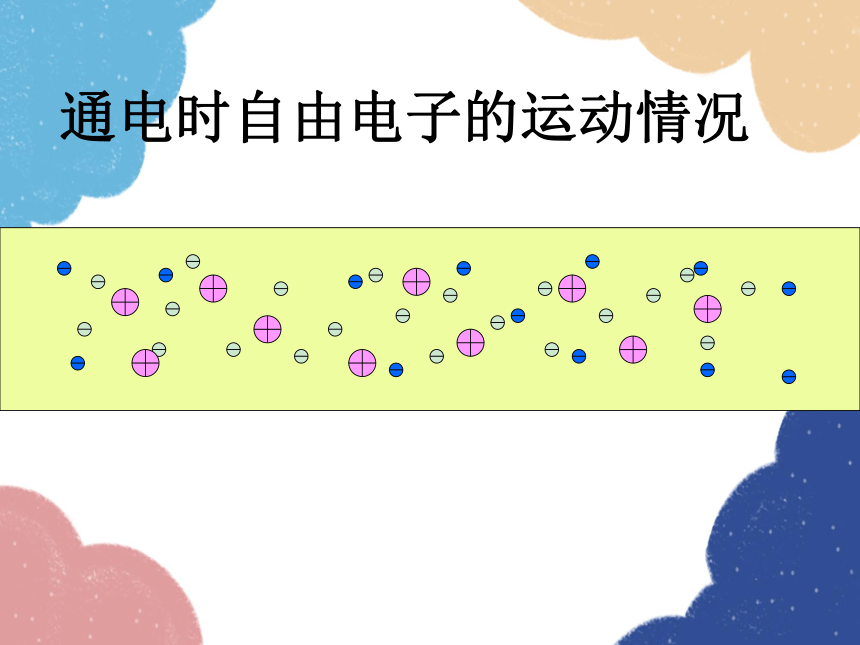

通电时自由电子的运动情况

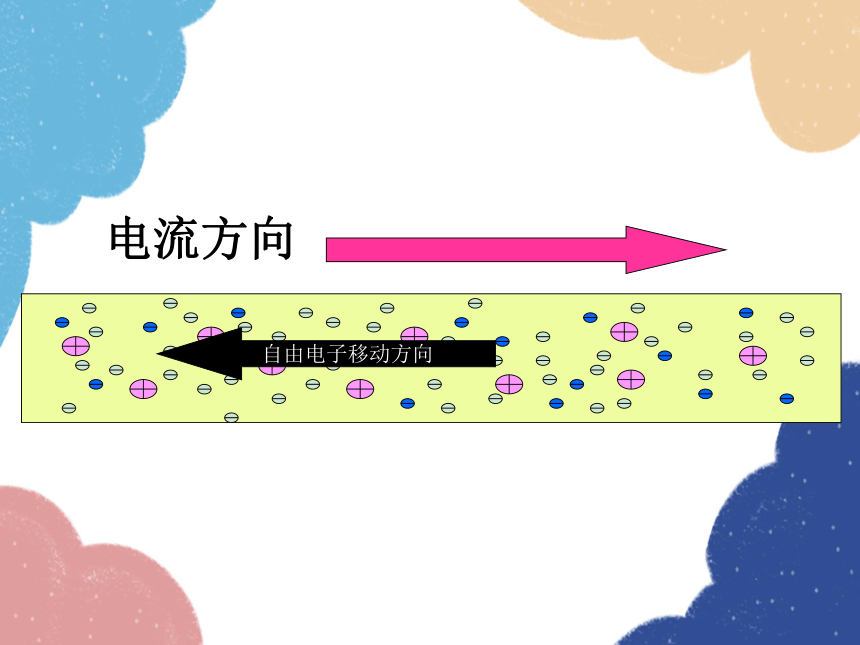

自由电子移动方向
电流方向

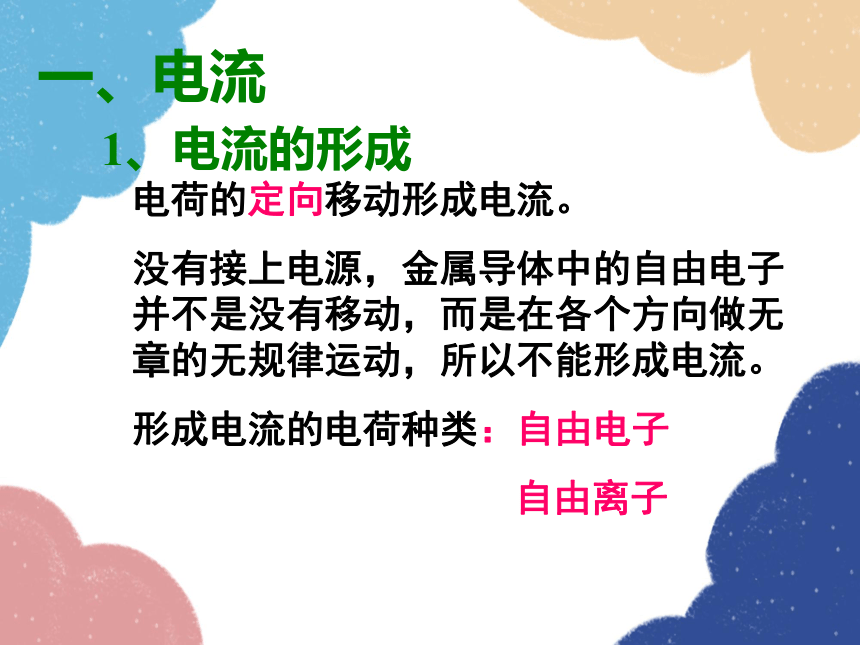

1、电流的形成
一、电流
电荷的定向移动形成电流。
没有接上电源，金属导体中的自由电子并不是没有移动，而是在各个方向做无章的无规律运动，所以不能形成电流。
形成电流的电荷种类：自由电子
自由离子

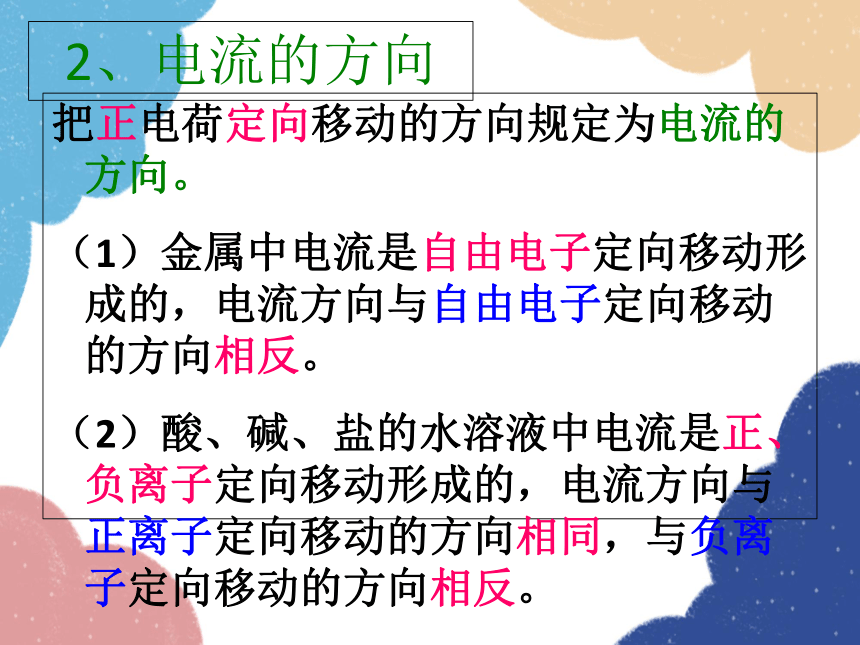

2、电流的方向
把正电荷定向移动的方向规定为电流的方向。
（1）金属中电流是自由电子定向移动形成的，电流方向与自由电子定向移动的方向相反。
（2）酸、碱、盐的水溶液中电流是正、负离子定向移动形成的，电流方向与正离子定向移动的方向相同，与负离子定向移动的方向相反。
（1）自由电子的定向移动与电流方向相反；
（2）在电源外部，电流的方向是从电源的正极流向负极。
二、电路
1、电路的组成：由电源、用电器、导线、开关组成。
导线
电源：提供电能的装置。
用电器：消耗电能的装置。
开关：控制电路通断。
导线：用来连接电源、用电器和开关。
2、电路：用导线把电源、用电器、开关等连接起来 组成的电流的路径。
用电器
电源
开关
干电池
氧化银电池
蓄电池
锂电池
学生电源
发电机
各种电源
硅光电池
燃料电池
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
温控开关
感应开关
各种开关
电视机
电冰箱
洗衣机
电风扇
电烤箱
微波炉
台灯
电脑
各种用电器
三、电路的三种状态
通路
开路
短路
处处连通的电路
在某处断开的电路
不经过用电器而直接跟电源两极相连接的电路
短路的危害
短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引起火灾
处处连通，用电器能够工作的电路。
1.通路
某处被断开，没有电流通过的电路。
2.断路
直接用导线将电源正负极相连的电路。
电源短路时会损坏电源，甚至引起火灾！
3.短路
2.元件的符号
1、定义：用统一规定的元件符号表示电路连接情况的图。
四、电路图
怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？
实物图
电路图
2、电路图：
在图中连接正确的电路并画出电路图和电流方向。
1、元件位置安排要适当，分布要均匀。
画电路图的要求
4、养成用字母表示电路元件的好习惯。
3、整个电路图最好呈长方形，有棱有角，导线要横平竖直。
2、元件不要画在拐角处。
连接实物图的注意事项：
1、不能直接用导线连接在元件两端。
2、导线线头应连接在元件两端的接线柱上。
3、导线与导线不能交叉连接。
接线柱
接线柱
1.请分析如下电路图，指出连错的导线，并改正。
×
干电池是（ ）
小灯珠是（ ）
金属外壳按键是（ ）
弹簧片和金属外壳是（　 　）
电源
用电器
开关
导线
画出电路图
想一想
