粤沪版物理九年级 第十三章过关训练习题课件(共26张PPT)

(共26张PPT)
●上册●
第十三章过关训练
一、单项选择题(本大题10小题，每小题3分，共30分)
1. 用毛皮摩擦过的橡胶棒靠近轻质小球，两者互相排斥，则小球（ ）
A. 带正电 B. 带负电
C. 不带电 D. 带正电或不带电
B

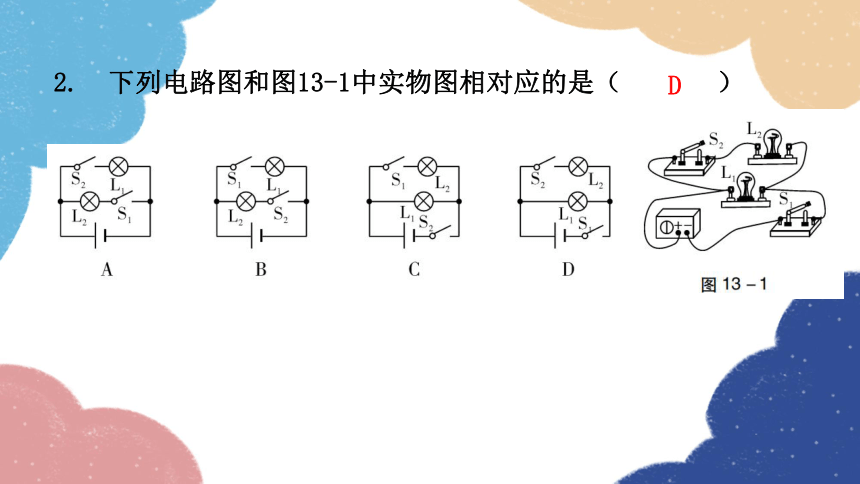

2. 下列电路图和图13-1中实物图相对应的是（ ）
D

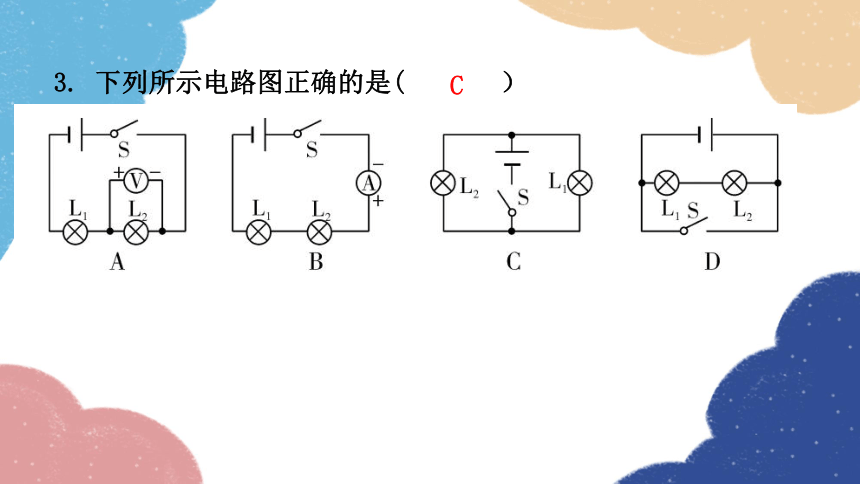

3. 下列所示电路图正确的是( ）
C

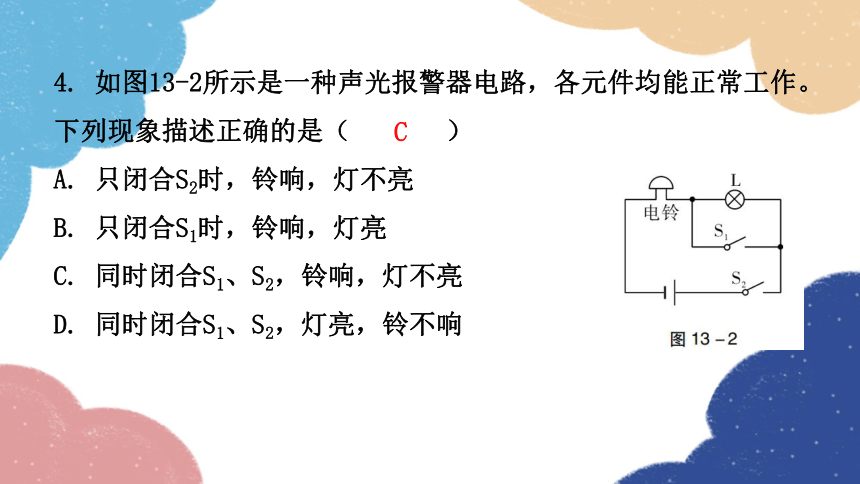

4. 如图13-2所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是（ ）
A. 只闭合S2时，铃响，灯不亮
B. 只闭合S1时，铃响，灯亮
C. 同时闭合S1、S2，铃响，灯不亮
D. 同时闭合S1、S2，灯亮，铃不响
C

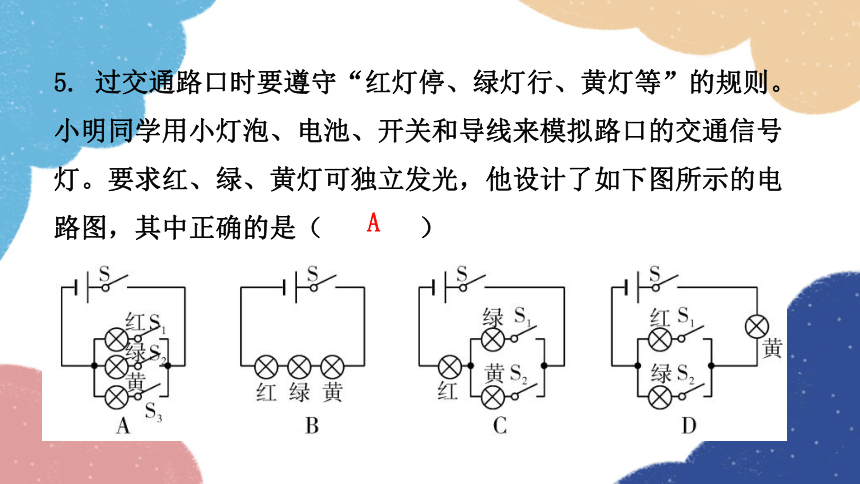

5. 过交通路口时要遵守“红灯停、绿灯行、黄灯等”的规则。小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如下图所示的电路图，其中正确的是（ ）
A

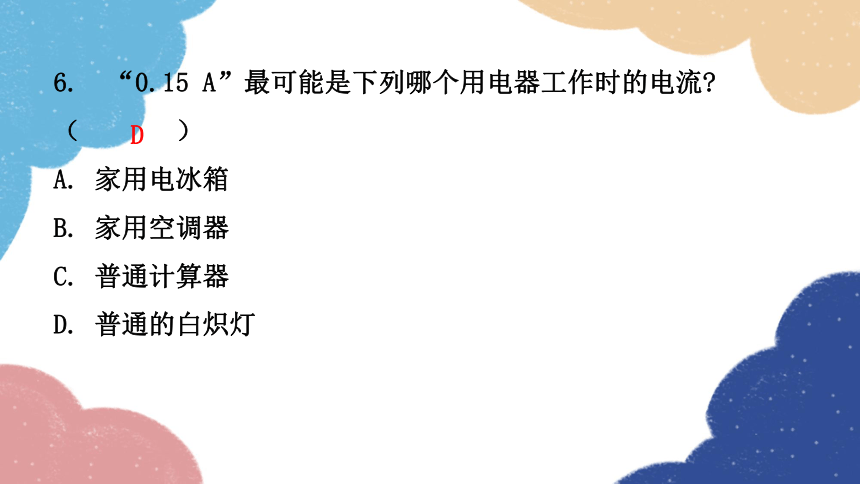

6. “0.15 A”最可能是下列哪个用电器工作时的电流 （ ）
A. 家用电冰箱
B. 家用空调器
C. 普通计算器
D. 普通的白炽灯
D

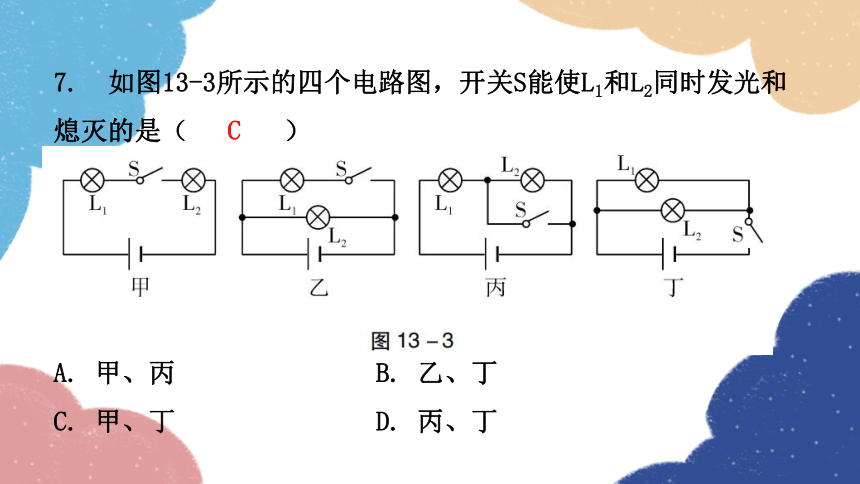

7. 如图13-3所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（ ）
A. 甲、丙 B. 乙、丁
C. 甲、丁 D. 丙、丁
C

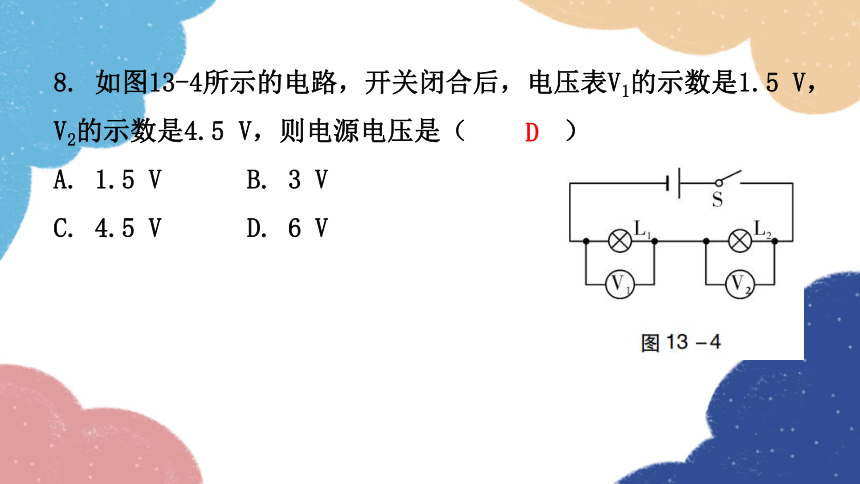

8. 如图13-4所示的电路，开关闭合后，电压表V1的示数是1.5 V，V2的示数是4.5 V，则电源电压是（ ）
A. 1.5 V B. 3 V
C. 4.5 V D. 6 V
D
9. 取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图13－5所示，下列说法正确的是( ）
A. 铁片是水果电池的正极
B. 两个相同水果电池串联后可提供更
高电压
C. 该水果电池的电压是2.5 V
D. 水果电池将内能转化为电能
B
10. 探究小组在练习使用电压表时，小军把电压表接成了如图13－6所示的电路，当闭合开关时所发生的现象是( ）
A. 灯泡亮，电压表有示数
B. 灯泡不亮，电压表有示数
C. 灯泡亮，电压表无示数
D. 灯泡不亮，电压表无示数
B
二、填空题(本大题6小题，每空2分，共36分)
11. 用毛皮摩擦过的橡胶棒去靠近用丝线悬挂的轻质小球，小球被吸引，那么小球可能带______________电，也有可能______________。橡胶棒因______________电子而带负电。
正
不带电
得到
12. 如图13-7所示为宾馆房间取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的______________，房间里的电视机与电灯在电路中是______________联的。街道上的路灯同时发光同时熄灭，它们是______________联的。
开关
并
并
13. 在如图13－8所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2______________联；要使两灯并联，应同时闭合开关______________；如果将开关S1、S2、S3都闭合，电路处于______________状态。
串
S1、S2
短路
14. 一节新干电池的电压为______________ V，日常生活中，人们常用几节干电池______________(填“串联”或“并联”)后为一些如手电筒、小型收音机等小的用电器供电。在实验室中，测量电流的仪器是______________。
1.5
串联
电流表
15. 如图13-9所示，电流表的读数为______________A。如果是另一量程，读数为______________A。电压表的读数为______________V。
0.5
2.5
10
16. 如图13-10甲所示，当闭合开关S时，电流表A1和A的指针偏转均如图乙所示。此时流过干路中的电流是______________，流过L2的电流是______________，流过L1、L2两灯的电流之比是______________。
2 A
1.6 A
1∶4
三、作图题(共12分)
17. (1)(6分) 在如图13-11所示的虚线框中填入电池和电压表的符号，使电路成为串联电路。
如答图13-1所示。
(2)(6分)根据如图13－12所示的实物连线图，在虚线框内画出对应的电路图。(要求连线要横平竖直，尽量使电路图简洁美观)
如答图13-2所示。
四、实验题(共12分)
18. “探究串联电路的电压关系”的实验电路如图13-13甲所示。
（1）为了使探究得出的结论具有普遍意义， L1、 L2应该选择______________（填“相同”或“不同”）规格的小灯泡。
不同
（2）小明根据图13-13甲连接好电路，闭合开关，电压表示数如图13-13乙所示，为了使实验结果更准确，接下来他应该______________________________________________________。
（3）小明闭合开关后，发现电压表有示数。L1和L2都不发光，则故障可能是______________。
断开开关，将电压表换成0～3 V的量程
L1断路
（4）排除故障后，测出L1两端的电压，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？
答：___________________________________________________
不正确，因为电压表的正负接线柱接反了。
（5）测量完成后，进行小组交流讨论。下表选录了四个小组的数据，你认为这些数据是否合理，______________。根据数据可以得出结论：_________________________________________。
合理
串联电路中，总电压等于各部分电压之和
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3. 0
五、综合能力题(共10分)
19. 如下表是两位科学家研究摩擦起电得出的物体带电次序，表格中任何两种物体相互摩擦时，次序在前的物体带正电，次序在后的物体带负电。
次序 1 2 3 4 5 6 7
西耳斯资料 石棉 玻璃 云母 羊毛 猫皮 纸 木棉
赫西蒙科马利资料 羊毛 尼龙 粘胶丝 木棉 火碱 丙烯树脂 聚乙烯醇
（1）物理学中把与丝绸摩擦过的玻璃棒带的电荷叫__________电荷。
（2）由表中可知，玻璃与石棉摩擦后，石棉______________（填“得到”或“失去”）电子，带______________电。
（3）石棉与羊毛相互摩擦，尼龙与云母相互摩擦后，石棉与云母将相互______________（填“吸引”或“排斥”）。
（4）由表中______________（填“能”或“不能”）判断玻璃和尼龙摩擦后两者的带电情况。
正
失去
正
排斥
能
