专题四　实验：探究平面镜成像特点
第四章 光现象

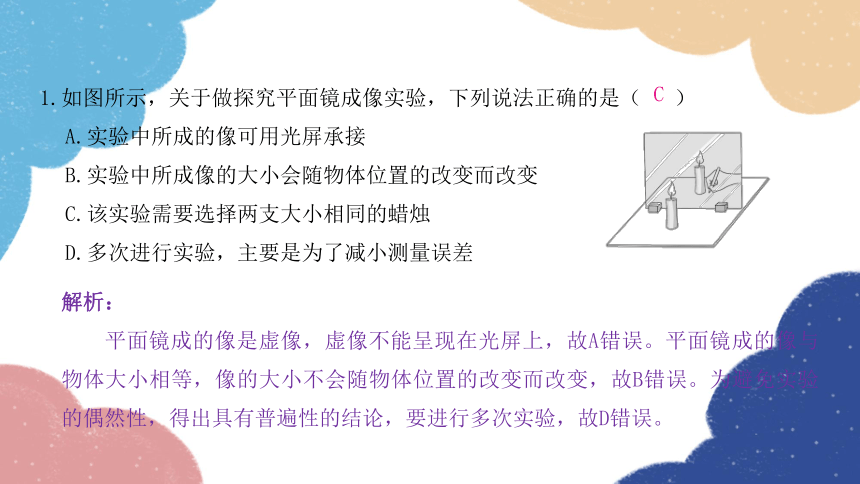

1.如图所示，关于做探究平面镜成像实验，下列说法正确的是（ ）
A.实验中所成的像可用光屏承接
B.实验中所成像的大小会随物体位置的改变而改变
C.该实验需要选择两支大小相同的蜡烛
D.多次进行实验，主要是为了减小测量误差
解析：
平面镜成的像是虚像，虚像不能呈现在光屏上，故A错误。平面镜成的像与物体大小相等，像的大小不会随物体位置的改变而改变，故B错误。为避免实验的偶然性，得出具有普遍性的结论，要进行多次实验，故D错误。
C

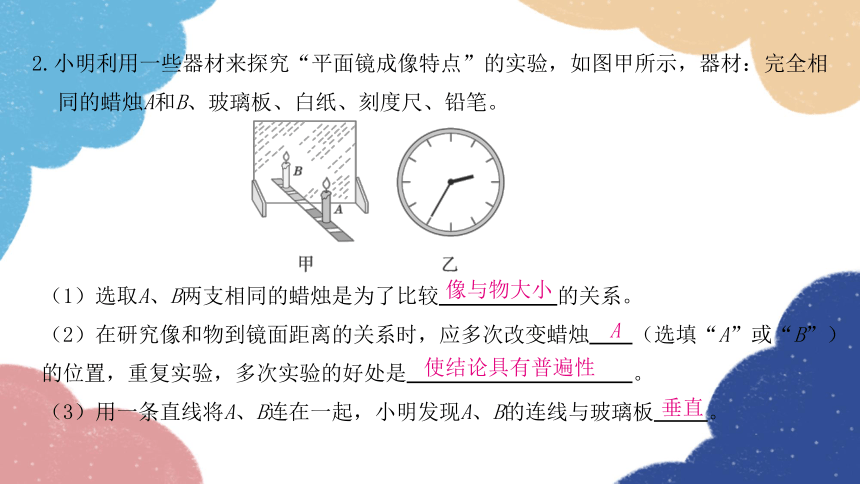

2.小明利用一些器材来探究“平面镜成像特点”的实验，如图甲所示，器材：完全相同的蜡烛A和B、玻璃板、白纸、刻度尺、铅笔。
（1）选取A、B两支相同的蜡烛是为了比较　 　的关系。
（2）在研究像和物到镜面距离的关系时，应多次改变蜡烛　　（选填“A”或“B”）的位置，重复实验，多次实验的好处是　 　。
（3）用一条直线将A、B连在一起，小明发现A、B的连线与玻璃板　 　。
像与物大小
A
使结论具有普遍性
垂直

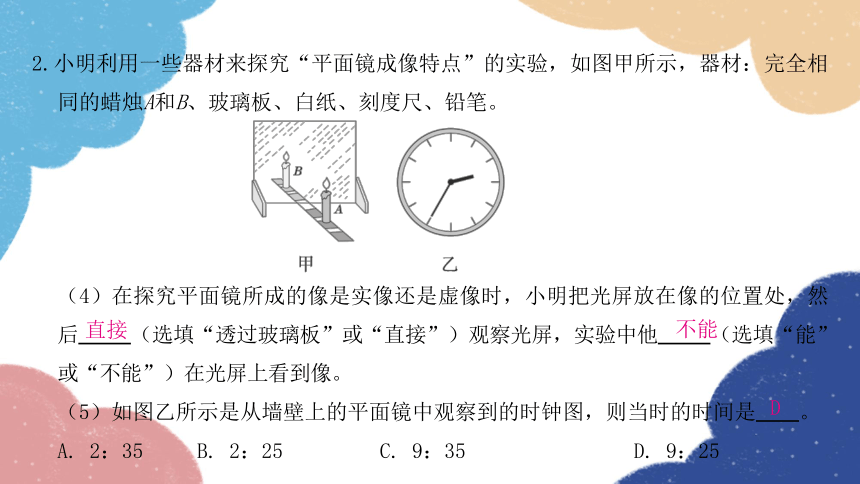

2.小明利用一些器材来探究“平面镜成像特点”的实验，如图甲所示，器材：完全相同的蜡烛A和B、玻璃板、白纸、刻度尺、铅笔。
（4）在探究平面镜所成的像是实像还是虚像时，小明把光屏放在像的位置处，然 后　 　（选填“透过玻璃板”或“直接”）观察光屏，实验中他　 　（选填“能”或“不能”）在光屏上看到像。
（5）如图乙所示是从墙壁上的平面镜中观察到的时钟图，则当时的时间是　　。
A. 2：35　 B. 2：25 C. 9：35　 D. 9：25
直接
不能
D

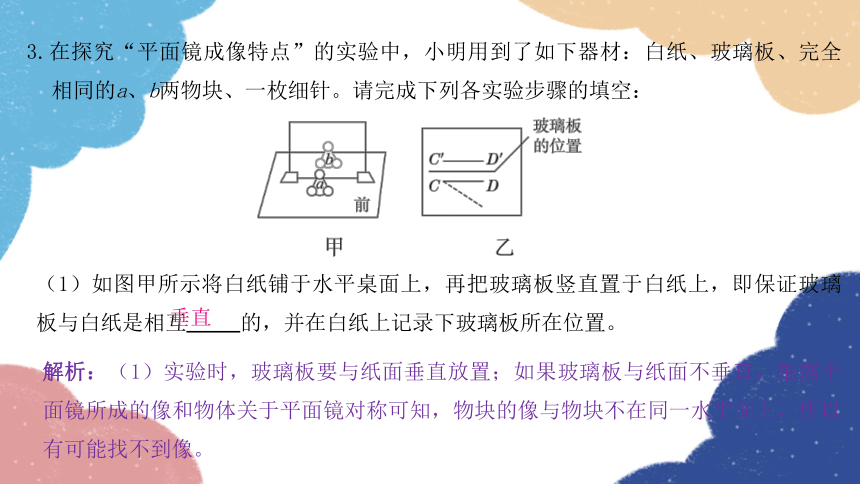

3.在探究“平面镜成像特点”的实验中，小明用到了如下器材：白纸、玻璃板、完全相同的a、b两物块、一枚细针。请完成下列各实验步骤的填空：
（1）如图甲所示将白纸铺于水平桌面上，再把玻璃板竖直置于白纸上，即保证玻璃板与白纸是相互　 　的，并在白纸上记录下玻璃板所在位置。
垂直
解析：（1）实验时，玻璃板要与纸面垂直放置；如果玻璃板与纸面不垂直，根据平面镜所成的像和物体关于平面镜对称可知，物块的像与物块不在同一水平面上，所以有可能找不到像。

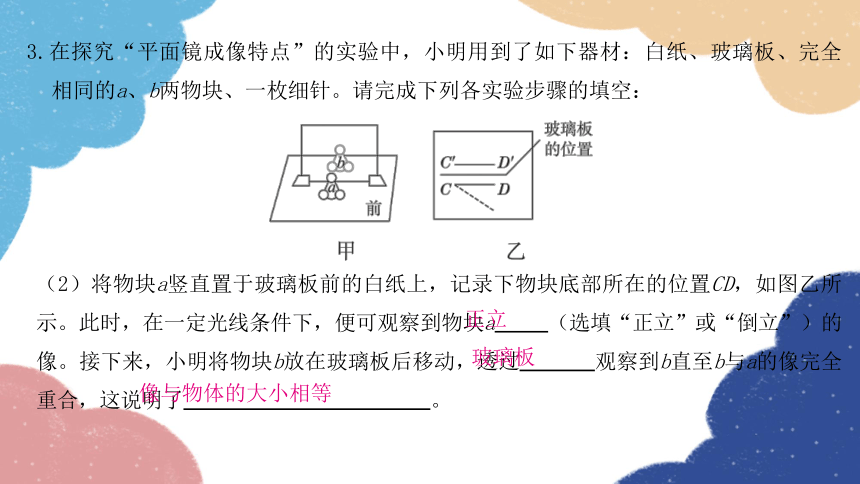

3.在探究“平面镜成像特点”的实验中，小明用到了如下器材：白纸、玻璃板、完全相同的a、b两物块、一枚细针。请完成下列各实验步骤的填空：
（2）将物块a竖直置于玻璃板前的白纸上，记录下物块底部所在的位置CD，如图乙所示。此时，在一定光线条件下，便可观察到物块a　 　（选填“正立”或“倒立”）的像。接下来，小明将物块b放在玻璃板后移动，透过　 　 观察到b直至b与a的像完全重合，这说明了　　 。
正立
玻璃板
像与物体的大小相等

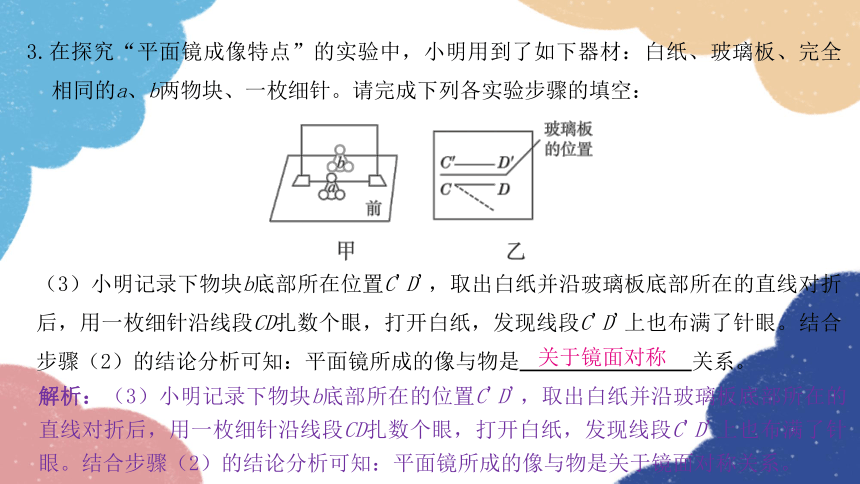

3.在探究“平面镜成像特点”的实验中，小明用到了如下器材：白纸、玻璃板、完全相同的a、b两物块、一枚细针。请完成下列各实验步骤的填空：
（3）小明记录下物块b底部所在位置C'D'，取出白纸并沿玻璃板底部所在的直线对折后，用一枚细针沿线段CD扎数个眼，打开白纸，发现线段C'D'上也布满了针眼。结合步骤（2）的结论分析可知：平面镜所成的像与物是　 　关系。
关于镜面对称
解析：（3）小明记录下物块b底部所在的位置C'D'，取出白纸并沿玻璃板底部所在的直线对折后，用一枚细针沿线段CD扎数个眼，打开白纸，发现线段C'D'上也布满了针眼。结合步骤（2）的结论分析可知：平面镜所成的像与物是关于镜面对称关系。
3.在探究“平面镜成像特点”的实验中，小明用到了如下器材：白纸、玻璃板、完全相同的a、b两物块、一枚细针。请完成下列各实验步骤的填空：
（4）为了得到具有普遍性的结论，以乙图的视角来看，小明将物块a绕C点顺时针旋转至乙图虚线所示的位置后，为了再次确定像的位置，物块b应绕C'点　 　（选填“顺时针”或“逆时针”）旋转，并记录下位置。
逆时针
解析：（4）为了得到具有普遍性的结论，以题图乙的视角来看，小明将物块a绕C点顺时针旋转至乙图虚线所示的位置后，像物等距，相对于镜面是对称的，像相对于物一起发生运动，为了再次确定像的位置，物块b应绕C′点逆时针旋转，并记录下位置。
4.小华通过玻璃门（图甲）简单地验证了平面镜成像的某些规律。
（1）先在房间A的地砖拼接处放一标记物，然后到房间B，若实验者及标记物的位置如图乙所示，为了让实验者所成的像落在标记物上，他应向　　（填序号）方向移动。
③
解析：（2） 标记物在A房间，为了让实验者所成的像落在标记物上，故为了使像更加清晰，房间B的亮度要比房间A亮一些。
4.小华通过玻璃门（图甲）简单地验证了平面镜成像的某些规律。
（2）为了让成像更清晰，房间B的亮度要比房间A　　。
亮
4.小华通过玻璃门（图甲）简单地验证了平面镜成像的某些规律。
（3）对本实验的相关评价，合理的有　　 。
A.证明了平面镜所成的像是等大的虚像
B.利用地砖方便确定像和物体的位置关系
C.巧妙利用生活中的物体进行实验，感受到科学就在我们身边
BC
5.（20-21·邯郸期中）如图是小明做“探究平面镜成像的特点”的实验装置。
（1）你认为本实验小明应选择较　　（选填“厚”或“薄”）的玻璃板来完成实验。理由是　 　。
（2）为了便于观察，该实验最好在　 　（选填“较明亮”或“较黑暗”）的环境中进行。
薄
厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果
较黑暗
5.（20-21·邯郸期中）如图是小明做“探究平面镜成像的特点”的实验装置。
（3）在玻璃板前面放一支点燃的蜡烛A，再拿一支外形相同、但不点燃的蜡烛B，竖立在玻璃板后面并移动，直到与蜡烛A的像完全重合，这样做是为了比较像与物的　 　关系。
（4）移去蜡烛B，在其原位置上放置一块白屏，白屏上　 　（选填“能”或“不能”）呈现蜡烛的像。这说明平面镜成的像是　 　（选填“实像”或“虚像”）。
大小
不能
虚像
5.（20-21·邯郸期中）如图是小明做“探究平面镜成像的特点”的实验装置。
（5）小明第一次将蜡烛A置于玻璃板前5 cm，第二次将蜡烛A向远离玻璃板的方向移动3 cm，再次放置蜡烛B直到与蜡烛A的像完全重合，则蜡烛A与蜡烛B的间距为　　cm。
16
（1）选用玻璃板代替平面镜，主要是为了　 　。
（2）在竖立的玻璃板前点燃蜡烛A，拿　 　（选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合。这种确定像与物大小的方法是　 　（选填“控制变量法”或“等效替代法”）。
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是　 　（选填“虚”或“实”）像。
（4）当蜡烛A向玻璃板靠近时，像的大小　 。
6.（20-21·秦皇岛期中）超凡同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B（如图）。
便于确定像的位置
未点燃
等效替代法
虚
不变
（5）为了让右座的同学也能够看清蜡烛的像，超凡只将玻璃板向右平移，则蜡烛像的位置　 　（选填“向右移动”“向左移动”或“不变”）。
（6）他在实验中看见两个虚像，是由于　 　 ；因此，做实验时，应选用　 　（选填“厚”或“薄”）玻璃板。
6.（20-21·秦皇岛期中）超凡同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺、两支外形相同的蜡烛A和B（如图）。
不变
透明玻璃板有两个反射面，两个反射面都能成像
薄
