实验：练习使用多用电表
人教版高中物理 必修3

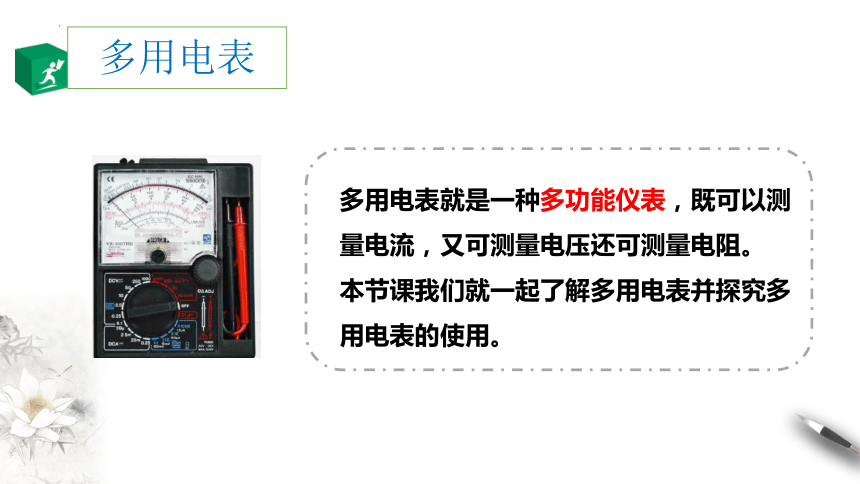

多用电表就是一种多功能仪表，既可以测量电流，又可测量电压还可测量电阻。
本节课我们就一起了解多用电表并探究多用电表的使用。
多用电表

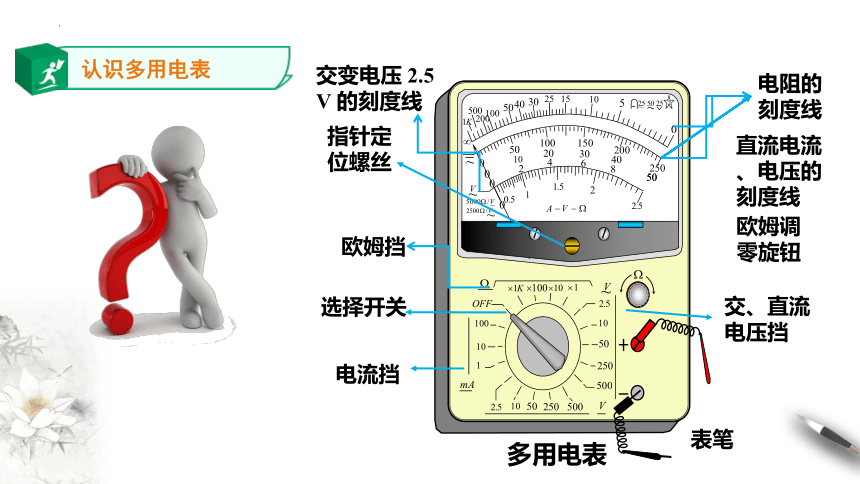

认识多用电表
表笔
电阻的刻度线
直流电流、电压的刻度线
欧姆调零旋钮
交、直流电压挡
交变电压 2.5 V 的刻度线
指针定位螺丝
欧姆挡
选择开关
电流挡
多用电表
测量小灯泡的电压
①用直流电源给小灯供电，多用电表的选择开关旋至直流电压挡。
②红表笔接高电势、黑表笔接低电势。
③读数，记录小灯泡两端的电压值。
测量小灯泡的电压
新知讲解

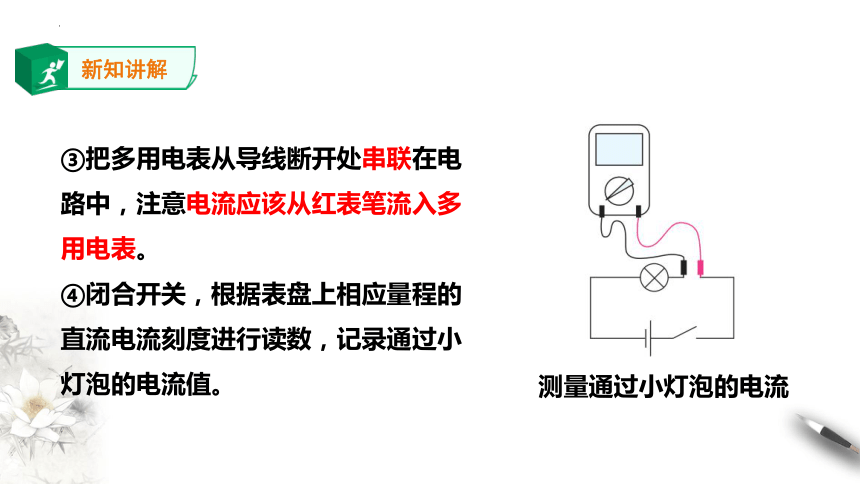

③把多用电表从导线断开处串联在电路中，注意电流应该从红表笔流入多用电表。
④闭合开关，根据表盘上相应量程的直流电流刻度进行读数，记录通过小灯泡的电流值。
测量通过小灯泡的电流

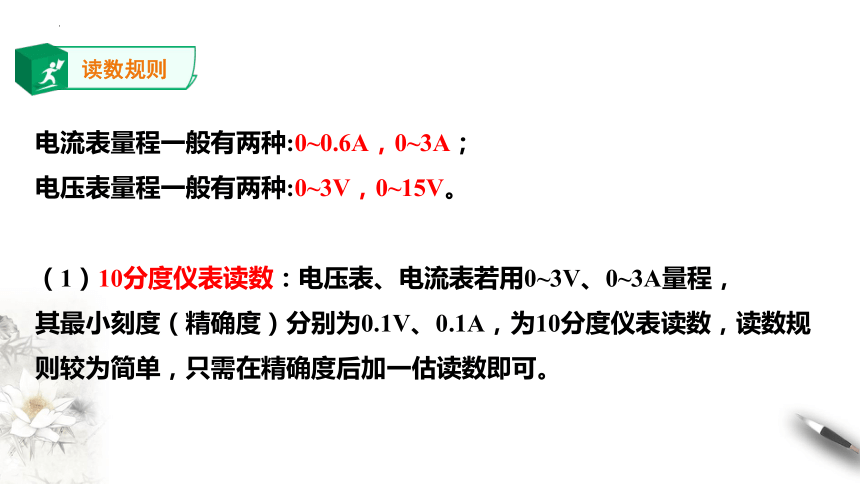

读数规则
电流表量程一般有两种:0~0.6A，0~3A；
电压表量程一般有两种:0~3V，0~15V。
（1）10分度仪表读数：电压表、电流表若用0~3V、0~3A量程，
其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。
新知讲解

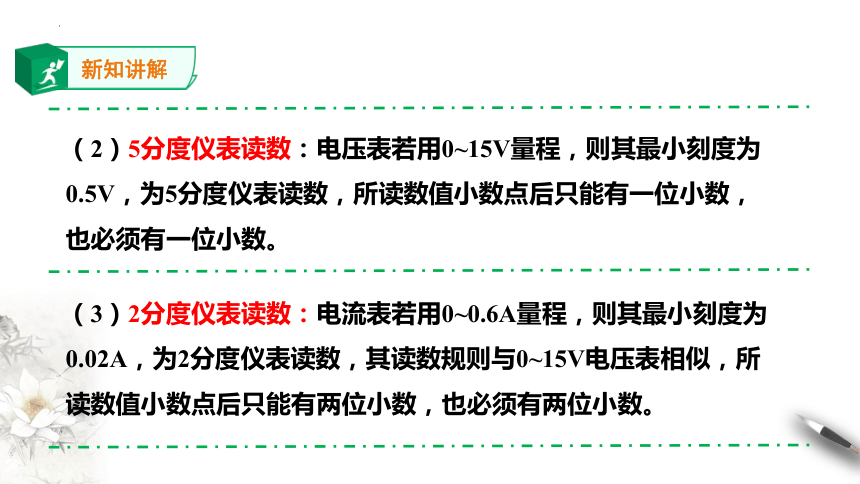

（2）5分度仪表读数：电压表若用0~15V量程，则其最小刻度为0.5V，为5分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。
（3）2分度仪表读数：电流表若用0~0.6A量程，则其最小刻度为0.02A，为2分度仪表读数，其读数规则与0~15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。
新知讲解
0
5
10
V
15
1.9V
0
0.2
0.4
A
0.6
0.27A

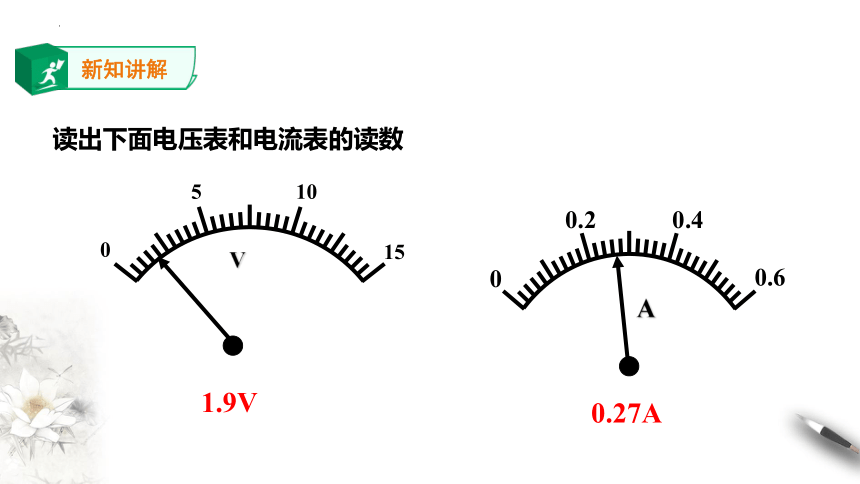

读出下面电压表和电流表的读数
(4)读数=表针示数×倍数。

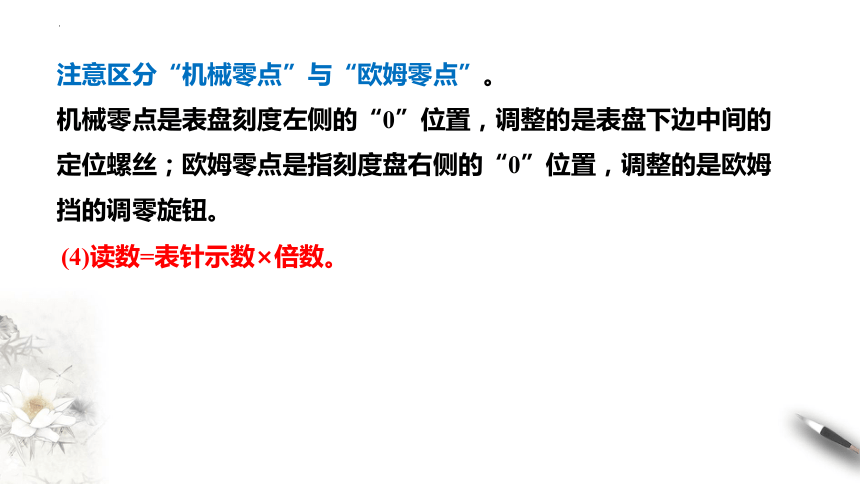

注意区分“机械零点”与“欧姆零点”。
机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮。
符号为： 箭头表示允许电流通过的方向。
当给二极管加正向电压时，它的电阻很小，电路导通。
当给二极管加反向电压时，它的电阻很大，电路截止。
亮
不亮
二极管具有单向导电性
新知讲解
数字式多用电表的测量值以数字形式直接显示，使用方便。数字式多用电表内都装有电子电路，除可测电压、电流和电阻外还可测量其他多种物理量。
1．如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V的量程，那么电压表读数为多少（　　）
0
5
10
V
15
A．1.2V
B．1.20V
C．6V
D．6.0V
D
课堂练习
2．用多用电表测直流电压U和测电阻R时，若红表笔插入多用表的（+）插孔，则（　　）
A．测U时电流从红表笔流入多用表，测R时电流从红表笔流出多用表
B．测U、R电流均从红表笔流入多用表
C．测U、R电流均从红表笔流出多用表
D．测时U电流从红表笔流出多用表，测R时电流从红表笔流入多用表
B
课堂练习
拓展提高
1.用多用电表欧姆挡测电阻时，下列说法正确的是（　　）
A．测量前必须欧姆调零，而且每测一次电阻都要重新调零
B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好
C．使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡
D．选不同倍率时，指针越靠近右边误差越小
C
拓展提高
2.如图所示为多用电表中欧姆挡的简易结构图。
（l）关于它的使用，下列说法正确的是（ ）
A．测量某一电阻时，应在其所在电路中直接测量，
不必拆下被测电阻
B．测量电阻时用两手的手指紧紧按住红黑表笔与电阻接触部分，这样测量较为准确
C．因流过表头的电流与待测电阻的阻值不成线性关系，所以表盘刻度不均匀
C
G
黑
红
E，r
拓展提高
D．若使用一段时间后电源电动势不变，内阻增大但不影响调零，待测电阻的测量值将变大
（2）若选择某一挡位，发现指针偏角过大，应重新选择相对————（选填“较大”或“较小”）的挡位，并且重新进行————————；
（3）在“×1”挡位下，若测量某电阻时，发现欧姆表的指针刚好指在标度值为“500Ω”和“600Ω”的正中间位置，则该电阻的真实值————测量值（选填“大于”“等于”或“小于”）。
较小
欧姆调零
小于
课堂总结
1. 测量小灯泡的电压
将电压表并联在待测电路两端，红表笔接高电势，黑表笔接低电势
2.测量通过小灯泡的电流
多用电表从导线断开处串联在电路中，注意电流应该从红表笔流入多用电表。
3.测量电阻
①选挡; ②调零; ③测量。
板书设计
一、认识多用电表
表的上半部分为表盘，下半部分是选择开关。
二、使用多用电表
1.使用步骤
2.测量小灯泡的电压
将电压表并联在待测电路两端，红表笔接高电势，黑表笔接低电势。
3.测量通过小灯泡的电流
多用电表从导线断开处串联在电路中，注意电流应该从红表笔流入多用电表。
4.测量电阻
①选挡：将选择开关拨到适当倍率。
②调零：将红、黑两表笔的金属部分直接相连，然后调节欧姆调零旋钮。
③测量：指针所指的示数乘以选择开关所指的倍率，其值就是被测电阻阻值。
板书设计
作业布置
课后练习和优化练习
